概述
1、概述
-
mac80211：是一个Linux内核子系统，是驱动开发者可用于为SoftMAC无线设备写驱动的框架。mac80211在内核空间实现STA模式，在用户空间实现AP模式（hostapd）。
-
cfg80211：用于对无线设备进行配置管理，与FullMAC，mac80211和nl80211一起工作。
-
nl80211：用于对无线设备进行配置管理，它是一个基本Netlink的用户态协议。
-
MLME：即MAC(Media Access Control) Layer Management Entity，它管理物理层MAC状态机。
-
SoftMAC：其MLME由软件实现，mac80211为SoftMAC实现提供了一个API。即：SoftMAC设备允许对硬件执行更好地控制，允许用软件实现对802.11的帧管理，包括解析和产生802.11无线帧。目前大多数802.11设备为SoftMAC，而FullMAC设备较少。
-
FullMAC：其MLME由硬件管理，当写FullMAC无线驱动时，不需要使用mac80211。
-
wpa_supplicant：是用户空间一个应用程序，主要发起MLME命令，然后处理相关结果。
-
hostpad：是用户空间一个应用程序，主要实现station接入认证管理。
-
cfg80211是Linux802.11配置API。cfg80211用于代码wext(Wireless-Extensions)，nl80211用于配置一个cfg80211设备，且用于kernel与userspace间的通信。wext现处理维护状态，没有新的功能被增加，只是修改bug。如果需要通过wext操作，则需要定义ONFIG_CFG80211_WEXT。
-
cfg80211and nl80211:基于消息机制，使用netlink接口
-
wext:基于ioctl机制（madwifi wext 等已经在linxu内核中被移除linux 2.6.26）
-
struct ieee80211_hw:表示硬件信息和状态
-
ieee80211_alloc_hw：每个driver调用ieee80211_alloc_hw分配ieee80211_hw，且以ieee80211_ops为参数
-
ieee80211_register_hw：每个driver调用ieee80211_register_hw创建wlan0和wmaster0，并进行各种初始化。
-
struct ieee80211_ops：每个driver实现它的成员函数，且它的成员函数都以struct ieee80211_hw做为第一个参数。在struct ieee80211_ops中定义了24个方法，以下7个方法必须实现：tx，start，stop，add_interface，remove_interface，config和configure_filter。
2、体系结构

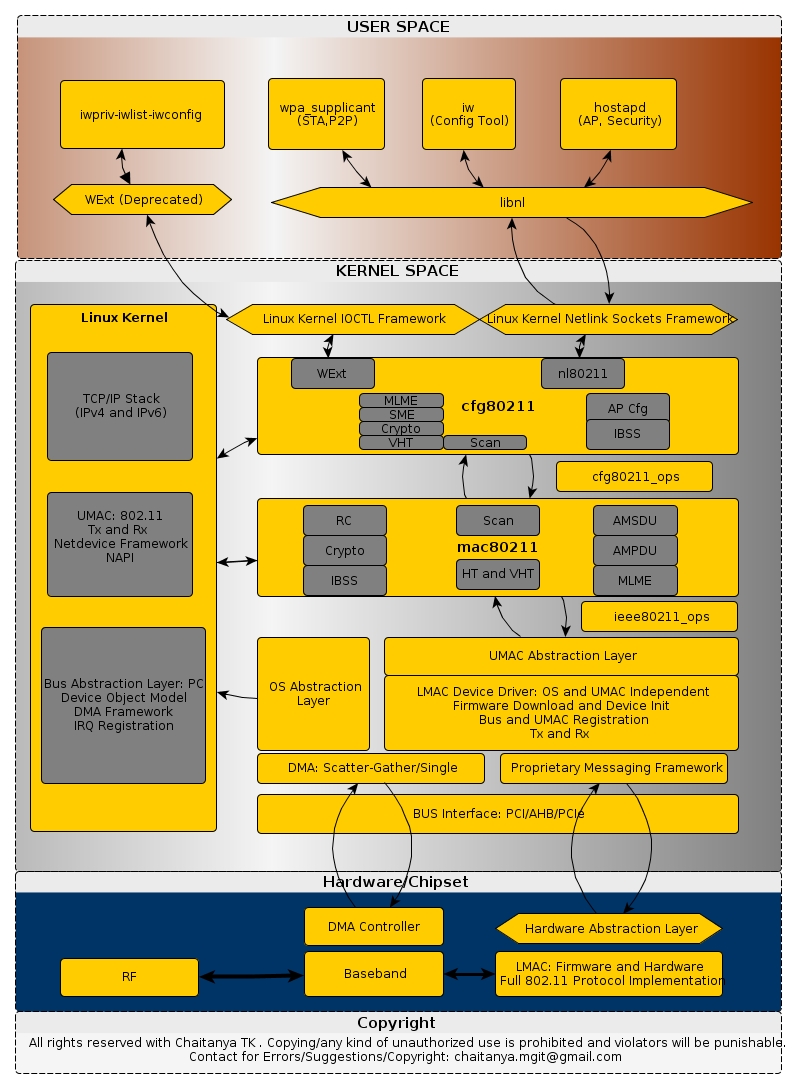

图2-1系统框架
3、代码结构
-
ieee80211_i.h（主要数据结构）
-
main.c（主函数入口）
-
iface.c（虚拟接口处理）
-
key.c,key.h（密钥管理）
-
sta_info.c,sta_info.h（用户管理）
-
pm.c（功率管理）
-
rate.c,rate.h（速率控制函数）
-
rc80211*（速率控制算法）
-
rx.c（帧接收路径代码）
-
tx.c（帧发送路径代码）
-
scan.c（软件扫描代码）
-
mlme.c（station/managed模式MLME）
-
ibss.c（IBSSMLME）
-
cfg.c,cfg.h,wext.c（配置入口代码）
-
aes*,tkip*,wep*,michael*,wpa*（WPA/RSN/WEP代码）
-
wme.c,wme.h（QoS代码）
-
util.c（公共函数）
4、数据结构
ieee80211_local/ieee80211_hw
-
每个数据结构代表一个无线设备（ieee80211_hw嵌入到ieee80211_local）
-
ieee80211_hw是ieee80211_local在驱动中的可见部分
-
包含无线设备的所有操作信息
sta_info/ieee80211_sta
-
代表每一个station
-
可能是mesh，IBSS，AP，WDS
-
ieee80211_sta是驱动可见部分
ieee80211_conf
-
硬件配置
-
当前信道是最重要的字段
-
硬件特殊参数
ieee80211_bss_conf
-
BSS配置
-
多BSSes类型（IBSS/AP/managed）
-
包含比如基础速率位图
-
perBSS parameters in case hardware supports creating/associating withmultiple BSSes
ieee80211_key/ieee80211_key_conf
-
代表加密/解密密钥
-
ieee80211_key_conf提供给驱动用于硬件加速
-
ieee80211_key包含book-keeping和软件解密状态
ieee80211_tx_info
-
大部分复杂数据结构
-
skb内部控制缓冲区(cb)
-
经历三个阶段：1、由mac80211初始化；2、由驱动使用；3、由发送状态通告使用
ieee80211_rx_status
-
包含接收帧状态
-
驱动通过接收帧传给mac80211
ieee80211_sub_if_data/ieee80211_vif
-
包含每个虚拟接口信息
-
ieee80211_vif is passed to driver for those virtual interfaces the driver knowsabout (no monitor,VLAN)
-
包含的sub-structures取决于模式
5、主要流程
配置
-
所有发起来自用户空间（wext或者nl80211）
-
managed和IBSS模式：触发状态机（基于workqueue）
-
有些操作或多或少直接通过驱动传递（比如信道设置）
接收路径
-
通过函数ieee80211_rx()接收帧
-
调用ieee80211_rx_monitor()拷贝帧传递给所有监听接口
-
调用invoke_rx_handlers()处理帧
-
如果是数据帧，转换成802.3帧格式，传递给上层协议栈
-
如果是管理帧/控制帧，传递给MLME
接收处理钩子（invoke_rx_handlers）
-
ieee80211_rx_h_passive_scan
-
ieee80211_rx_h_check
-
ieee80211_rx_h_decrypt
-
ieee80211_rx_h_check_more_data
-
ieee80211_rx_h_sta_process
-
ieee80211_rx_h_defragment
-
ieee80211_rx_h_ps_poll
-
ieee80211_rx_h_michael_mic_verify
-
ieee80211_rx_h_remove_qos_control
-
ieee80211_rx_h_amsdu
-
ieee80211_rx_h_mesh_fwding
-
ieee80211_rx_h_data
-
ieee80211_rx_h_ctrl
-
ieee80211_rx_h_action
-
ieee80211_rx_h_mgmt
发送路径
-
帧传递给ieee80211_subif_start_xmit()
-
把帧转换成802.11格式，丢弃发给未认证工作站的单播包，除了来自本地的EAPOL帧
-
如果是MONITOR接口，在帧头部增加radiotap信息
-
调用invoke_tx_handlers()处理帧
-
调用drv_tx()，把帧传递给驱动
发送处理钩子（invoke_tx_handlers）
-
ieee80211_tx_h_dynamic_ps
-
ieee80211_tx_h_check_assoc
-
ieee80211_tx_h_ps_buf
-
ieee80211_tx_h_select_key
-
ieee80211_tx_h_sta
-
ieee80211_tx_h_rate_ctrl
-
ieee80211_tx_h_michael_mic_add
-
ieee80211_tx_h_sequence
-
ieee80211_tx_h_fragment
-
ieee80211_tx_h_stats
-
ieee80211_tx_h_encrypt
-
ieee80211_tx_h_calculate_duration
mangement/MLME
-
状态机运行依赖于用户请求
-
标准方法如下：
-
proberequest/response
-
authrequest/response
-
assocrequest/response
-
notificationrequest/response
IBSS
-
尝试寻找IBSS
-
加入IBSS或者创建IBSS
-
如果没有配对，则周期性地尝试寻找IBSS并加入
创建接口路径
-
创建接口由用户空间通过nl80211发起
-
分配网络设备空间（包含sdata对象空间）
-
初始化网络设备
-
初始化sdata对象（包括设备类型，接口类型，设备操作函数等等）
-
注册网络设备
-
把sdata对象加入local->interfaces
删除接口路径
-
删除接口由用户空间通过nl80211发起
-
把sdata对象从local->interfaces移除
-
移除网络设备
创建station路径
-
创建station由用户空间通过nl80211发起
-
分配sta_info对象空间
-
初始化sta_info对象（包括侦听间隔，支持速率集等等）
-
初始化sta_info对象的速率控制对象
-
把sta_info对象加入local->sta_pending_list
-
调用local->ops->sta_add通知驱动创建station
-
把sta_info对象加入local->sta_list
删除station路径
-
删除station由用户空间通过nl80211发起
-
删除sta_info对象的key对象
-
把sta_info对象从local->sta_pending_list移除
-
调用local->ops->sta_remove通知驱动移除station
-
删除sta_info对象的速率控制对象
-
把sta_info对象从local->sta_list移除
扫描请求路径
-
扫描请求由用户空间通过nl80211发起
-
如果支持硬件扫描，调用local->ops->hw_scan()执行硬件扫描
-
否则，调用ieee80211_start_sw_scan()执行软件扫描
-
延时唤醒ieee80211_scan_work()
扫描状态机路径
-
如果存在硬件扫描请求，调用drv_hw_scan()进行扫描，如果失败，调用ieee80211_scan_completed()完成扫描
-
如果存在扫描请求，同时未进行扫描，调用__ieee80211_start_scan()进行软件扫描，如果失败，调用ieee80211_scan_completed()完成扫描
-
根据next_scan_state调用相应的处理函数
-
如果next_delay==0，则继续根据next_scan_state调用相应的处理函数
-
延时唤醒ieee80211_scan_work()
6、切换点
配置
-
wirelessextensions (wext)
-
cfg80211(通过nl80211和用户空间通信)
wext
-
设置SSID，BSSID和其他关联参数
-
设置RTS/fragmentationthresholds
-
managed/IBSS模式的加密密钥
cfg80211
-
扫描
-
用户管理（AP）
-
mesh管理
-
虚拟接口管理
-
AP模式加密密钥
从mac80211到速率控制
-
速率控制不是驱动的一部分
-
每个驱动有自己的速率控制选择算法
-
速率控制填充ieee80211_tx_info速率信息
-
速率控制获取发送状态
从mac80211到驱动
-
驱动方法（ieee80211_ops）
-
mac80211有一些输出函数
-
参考include/net/mac80211.h
7、主要函数
ieee80211_alloc_hw()
-
分配wiphy对象空间（保证私有数据和硬件私有数据32字节对齐，wiphy包含ieee80211_local和驱动私有数据）
-
初始化wiphy对象（包括重传次数，RTS门限等等）
-
初始化ieee80211_local（包括重传次数，工作队列，接口链表等等）
-
初始化sta_pending_list链表
-
初始化sta_list链表
ieee80211_register_hw()
-
分配int_scan_req数据结构
-
初始化支持接口类型（包括MONITOR接口）
-
注册wiphy
-
初始化WEP
-
初始化速率控制算法
-
注册STA接口（默认wlan0）
ieee80211_rx()
-
拷贝skb，同时在skb头部增加radiotap信息，传递给所有监听接口
-
如果是数据帧，根据MAC地址查找station
-
如果station没有找到，把skb传递给所有接口处理
-
数据帧：转换成802.3帧格式，传递给网络协议栈
-
管理帧/控制帧：传递给MLME
ieee80211_xmit()
-
如果skb来自监听接口，移除skb头部的radiotap信息
-
进行skb预处理（包括设置QoS优先级，设置分段标志，ACK应答标志等等）
-
选择加密密钥
-
选择速率（ESP8089采用硬件速率控制，所以mac80211速率控制无效）
-
加密（mac80211采用硬件加速，所以mac80211加密无效）
-
通过local->ops->tx()把skb传递给驱动
8、速率控制
Minstrel是mac80211从MadWifi移植过来的速率控制算法，支持多速率重传和提供最好速率。
工作原理
我们定义衡量吞吐量（发包数）的成功，用发送的比特数。
这个措施将获取无线接口的最大速率编号来调整传输速度。而且，这表示在优先使用11Mpbs速率的情况将不使用1Mbps速率。这个模块将记录所有已发送包的成功结果。通过这个数据，模块就有充分的信息去决定哪个包最成功。但是，需要一个可变参数。去强制模块检查最理想的速率。所以，一些百分比的包使用非正常速率进行发送。
重传序列
一些器件自己已经创建多速率重传序列。比如Atheros11abg芯片组有四个段。每一段指导硬件采用某些速率来发送当前包，和固定的重传次数。当包发送成功，剩余重传序列被忽略。重传次数的选择是根据期望在26ms内发包出去，或者失败。重传序列是通过两个合理的规则计算的，如果包是一个普通发送包（90%的包）那么重传数是bestthroughput，nextbest throughput，bestprobability，lowestbaserate。如果是采样包（10%的包）那么重传数是randomlookaround，bestthroughput，bestprobability，lowestbaserate。表格如下：
重传数是经过调整的，所以重传序列部分发送时间小于26ms。表格修改如下：
EWMA
EWMA（ExponentialWeighted MovingAverage）是Minstrel速率算法的核心。每秒钟实现10次EWMA计算，每个速率都会进行计算。计算结果有平滑效果，所以新的结果对于所选择的速率有合理的影响。
最后
