概述
ESP8266-01与串口工具的连接
ESP-01引脚介绍
| 引脚 | 功能 |
|---|---|
| 3.3 | 3.3V供电，避免使用5V供电 |
| RX | UART_RXD，异步串口接受端 |
| RST | 外部复位引脚，低电平有效，默认高电平 |
| IO0 | GPIO 0引脚；状态：1.悬空：Flash下载模式和工作模式；2.下拉：串口下载模式 |
| EN | 使能端口，高电平工作，低电平模块不工作 |
| IO2 | GPIO2引脚，开机上电时禁止下拉，默认高电平 |
| UTXD | UART_TXD，异步串口发送端 |
| GND | GND接地引脚 |

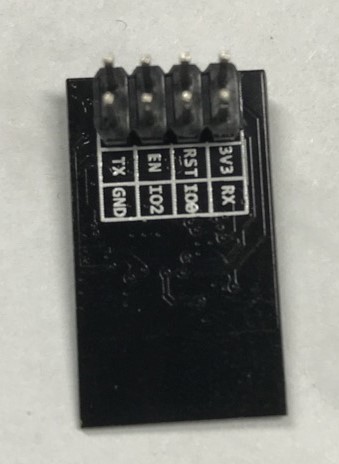

实物图如下（某些板子没有丝印端口说明，可以参照下图）：
ESP-01与串口连接
烧录固件库或者下载程序时，基本引脚连接如下：
| 串口工具or单片机 | ESP-01 |
|---|---|
| 3.3V | 3.3V&EN |
| RX | TX |
| TX | RX |
| GND | GND |
| RST(IO口) | RST |
| 模式 | ESP-01引脚 |
|---|---|
| FlashBoot(固件库下载) | IO0悬空；IO2悬空 |
| 下载程序（AT指令等） | IO0接地；IO2悬空 |
| 正常工作 | IO口连接 |
使用ESP串口工具
某宝上有现成的调试ESP8266模块的串口工具，已将各个引脚接好，还带有RST按键，烧录固件库或者调试程序使用很方便
