本节课主要介绍在应用开发前如何搭建开发环境，包括 SDK 获取、IDE 安装、烧录工具、调试工具等，同样以 BTU 模组为例，演示开发必备环境的准备过程。

一. SDK 获取

获取涂鸦蓝牙芯片 SDK 的前提是：您已经在 涂鸦 IoT 平台 上完成了产品创建。在【硬件开发】页面选择好云模组后，即可在下载资料中找到对应的 SDK，点击【下载】。

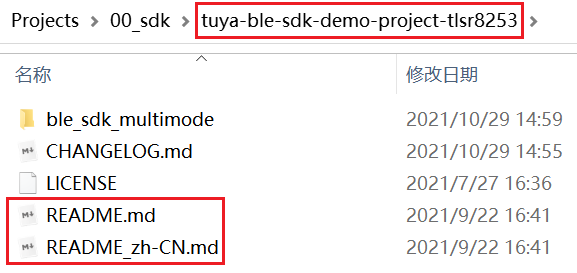

将下载的压缩包解压后，得到的 tuya-ble-sdk-demo-project-tlsr8253 就是 BTU 模组对应的 SDK。打开 SDK 可以看到 README 文件，其中 README_zh-CN.md 文件为中文版。按照 README 文件中的提示完成必要的操作，比如，某些芯片平台还需下载原厂 SDK。

二. 编译环境

完成应用开发后，需要对代码进行编译，生成用于烧录的可执行文件，即固件。因此需要安装合适的 IDE，各芯片平台开发所使用的 IDE 如下表所示，也可在芯片平台官网进行查找。

下面以 BTU 模组 为例介绍 IDE 准备过程。BTU 模组的芯片平台是 Telink 的 TLSR825x。

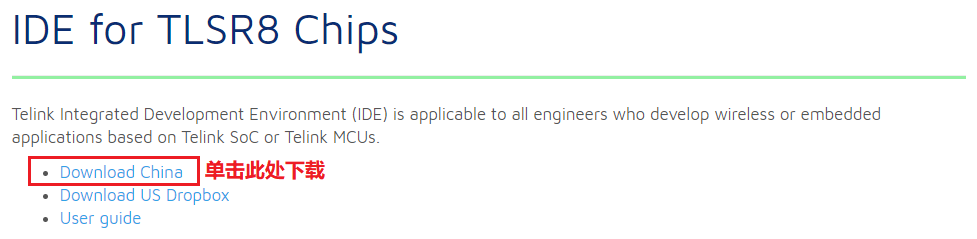

1. IDE 下载：在 Telink 官网下载 IDE for TLSR8 Chips，进入下载页面。



2. IDE 安装：按照 readme.txt 文件提示完成 IDE 安装。（必须 以管理员身份运行、必须 安装在C盘）

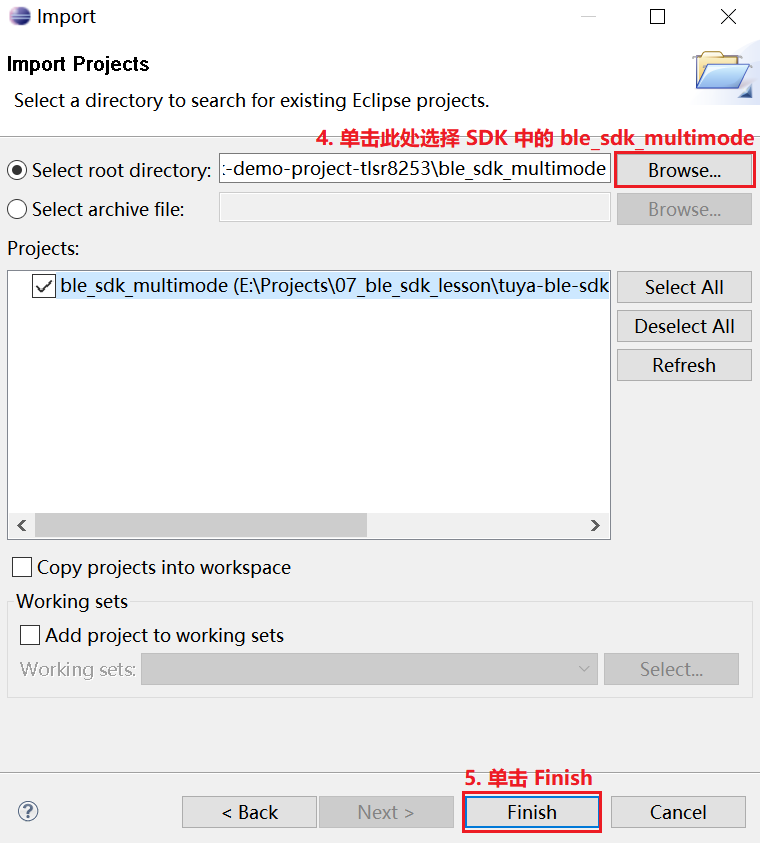

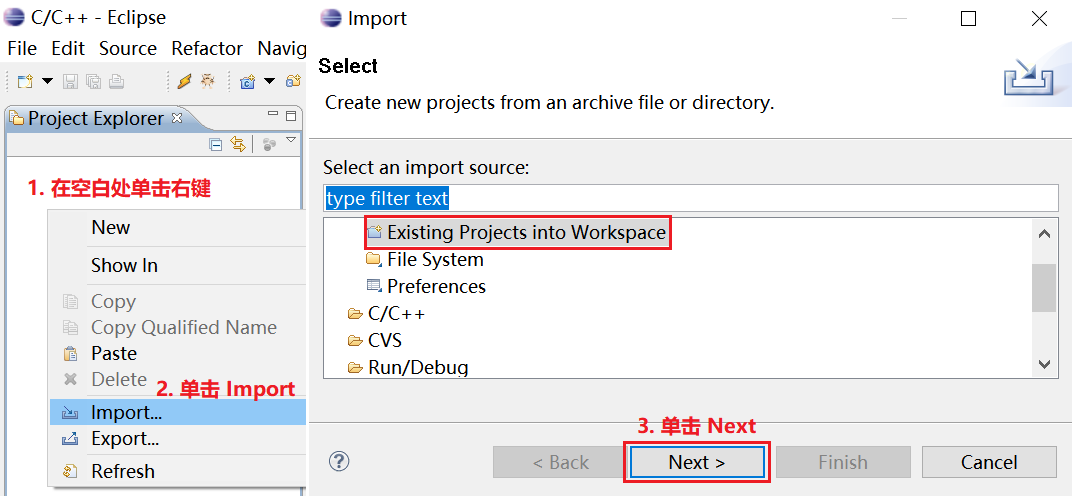

3. 工程导入：按下图将 SDK 工程导入 IDE。

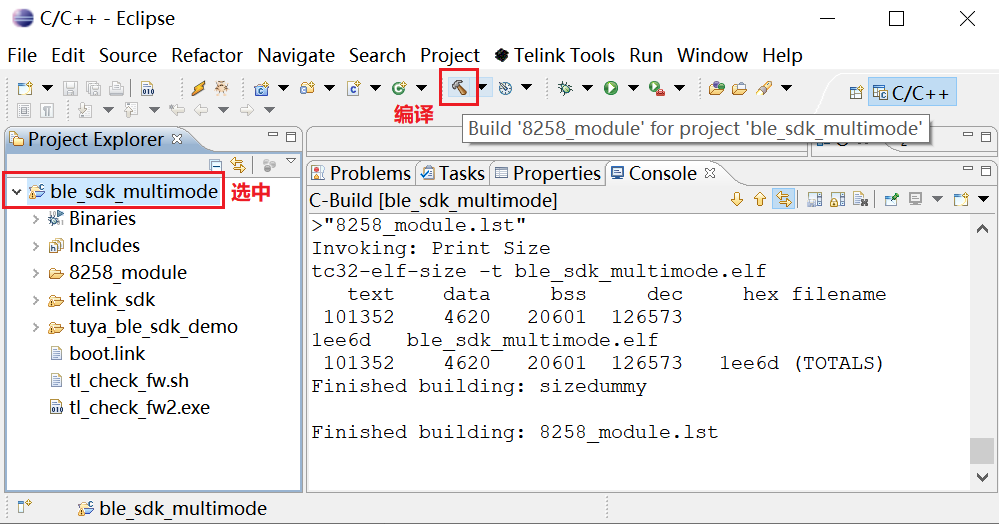

4. 编译测试：对代码进行编译，确认可以正常编译。



三. 烧录环境

代码编译完成后，需对模组进行烧录授权，设备才能连接到云端。具体的烧录授权方法将在 第 4 课：烧录授权 中进行介绍，而在烧录授权之前，需要做如下准备：

1. 申请一个 PMS 账号。

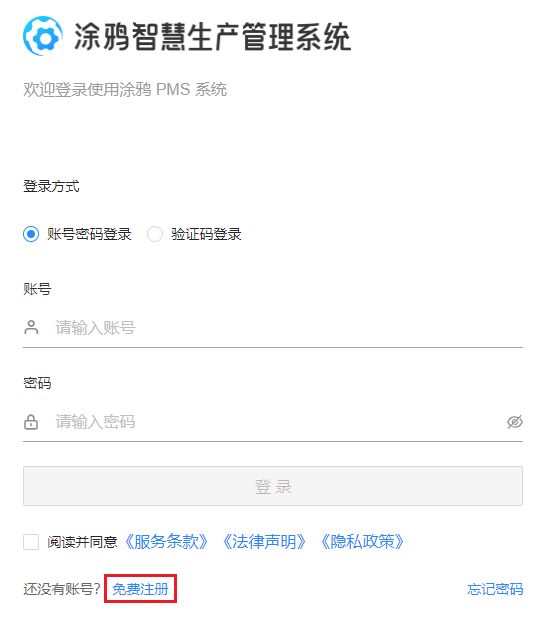

   进入 涂鸦智慧生产管理 (PMS) 系统，点击下方的 免费注册 进入账号注册页面，完成注册后登录该账号。

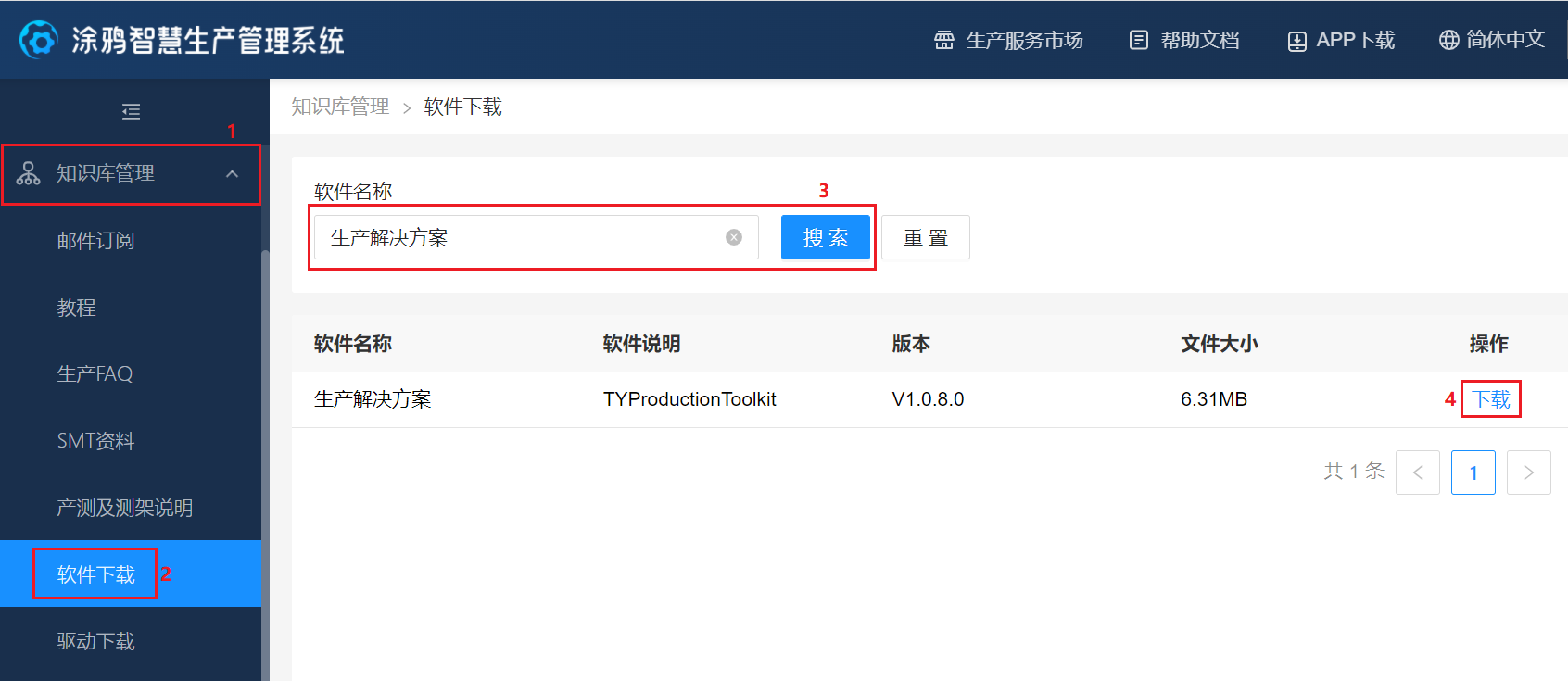

2. 下载并安装 生产解决方案 软件。

   该软件内包含了 涂鸦云模组烧录授权平台，可在 PMS 系统 中下载。



3. 下载 芯片专用烧录软件 并安装。

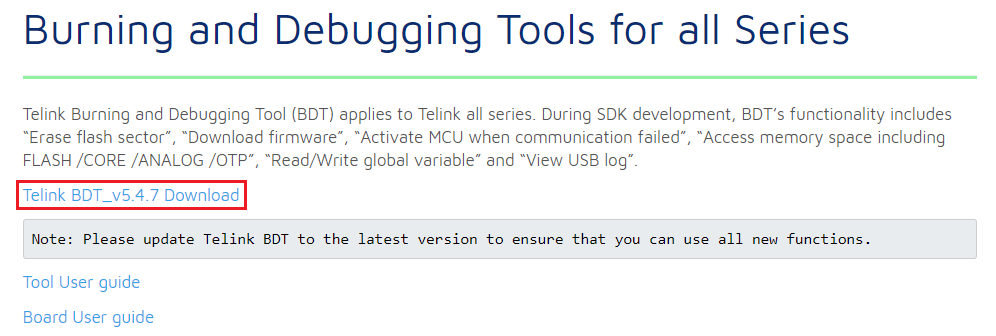

   如果芯片平台有专用的烧录软件，一般可在芯片厂家的官网进行下载。比如 BTU 模组，需安装 Telink BDT。

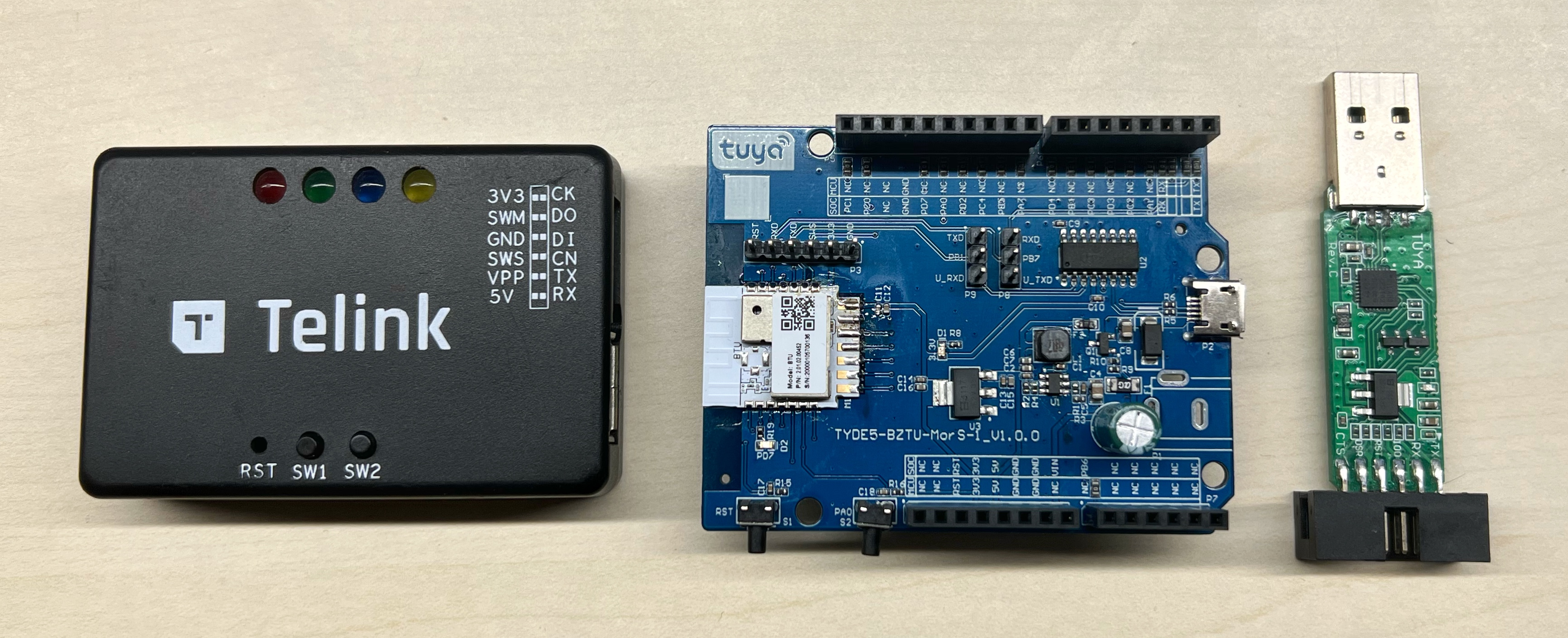

4. 准备安装了涂鸦蓝牙模组的 开发板 、芯片专用烧录器 和 USB 转串口工具。

   使用 涂鸦蓝牙模组 进行产品开发，首先当然是要准备用于产品功能调试的开发板，比如，涂鸦三明治蓝牙 SoC 主控板 (BTU)。一般在开发调试阶段，我们会使用原厂烧录工具进行固件烧录，所以如果芯片平台有专用的烧录器，需提前准备。同时，使用 涂鸦云模组烧录授权平台 进行烧录授权时会用到 USB 转串口工具。



5. 将开发板 (模组) 与烧录工具进行连接。

   • 与烧录器连接

     开发板 (BTU模组)	Telink 烧录器
     3V3	3V3
     SWS	SWM
     GND	GND

   • 与 USB 转串口工具连接

     开发板 (BTU模组)	USB转串口工具
     3V3	3V3
     TXD	RX
     RXD	TX
     GND	GND

四. 调试环境

在产品开发阶段可以通过查看 设备日志 来调试产品功能，设备日志包括 本地日志 和 云端日志。

1）本地日志

设备本地日志可通过 USB 转串口工具 和 串口调试助手 进行查看，前提是代码中启用了日志功能，下载的 SDK 中的日志功能 默认关闭，可通过修改 TUYA_APP_LOG_ENABLE 和 TY_LOG_ENABLE 的值为 1 来打开。

/* custom_tuya_ble_config.h 日志代码片段开/关 */
#define TUYA_APP_LOG_ENABLE   1	/* 0-关闭，1-开启 */

/* board.h 日志代码片段开/关(平台关联) */
#define TY_LOG_ENABLE         1	/* 0-关闭，1-开启 */

另外，每个产品的引脚分配情况可能不同，因此需要修改日志口配置。比如 TLSR825x 芯片平台，需修改telink_sdkvendor8258_moduleapp_config.h 文件。

/* 修改前 */
#define DEBUG_INFO_TX_PIN     GPIO_PC0
#define PC0_FUNC              AS_GPIO
#define PC0_INPUT_ENABLE      0
#define PC0_OUTPUT_ENABLE     1
#define PC0_DATA_OUT          1

/* 修改后 */
#define DEBUG_INFO_TX_PIN     GPIO_PC3
#define PC3_FUNC              AS_GPIO
#define PC3_INPUT_ENABLE      0
#define PC3_OUTPUT_ENABLE     1
#define PC3_DATA_OUT          1

2）云端日志

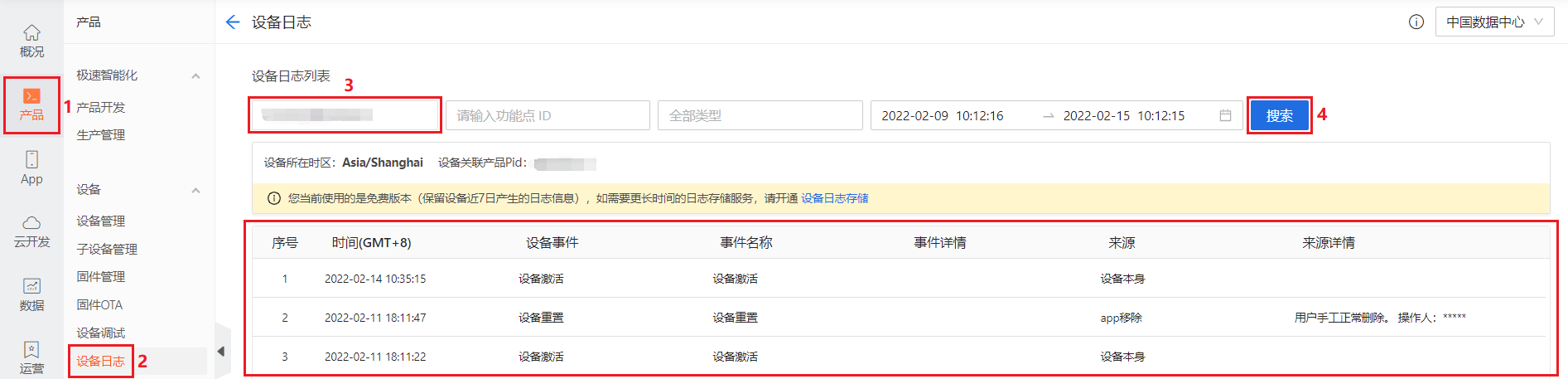

设备联网成功后，可在 涂鸦 IoT 平台 中查看云端日志。通过左侧导航栏的【产品】-【设备】-【设备日志】进入设备日志界面，输入 设备 ID 搜索设备，即可查看该设备的云端日志。

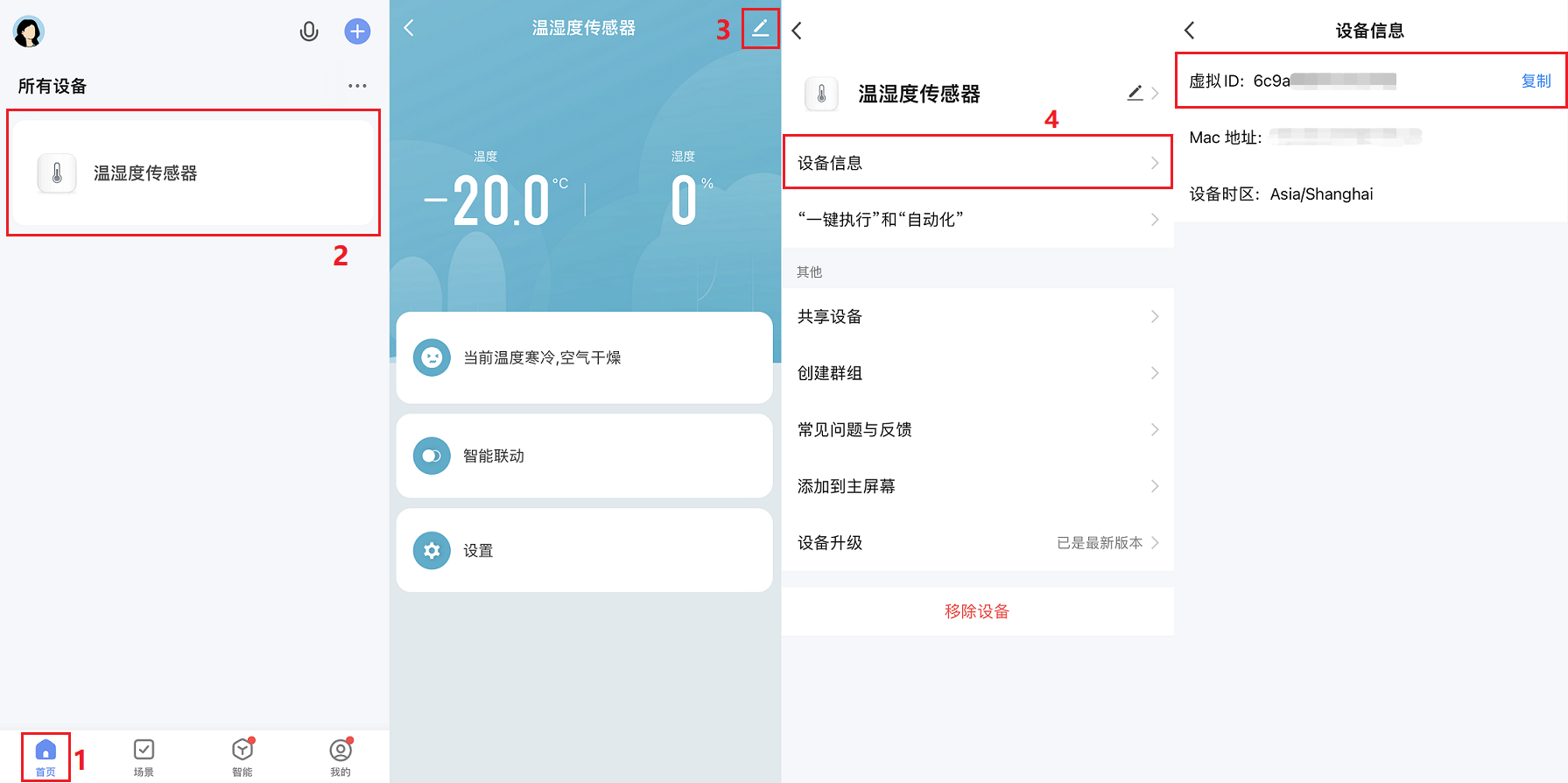

设备 ID 可在 APP 端产品设备面板的 设备信息 中找到。

五. 补充说明

SDK 测试模式 默认打开，正式产品开发时需关闭，需修改 TUYA_BLE_SDK_TEST 的值为 0。

/* tuya_ble_sdk_test.h */
#define TUYA_BLE_SDK_TEST	0	/* 0-关闭，1-开启 */

上一篇： 第 2 课：产品创建
下一篇： 第 4 课：烧录授权
