涂鸦蓝牙协议简单说明（成为我的粉丝可以看涂鸦蓝牙SDK的移值初级教程）

一、广播和 服务

广播包

扫描响应包

服务和特征值

说明：每个版本的服务和特征的UUID不一样。

二、数据协议

本协议数据项使用Big-Endian编码，即多个字节表示一个数据项时，先发送高字节。

2.1、功能码

2.2、协议部分

2.3、 数据部分

加密FLAG：0- 未加密，明文；
1-secret_key_1；
2- secret_key_2；
3- secret_key_3；
4- secret_key_4；
5- session_key；
6- ECDH协商的key

AES-CBC IV：每次加密用随机数生成，明文传输，如果加密FLAG为0，则没有IV域存在。

2.3、分包数据结构

三、 配网流程

1、App请求连接；
2、App下发连接更新参数；
3、App获取设备信息；
4、App配对请求；
5、配网成功，下发dp查询命令和时间；
6、剩下根据产品上传DP数据；

四、数据处理的流程

1、 tuya_ble_gatt_receive_data函数接收蓝牙底层数据，且打包成一个消息；
2、 tuya_ble_main_tasks_exec函数处理消息，打包成数据事件；
3、 tuya_ble_handle_ble_data_evt函数分发数据事件；
4、 tuya_ble_commonData_rx_proc函数处理数据事件；
5、 ble_data_unpack函数进行组包；
6、 tuya_ble_decryption函数解密；
7、 ble_cmd_data_crc_check函数判断CRC，校验正确后产生消息；

8、 tuya_ble_main_tasks_exec函数处理消息，打包成命令事件；
9、 tuya_ble_handle_ble_cmd_evt函数调用下面的函数
10、tuya_ble_evt_process函数进行分发命令事件；
根据APP下发的命令处理对于的事件
11、 tuya_ble_handle_dev_info_req函数（设备信息获取命令）/tuya_ble_handle_pair_req函数（配对请求命令）；
12、 tuya_ble_commData_send函数发送；
13、 tuya_ble_encryption函数加密

14、 trsmitr_send_pkg_encode函数进行数据分包；
15、 tuya_ble_gatt_send_data_enqueue产生事件；

16、tuya_ble_main_tasks_exec函数处理事件，且调用如下函数；
17、 tuya_ble_gatt_send_data_handle处理蓝牙数据；
18、 tuya_ble_gatt_send_data调用蓝牙底层发送出去；

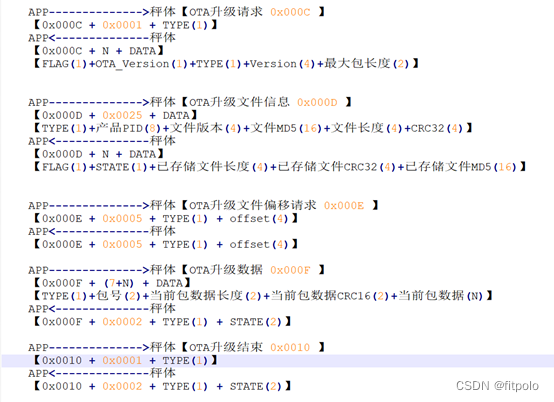

五、 升级流程
1、 APP下发升级请求；
2、 APP下发升级文件信息；【重点是校验和文件大小】
3、 APP下发升级文件偏移请求；
4、 APP下发升级数据；【一直循环这个步骤，直到数据发送完】
5、 APP下发升级结束；

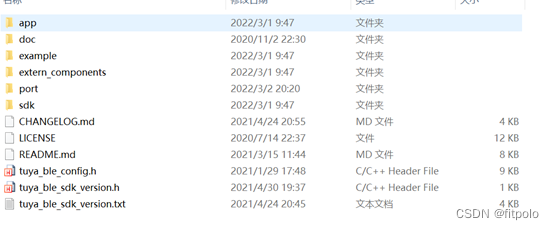

六、涂鸦SDK说明

App文件夹：串口协议和产测协议；
Doc文件夹：空的；
Example文件夹：简单的例子；
extern_components文件夹：

Port文件夹：蓝牙 SDK 所需要的接口抽象，需要我们根据具体的芯片平台移植实现。（下面会讲解要实现那些接口函数）
Sdk文件夹：里面的文件都要添加到工程中；

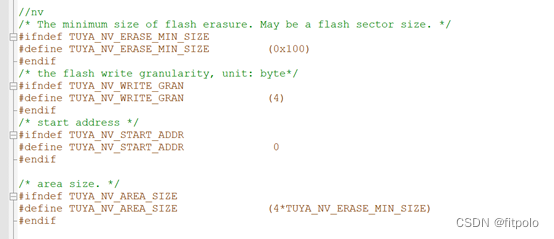

tuya_ble_config.h：涂鸦的配置文件;
