概述

1、注册开发者涂鸦账号（与应用账号不同）。
涂鸦官网：https://www.tuya.com/cn/

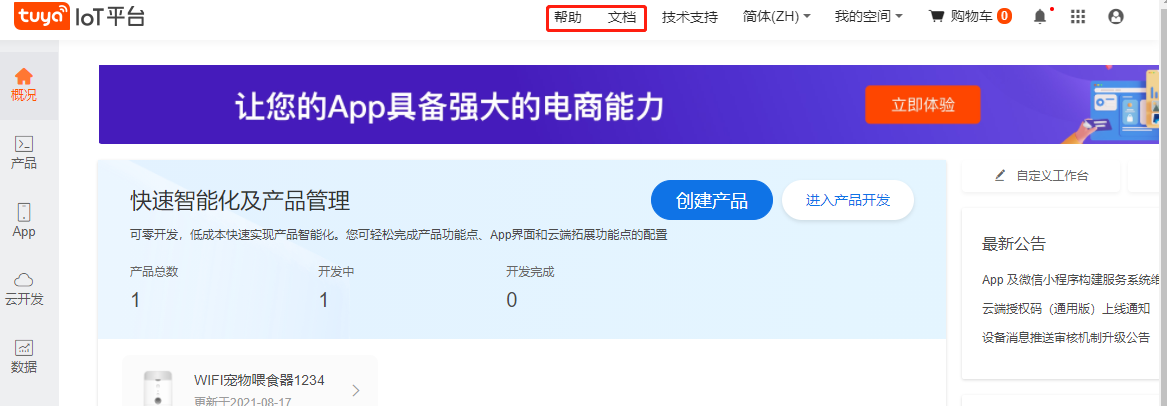

2、登陆账号、查看帮助文档。

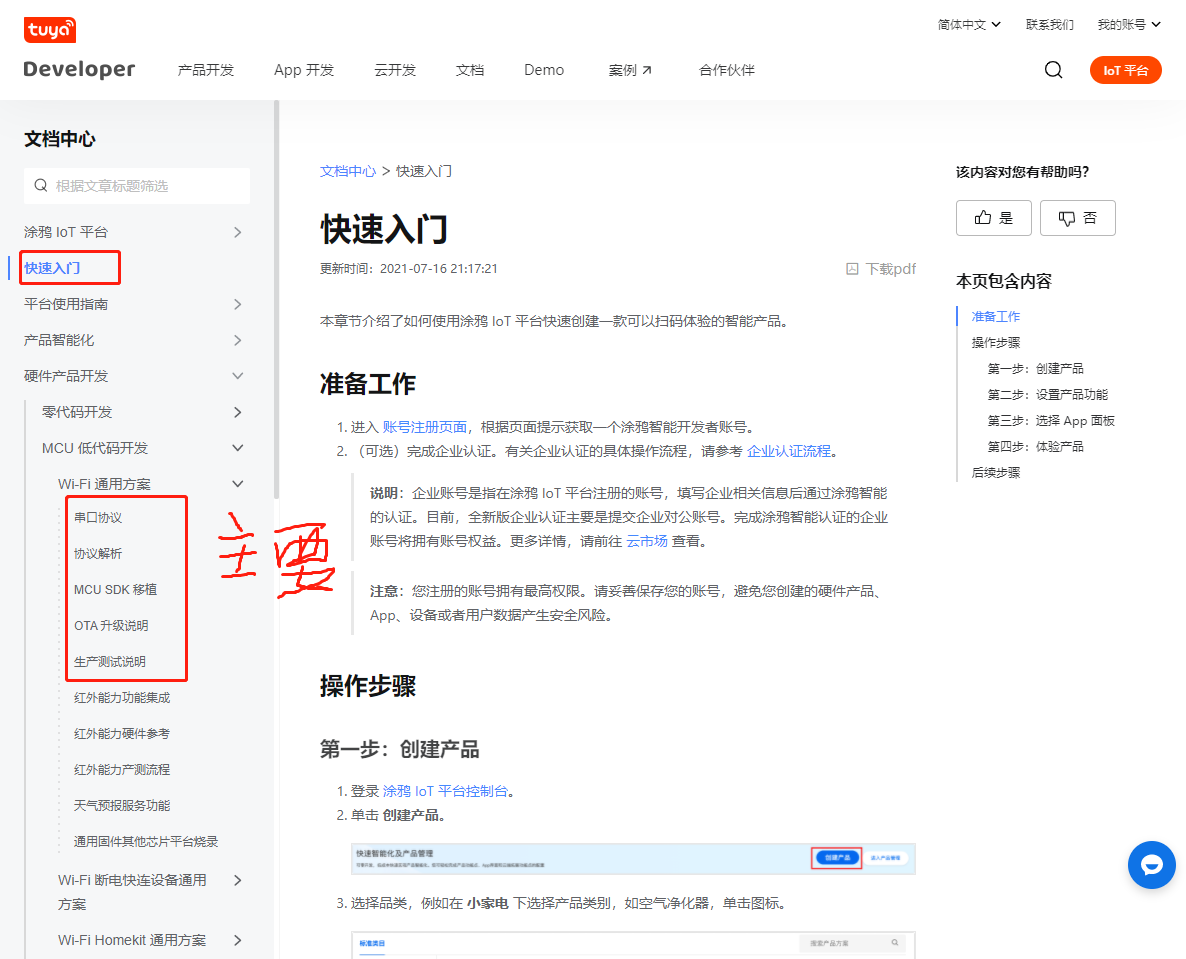

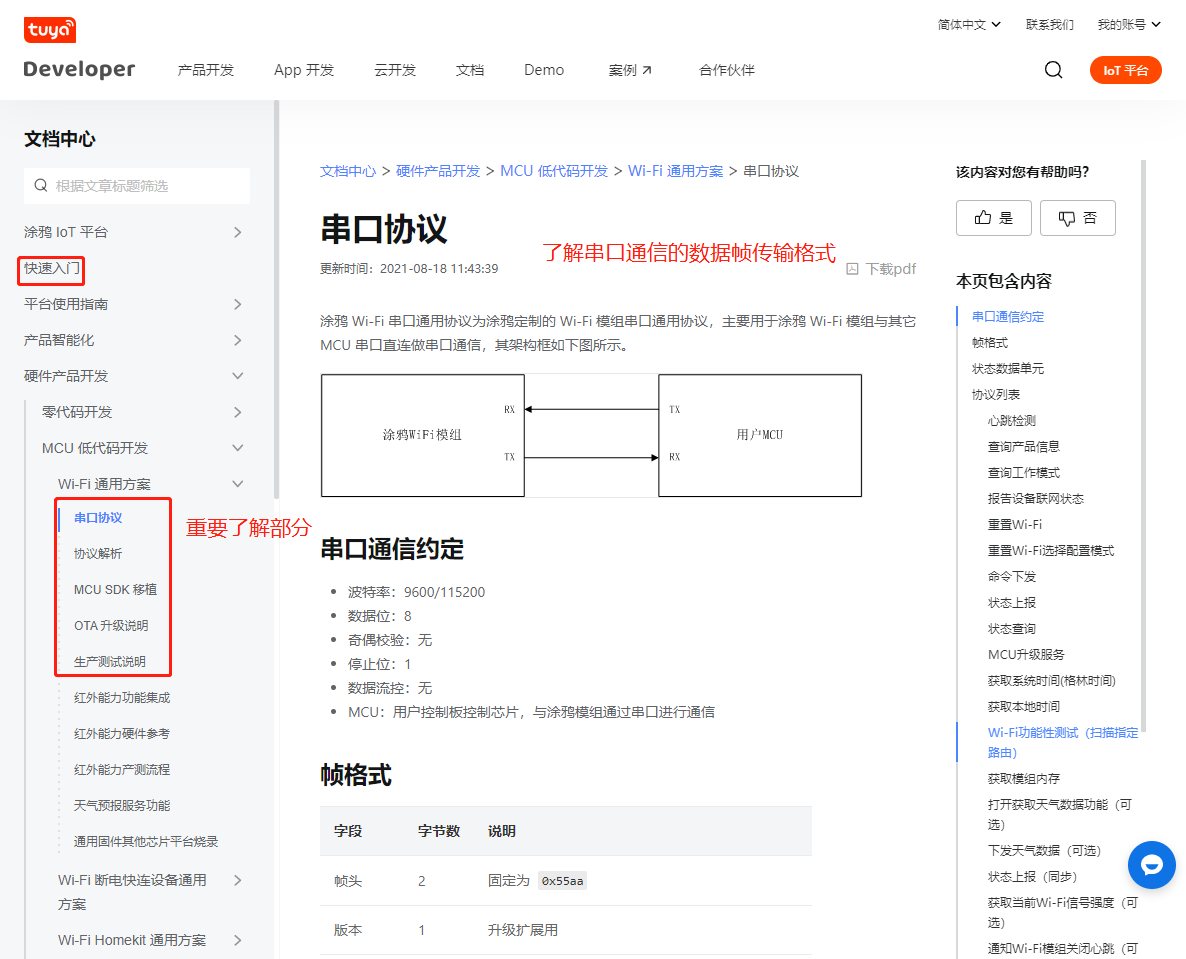

1. 细看以下红框内文档。根据五分钟快速入门创建test产品。详细了解MCU利用WiFi模块接入IOT平台。协议传输相关命令字和传输格式为重点（涂鸦平台数据流）

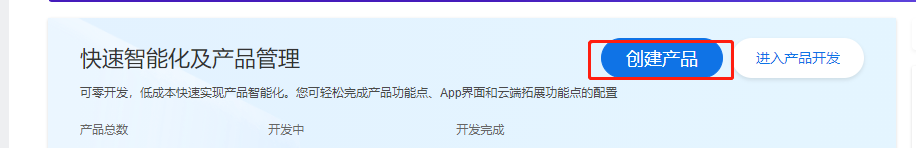

1. 进入创建的产品

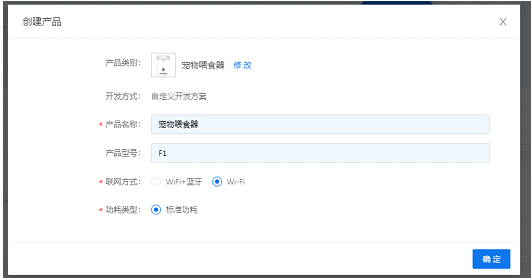

选择小家电->宠物喂食器

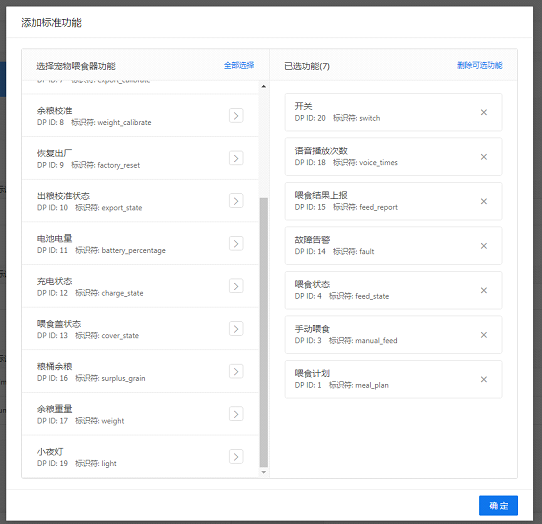

->添加一些功能

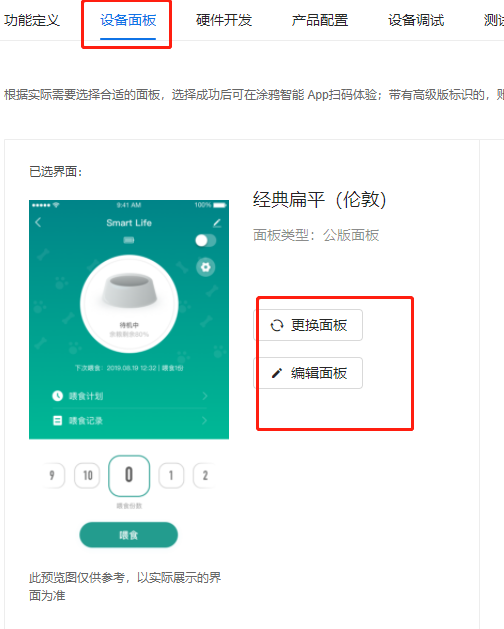

选择 APP 面板模板选自己喜欢的就行

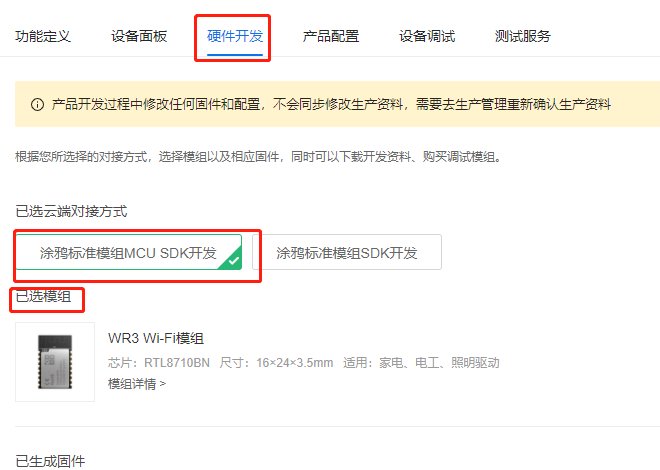

选择WIFI 模组

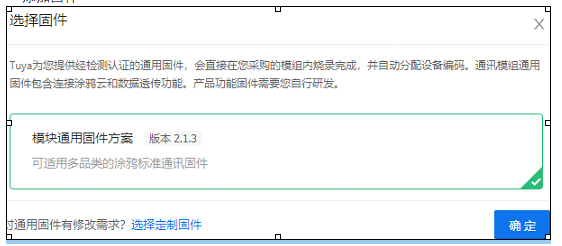

->添加固件

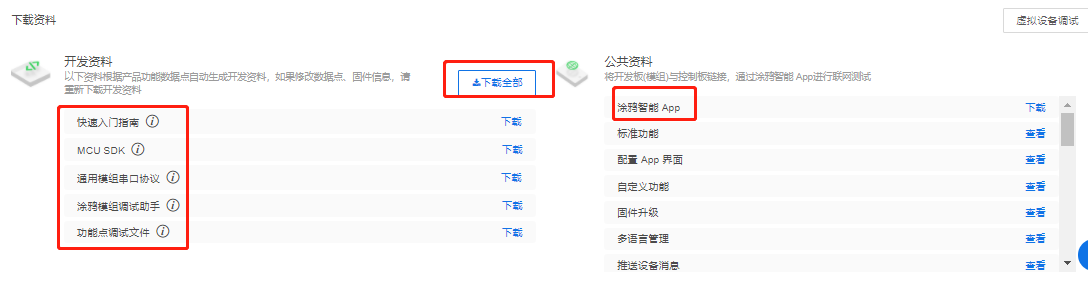

->下载资料主要关注MCU SDK（数据点文档）。对协议和数据流进一步了解

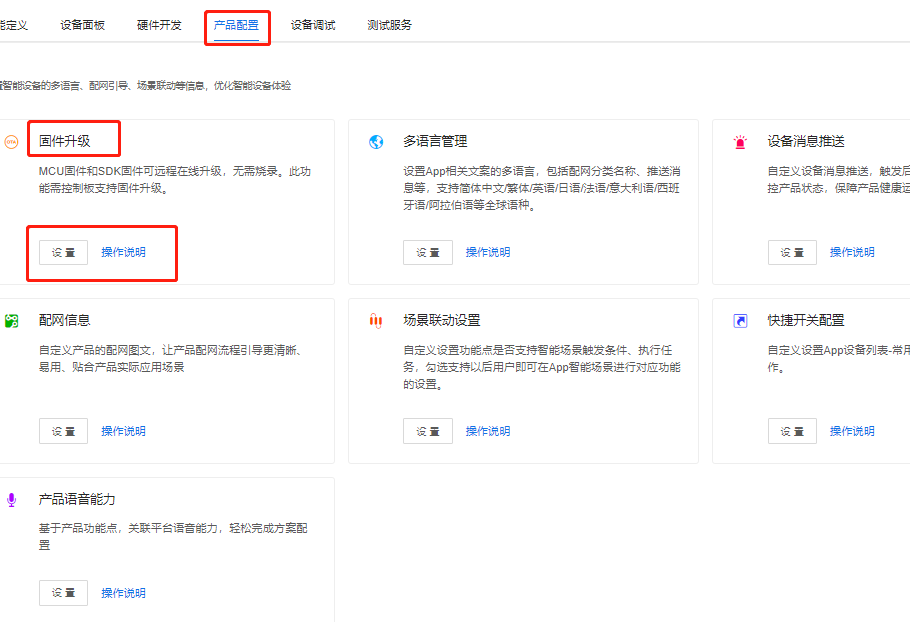

->云端配置（主要了解固件升级）

问题1：什么是产品PID。
答：PID：产品ID

问题2：什么是UUID。
答：UUID：设备的唯一识别ID标识

问题3：什么是DP点。
答：解释 DP 全称为 Data Point，同时被称为 DP 点。DP点：“一个功能点”或者 “一条/对指令码；作用：DP点利用视觉表现手法，运用多种道具和设计手段，结合商品所处于的位置环境，是商品特征的展示区域。总结：更好的显示产品的功能顺序和功能点的名称，更好的区分功能作用；实现APP和MCU 数据同步。

问题4：通讯协议命令字 0X00->0X0E各自代表什么。
   0x00   检测心跳
0x01   查询产品信息
0x02   查询模组工作模式
0x03   报告设备联网状态
0x04   重置 Wi-Fi
0x05   重置 Wi-Fi 并切换配网模式
0x06   下发 DP 命令
0x07   上报 DP 状态
0x08   查询状态
0x0a   启动 OTA 升级（可选）
0x0b   传输 OTA 升级包（可选）
0x1c   获取本地时间（可选）
0x0e   测试 Wi-Fi 功能

基础协议
基础协议是模组工作所必须的协议。

模组基本功能：命令字 0x00~0x08，包括检测心跳、查询产品信息和查询模组工作模式等。
模组拓展功能：命令字 0x0a~0x0e，包括 MCU OTA、获取本地时间和测试 Wi-Fi 功能等。
模组初始化

问题5：通信协议传输格式为
__帧头__文件+版本（传输方向）关键_命令字__+_数据__长度+_数据__+校验位

问题6：什么是OTA升级?
答：OTA升级：固件升级固件升级分为设备升级和 MCU 升级两种，固件升级主要用于迭代设备功能以及修复功能缺陷。OAT：即空中下载技术，通过网络远程为设备更新和升级软件程序。固件 OTA 升级流程：可以通过涂鸦 IoT 平台，先将需要更新的固件文件上传至涂鸦服务器，然后 Wi-Fi 模组通过涂鸦协议对文件进行分包传输，最后 MCU 接收升级包并写入本地闪存，最终实现固件的升级。（获取设备升级信息 -> 下发联网模块升级指令 -> 联网模块升级成功 -> 下发设备控制模块升级指令 -> 设备控制模块升级成功）

问题7：什么是ToKen?
   答：ToKen：授权码；是服务端生成的一串加密字符串，以作客户端进行请求的一个   令牌；当第一次登录后，服务器生成一个Token便将此Token返回给客户端，   以后客户端只需带上这个Token前来请求数据即可，无需再次带上用户名和密   码。
使用Token的目的：Token的目的是为了减轻服务器的压力，减少频       繁的查询数据库，使服务器更加健壮。
   ToKen的作用：
Token具有随机性、不可预测性、时效性、无状态、跨域等特点。
Token完全由应用管理，所以它可以避开同源策略
Token可以避免CSRF攻击
Token可以是无状态的，可以在多个服务间共享
Token是在服务端产生的。如果前端使用用户名/密码向服务端请求认证，服务端认证成功，那么在服务端会返回Token给前端。前端可以在每次请求的时候带上Token证明自己的合法地位。如果这个Token在服务端持久化（比如存入数据库），那它就是一个永久的身份令牌。

问题8：热点模式配网流程？
答：APP-->获取 token -->SDK-->获取 token -->Service -->返回 token --> SDK-->返回 token -->APP；APP-->Note over APP: 连上设备的热点 --> SDK: 开始配网 ssid/pwd/token -->Device: 发送配置信息 ssid/pwd/token --> Note over Device: 自动关闭热点 -->Note over Device: 连上路由器 WiFi --> 去激活设备 -->Service；Service-->激活成功 -->Device->激活成功--> SDK:-->激活成功-->APP。

问题9：快连模式配网流程？
   答： APP-->连上路由器--获取 token -->SDK-->获取 token -->Service -->返回    token -->   SDK-->返回 token-->APP；APP-->开始配网 ssid/pwd/token --    SDK-->Note over SDK: 通过广播、组播循环发送 ssid/pwd/token ;
Device->捕捉到ssid/password/token-->Device-->去激活设备-->Service-->激活成功-->Device:-->激活成功 -->SDK-->激活成功 -->APP；--> 在iOS 14.5及以上版本中
问题10：什么是key值（AccessKey）?
   答：key值：云应用密钥对中的具体密钥的 Access Key，在涂鸦 IoT 平台云开发版块中创建云应用后，由后台默认生成，用于授权认证、接口认证。
使用场景： AccessKey和一个SecretKey 放在服务端，由服务端生成令牌后颁发给客户端使用。

附：传输方向：MCU->IPC(单片机向WIFI模块)
IPC->MCU（WIFI模块向单片机）

V1.2.0版本
