概述
用74161计数器芯片设计一个20进制的计数器
因为我们知道74161是16进制计数器，16<20，所以我们要用2个74161计数器，可以将一个74161变为二进制，一个74161变为10进制从而完成设计。事实上，采用74160计数器将更加方便，但这里我们采用的是74161计数器。

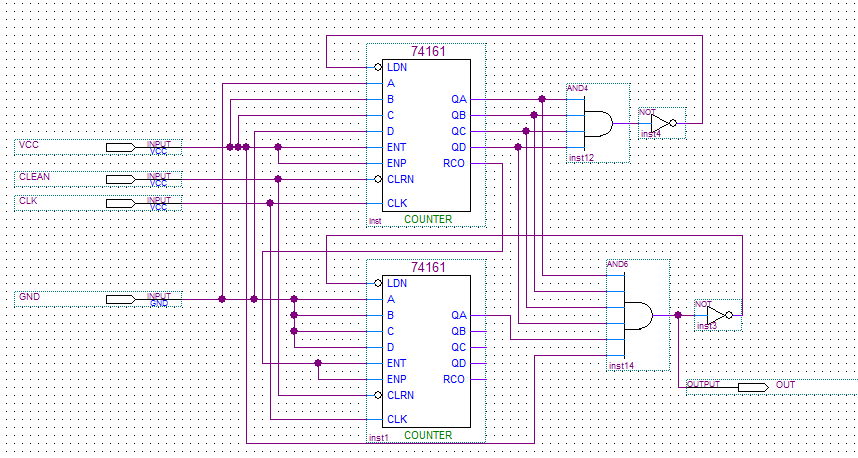

我们先建立一个project，然后新建一个Block Diagram文件双击BDF空白处，添加组件符号。如图所示。

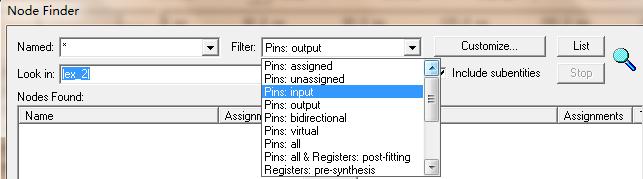

然后编译一次，新建一个vwf，矢量波形仿真文件,双击name下空白处，点击node finder然后对其添加 输入，输出管脚，可以根据pins：input或者pins：out点击list来选择输入输出引脚。切记在设置引脚前要先编译一次
接下来设置输入引脚的值，在这里我们设置D,C,B,A为0110，即在系统进入循环后第一片（上面那一片）74161将一直在0110到1111中循环，我们知道这是10个数，第二片芯片我们设置D,C,B,A为0000，ENT，ENP均为1，CLK为时钟脉冲，CLRN接1。

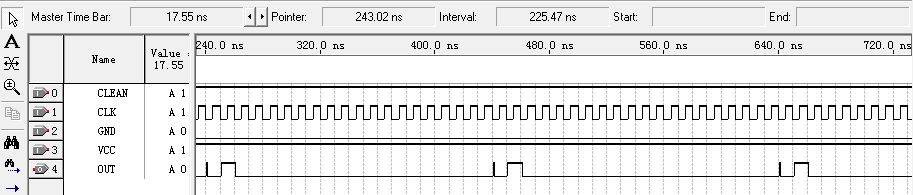

然后编译仿真得出仿真图
在这里要注意一开始计数器可能还没有进入循环，只有当输出输出过高电平后，计数器正式进入循环。由仿真结果图可知设计的正确性。
