设计20进制计数器

66 阅读 0 评论 44 点赞

我是靠谱客的博主听话哑铃，最近开发中收集的这篇文章主要介绍设计20进制计数器，觉得挺不错的，现在分享给大家，希望可以做个参考。

要求：

1。用161计数器芯片，设计一个M=20的计数器，可以用多片
上电后，对CLK信号，从0顺序计数到19，然后回绕到0

2.当计数值为19的CLK周期，溢出信号OV输出一个高电平，其他周期OV信号输出0

3.用波形仿真观察电路结果

步骤：

1.建立工程“20-step counter”,并创建BWF空白原理图文件；

2.在原理图上画出20进制计数器的原理图，由于74LS161为16进制计数器，这里需要同时使用两片就才可以实现目标；

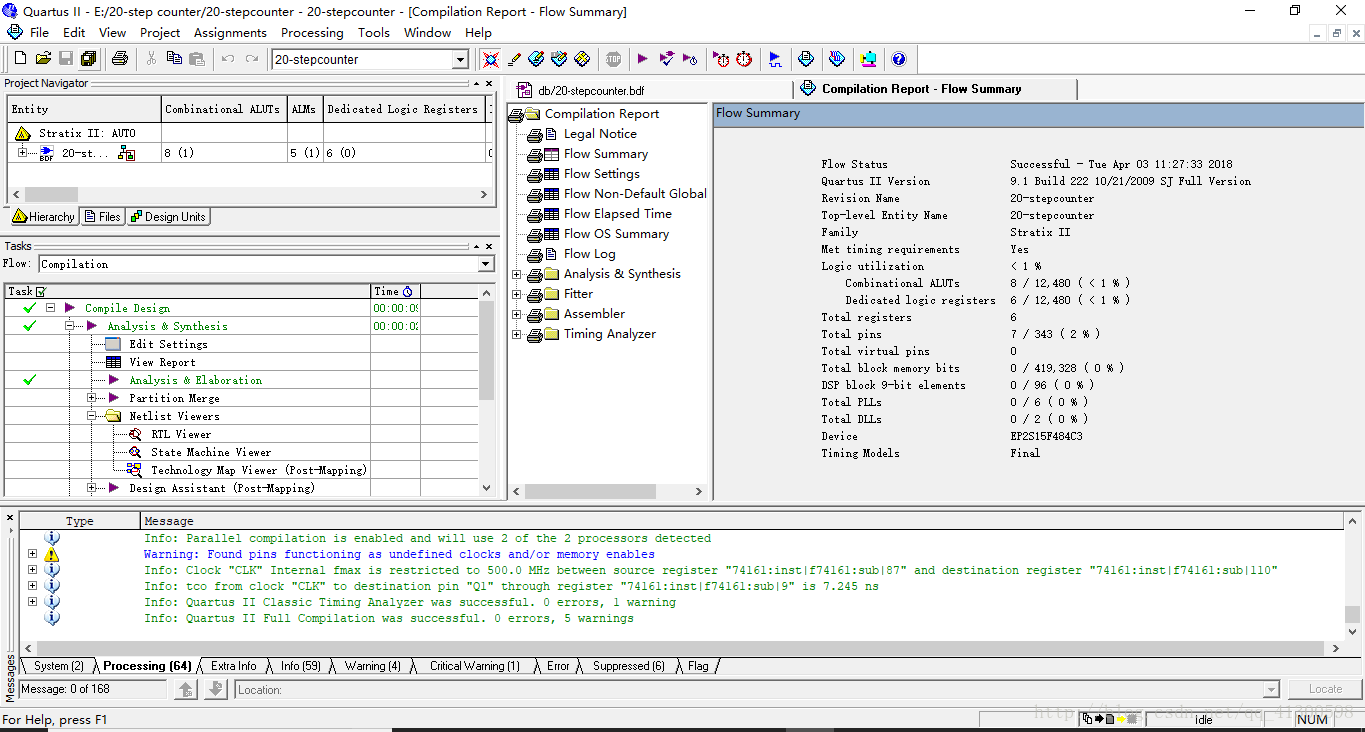

3.画完原理图后开始编译，看看是否出现错误；

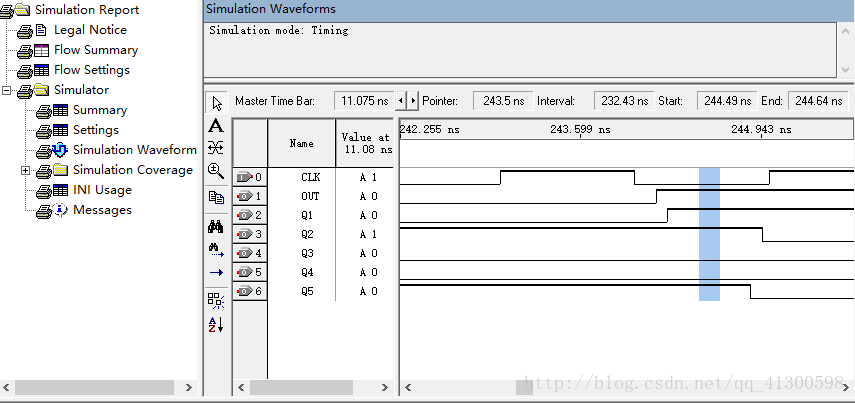

4.编译完成后开始仿真，在Node Finder处添加输入管脚，并输入波形，观察仿真结果。

以上就是听话哑铃为你收集整理的设计20进制计数器的全部内容，希望文章能够帮你解决设计20进制计数器所遇到的程序开发问题。
