概述
1.首先，建立工程，新建BDF文件，在BDF文件中画出电路图，如图所示：

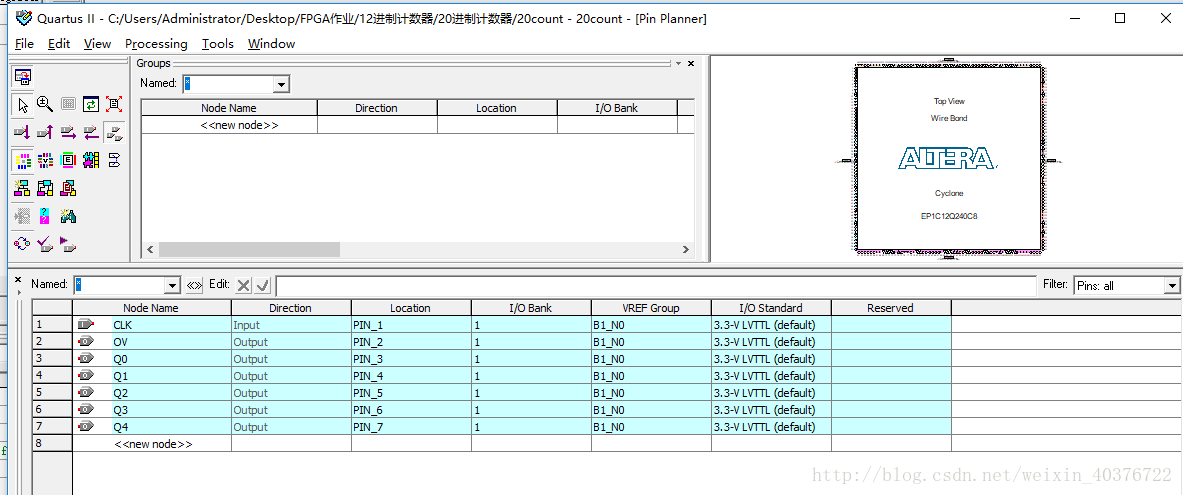

2.由于输入输出数目较少，PIN管脚设置采用手动输入的方法，设置后如图所示：

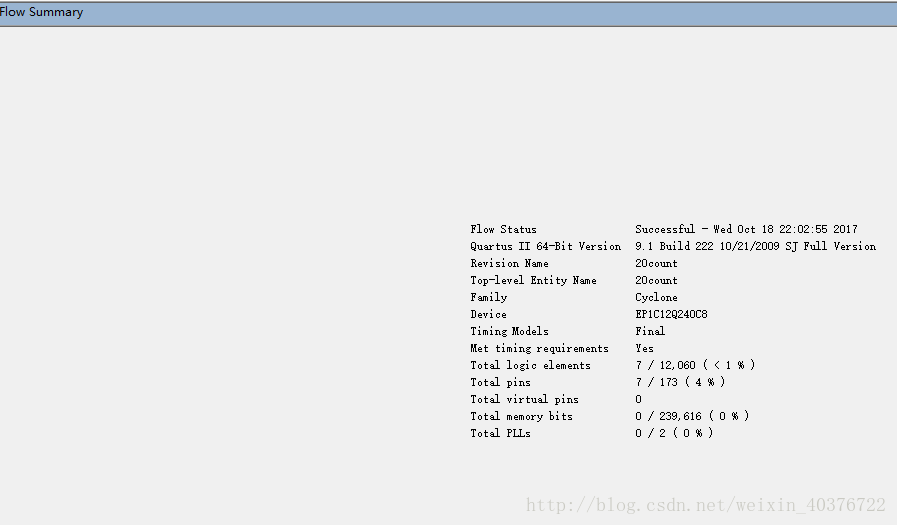

然后点击start compilcation进行编译，得到如下结果：

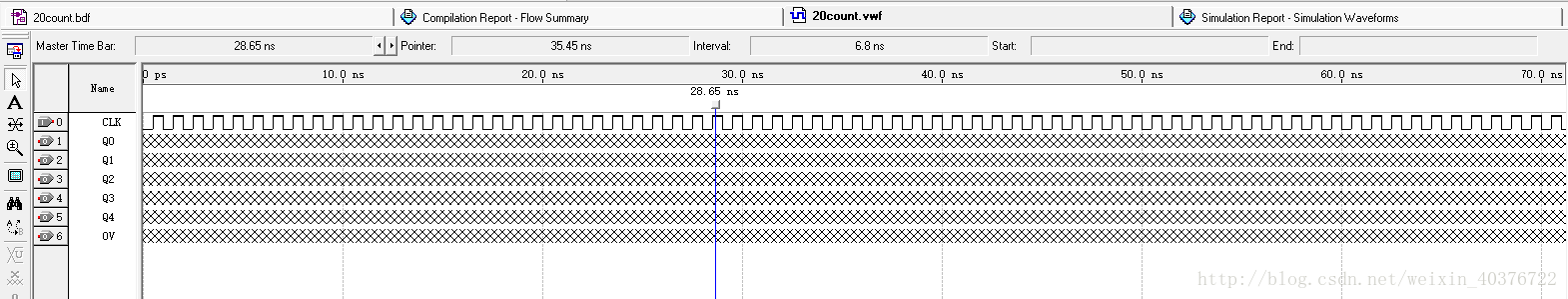

3.最后，进行仿真设计，先新建一个VWF文件，再将node finder中的关键引脚拖至仿真区，设置好仿真时间以及输入信号，如图所示：

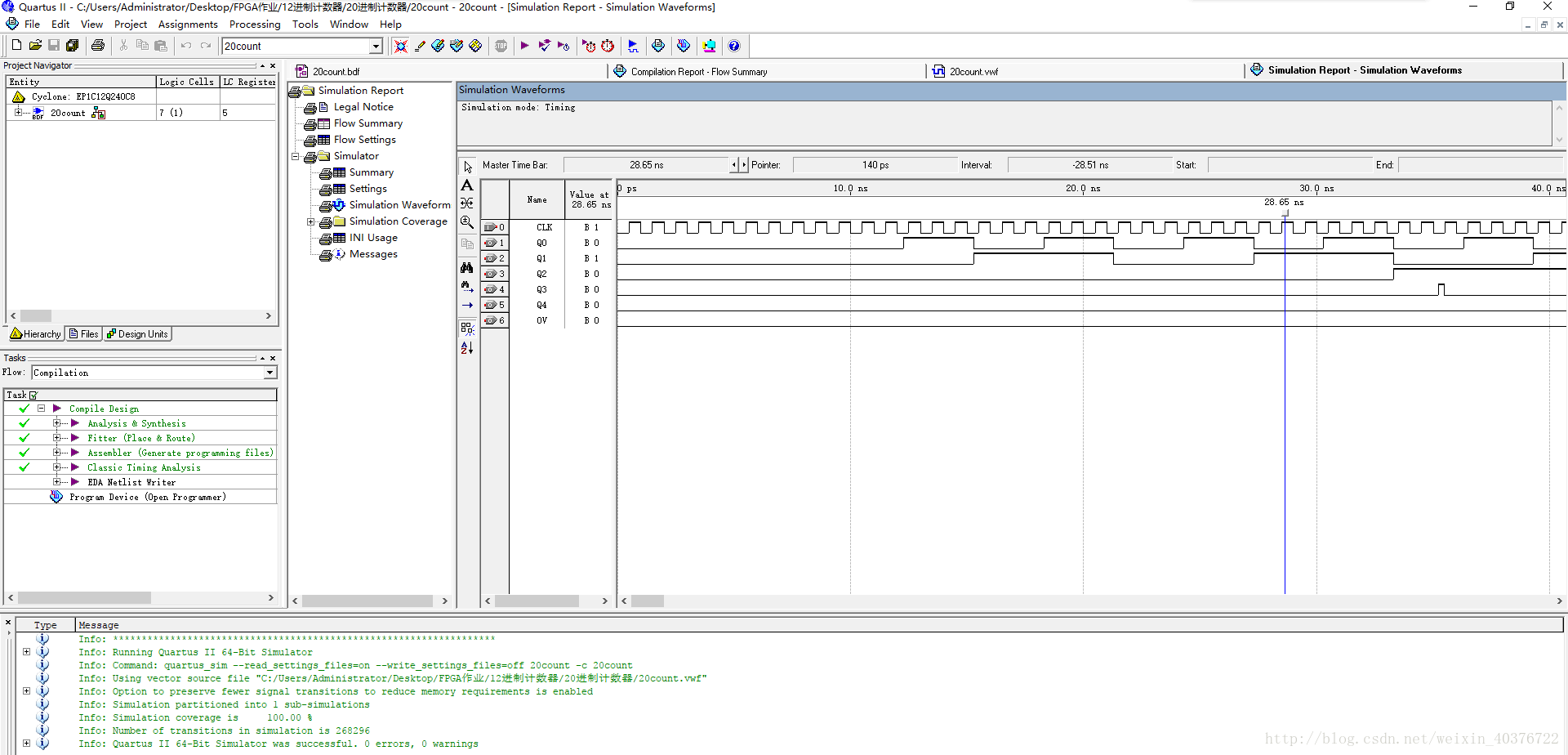

点击start simliation进行仿真，得到仿真结果如图所示：
4.到此，整个20进制计数器设计结束。
