[EDA]实验2B: 设计一个M=20的计数器

1.用161计数器芯片，设计一个M=20的计数器，可以用多片.
2.上电后，对CLK信号，从0顺序计数到19，然后回绕到0.
3.当计数值为19的CLK周期，溢出信号OV输出一个高电平，其他周期OV信号输出0.
4.用波形仿真观察电路结果.

设计一个20进制的计数器最少要5位，所以用到2个74LS161芯片，同样输入端都为0，将第一片的四个输出和第二片的一个输出联合起来作为输出，从00000数到10011为20个数，同理当数到10011时，QE,QB,QA同时为1，将它们的与非送到LDN端进行清零，即可实现20进制计数器.

1.打开Quartus软件，建立New Project Wizard,保存命名为text1.
2.在该项目下添加一个新的bdf文件，保存命名为text1.

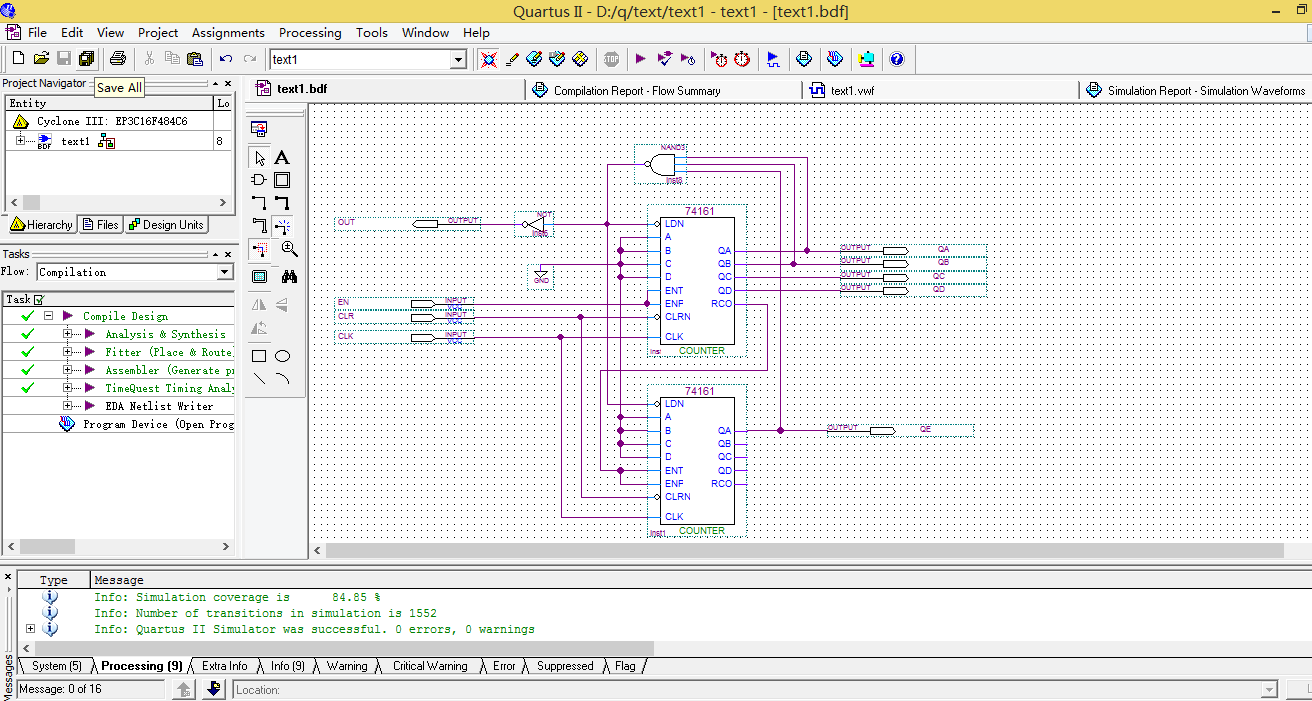

3.进行电路图的构建连接找到74161将其放置到bdf文件中，然后对其添加输入，输出管脚，编译项目.
在这里插入图片描述

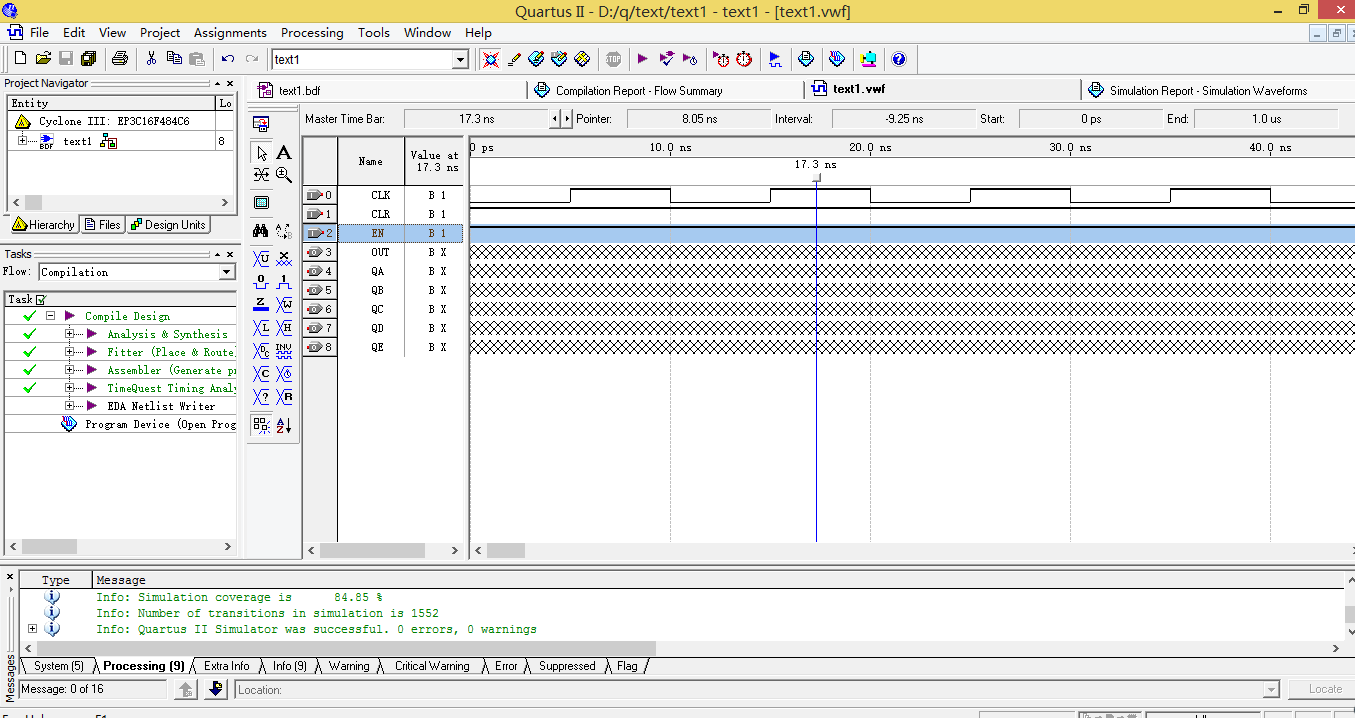

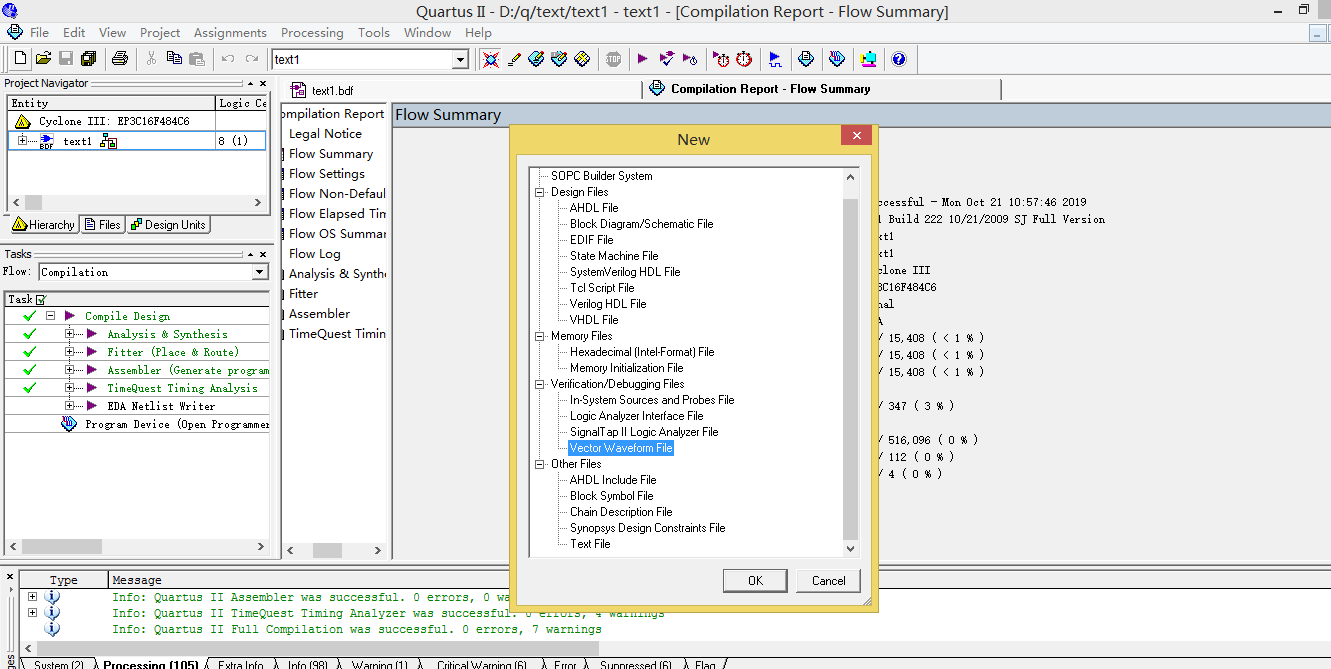

4.然后新建一个vwf，矢量波形仿真文件，使用NodeFinder向其中添加要观察的管脚.
在这里插入图片描述

5.给波形引脚添加波形.

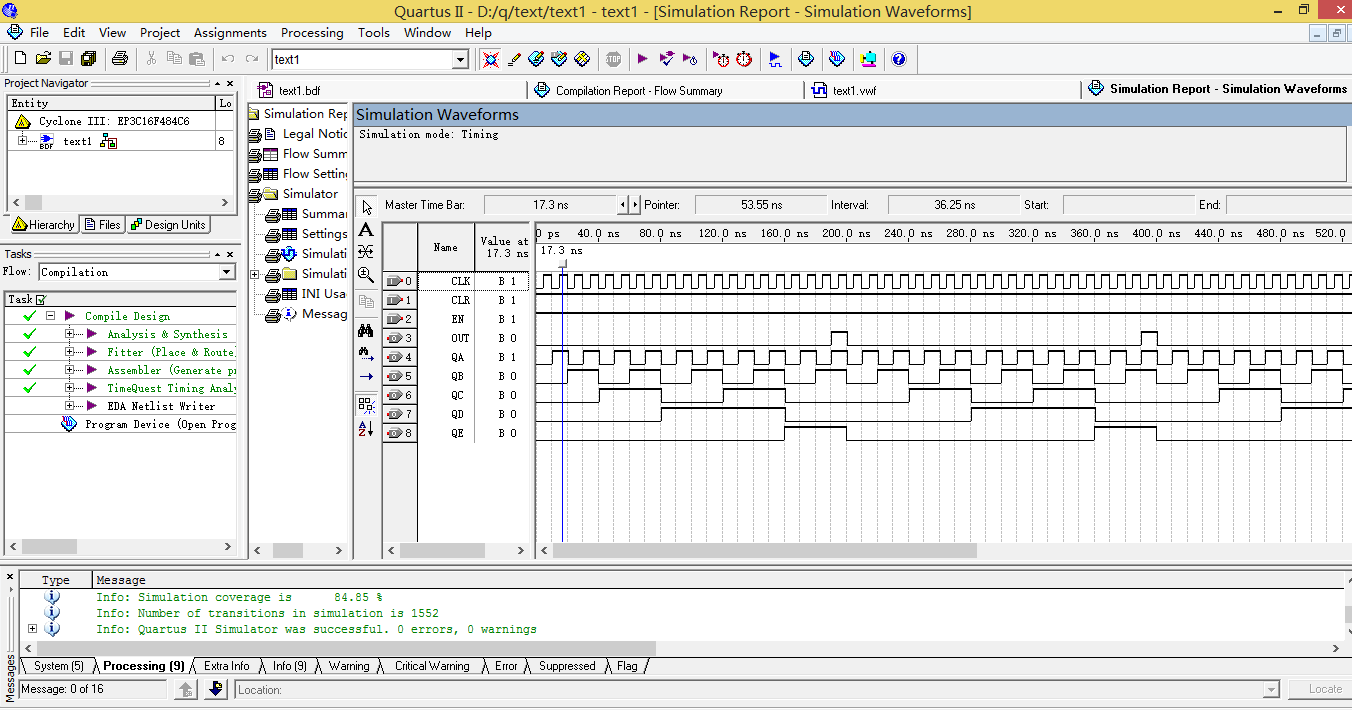

6.点击波形仿真，对波形进行周期调整，得到仿真波形.

根据仿真图的输出，可以很明显的看到该波形在第二十个周期的时候出现了一个高电平，满足实验要求，设计成功.
