概述

用二进制计数器集成芯片74161设计一个64进制计数器。要求分别用反馈清零法和反馈置数法实现。画出设计的电路图。

端口介绍:

  • A B C D为置数的数字输入端(其中D为最高位,A为最低位),在实现置数功能时会将ABCD的数值传递到QA QB QC QD
  • ENP和ENT为使能端,这两个端口都为1时才能让芯片实现正常工作实现计数功能,其中只要有一个为0那么这款161就会保持状态不进行计数。
  • ~Load为置数端,如果该端口接收到0信号,那么进行置数功能,将ABCD传递给Q(ABCD)。
  • ~CLR为清零端,如果该端口接收到0信号,那么此刻不管处于什么状态,Q(ABCD)都会输出0000,即实现了复位功能。
  • CLK为时钟脉冲的输入端,在上升沿到来时会计数一次。
  • RCO为进位端,当Q(DCBA)为1111时,该端口会输出1信号,其余状态皆输出0信号。
    在这里插入图片描述

思路:一片161是16进制计数器,即4位二进制数。现需要设计一个64进制的计数器,需要输出 2 6 2^6 26个数,即需要6位二进制数。

  1. 如果是反馈清零法,那么反馈端接的是~CLR清零端,CLR一旦为0则输出0000,因此为了保持0011 1111这个状态能够存在一个脉冲周期,我们将他到达下一个状态:0100 0000时清零。因此我将U2的Qc端经过反相器接到两片161的~CLR。

  2. 如果是反馈置数法,那么当输出端为:0011 1111时我们需要给~Load一个低电平的有效信号,同时两片161的置数端ABCD全接低电平。

对于中间的计数进位环节:
 当U1的输出为1111时,进位端RCO会输出1,且在其他状态时都会输出0。如果我们将U1的RCO接到U2的ENT作为使能信号,就能让U2能在U1为1111的状态时正常工作,下一个时钟脉冲到来时,会让U1跳回0000,U2会计一个数变为0001,实现了我们需要的进位功能。即0000 1111—>0001 0000。

上电路图,使用Multisim仿真:

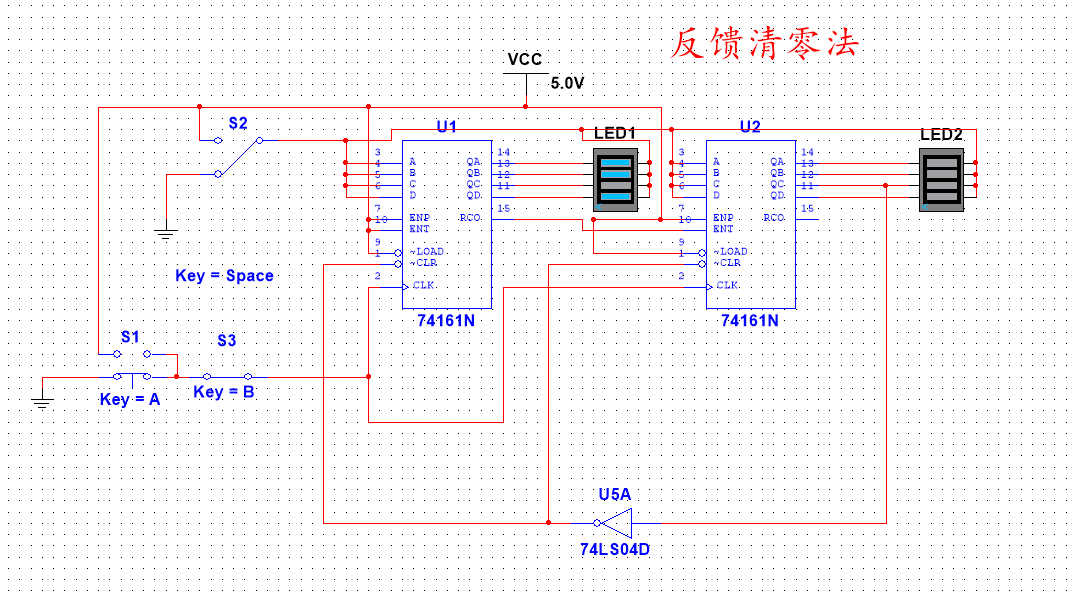

反馈清零法

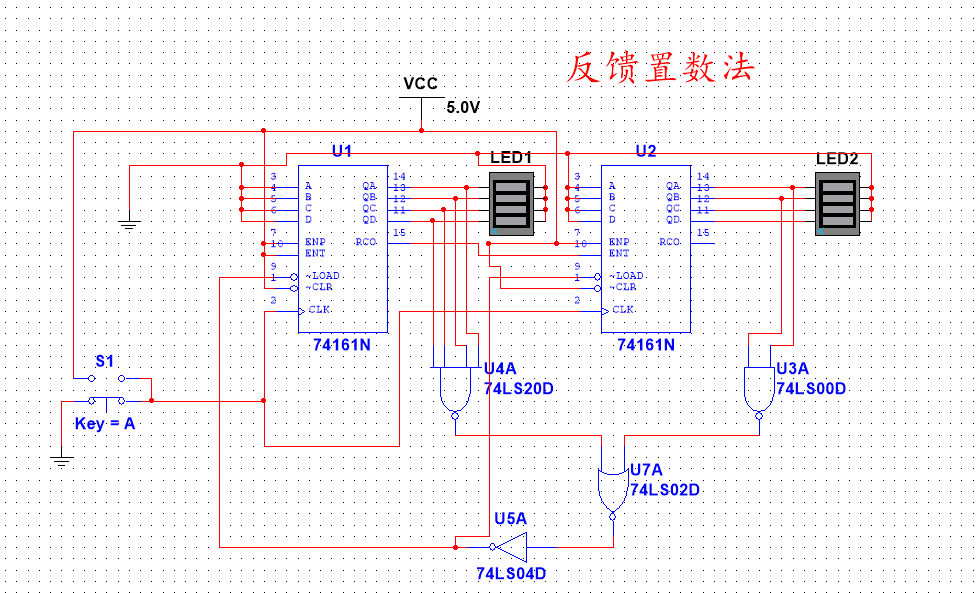

反馈置数法
