一、实验目的

1. 熟悉计数器、寄存器和 RAM 的工作原理。
2. 了解模型机中 SM 的作用。
3. 学会使用 VHDL 语言设计时序电

二、实验内容

1. 用 VHDL 语言设计 SM；
2. 用 VHDL 语言设计一个 8 位的指令计数器 PC；
3. 用 VHDL 语言设计 3 个 8 位寄存器组成的寄存器组，实现读写操作；
4. 用 LPM_RAM_IO 定制一个 256*8 的 RAM，实现对 RAM 的读写操作。

三、实验方法

（一）实验方法

采用基于FPGA进行数字逻辑电路设计的方法。
采用的软件工具是Quartus II。

（二）实验步骤

SM、PC、通用寄存器组文件创建过程（三个文件过程相似，以SM为例）

1、 新建工程，编写源代码。
(1).选择保存项和芯片类型：【File】-【new project wizard】-【next】（设置文件路径+设置project name为SM）-【next】（设置文件名SM.vhd—在【add】）-【properties】（type=VHDL）-【next】（family=FLEX10K；name=EPF10K10TI144-4）-【next】-【finish】
(2).新建：【file】-【new】（VHDL File）-【OK】

2、 写好源代码，保存文件（SM.vhd）。

3、 编译与调试。确定源代码文件为当前工程文件，点击【processing】-【start compilation】进行文件编译，编译成功。

4、 波形仿真及验证。新建一个vector waveform file。按照程序所述插入CLK，EN，z三个节点（CLK、EN为输入节点，z为输出节点）。(操作为：右击 -【insert】-【insert node or bus】-【node finder】（pins=all；【list】）-【>>】-【ok】-【ok】)。任意设置C的输入波形…点击保存按钮保存。（操作为：点击name（如：CLK））-右击-【value】-【Random】（如设置Every grid interval），同理设置name EN（Every grid interval），保存）。然后【start simulation】，出name z的输出图。

5、 时序仿真或功能仿真。

6、 查看RTL Viewer:【Tools】-【netlist viewer】-【RTL viewer】。

RAM文件创建过程（顶层文件为BDF文件）
1、 新建一个工程，编写源代码。
(1).选择保存项和芯片类型：【File】-【new project wizard】-【next】（设置文件路径+设置project name为RAM）-【next】（设置文件名RAM.bdf—在【add】）-【properties】（type=Block Diagram/Schematic）-【next】（family=FLEX10K；name=EPF10K10TI144-4）-【next】-【finish】
(2).新建：【file】-【new】（Block Diagram/Schematic File）-【OK】

2、 用模板库中的LPM_RAM_IO与三态门Tri以及INPUT、OUTPUT原件画好原理图，保存文件（SM.bdf）。

3、 编译与调试。确定源代码文件为当前工程文件，点击【processing】-【start compilation】进行文件编译，编译成功。

4、 波形仿真及验证。新建一个vector waveform file。按照程序所述插入addr、CLK、XL、DL、DATAIN、Fout节点（addr、CLK、XL、DL、DATAIN为输入节点，Fout为输出节点）。(操作为：右击 -【insert】-【insert node or bus】-【node finder】（pins=all；【list】）-【>>】-【ok】-【ok】)。任意设置C的输入波形…点击保存按钮保存。（操作为：点击name（如：XL））-右击-【value】-【Random】（如设置Every grid interval），同理设置name DL（Every grid interval），保存）。然后【start simulation】，出name sum和name Fout的输出图。

5、 时序仿真或功能仿真。

6、 查看RTL Viewer:【Tools】-【netlist viewer】-【RTL viewer】。

四、实验过程

A. SM

1、 编译过程

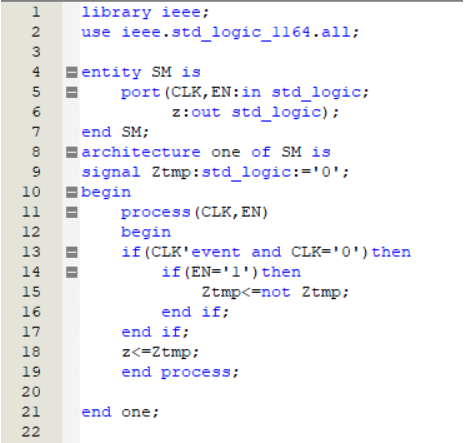

a. 源代码如图（VHDL设计）

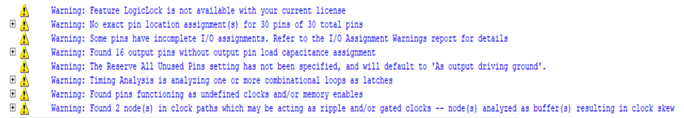

b. 编译、调试过程

无错误信息，编译通过。

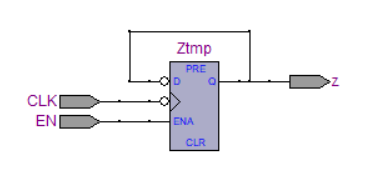

c. RTL视图

d. 结果分析及结论

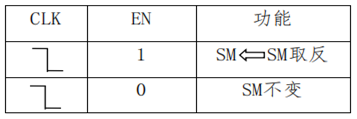

根据以上SM功能表来看，SM部件实际上是时序电路，因为当EN为0时SM保持不变，所以其实现是实际上是一个带控制端的触发器，而VHDL语言中的process进程中的if语句恰好可以实现这个功能，因此满足条件。

2、 波形仿真
a. 波形仿真过程（详见实验步骤）

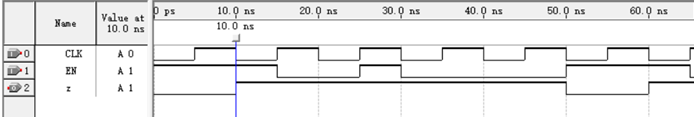

b. 波形仿真波形图

c. 结果分析及结论
10ns：CLK为下降沿，EN=1，SM取反，z=1，结果正确；
20、30、40ns：CLK为下降沿，EN=0，SM不变，z=0，结果正确；
50ns：CLK为下降沿，EN=1，SM取反，z=1，结果正确；

3、 时序仿真
a. 时序仿真过程
做好上述步骤后，编译【classic timing analysis】-在compilation report中选择【timing analysis】-【summary】

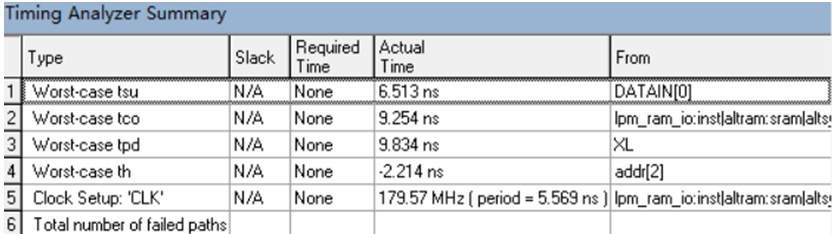

b. 时序仿真图

c. 结果分析及结论
tsu为3.515ns（From EN To Ztmp），tco为5.218ns（From Ztmp To z），th为-3.276ns（From EN To Ztmp）。

B. 指令计数器PC

1、 编译过程

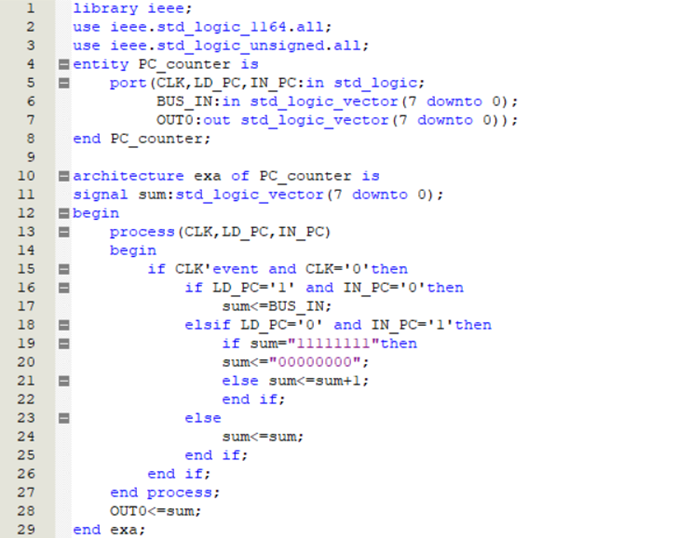

a. 源代码如图（VHDL设计）

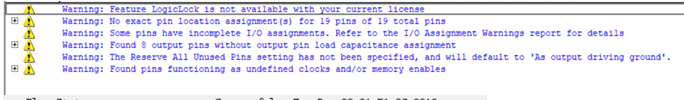

b. 编译、调试过程

无编译错误。

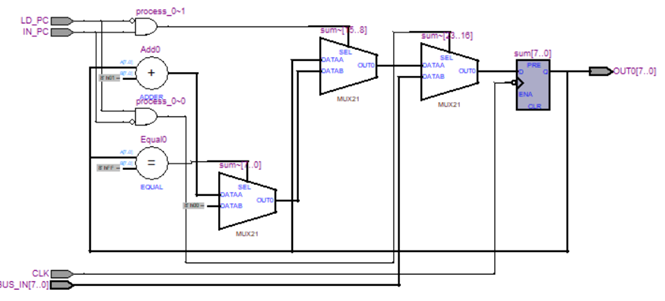

c. RTL视图

d. 结果分析及结论

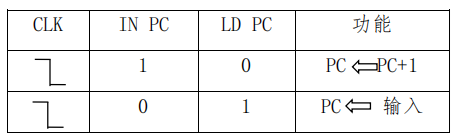

指令计数器PC是时序电路，因此在VHDL程序中同样使用if语句来实现存储功能（存储PC），在RT视图中可以看到PC由触发器进行了存储，触发器的输出端经过一个加法器（加一），如果IN PC为1，则选择器将加一后的PC输入触发器的输入端，否则将总线上的输入数据BUS_IN输入到触发器输入端，满足条件。

2、 波形仿真
a. 波形仿真过程（详见实验步骤）

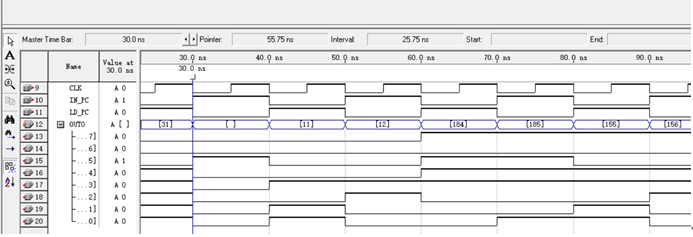

b. 波形仿真波形图

c. 结果分析及结论
10ns：CLK为下降沿，IN_PC=1、LD_PC=0，PC+1，OUT0=1，结果正确；
20ns：CLK为下降沿，IN_PC=0、LD_PC=1，PC<=BUS_IN，BUS_IN=31，OUT0=31，结果正确；
30ns：CLK为下降沿，IN_PC=1、LD_PC=0，PC+1，OUT0=32，结果正确；
40ns：CLK为下降沿，IN_PC=0、LD_PC=1，PC<=BUS_IN，BUS_IN=11，OUT0=11，结果正确。

3、 时序仿真
a. 时序仿真过程
做好上述步骤后，编译【classic timing analysis】-在compilation report中选择【timing analysis】-【Summary】

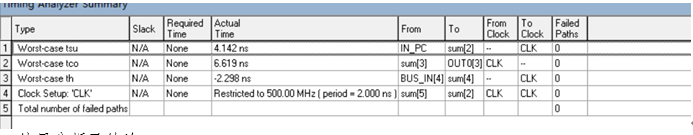

b. 时序仿真图

c. 结果分析及结论
全局时钟的建立时间tsu为4.142ns（From IN_PC To sum[2]），时钟上升沿与输出端数据稳定输出的时间差tco为6.619ns（Fromsum[3] To OUT0[3]），在时钟上跳沿后，信号必须保持的最小时间th为-2.298ns（From BUS_IN[4] To sum[4]）。

C. 通用寄存器组

1、 编译过程
a. 源代码如图（VHDL设计）

b. 编译、调试过程

无错误信息。

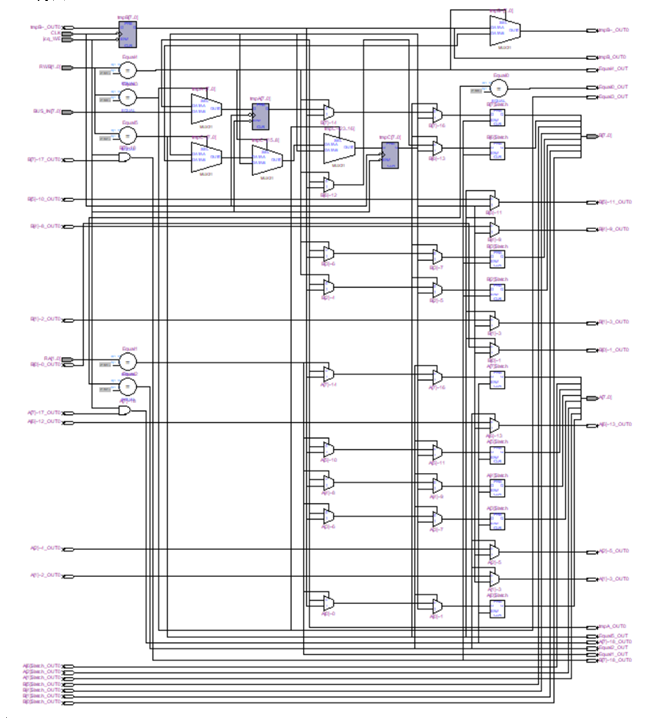

c. RTL视图

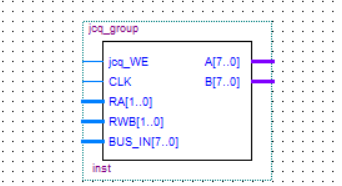

逻辑符号：

d. 结果分析及结论
通用寄存器组同样是一个时序电路，根据功能表，
当WE为1时，根据RAA[1…0]的值从A,B,C中选择一个寄存
器的值由AO口输出
如RAA[1…0]=00，AO<=A寄存器的值
RAA[1…0]=01，AO<=B寄存器的值
RAA[1…0]=10，AO<=C寄存器的值
根据RWBA[1…0]的值从选择A,B,C中选择一个
寄存器的值由BO口输出，
如RWBA[1…0]=00，BO<=A寄存器的值
RWBA[1…0]=01，BO<=B寄存器的值
RWBA[1…0]=10，BO<=C寄存器的值
当时钟处于下降沿且WE为0时，根据RWBA[1…0]的值,将外部输入写入A,B,C
三个寄存器中的一个寄存器内。

2、 波形仿真
a. 波形仿真过程（详见实验步骤）

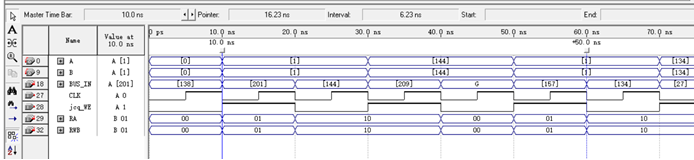

b. 波形仿真波形图

c. 结果分析及结论
10ns：CLK为下降沿，jcq_WE=1，RA=01，RWB=01，则A<=A寄存器，B<=A寄存器，
A=0，B=0（A寄存器初始值为0），结果正确；
20ns-30ns：jcq_WE=0，RWB=10，则C寄存器<=BUS_IN，BUS_IN=144；
30ns：CLK为下降沿，jcq_WE=1，RA=10，RWB=10，则A<=C寄存器，B<=C寄存器，
A=144，B=144（C寄存器此时为144），结果正确；
即对寄存器进行读写的操作都与功能表相应，其余寄存器不再赘述，结果正确。

3、 时序仿真
a. 时序仿真过程
做好上述步骤后，编译【classic timing analysis】-在compilation report中选择【timing analysis】-【Summary】

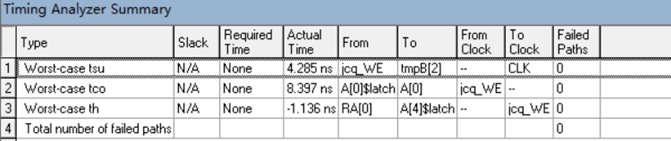

b. 时序仿真图

c. 结果分析及结论
全局时钟的建立时间tsu为4.285ns（Fromjcq_WE To tmpB[2]），时钟上升沿与输出端数据稳定输出的时间差tco为8.397ns（From A[0]$latchToA[0]），在时钟上跳沿后，信号必须保持的最小时间th为-1.136ns（FromRA[0]ToA[4]$latch）。

D. RAM

1、 编译过程

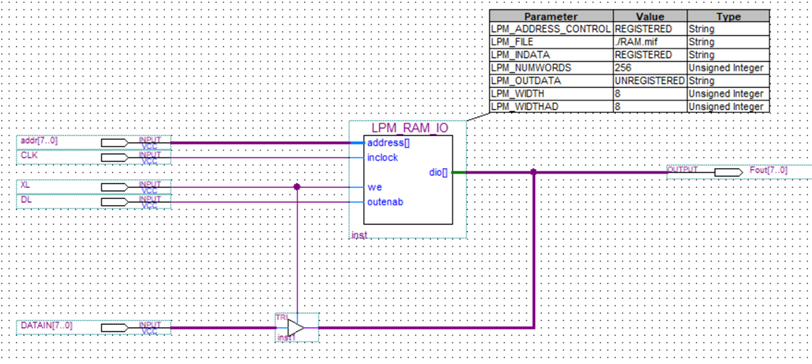

a. 源代码如图（BDF设计）

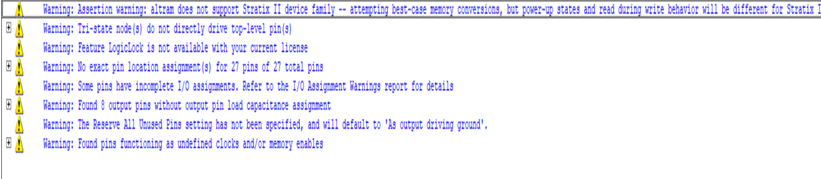

b. 编译、调试过程

无错误信息。

c. RTL视图

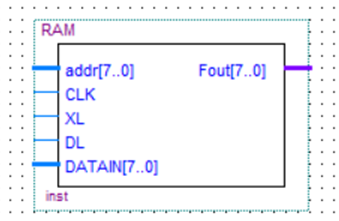

逻辑符号：

d. 结果分析及结论
采用Quartus中已有的参数化模块来定制RAM功能，在【Symbol】元件库的【megafunctions】|【storage】中选择LPM_RAM_IO，创建RAM时加载初始化数据文件，初始化文件的创建过程是：【File】|【New】|【Memory Initialization File】。

根据功能表可以知道对存储单元数据的读写是在时钟上升沿发生的。而输出Fout则是根据XL、DL来改变的，当XL为1、DL为0时Fout输出输入的数据；而当XL为0，DL为1时并且时钟处于上升沿时Fout输出的是存储单元的数据，而我开始时认为Fout输出的完全随时钟上升沿改变，这是错误的观点（Fout并不是Dio！）。因此我在后面波形仿真时进入了误区，很不应该。

2、 波形仿真
a. 波形仿真过程（详见实验步骤）

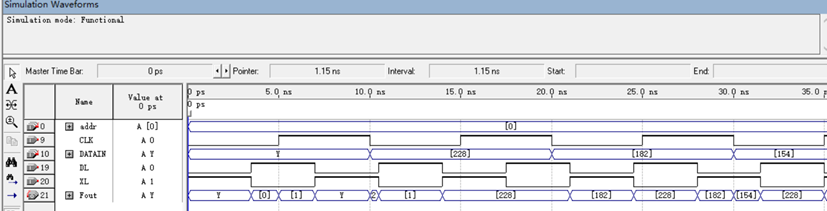

b. 波形仿真波形图

c. 结果分析及结论
（以上仅对第一个地址进行读写操作）
0-3.5ns：XL=1，DL=0，此时CLK不在上升沿因此不进行写操作，仅Fout<=DATAIN，DATAIN=Y，Fout=Y，结果正确；
5ns：XL=0，DL=1，CLK处于上升沿，进行读操作，地址中为1，Fout=1，读操作正确；
15ns：XL=1，DL=0，CLK处于上升沿，进行写操作，DATAIN=228，因此此时地址中的数据应为228，此外Fout=228；
15-25ns之间无时钟上升沿，因此不进行读写操作，Fout在XL变1且DATAIN改变时改变；
25ns：XL=0，DL=1，CLK处于上升沿，进行读操作，地址中数据为15ns时写入的228，Fout=228，说明写操作同样正确；
（之前在验收时我写的波形之Fout所以没有随CLK上升沿变化就是因为在CLK上升沿到来之前随XL变化了，以上波形图能正确解释CLK上升沿问题）。

3、 时序仿真
a. 时序仿真过程
做好上述步骤后，编译【classic timing analysis】-在compilation report中选择【timing analysis】-【tpd】（引脚到引脚的延时）
b. 时序仿真图

c. 结果分析及结论
XL引脚到Fout[4]引脚的实际p2p时间最长且为9.834ns，故整体为10.591ns。
tpd (引脚到引脚的延时)
全局时钟的建立时间tsu为6.513ns，时钟上升沿与输出端数据稳定输出的时间差tco为9.254ns，在时钟上跳沿后，信号必须保持的最小时间th为-2.214ns。

五、实验结论

这四个CPU时序部件都可以通过功能表做出来，相对于实验3中的串行加法器还要简单一些，最大的问题出在了RAM的波形仿真中，一开始时我设置的波形以及仿真出来的Fout输出不能看出CLK上升沿与读写操作的必要联系，我就觉得RAM中的CLK不对劲。后来回去仔细想了想发现了问题的关键——Fout输出不是dio，Fout的改变还受到了XL的影响，并且这种影响还不会受时钟的控制，当XL为1时无论是否是处于时钟上升沿，Fout都会先输出DATAIN，这就是为什么Fout的波形看上去与CLK关系不大的主要原因，而RAM中的CLK是完全可行的！
希望做CPU的时候能避免以前犯下的错误。
