指令类型

传送指令、算术 / 逻辑运算指令、程序控制指令(转移指令、转子程序指令和返回指令)、输入 / 输出类指令

指令格式

指令字长

• 指令字：代表指令的一组二进制代码信息
• 指令字长：指令字中二进制代码的位数
  一台机器的指令系统可以采用位数不相同的指令，即指令字长是可变的

指令的基本格式

• 操作码 $OP$：指明该指令所要完成的操作
  (操作码字段的位数决定了支持的指令数)
• 地址码 $A$：说明操作数存放的地址，有时则就是操作数本身

定长操作码指令格式

• 各指令 $OP$ 的位置、位数固定相同

• 优点：有利于简化硬件设计，减少译码时间
• 应用：在字长较长的大中型、超级小型机以及 RISC 上使用

扩展操作码指令格式

• 各指令 $OP$ 的位置、位数不固定，根据需要变化
• 不同地址数的指令可以具有不同长度的燥作码，从而在满足需要的前提下，有效地缩短指令字长

设汁操作码不固定的指令系统时，应尽量考虑安排指令使用频度高的指令占用短的操作码，这样可以缩短经常使用的指令的译码时间

• 特点：在不增加指令字长度的情况下可表示更多的指令，但增加了译码和分析难度，需更多硬件支持
• 应用：微机中常使用此方式

实现的关键在于 设置扩展标志

例
指令字长16位，可含有3、2、1或0个地址，每个地址占4位

各指令的操作码一定不能重复，因此如果要扩展，就得至少留一个状态进行扩展！

地址码的表示与编码

• 地址码用来指出该指令的 源操作数的地址 以及 结果的地址
• 这里的 “地址”， 可以是
  • 主存的地址
  • 寄存器的地址 (寄存器编号)
    使用寄存器比使用主存速度更快，且需要的寻址范围小得多 (寄存器个数很少)
  • I/O 设备的地址

指令提供地址的方式

• 显地址方式：指令中明显指明地址
• 隐地址方式：地址隐含约定，不出现在指令中（例如某种格式的地址就代表内存中的地址）。使用隐地址可以减少指令中的地址数，简化地址结构

• 零地址指令（例：空操作NOP）

• 一地址指令（例：递增，移位，取反，INC AX，NOT BX）

• 二地址指令（例：[A1]+[A2]→[A1]，[A2]为源地址，[A1]为目的地址）

• 三地址指令（例：[A1]+[A2]→[A3]，其中[A1]、[A2]为源地址，[A3]为目的地址）

• 多地址指令：用于实现成批数据处理

可以看出，在指令字长相同的情况下，地址数越少，地址码的位数就越多，寻址范围越大

例

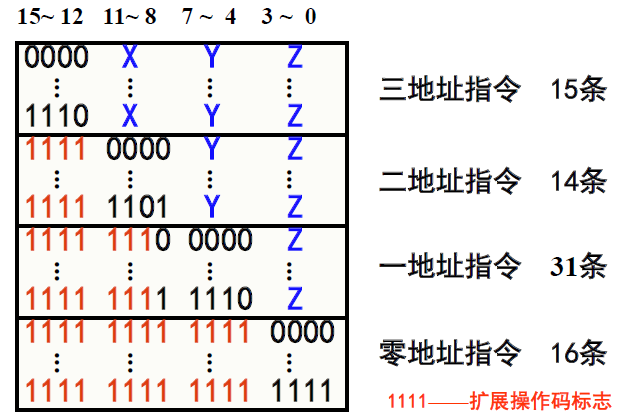

指令字长16位，用可变格式操作码分别形成三地址指令、二地址指令、一地址指令和零地址指令15、 14、31、16条。结果之一如下：

寻址方式

指令寻址

指令寻址：确定下一条将要执行的指令的地址

• 顺序寻址：可以通过程序计数器 $PC$加 1 自动形成下一条指令的地址
• 跳跃寻址：通过转移类指令实现

数据寻址

数据寻址：确定本条指令的操作数 / 操作数地址

• 形式地址 $A$ ：指令中地址码给出的地址
• 有效地址 $EA$ ：形式地址经过某种运算而得到的能直接访问主存中操作数的地址，是寻址方式和形式地址共同来决定的

• 数据寻址方式种类较多，可以通过操作码隐含说明不同寻址方式，也可以在指令宇中必须设一字段来指明属于哪一种寻址方式

立即寻址

• 立即寻址：指令直接给出操作数

• 提高了指令执行速度，但操作数长度受限
• 主要用来给通用寄存器或存储单元提供常数或设置初值

直接寻址

• 直接寻址：指令字中的形式地址 $A$ 就是操作数的真实地址 $EA$

• 寻找操作数比较简单，也不需要专门计算操作数的地址，在指令执行阶段对主存只访问一次
• 它的缺点在于 $A$ 的位数限制了操作数的寻址范围

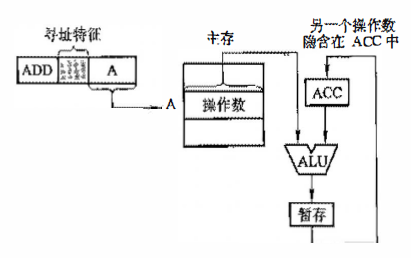

隐含寻址

• 隐含寻址：指令字中不明显地给出操作数的地址，其地址隐含在操作码或某个寄存器中

• 有利于缩短指令字长

寄存器寻址

• 寄存器寻址：给出操作数所在的寄存器编号

• 由于操作数不在主存中，故寄存器寻址在指令执行阶段无须访存，减少了执行时间
• 由于地址字段只需指明寄存器编号（计算机中寄存器数有限），故指令字较短，节省了存储空间

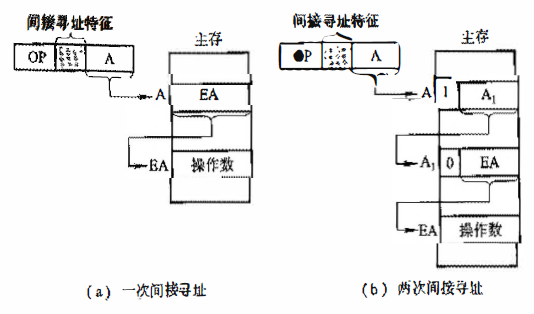

间接寻址

• 间接寻址：指令给出操作数的间接地址 (操作数有效地址所在的存储单元地址)，即 $EA=(A)$

存储器间接寻址

• 与直接寻址相比，扩大了操作数的寻址范围，因为 $A$ 的位数通常小于指令字长，而存储字长可与指令字长相等
• 缺点在于指令的执行阶段需耍访存两次（ 一次间接寻址）或多次（多次间接寻址），致使指令执行时间延长

寄存器间接寻址

• 寄存器间接寻址：指令字中给出寄存器的编号，该寄存器中存储的是操作数的地址

• 它比存储器间接寻址少访存一次

基址寻址

• 基址寻址：指令给出一个寄存器号 (基址寄存器) 和一个地址量，寄存器内容与地址量之和为有效地址
  $$EA=A+(BR)$$


• 基址寄存器的位数可以大于形式地址 $A$ 的位数，因此基址寻址可以扩大操作数的寻址范围
• 例如，将主存空间分为若干段，每段首地址存于基址寄存器中，段内的位移量由指令字中形式地址 $A$ 指出，这样操作数的有效地址就等于基址寄存器内容与段内位移量之和，只要对基址寄存器的内容作修改，便可访问主存的任一单元
• 基址寻址在程序重定位中极为有用。用户可不必考虑自己的程序存于主存的哪一区域，完全可由操作系统或管理程序根据主存的使用状况，赋予基址寄存器内一个初始值（即基地址），便可将用户程序的逻辑地址转化为主存的物理地址（实际地址）

变址寻址

• 变址寻址：指令给出一个寄存器号 (变址寄存器) 和一个变址偏移量，寄存器内容与偏移量之和为有效地址
  $$EA=A+(IX)$$

• 变址寻址与基址寻址的有效地址形成过程极为相似。但两者的应用场合不同
  • 基址寻址 (面向系统) 主要用于为程序或数据分配存储空间，故基址寄存器的内容通常由操作系统确定，在程序的执行过程中值是不可变的，而指令字中的 $A$ 是可变的
  • 变址寻址 (面向用户) 中，变址寄存器的内容是由用户设定的，在程序执行过程中其值可变，而指令字中的 $A$ 是不可变的。变址寻址主要用于处理数组问题，设定 $A$ 为数组的首地址，不断改变变址寄存器的内容，便可很容易形成数组中任一数据的地址

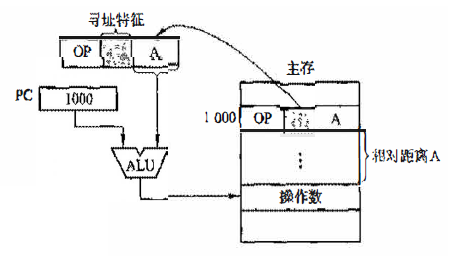

相对寻址

• 相对寻址：指令给出位移量，$PC$ 的内容 (当前指令的地址) 与位移量 (补码表示，可正可负) 之和为有效地址

$$EA=(PC)+A$$

• 有效地址相对 $PC$ 上下浮动，常应用于相对转移指令
• 为实现程序浮动提供了较好支持

例
某机器字长 $16$ 位，主存按字节编码，转移指令采用相对寻址，由两个字节组成，第一字节为操作码字段，第二字节为相对位移量字段。假定取指令时，每取一个字节 $PC$ 自动加 $1$。某转移指令所在主存地址为 $2000H$

1. 若相对位移量字段的内容为 $06H$，求该转移指令成功转移后的目标地址
2. 若相对位移量字段的内容为 $FCH$，求该转移指令成功转移后的目标地址

解

1. 取出该指令后，$源地址=PC+2=2002H$，相对位移量 $A=06H$，$目标地址=源地址+A=2002H+0006H=2008H$
2. 取出该指令后，$源地址=PC+2=2002H$，相对位移量 $A=FFFCH$ (补码，进行符号扩展)，$目标地址=源地址+A=2002H+FFFCH=1FFEH$

例
设相对寻址的转移指令占3个字节，第一字节为操作数，第二、三字节为相对位移量，而且数据在存储器中采用以低字节地址为字地址的存放方式。每当CPU从存储器取出一个字节时，即自动完成 $(PC)+1\to PC$

1. 若 $PC$ 当前值，240 (十进制），要求转移到 290 (十进制），则转移指令的第二、三字节的机器代码是什么？
2. 若 $PC$ 当前值，240 (十进制），要求转移到 200 (十进制），则转移指令的第二、三字节的机器代码是什么？

解

1. $PC$ 当前值为 240, 该指令取出后 $PC$ 值为 243, 要求转移到 290, 即相对位移量为 $290-243=47$, 转换成补码 $2FH$。由于数据在存储器中采用以低字节地址为字地址的存放方式，故该转移指令的第二字节为 $2FH$，第三字节为 $00H$
2. 同理，该转移指令的第二字节为 $D5H$， 第三字节为 $FFH$

例
某计算机字长为16位，主存地址空间大小为128KB，按字编址，采用字长指令格式，指令名字段定义如下：

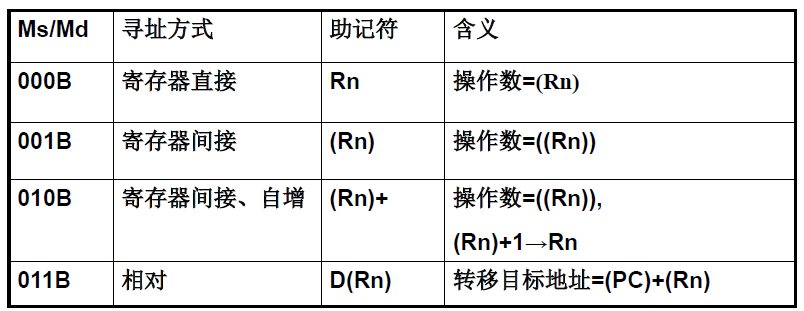

转移指令采用相对寻址方式，相对偏移是用补码表示，寻址方式定义如下：

注：(X)表示存储地址X或寄存器X的内容

则转移指令的目标地址范围是多少？

解
主存按字编址为 $64K$，$转移目标地址=(PC)+(Rn)$，$PC$ 为 $16$ 位，转移指令的目标地址范围是：$0$ ~ $2^{16}-1$ 的 $64K$ 空间

堆栈寻址

堆栈寻址：借助堆栈指针 $SP$ 找到操作数

• 堆栈从高地址 (栈底) 向低地址 (栈顶) 扩展，即自底向上生长方式
  • 压栈：$-SP$，再存数
  • 出栈：取数，再 $+SP$
