51单片机汇编语言实验（三）-----定时／计数器实验（附参考代码及注释）

   本系列共6篇文章，本文作为本系列的第三篇文章，介绍实验三 ：定时／计数器实验，本系列文章基于Dais-52PRO实验箱。

本系列文章链接：

-----------------------------------------------------------------------------

   51单片机汇编语言实验（一）-----数字量输入输出（附参考代码及注释）

   51单片机汇编语言实验（二）-----中断控制实验（附参考代码及注释）

   51单片机汇编语言实验（三）-----定时／计数器实验（附参考代码及注释）

   51单片机汇编语言实验（四）----串行通信实验（附参考代码及注释）

   51单片机汇编语言实验（五）-----A/D 0809模数转换和DA0832数模转换实验（附参考代码及注释）

   51单片机汇编语言实验（六）-----8255键盘与显示设计（附参考代码及注释）

-----------------------------------------------------------------------------

一、实验目的：

   学习定时／计数器的工作方式，掌握程序设计方法。

二、实验设备：

   PC计算机一台，Dais-52PRO+实验系统一套。

三、实验内容：

   1. 定时器实验

   2. 计数器实验

四、 定时器实验

   1、实验原理：

   使用T0进行定时，编写程序，使P1.0控制的发光二极管L0每隔2秒交替点亮或熄灭。

   2、实验步骤：

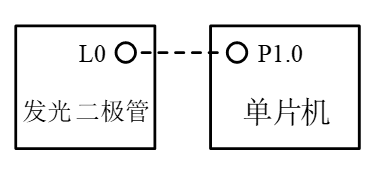

  ① 将试验箱IO区的P1.0与LED区的L0按图下图连线；

  ②　编写程序，经编译、链接无语法错误后装载到实验系统；

  ③　运行程序，观察发光二极管L0，应每隔2秒交替点亮或熄灭；

  ④　实验完毕后，应使用暂停命令中止程序的运行。

   3、参考代码：

//实验三    定时器实验
COUNT   EQU 8192-8000      ;8192是2的13次方
LED     EQU P1.0

        ORG 0000H
        AJMP MAIN
        ORG 0100H
MAIN:   SETB TR0                          ;启动T0
        MOV R7, #250                ;定时计数初值
LOOP:   MOV TMOD,#00H
        MOV TH0,#(COUNT/32)              ;定时初值 8MS
        MOV TL0,#(COUNT MOD 32)           ; MOD是取余数
        JNB TF0,$       ;等待8MS
        CLR TF0
        DJNZ R7,LOOP
        CPL LED                    ;    p1.0取反
        SJMP MAIN
        END

五、计数器实验：

   1、实验原理：

   T0工作在方式2，即8位自动重装载，当溢出时自动将TH0装入TL0。编写程序，每按动5次单脉冲按钮，使发光二极管L0交替点亮或熄灭1次。

   2、实验步骤：

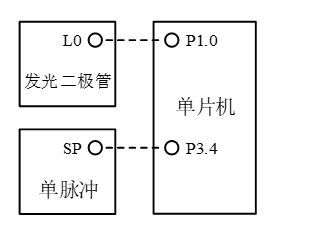

  ①　将试验箱IO区的P1.0与LED区的L0按下图连线；

  ②　将试验箱IO区的P3.4与脉冲区的SP按下图连线；

  ③　编写程序，经编译、链接无语法错误后装载到实验系统；

  ④　运行程序，每按动5次单脉冲按钮，L0交替点亮或熄灭1次；

  ⑤　实验完毕后，应使用暂停命令中止程序的运行。

   3、参考代码：

//实验三    计数器实验
LED     EQU P1.0
        ORG 0000H
        AJMP MAIN
        ORG 0100H
MAIN:   MOV TMOD,#06H              ;T0计数方式2,自动重装
        MOV TH0, #251                  ;256-5
        MOV TL0, #251                   ;
        SETB TR0        ;启动T0
LOOP:   JNB TF0,$       ;判T0溢出标志
        CPL LED
        CLR TF0
        SJMP LOOP
        END

    本文介绍的内容完整的工程文件我会放在附件里，需要者自取，放的时候都是免费，它会自己涨，链接失效或者需要的可以在评论区留言，我直接发给你。本文附件链接如下：

    51单片机汇编语言实验（三）-----定时／计数器实验（附参考代码及注释）附件链接
