Verilog编程练习

一、HDLBits网站练习

进入HDLBits网址练习
总的参考链接：在这里

1.门电路

练习题目链接

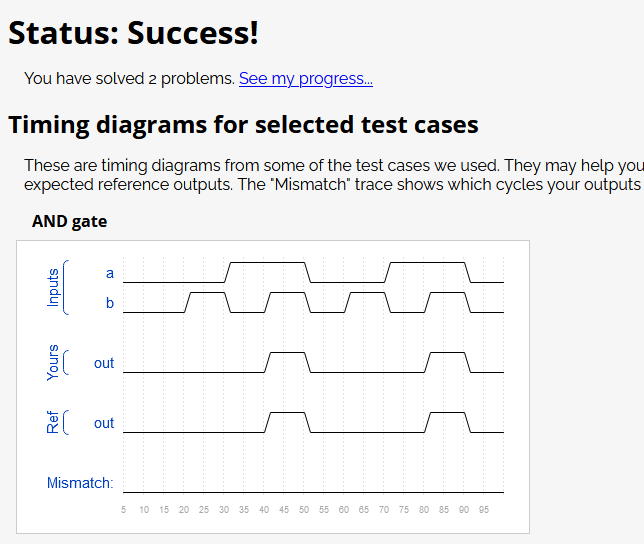

1. 与门 and gate

module top_module(
    input a,
    input b,
    output out );
    assign out=a&b;

endmodule

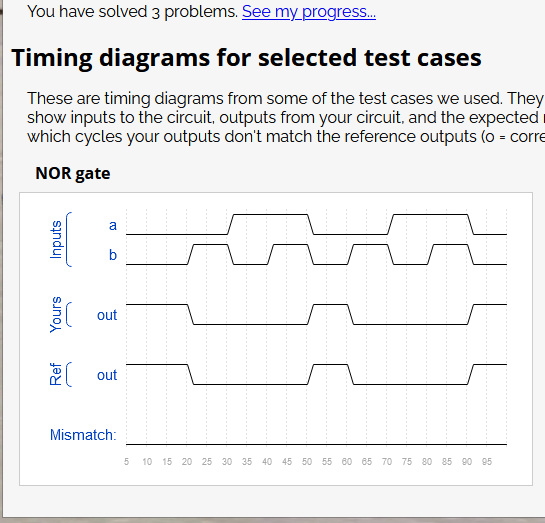

2. 或非门 nor gate
   或门的输出取反。

module top_module(
    input a,
    input b,
    output out );
    assign out=~(a|b);
endmodule

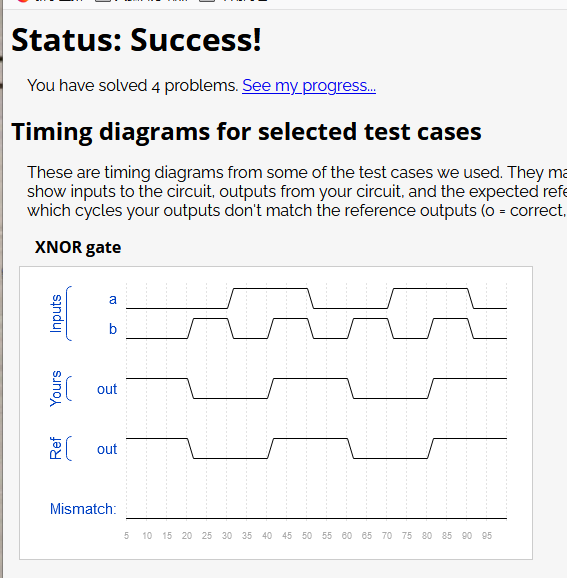

3. 同或门
   异或门的取反输出

module top_module(
    input a,
    input b,
    output out );
    assign out=~(a^b);
endmodule

^ 为逐位异或，Verilog 中不存在逻辑异或符号。

参考链接：在这里

2.组合电路

练习链接

1. 半加法器 Half adder
   实现一个 2 进制 1bit 加法器，加法器将输入的两个 1bit 数相加，产生两数相加之和以及进位

module top_module(
    input a, b,
    output cout, sum );
    assign {cout,sum}=a+b;
endmodule

2. 全加器 Full adder
   实现一个 2 进制 1bit 全加器，将输入的两个 1bit 数相加，同时累加来自前级的进位，产生相加之和以及进位。

module top_module(
    input a, b, cin,
    output cout, sum );
    assign {cout,sum} = a + b + cin;
endmodule

3. 全加法器 Adder
   4-bit 全加器。

module top_module (
    input [3:0] x,
    input [3:0] y,
    output [4:0] sum);
    assign sum=x+y;
endmodule

参考链接：在这里

3.时序电路

1. D-触发器 D flip-flop
   题目链接
   D 触发器是一个电路，存储 1bit 数据，并定期地根据触发器的输入(d)更新这 1 bit 数据，更新通常发生在时钟上升沿(clk)。存储的数据会通过输出管脚(q)输出。

module top_module (
    input clk,    // Clocks are used in sequential circuits
    input d,
    output reg q );//

    // Use a clocked always block
    //   copy d to q at every positive edge of clk
    //   Clocked always blocks should use non-blocking assignments
    always @(posedge clk)
        begin
            q<=d;
        end
endmodule

参考链接：在这里

2. 4位2进制计数器 Four-bit binary counter
   题目链接
   4bit的计数器，从0～15，共16个周期。reset是同步复位且复位为0。

module top_module (
    input clk,
    input reset,      // Synchronous active-high reset
    output [3:0] q);
    always @ (posedge clk)
        begin
            if(reset)
                q <= 4'b0000;
            else
                q <= q + 1'b1;
        end

endmodule

参考链接：在这里

3. 4位移位寄存器
   题目链接

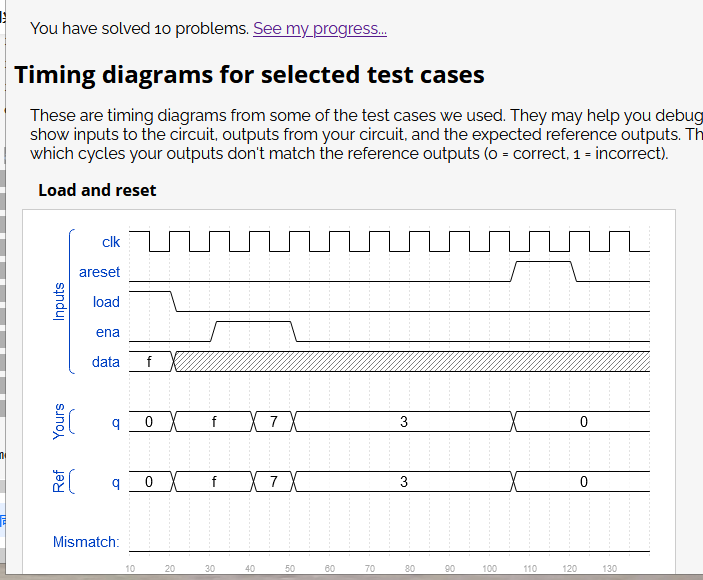

   一个4bit异步复位，拥有同步置位和使能的右移移位寄存器。

module top_module(
    input clk,
    input areset,  // async active-high reset to zero
    input load,
    input ena,
    input [3:0] data,
    output reg [3:0] q);
    always @ (posedge clk or posedge areset)
        begin
            if(areset)
                q <= 4'b0;
            else if (load)
                q <= data;
            else if (ena)
                begin
                    q[3:0] <= {1'b0, q[3:1]};
                    //q[3]q[2]q[1]q[0] -->  0q[3]q[2]q[1]，q[0]在移动后消失了，原先q[3]的位置变为0
                end
        end
endmodule

参考链接：在这里

二、小结

感叹网上资源的丰富多彩。有时间还是要继续练习
