Quartus ii 13.1 数字时钟

内容摘要：

        使用计数器和数据选择器等器件实现数字时钟电路。电路最终在开发板上显示的是时钟的秒和分（开发板所限，当然如果开发板支持8位显示的话也可以自己加到小时位的显示）。电路包四个部分：时钟信号分频电路，开发板内置的是25MHz的时钟信号，要把它分频到1Hz；数码管显示控制电路；数码管选通电路；时分秒进制控制电路。

实现

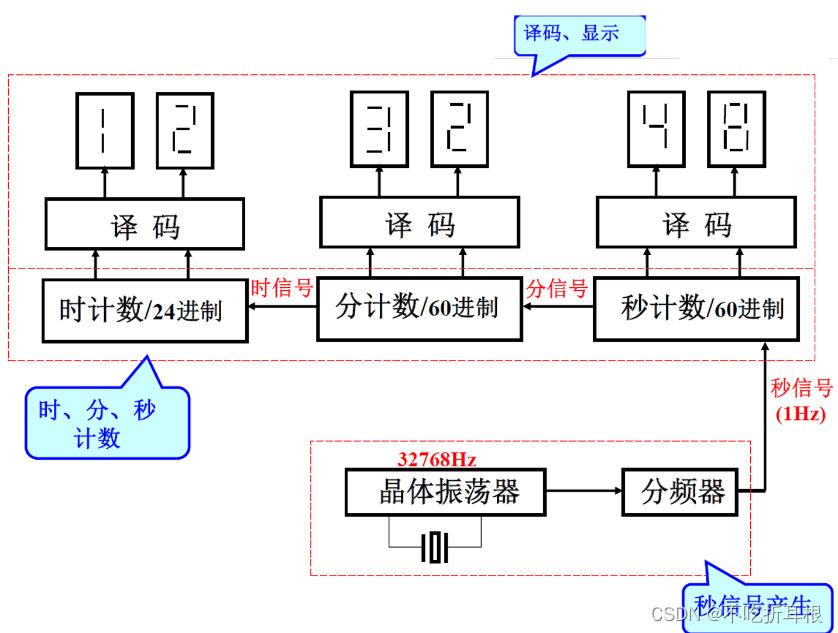

一、基本电路原理框图

        说明：这里没有采用晶体振荡器来产生时钟信号，而是用了开发板内置的25MHz的信号通过分频电路使之达到1Hz。

二、时分秒进制控制电路

基本进制电路准备

图1 六进制电路图

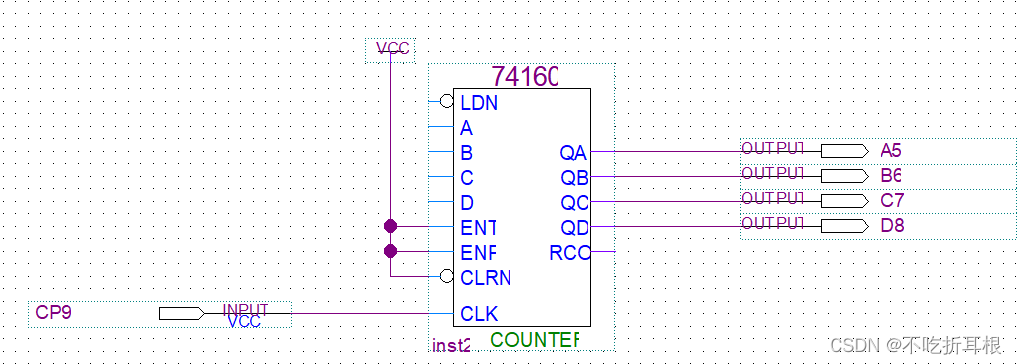

图2 十进制电路图

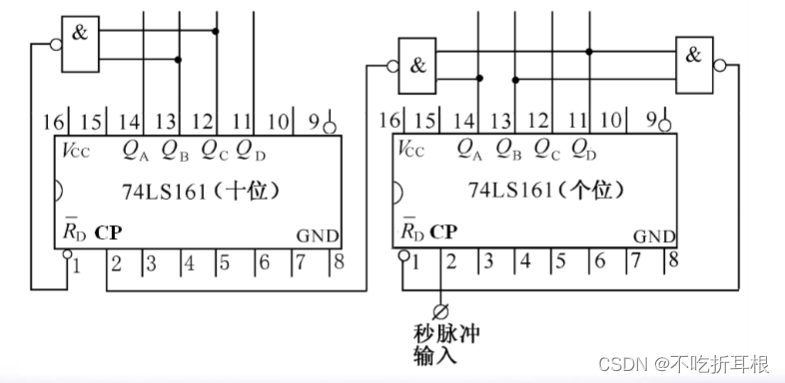

连接60进制计数器

在10进制和6进制计数器都正确的基础上，连接成60进制计数器，检查功能是否正常。

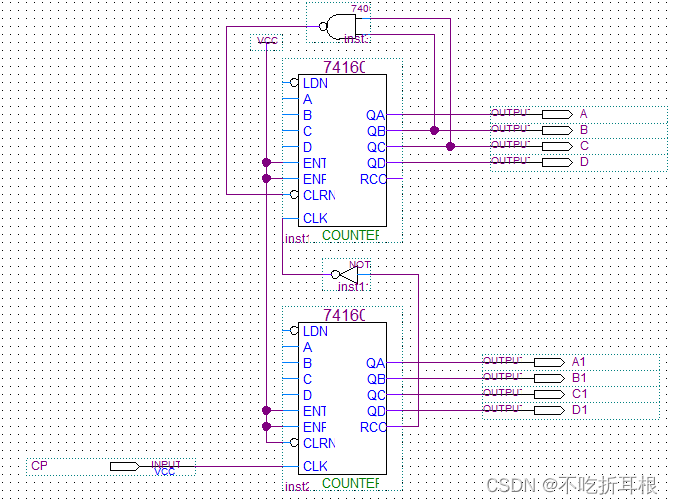

图3 六十进制电路图

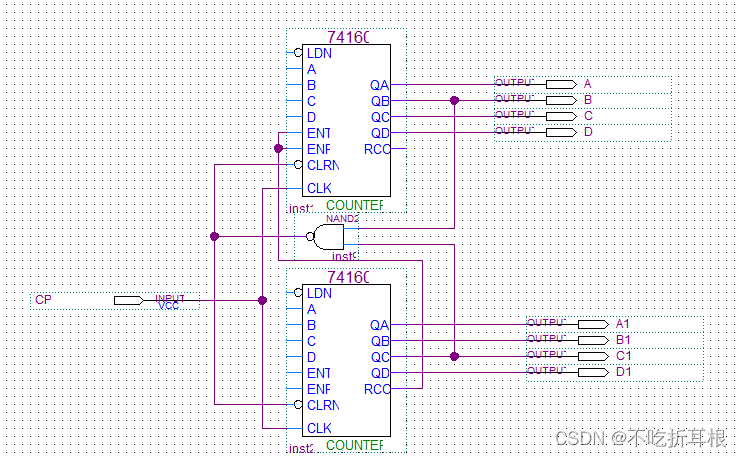

设计24进制计数器

参照60进制计数器的方法设计一个24进制计数器，检查功能是否正常。

三、设计时钟信号分频器

开发板提供的时钟信号为25MHz的高频信号，但是我们需要能使信号变换为1秒一次的1HZ信号，所以需要设计25M的分频电路。

设计时钟信号分频器

开发板提供的时钟信号为25MHz的高频信号，但是我们需要能使信号变换为1秒一次的1HZ信号，所以需要设计25M的分频电路。

原理：先使用74292分频芯片进行2∧20分频，再对分频后的信号用计数器进行24分频。

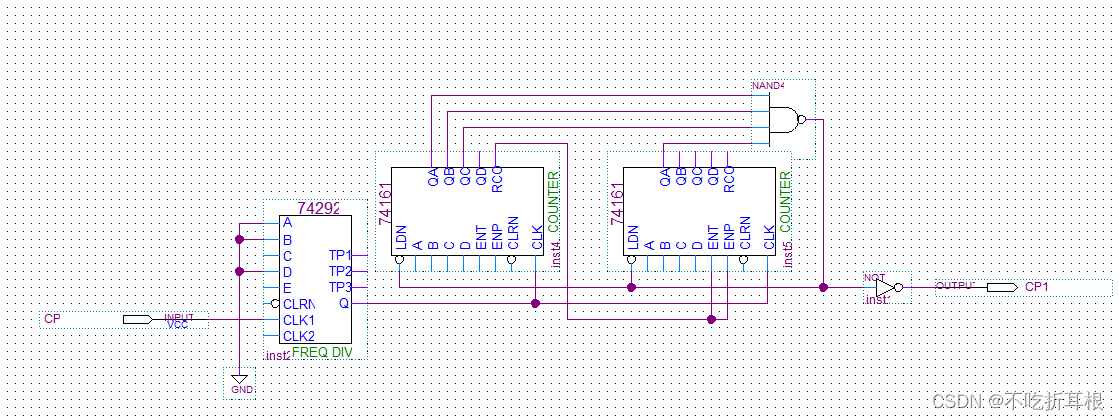

图5  25M分频电路图

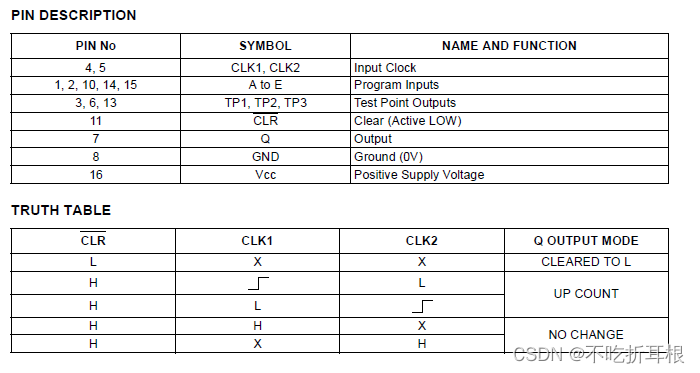

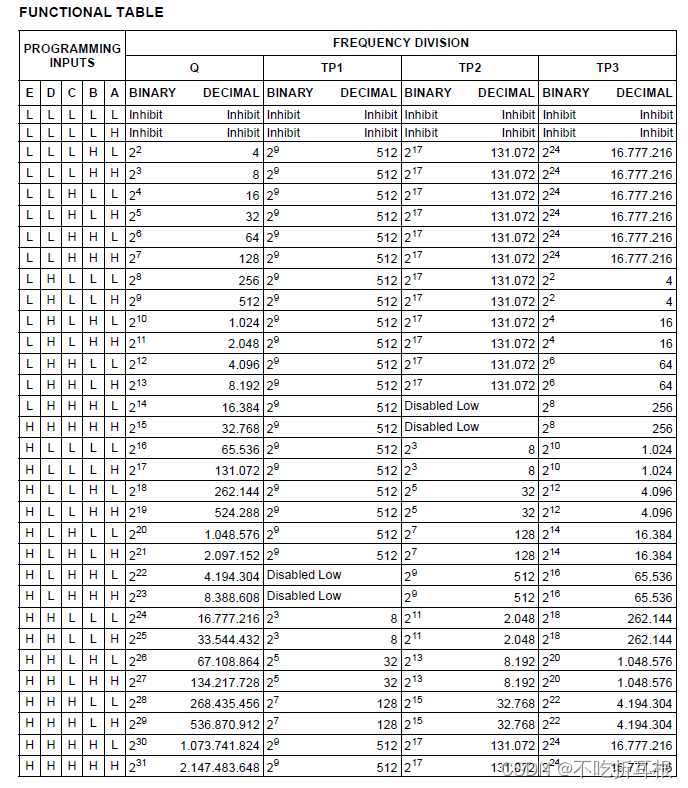

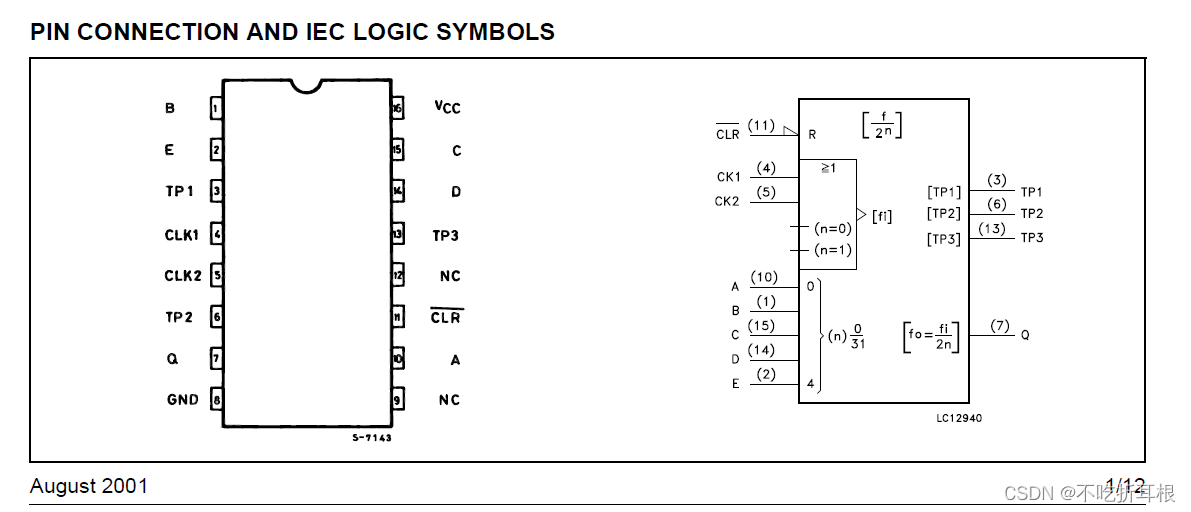

74292芯片引脚及分频：

四、运用上述的各功能电路进行电路组合

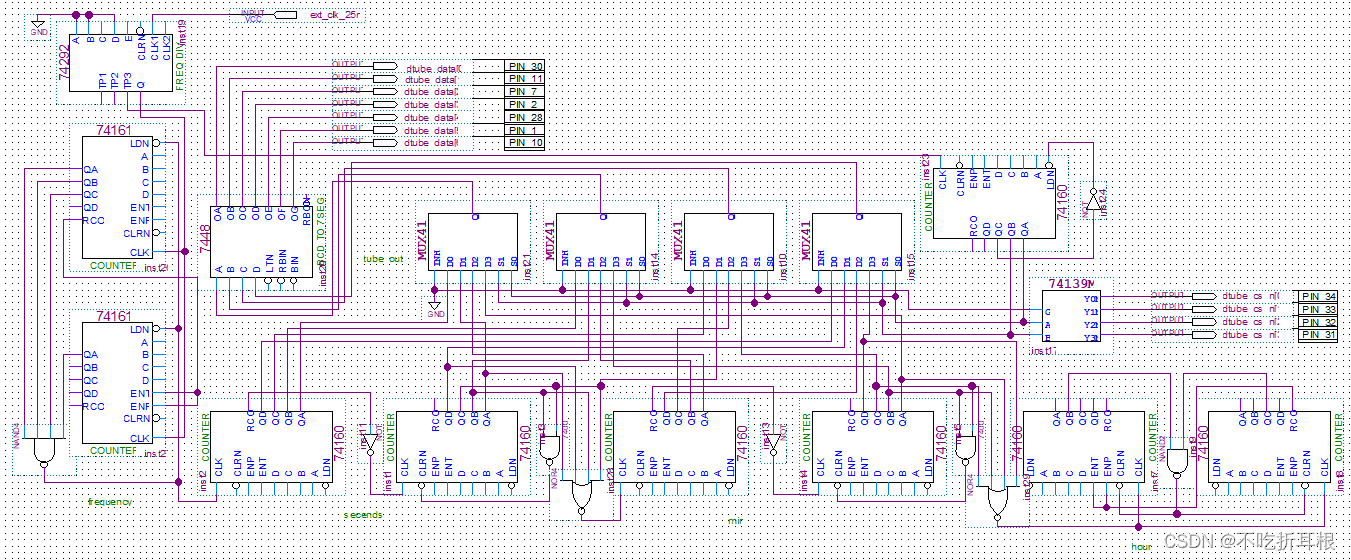

图6 实验电路图

 五、结果记录

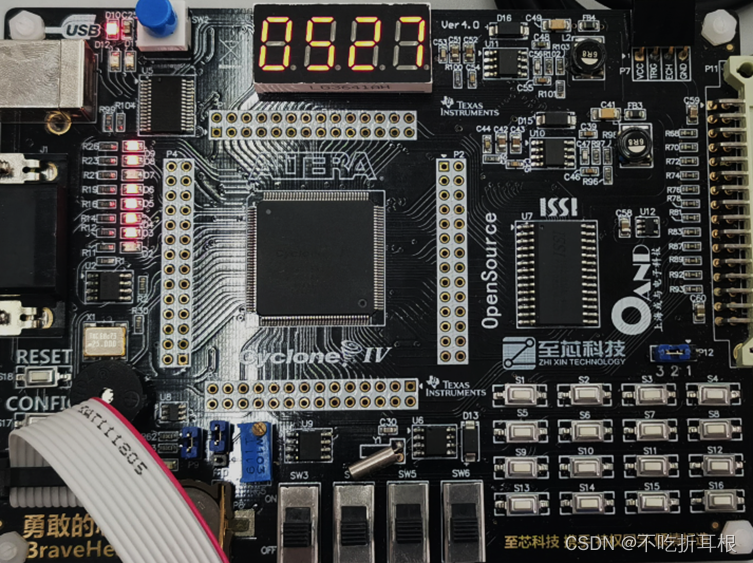

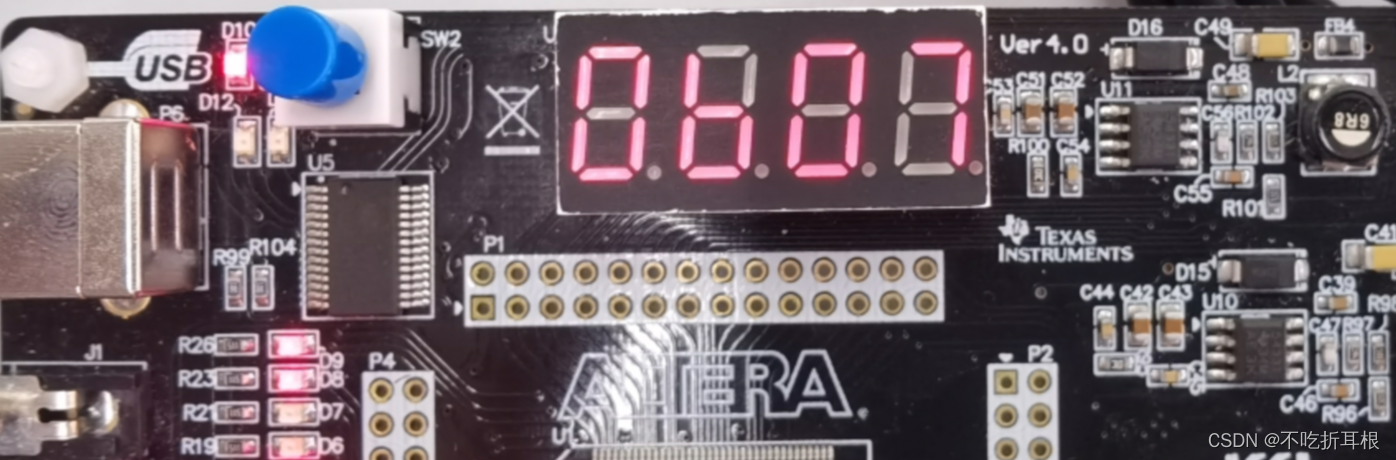

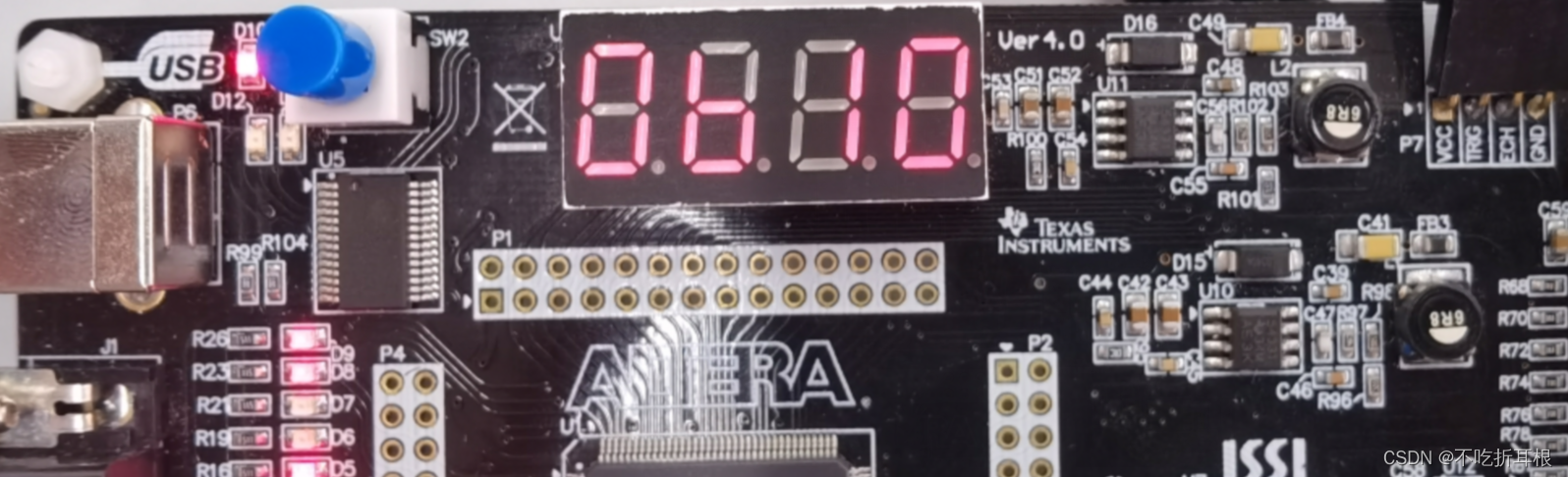

从上述图片可以看到实验电路能成功运行，并且得到正确的结果
