概述

前言

之前老是想着学的快点，就直接编译了程序就下载在开发板上跑，后来发现这样不行，因为如果程序有问题，验证和纠错的时间成本太高了（毕竟vivado跑一次花的时间很长），反过来学习仿真，下面是一点心得和体会。

开发环境

编译软件及版本：vivado 2019.2
编译语言：verilog

网上随便找了一个简单程序和仿真，先实现复现，再谈其他。下面我将先给出代码和仿真截图，再说具体的东西。

移位寄存器程序代码：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/10/16 19:42:58
// Design Name:
// Module Name: shift_register
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module shift_register(
    input clock,
    input reset,
    input load,
    input [1:0] sel,
    input [4:0] data,
    output [4:0] shiftreg
    );

    reg [4:0] shiftreg;
    always @(posedge clock)
        begin
            if(reset)
                shiftreg = 0;
           else if(load)
                shiftreg = data;
           else
                case(sel)
                    2'b00 : shiftreg = shiftreg;
                    2'b01 : shiftreg = shiftreg << 1;
                    2'b10 : shiftreg = shiftreg >> 1;
                    default : shiftreg = shiftreg;
                endcase
        end

endmodule

移位寄存器的testbench代码：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2020/10/17 11:00:37
// Design Name:
// Module Name: shift_register_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//

module shift_register_tb(

    );                                                  //declare testbench name

    reg clock;
    reg load;
    reg reset;    // declaration of signals
    wire [4:0] shiftreg;
    reg [4:0] data;
    reg [1:0] sel;

   // instantiation of the shift_reg design below
    shift_register dut(
        .clock (clock),
        .load (load),
        .reset (reset),
        .shiftreg (shiftreg),
        .data (data),
        .sel (sel)
        );

   //this process block sets up the free running clock
    initial
        begin
            clock = 0;
            forever #50 clock = ~clock;
        end

    // this process block specifies the stimulus.
    initial
        begin
            reset = 1;
            data = 5'b00000;
            load = 0;
            sel = 2'b00;

            #200
                reset = 0;
                load = 1;

            #200
                data = 5'b00001;

            #100
                sel = 2'b01;
                load = 0;

            #200
                sel = 2'b10;

            #1000
                $stop;
        end

    initial // this process block pipes the ASCII results to the terminal or text editor
        begin
            $timeformat(-9,1,"ns",12);
            $display("   Time Clk Rst Ld SftRg Data Sel");
            $monitor("%t %b %b %b %b %b %b", $realtime,clock, reset, load, shiftreg, data, sel);
        end

endmodule

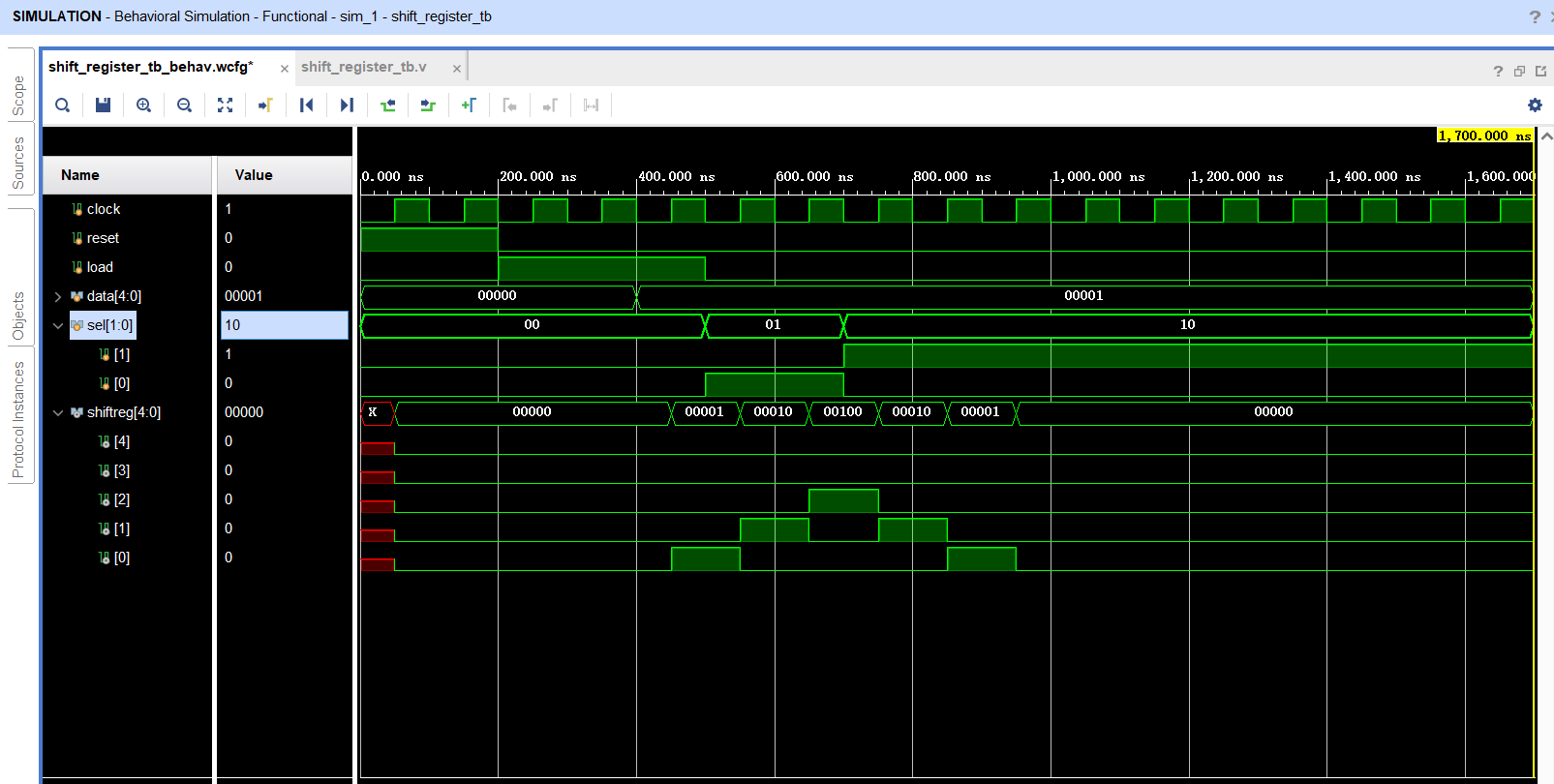

仿真截图：

在这里插入图片描述

正文

先说说为什么要写这个博客，首先是vivado更新了，用的vivado 2019.2，其次是有些地方感觉别的博主写的不详细，还有就是自己的积累，怕以后忘了。我就详详细细地写一次，一句一句地写，让更多初学者不惧怕或者说不讨厌去读代码。
我自己看别人的代码，如果格式不规整，我就看的很难受，可能有点强迫症吧。规整的代码给人清清爽爽的感觉，一目了然。我刚开始学，一句一句地代码都自己去查意思，觉得很花时间，下面我就系统一点地标注每一句代码，节约大家学习时间和成本。
我自己最开始很不习惯，编硬件描述语言需要编两份，除了主文件，还要写一个testbench???这是什么鬼？？？其实可以这么理解，因为verilog是硬件描述语言，所以我们编的module这个模块，相当于是实现某种功能，但我们进行仿真的时候，是需要给这个模块信号的，也就是常说的激励。testbench相当于编的是激励，是信号，然后加载在module这个模块上，最后才能验证我们编的module对不对。verilog是用来描述硬件的。
这里理解了以后，下面我开始讲代码的含义。

移位寄存器程序代码逐句讲解：

`timescale 1ns / 1ps

timescale表示模块的时间精度；
1ns就是下面程序模块的仿真时间单位是1ns，1ps的意思是仿真时间精度是1ps。

module shift_register(
    input clock,
    input reset,
    input load,
    input [1:0] sel,
    input [4:0] data,
    output [4:0] shiftreg
    );

这里表示建立了一个移位寄存器模块；
它的输入有clock、reset、load、sel（[1:0]代表sel这个变量是两位的(0~1)）、
data([4:0]表示data这个变量是5位的（0~4）)，
输出有shiftreg（[4:0]表示shiftreg这个变量是5位的（0~4））。

reg [4:0] shiftreg;

reg是寄存器，reg [4:0]shiftreg表示了一组寄存器。

always @(posedge clock)
        begin
            if(reset)
                shiftreg = 0;
           else if(load)
                shiftreg = data;
           else
                case(sel)
                    2'b00 : shiftreg = shiftreg;
                    2'b01 : shiftreg = shiftreg << 1;
                    2'b10 : shiftreg = shiftreg >> 1;
                    default : shiftreg = shiftreg;
                endcase
        end

always是一个过程块，当敏感信号表达式的值改变的时候，就执行一遍块内语句；
注意：always过程块是不能嵌套使用的；

always @(<敏感信号表达式>)
	begin
		块内语句
	end

begin和end相当于c/c++里面的{}；
posedge clock是指上升沿触发，相当于每次上升沿时，always过程块执行一次；
关键字posedge和negedge分别是上升沿和下降沿；
eg.同步时序电路的时钟信号为clk，clear为异步清零信号；
敏感信号可写为：

always @(posedge clk or posedge clear)

上升沿触发，高电平清0有效;

always @(posedge clk or negedge clear)

上升沿触发，低电平清0有效;

		   if(...)
                ...
           else if(...)
                ...
           else
                ...

if(条件1)
如果条件1为真，执行这里;(条件为真才执行）
else if（条件2）
否则，当条件2为真执行这里；（当条件1不为真，条件2为真时执行这里）
else
否则，执行这里。（条件1，条件2都不为真，执行这里）

  			if(reset)
                shiftreg = 0;

如果reset（复位信号）为1时，将寄存器全部置0；

 			else if(load)
                shiftreg = data;

如果load（加载信号）为1时，将data（数据）的值赋给shiftreg（寄存器）；

 			else
                case(sel)
                    2'b00 : shiftreg = shiftreg;
                    2'b01 : shiftreg = shiftreg << 1;
                    2'b10 : shiftreg = shiftreg >> 1;
                    default : shiftreg = shiftreg;
                endcase

否则，当sel（选择）的值为0时，寄存器值不变；
当sel（选择）的值为1时，寄存器值左移一位；
当sel（选择）的值为2时，寄存器值右移一位；
default(默认值）是寄存器值不变；

	2'b10

<位宽><进制><数字>
2表示这个数的位宽是2（位宽指的是时间所占位数）；这里初学者就简单地理解成位数就行；
b表示二进制；
10表示十进制的2；

移位寄存器testbench程序代码逐句讲解：

module shift_register_tb(

    );                                                  //declare testbench name

    reg clock;
    reg load;
    reg reset;    // declaration of signals
    wire [4:0] shiftreg;
    reg [4:0] data;
    reg [1:0] sel;

这里定义了一个叫shift_register_tb的模块；
在testbench（测试程序）中，
逻辑设计中的输入信号在这里对应reg型变量；
逻辑设计中的输出信号在这里对应wire型变量；

module shift_register(
    input clock,
    input reset,
    input load,
    input [1:0] sel,
    input [4:0] data,
    output [4:0] shiftreg
    );

这里我们可以对比之前的输入输出定义；
input的信号（或者说变量）都在testbench中变成了reg型；
output的信号（或者说变量）都在testbench中变成了wire型；

	shift_register dut(
        .clock (clock),
        .load (load),
        .reset (reset),
        .shiftreg (shiftreg),
        .data (data),
        .sel (sel)
        );

dut（device under test）
这个部分说白了就是把咱们之后要加的激励端口，和咱们之前写的端口连接在一起；
以.clock (clock)为例：
.clock表示原模块（shift_register）的端口，clock表示当前模块shift_register_tb中的端口，
.clock (clock)就表示把两个模块的端口衔接起来；
这在verilog中叫做模块例化，初学者给它看成两个端口衔接的程序就行；

 	initial
        begin
            clock = 0;
            forever #50 clock = ~clock;
        end

testbench中使用initial或者always语句块产生激励，这里使用的是initial；
forever循环语句常用于产生周期性的波形，它只能写在initial块中；
#表示延迟的意思
#50表示延迟50个单位，这里延迟的单位由一开始的timescale 1ns/1ps控制；timescale 1ns/1ps表示时间单位是1ns，精度是1ps；
这里#50 就表示延迟50ns；
~表示取反
clock = ~clock的意思就是每过50ns，时钟取反一次；

每过50ns，时钟取反一次

 	 initial
        begin
            reset = 1;
            data = 5'b00000;
            load = 0;
            sel = 2'b00;

            #200
                reset = 0;
                load = 1;

            #200
                data = 5'b00001;

            #100
                sel = 2'b01;
                load = 0;

            #200
                sel = 2'b10;

            #1000
                $stop;
        end

这一段连起来的意思就是：
初始时：
reset值为1、data值为00000（二进制）、load值为0、sel值为00（二进制）；
过200ns后：
将reset值置为0、load值置为1；
再过200ns（相当于400ns后）：
将data的值置为00001（二进制）；
再过100ns（相当于500ns后）：
将sel的值置为01（二进制）、load置为0；
再过200ns（相当于700ns后）：
将sel的值置为10（二进制）；
再过1000ns（相当于1700ns后）：
激励（程序）停止赋值；

	initial // this process block pipes the ASCII results to the terminal or text editor
        begin
            $timeformat(-9,1,"ns",12);
            $display("   Time Clk Rst Ld SftRg Data Sel");
            $monitor("%t %b %b %b %b %b %b", $realtime,clock, reset, load, shiftreg, data, sel);
        end

$timeformat(-9,1,"ns",12);

$是一种标识符，timeformat是打印的格式设置，类似于C语言的printf（）；
-9表示ns、1是打印时间值时，小数点后保留1位、
“ns”是在时间值后面打印的一个后缀字符串、
12表示这所有的字符串长度为12（相当于9+1+2），不足长度的在之前补空格；

$display("   Time Clk Rst Ld SftRg Data Sel");
$monitor("%t %b %b %b %b %b %b", $realtime,clock, reset, load, shiftreg, data, sel);

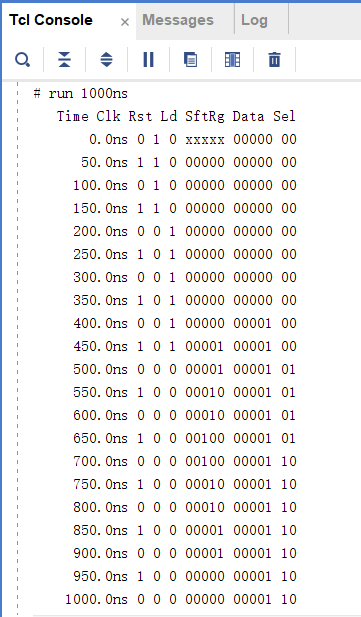

display是让控制台显示出字符串，monitor表示动态监测，具体如下图：

在这里插入图片描述

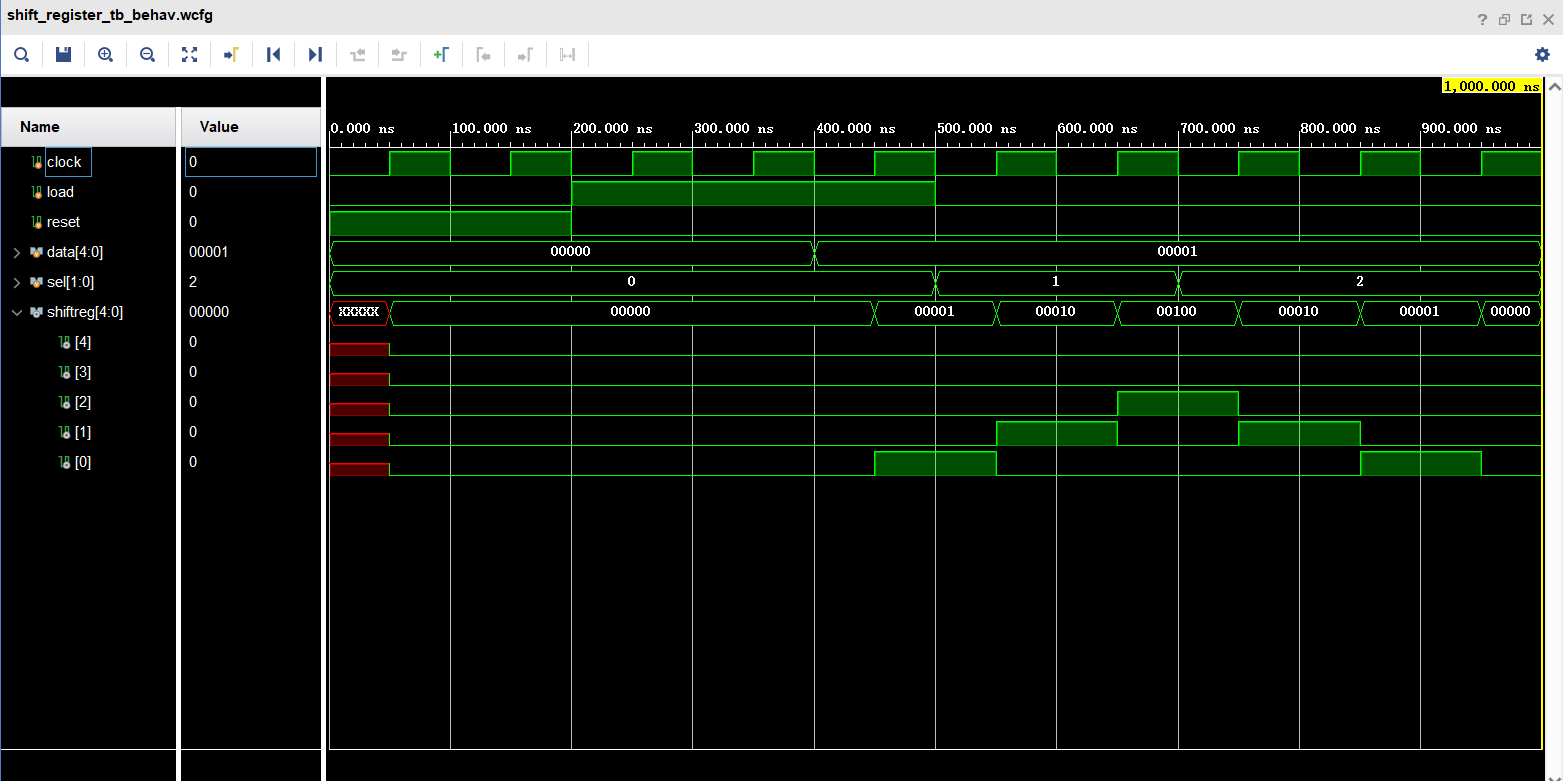

仿真结果

在这里插入图片描述
初始时：
reset值为1、data值为00000（二进制）、load值为0、sel值为00（二进制）；
200ns时：
reset值为0、data值为00000（二进制）、load值为1、sel值为00（二进制）；
400ns时：
reset值为0、data值为00001（二进制）、load值为1、sel值为00（二进制）；
500ns时：
reset值为0、data值为00001（二进制）、load值为0、sel值为01（二进制）；
550ns时在上升沿：
由于sel值为01，功能是寄存器值左移一位，
所以data的值由00001变成了00010（1左移1位）；
650ns时在上升沿：
由于sel值为01，功能是寄存器值左移一位，
所以data的值由00010变成了00100（1再左移1位）；
700ns时：
reset值为0、data值为00001（二进制）、load值为0、sel值为10（二进制）；
750ns时在上升沿：
由于sel值为10，功能是寄存器值右移一位，
所以data的值由00100变成了00010（1右移1位）；
850ns时在上升沿：
由于sel值为10，功能是寄存器值右移一位，
所以data的值由00010变成了00001（1再右移1位）；
950ns时在上升沿：
由于sel值为10，功能是寄存器值右移一位，
所以data的值由00001变成了00000（1再右移1位）；
1700ns时，仿真程序停止。

谢谢阅读~

参考文献

链接：https://blog.csdn.net/leon_zeng0/article/details/78441871
链接：https://blog.csdn.net/liudongdong19/article/details/80993203
链接：https://blog.csdn.net/qq_38791897/article/details/107870029
