实验博客2 ,数字系统设计及仿真

一，实验目的：

熟悉并掌握数字系统及仿真的使用

二，实验环境：

ModelSim

三，实验类容：

学习使用verilog可控移位函数的设计和实现，并使用ModelSim工具进行仿真。

四，实验原理：

可控移位函数其功能是一个可以控制左右移动位数的移位器，其代码及测试代码如下图所示：

unction [15:0] shift;
input [15:0] data;
input [3:0] n;
input ct1;
begin
case(ctl)
1"bl:shift=data<<n;
1'b0:shift=data>>n;
default:shift=16'dx;
endcase
end
endfunction
对该函数编写的测试模块代码如下：
module tb_53;
reg [15:0] data_in,data_out;
reg {3:0] ni
reg control;
initial
begin

data_in=16'd8;n=0;contro1=0;
#10 n=1；
#10 control=1;
#10 n=2；
#10 control=0;
#10 $stop；
end
always @(n,data_in,control)

data_out=shift(data_in,n,control);
endmodule'

五，实验类容即步骤：

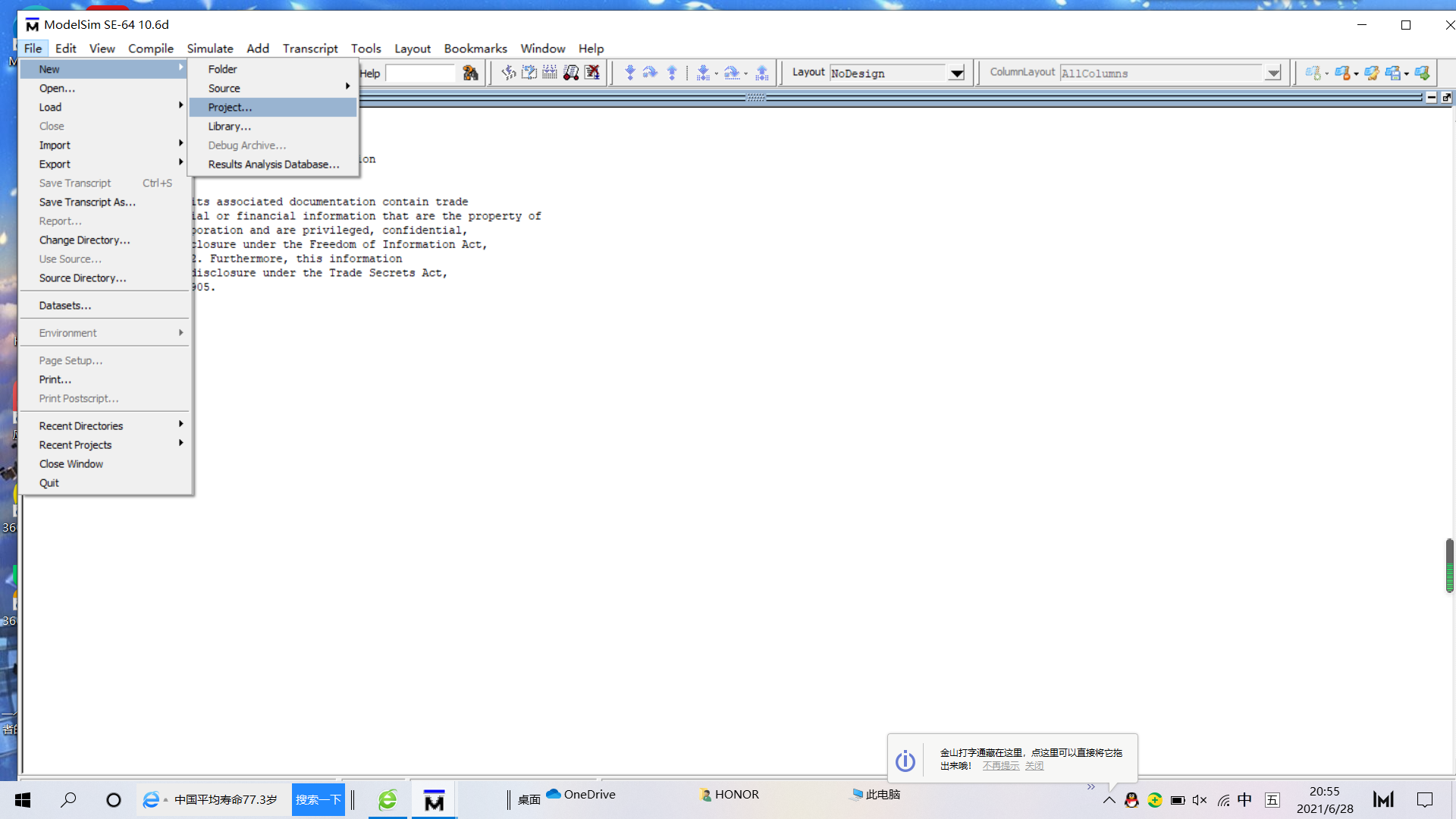

1，建立ModelSim工程，如图：

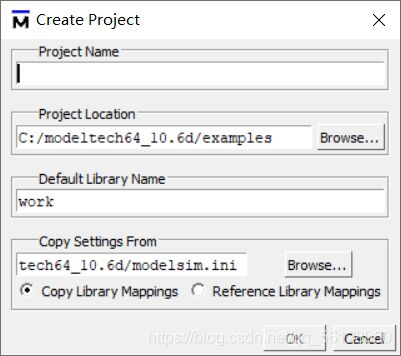

2， 单击 OK 按钮后，会出现下图界面:

选 Create New File(新建文件)或者 Add Existing File(添加已存在文件)。选择 Add Existing File，

3，选择要添加的文件，单击“打开”按钮，在其中选择 copy to project directory，单击OK 按钮。
 选择 Compile->Compile All，编辑所有文件，没有出错，文件状态 应该都是绿色的对号，否则点击屏幕下方的 Transcript，查看出错信息，直至无误。

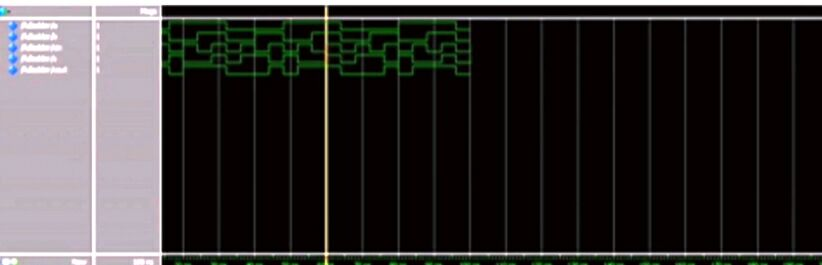

4。开始仿真及仿真结果：

五.视频链接：https://www.bilibili.com/video/BV1Fb4y1y7wY?share_source=copy_web
