Simulink：自定义simscape库并添加到Library Browser中

开始以为自定义库完成以后就能在Library Browser中搜索到，后来发现不是，还需要自己添加一下。

总的分为两大步：

一、创建simscape自定义库

二、将自定义库添加到Library Browser

以下是详细步骤：

一、创建simscape自定义库

（更详细的内容可在matlab的帮助中搜索关键字 “ssc_build” 或 "Building Custom Block Libraries"，版本2018b）

1、创建目录 XXX+LiBatteryElements

其中XXX为任意matlab可识别路径，+LiBatteryElements为ssc文档所在文件夹，文件夹名的第一位必须为“+”。

2、在目录下创建.ssc文档

具体可参看simscape language。

3、切换MATLAB当前路径到 XXX+LiBatteryElements，在命令行窗口输入命令“ssc_build”。在路径XXX下生成文件名为LiBatteryElements_lib.slx的自定义库。

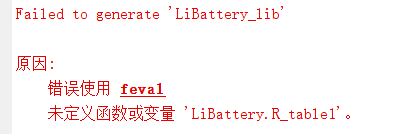

(使用ssc_build在有的路径下会创建失败，错误提示如下，部分情况下修改路径名可以创建成果，原因未明。）

二、将自定义库添加到Library Browser

（更详细的内容可在matlab的帮助中搜索关键字“Add Libraries to the Library Browser”，版本2018b）

1、创建路径E:Program FilesMATLABR2018bZ_MyLibrary，在MATLAB搜索路径中添加该路径，路径可自定义。

2、将+LiBatteryElements文件夹和生成的自定义库LiBatteryElements_lib.slx保存在当前路径下。

3、创建slblocks.m文件，输入以下内容

function blkStruct = slblocks
		Browser.Library = 'LiBatteryElements_lib';%生成自定义库的文件名
		Browser.Name = 'Z_MyLibrary';%在Browser内显示的库名
		blkStruct.Browser = Browser;

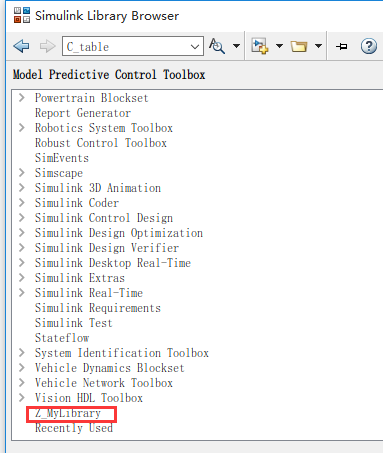

4、刷新Library Browser界面，F5或右键选择刷新。

备注：

1、X:Program FilesMATLABR2018btoolboxphysmodsimscapelibrarym 该路径下是simscape自带的库，可参考ssc文档和slblocks.m文件的结构内容

2、X:Program FilesMATLABR2018btoolboxphysmodsimscapesimscapem 该路径下有几个关于ssc命令的m文件
