一、模块Moudle调用回调函数位置
软件版本：R2021a
在simulink创建module后，单击右键，选择下图中的“Module Properties”。
选择弹出界面的“Callbacks”按钮，则会出现下图左侧的Module回调函数和右侧的回调函数编辑框。
在右侧回调函数编辑框，既可以输入“disp（‘I am a handsome boy!’）”可执行语句，又可以输入可执行的m文件名字！
二、示例
2.1建立一个simulnk模型
如下图所示，模型主要包含Constant、Gain和to Workspace三个模块。

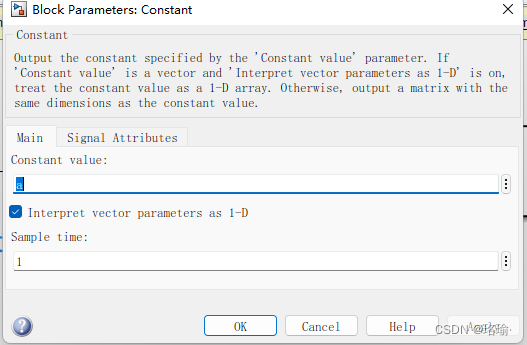

其中，Constant设置如下：

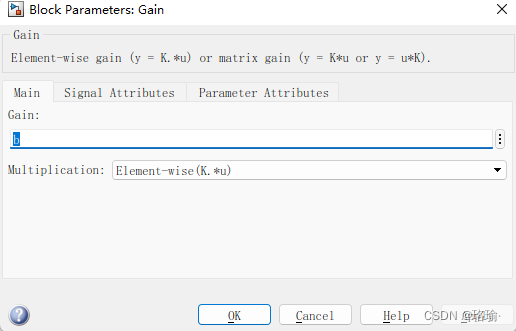

Gain设置如下：

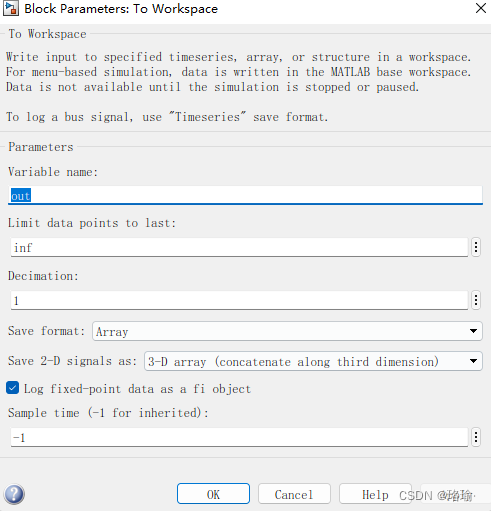

to Workspace设置如下：
2.2 设置Moudle回调函数
首先，为Constant、Gain参数赋初值。我们新建了一个test.m文件，输入代码如下：
a=2;
b=4;

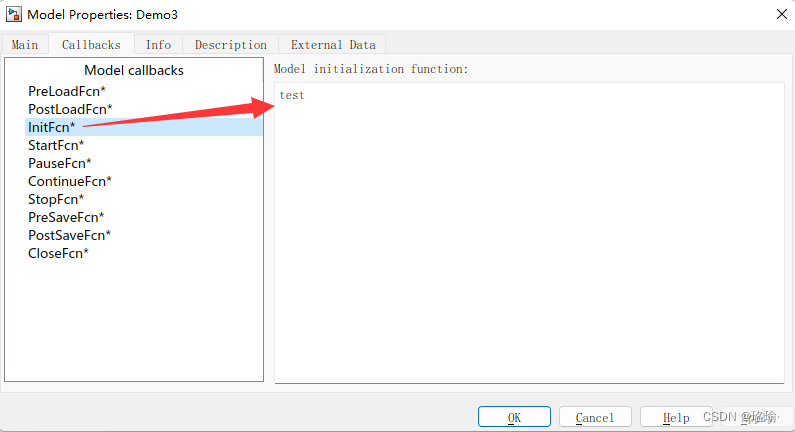

然后，在下图中InitFcn的回调函数输入“test”；那么，运行仿真，则会对模块参数进行初始化赋值。

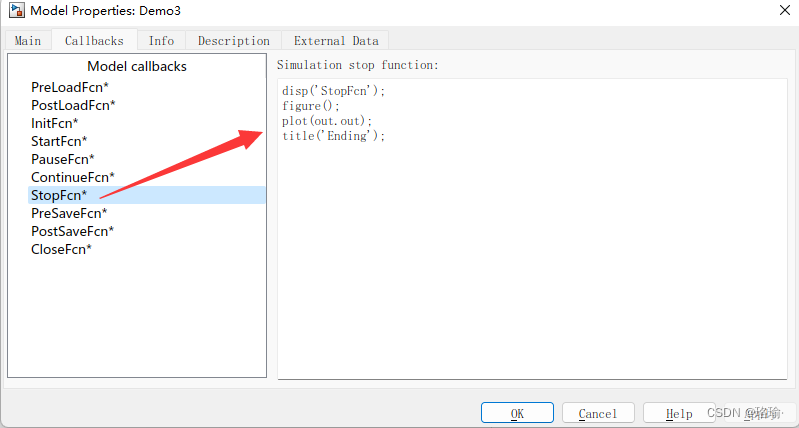

接着，我们将输出的数据，进行绘图处理。在StopFcn回调函数下，输入下图代码：
代码如下：
figure();
plot(out.out);

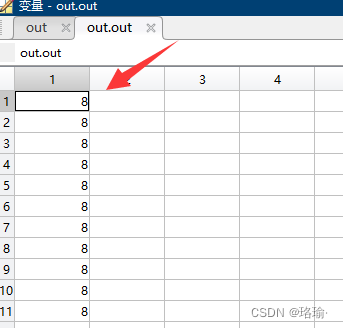

title('Ending');这里plot绘制的参数要填写根据实际输出的变量，具体可以查看下图工作区的变量表。

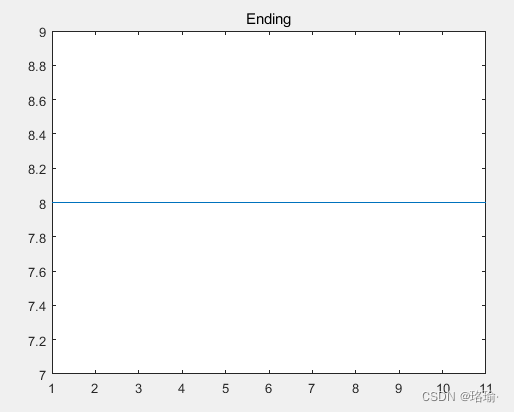

2.3运行仿真，绘制结果，如下图所示。
