概述

阿里云物联网平台定义的标准数据格式为Alink JSON。对于低配置且资源受限或者对网络流量有要求的设备，不适合直接构造JSON数据与物联网平台通信，可将原数据透传到物联网平台。物联网平台提供数据解析功能，可以根据您提交的脚本，将数据在设备自定义格式和JSON格式之间转换。

自定义透传适合的场景为采用廉价单片机、功能比较弱的DTU方案，这些DTU对json这种格式解析可能比较费劲。

一、新建产品

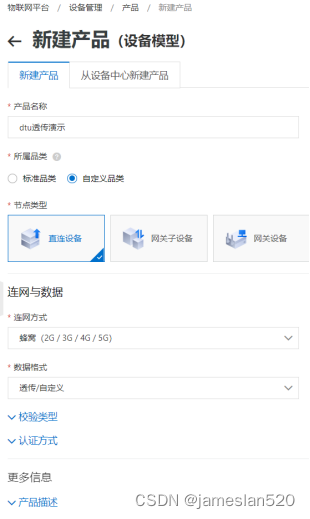

1.新建产品

我们选择“自定义品类”，节点类型为“直连设备”，最重要的是数据格式一定要选择“透传/自定义”。

2.添加功能

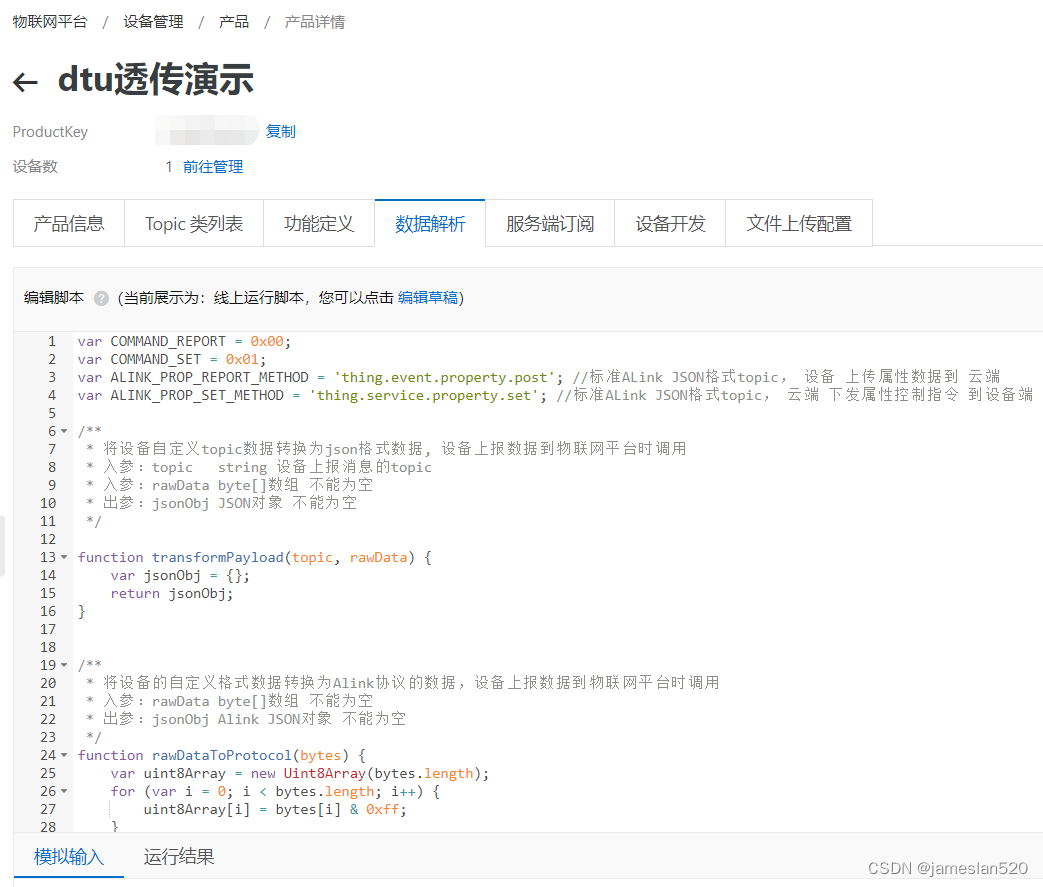

3.编写解析脚本

var COMMAND_REPORT = 0x00;
var COMMAND_SET = 0x01;
var ALINK_PROP_REPORT_METHOD = 'thing.event.property.post'; //标准ALink JSON格式topic， 设备 上传属性数据到 云端
var ALINK_PROP_SET_METHOD = 'thing.service.property.set'; //标准ALink JSON格式topic， 云端 下发属性控制指令 到设备端

/**
 * 将设备自定义topic数据转换为json格式数据, 设备上报数据到物联网平台时调用
 * 入参：topic   string 设备上报消息的topic
 * 入参：rawData byte[]数组 不能为空
 * 出参：jsonObj JSON对象 不能为空
 */
function transformPayload(topic, rawData) {
	var jsonObj = {};
	return jsonObj;
}

/**
 * 将设备的自定义格式数据转换为Alink协议的数据，设备上报数据到物联网平台时调用
 * 入参：bytes byte[]数组 不能为空
 * 出参：jsonMap Alink JSON对象 不能为空
 */
function rawDataToProtocol(bytes) {
	var uint8Array = new Uint8Array(bytes.length);
	for (var i = 0; i < bytes.length; i++) {
		uint8Array[i] = bytes[i] & 0xff;
	}
	var dataView = new DataView(uint8Array.buffer, 0);
	var jsonMap = new Object();
	var fHead = uint8Array[0];
	if (fHead == COMMAND_REPORT) {
		jsonMap['method'] = ALINK_PROP_REPORT_METHOD;
		jsonMap['version'] = '1.0';
		jsonMap['id'] = '' + dataView.getInt32(1);
		var params = {};
		params['LightVolt'] = dataView.getInt32(5);
		params['PowerSwitch'] = uint8Array[9];
		jsonMap['params'] = params;
	}
	return jsonMap;
}

/**
 *  将Alink协议的数据转换为设备能识别的格式数据，物联网平台给设备下发数据时调用
 *  入参：json Alink JSON对象  不能为空
 *  出参：payloadArray byte[]数组      不能为空
 *
 */
function protocolToRawData(json) {
        var method = json['method'];
        var id = json['id'];
        var version = json['version'];
        var payloadArray = [];
        if (method == ALINK_PROP_SET_METHOD)
        {
            var params = json['params'];
            var prop_int32 = params['LightVolt'];
            var prop_bool = params['PowerSwitch'];
            //按照自定义协议格式拼接 rawdata
            payloadArray = payloadArray.concat(buffer_uint8(COMMAND_SET));
            payloadArray = payloadArray.concat(buffer_int32(parseInt(id)));
            payloadArray = payloadArray.concat(buffer_int32(parseInt(prop_int32)));
            payloadArray = payloadArray.concat(buffer_uint8(prop_bool));
        }
        return payloadArray;
    }

//以下是部分辅助函数
function buffer_uint8(value) {
    var uint8Array = new Uint8Array(1);
    var dv = new DataView(uint8Array.buffer, 0);
    dv.setUint8(0, value);
    return [].slice.call(uint8Array);
}
function buffer_int16(value) {
    var uint8Array = new Uint8Array(2);
    var dv = new DataView(uint8Array.buffer, 0);
    dv.setInt16(0, value);
    return [].slice.call(uint8Array);
}
function buffer_int32(value) {
    var uint8Array = new Uint8Array(4);
    var dv = new DataView(uint8Array.buffer, 0);
    dv.setInt32(0, value);
    return [].slice.call(uint8Array);
}
function buffer_float32(value) {
    var uint8Array = new Uint8Array(4);
    var dv = new DataView(uint8Array.buffer, 0);
    dv.setFloat32(0, value);
    return [].slice.call(uint8Array);
}

// 以下为脚本模版，您可以基于以下模版进行脚本编写

/**
 * 将设备自定义topic数据转换为json格式数据, 设备上报数据到物联网平台时调用
 * 入参：topic   string 设备上报消息的topic
 * 入参：rawData byte[]数组 不能为空
 * 出参：jsonObj JSON对象 不能为空
 */
/* function transformPayload(topic, rawData) {
    var jsonObj = {};
    return jsonObj;
} */

/**
 * 将设备的自定义格式数据转换为Alink协议的数据，设备上报数据到物联网平台时调用
 * 入参：rawData byte[]数组 不能为空
 * 出参：jsonObj Alink JSON对象 不能为空
 */
/* function rawDataToProtocol(rawData) {
    var jsonObj = {};
    return jsonObj;
} */

/**
 *  将Alink协议的数据转换为设备能识别的格式数据，物联网平台给设备下发数据时调用
 *  入参：jsonObj Alink JSON对象  不能为空
 *  出参：rawData byte[]数组      不能为空
 *
 */
/* function protocolToRawData(jsonObj) {
    var rawdata = [];
    return rawdata;
}
 */
