概述

什么是DTU？

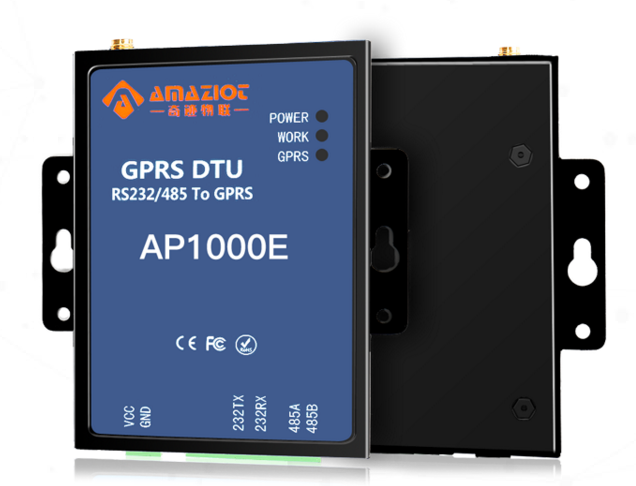

数据传输单元DTU(Data Transfer unit)，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。广义地讲，在进行通信时，传输数据的链路两端负责发送数据信息的模块单元都称之为DTU，在它的作用下对所传信息进行格式转换和数据整理校验。狭义地讲，DTU一般特指无线通讯中的下位GPRS/CDMA发射终端设备。前者是一种模块，而后者则是设备。后面的介绍如果不加特别说明，都是指后者（下位发射终端设备）。
在这里插入图片描述
和DTU有关的名词解释？
（1）什么是上位机和下位机？
上位机和下位机是一个相对的概念，在通信中，有主从关系的一对设备，负责提交信息的终端设备是下位机，负责处理提交信息的设备是上位机。DTU设备大多数情况下就属于下位机，而负责处理DTU回传信息的数据中心就是上位机，典型的应用方式是多台DTU对应一个数据中心。但是上位机和下位机不一定都是一一对应，他们可以是一个下位机对应一个或多个上位机，也可以是一个上位机对应一个或多个下位机，具体的对应方式要视应用而定。
（2）什么是数据中心？
数据中心是指对下位机回传的信息进行采集、汇总和处理，并对下位机进行一定控制和管理的上位机系统，他包括完整的计算机硬件设备和特定的完整软件功能。
（3）什么是全透明传输？
全透明传输就是对IP包不作任何操作和改变，只是简单的发送过程。通俗的讲就是，全透明传输时，数据在发送前和发送后的格式、内容都不发生变化，远端数据中心接收的数据与现场采集的数据是一样的，数据在传输过程中不发生变化，如果IP包有任何的操作和改变，就不是完全意义上的全透明了。
在这里插入图片描述
DTU工作原理
DTU与服务器之间的通信是由GPRS DTU端（客户端）发起的，服务器端通过发回反馈或接受通信来对DTU端做出响应。DTU端与服务器端共同组成了基于GPRS和INTERNET网络通信的应用系统。相比DTU端，服务器端安装有更为复杂的应用程序，能够接受任何DTU端发起的通信请求，并时刻检测链路中的通信状态，从而实现实时数据采集、数据库服务等应用。

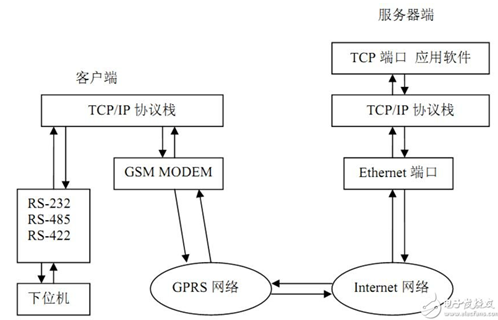

DTU端与服务器端的通信和协议转换的过程见下面的示意图：

DTU的四个核心功能？
　1、支持自动心跳，保持永久在线
　2、提供串口数据双向转换功能
　3、内部集成TCP/IP协议栈
4、支持参数配置，永久保存

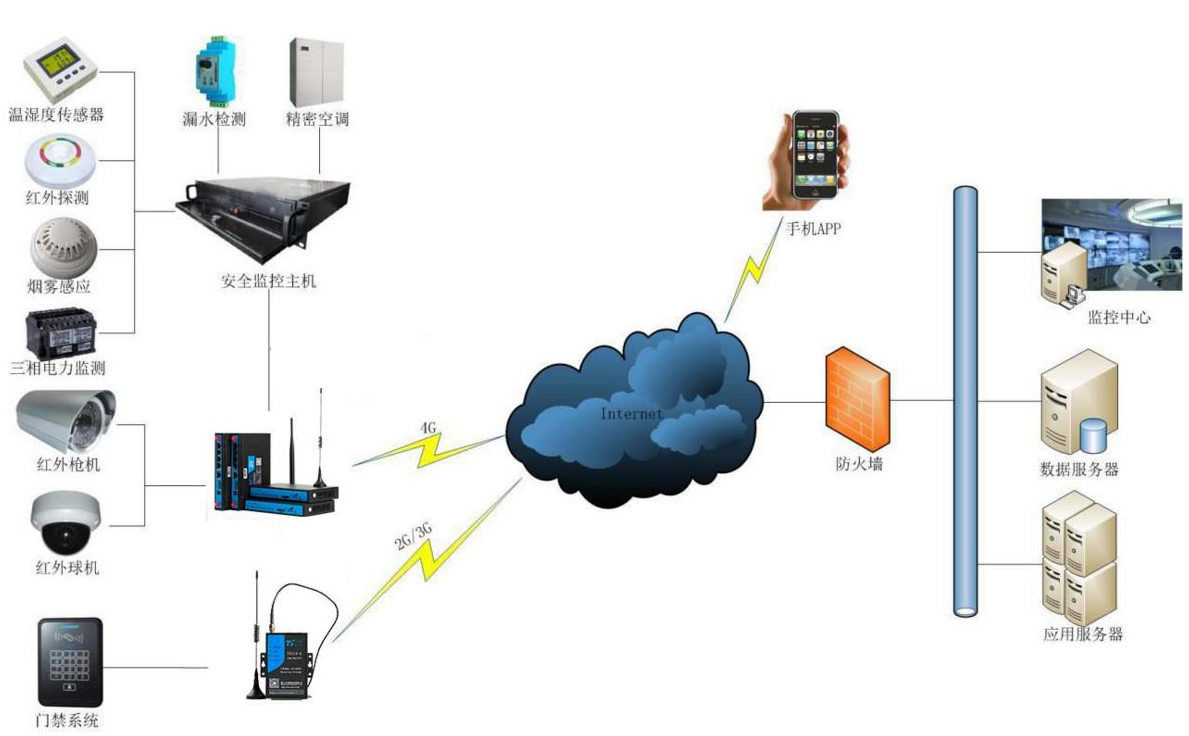

北京奇迹物联的DTU方案，覆盖2G/4G/NB-IOT能够适应各种设备场景互联的需求，兼容性，适应性强，行业运用广泛。公司自主研发的DTU目前已经应用在工业物联网领域，小区自动售水，电力行业，智能零售等领域，推动物联网场景化应用不断前行
在这里插入图片描述
DTU测试前需要做什么准备工作？
在对DTU进行测试前，需要有以下条件：
（1）一个公网IP地址或独立域名；
有些情况下，测试环境中的计算机由于在内部局域网，所以无法拥有独立的公网IP地址和域名地址，这样就需要通过拨号上网获得独立公网IP，也可以在测试环境中的路由器上设置DMZ主机映射或者端口映射来使计算机能够穿透内网，以便计算机可以与DTU能够进行正常应答。
（2）一张开通GPRS数据业务的SIM卡（测试GPRS DTU必须），或者一张开通CDMA数据业务的UIM卡（测试CDMA DTU必须）；
（3）一台带有9Pin RS232串口的台式计算机或笔记本电脑（或USB转TTL）；
这台计算机用来对DTU的参数进行设置和调整，同时在测试的时候，可以连接DTU作为虚拟数据源设备，通过串口调试工具与上位机数据中心收发数据。当然，这台计算机在满足条件1的情况下可以既是上位机数据中心，同时也是虚拟数据源下位机。但是在第二种测试目的的时候，要尽量避免这么做，以免对测试本身产生怀疑。
