概述
rtthread 以太网 (LAN8720A)
基于以太网的应用mqtt，在**rtthread 以太网 (LAN8720A)**中已经实现了tcp/ip通信正常，接下需要启用mqtt模块，
嵌入式mqtt设备
rtthread 启用mqtt
在rtthread中田间 pahomqtt 软件包，并右键详细配置
软件包
|---->property
| |---->Paho MQTT:嵌入式平的的Eclipse Paho MQTT C/C++客户端 √
| |---->使能MQTT示例 √
修改示例代码
路径：rtthreadpackagespahomqtt-v1.1.0samples
#define MQTT_URI "tcp://192.168.1.100:61613" //设置mqtt服务器ip和端口
#define MQTT_USERNAME "admin" //设置mqtt连接用户名
#define MQTT_PASSWORD "password" //设置mqtt连接用户密码
#define MQTT_SUBTOPIC "mqtt_test" //设置订阅topic
#define MQTT_PUBTOPIC "mqtt_test" //设置发送消息topic
mqtt服务器
mqtt服务器软件 apache-apollo-1.7.1-windows-distro.zip 下载地址
mqtt服务器创建
解压apache-apollo-1.7.1-windows-distro.zip
cd apache-apollo-1.7.1bin
apollo.cmd create mymqtt_server //创建服务器实例
创建成功后会在bin目录中创建一个 mybroker
|----->mymqtt_server
| |----->bin 运行脚本
| |----->etc 环境配置
| |----->users.properties 用来配置可以使用服务器的用户以及相应的密码。
| |----->groups.properties 持有群体的用户映射，可以通过组而不是单个用户简化访问控制列表。
| |----->black-list.txt 用来存放不允许连接服务器的IP地址，相当于黑名单类似的东西。
| |----->login.config 是一个服务器认证的配置文件，
| |----->apollo.xml 服务器主配置文件该配置文件用于控制打开的端口，队列，安全，虚拟主机设置等。
| |----->data 存储持久化数据
| |-----> log 运行日志
| |----->tmp 临时文件密码
返回信息
------------------------------------------------------------
Creating apollo instance at: mymqtt_server
Generating ssl keystore...
Warning:
JKS ├▄╘┐┐Γ╩╣╙├╫¿╙├╕±╩╜íú╜¿╥Θ╩╣╙├ "keytool -importkeystore -srckeystore keystore -destkeystore keystore -deststore
type pkcs12" ╟¿╥╞╡╜╨╨╥╡▒Ω╫╝╕±╩╜ PKCS12íú
You can now start the broker by executing:
"D:Program FilesMQTT_serverapache-apollo-1.7.1binmymqtt_serverbinapollo-broker" run
Or you can setup the broker as Windows service and run it in the background:
"D:Program FilesMQTT_serverapache-apollo-1.7.1binmymqtt_serverbinapollo-broker-service" install
"D:Program FilesMQTT_serverapache-apollo-1.7.1binmymqtt_serverbinapollo-broker-service" start
配置mqtt
mymqtt_server/bin/etc/apollo.xml
修改服务器ip信息
<web_admin bind="http://192.168.1.100:61680"/>
<web_admin bind="https://192.168.1.100:61681"/>
<connector id="tcp" bind="tcp://192.168.1.100:61613" connection_limit="2000"/>
<connector id="tls" bind="tls://192.168.1.100:61614" connection_limit="2000"/>
<connector id="ws" bind="ws://192.168.1.100:61623" connection_limit="2000"/>
<connector id="wss" bind="wss://192.168.1.100:61624" connection_limit="2000"/>
启动mqtt 服务
cd apache-apollo-1.7.1binmymqtt_serverbin
apollo-broker.cmd run
返回信息
------------------------------------------------------------
_____ .__ .__
/ _ ______ ____ | | | | ____
/ /_ \____ / _ | | | | / _
/ | |_> > <_> ) |_| |_( <_> )
____|__ / __/ ____/|____/____/____/
/|__| Apache Apollo (1.7.1)
oading configuration file 'D:Program FilesMQTT_serverapache-apollo-1.7.1binmymqtt_serveretcapollo.xml'.
NFO | OS : Windows 10 10.0
NFO | JVM : Java HotSpot(TM) 64-Bit Server VM 1.8.0_271 (Oracle Corporation)
NFO | Apollo : 1.7.1 (at: D:Program FilesMQTT_serverapache-apollo-1.7.1)
NFO | Starting store: leveldb store at D:Program FilesMQTT_serverapache-apollo-1.7.1binmymqtt_serverdata
NFO | Accepting connections at: tcp://192.168.1.100:61613
NFO | Accepting connections at: tls://192.168.1.100:61614
NFO | Accepting connections at: ws://192.168.1.100:61623/
NFO | Accepting connections at: wss://192.168.1.100:61624/
NFO | Administration interface available at: https://192.168.1.100:61681/
NFO | Administration interface available at: http://192.168.1.100:61680/
通过返回信息可以看到
MQTT服务器TCP连接端口：tcp://192.168.1.100:61613
后台登录接口：
https://192.168.1.100:61681/
http://192.168.1.100:61680/
初始默认帐号是admin，密码password
mqtt 服务器创建topc
进入后台管理
在浏览器中输入 http://192.168.1.100/
输入账户admin，密码password
即可看到mqtt管理控制页

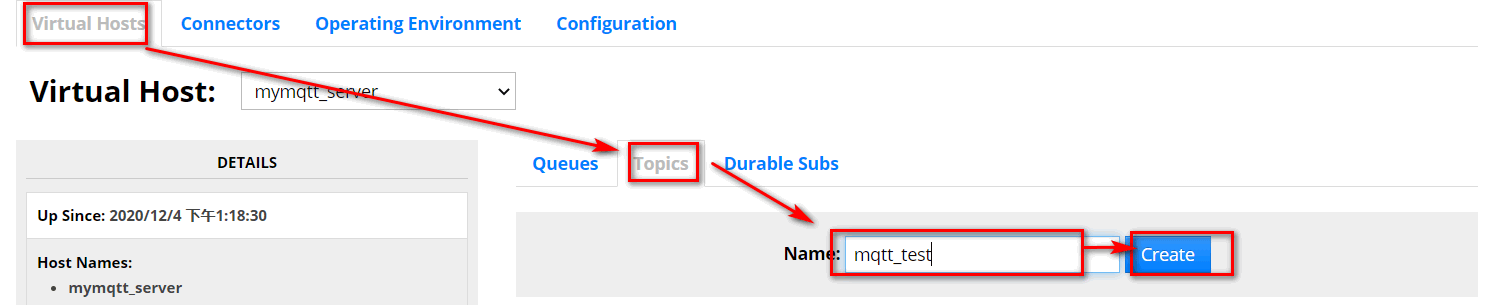

选择 Virtual Hosts -->点击Topics创建主题 mqtt_test

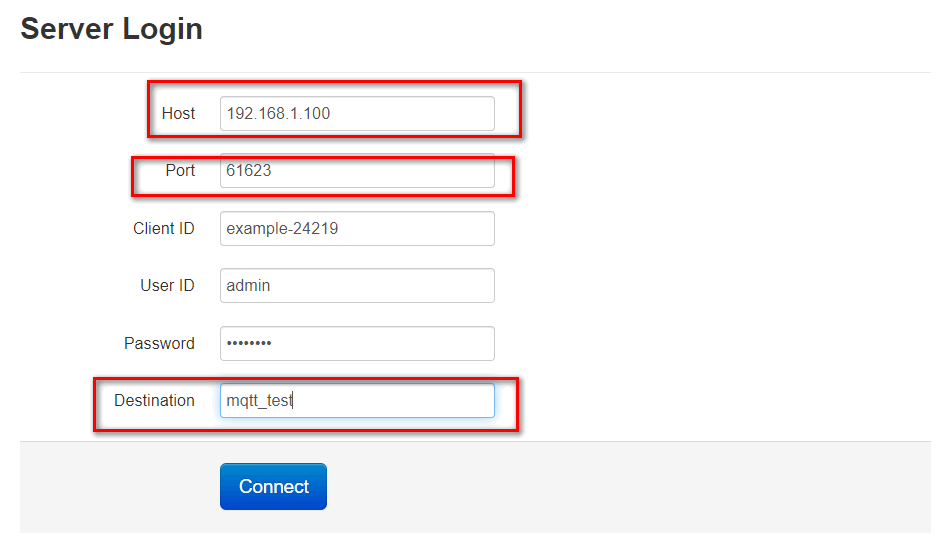

启动mqtt demo 测试服务器
路径：apache-apollo-1.7.1/examples/mqtt/websocket/index.html
浏览器中打开index.html
在Destination中填写一下信息
host：192.168.1.100
port：默认
Destination： mqtt_test （需要订阅的主题）

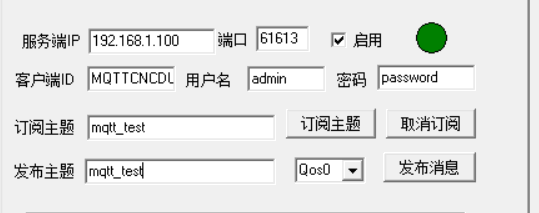

连接pc端mqtt客户端
COMNET 下载地址
打开 COMNET.exe
选择网络，选择MQTT
服务器端IP：192.168.1.100
端口号：61613
用户名：admin
密码：password
点击启用
订阅主题：mqtt_test并点击订阅主题
发布主题：mqtt_test
点击启用后反馈信息
[2020/12/4 13:18:02 369] 正在连接MQTT服务器...
[2020/12/4 13:18:33 497] MQTT连接成功
连接rtthread 设备到mqtt服务器
启动设备连接mqtt服务器
msh />mqtt_start
[D/mqtt.sample] inter mqtt_connect_callback!
[D/mqtt] ipv4 address port: 61613
[D/mqtt] HOST = '192.168.1.100'
msh />[I/mqtt] MQTT server connect success.
[I/mqtt] Subscribe #0 test OK!
[D/mqtt.sample] inter mqtt_online_callback!
启动设备发送mqtt
msh />mqtt_publish mqtt_test
msh />[D/mqtt.sample] mqtt sub callback: mqtt_test test
启动设备接受mqtt
msh />mqtt_subscribe mqtt_test
[D/mqtt] MQTT client topic(mqtt_test) is already subscribed.
设备提示意见连接到了mqtt服务器中

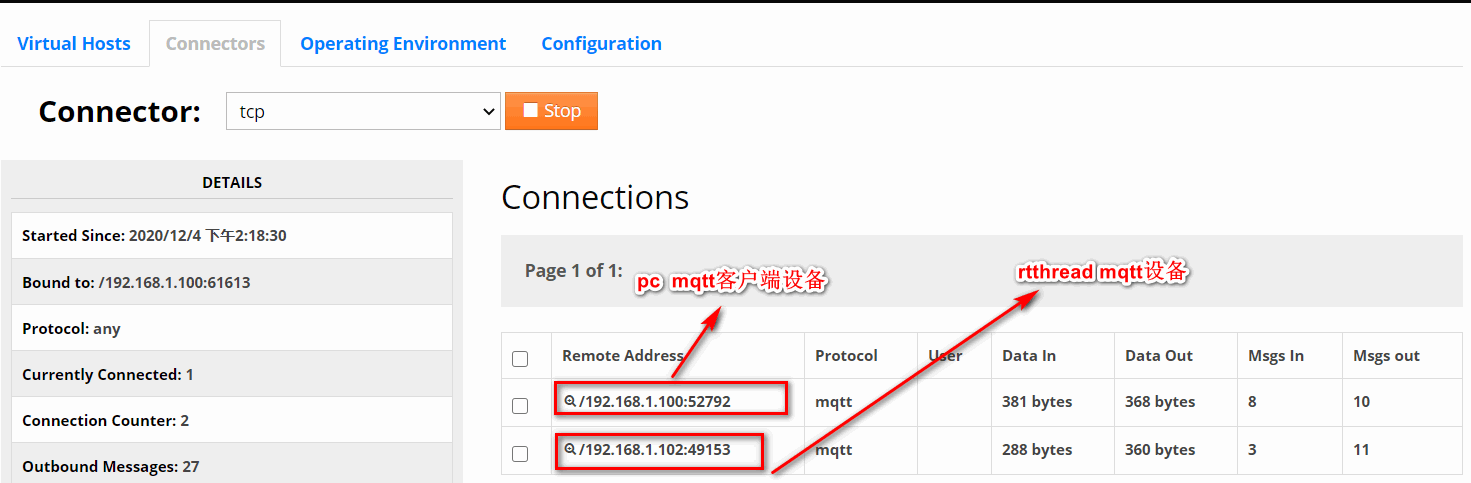

通过服务器的connectors标签页中看到连接设备
mqttserver发送测试
在mqtt demo页中发送信息栏中填写信息点击send
- 在pc mqtt客户端接受信息
[2020/12/4 14:06:41 124] MQTT[TOPIC:mqtt_test]接收9字节:
[2020/12/4 14:06:41 132] send_test
- rtthread 设备接受信息
[D/mqtt.sample] mqtt sub callback: mqtt_test send_test
mqttserver接受测试
在mqtt客户端填写信息，点击发布消息–>即可在测试网页中看到接收到的信息
rtthread 设备接受信息
[D/mqtt.sample] mqtt sub callback: mqtt_test send_test
在mqtt demo页中看到接收到的信息
send_test
rtthread 设备发送测试
- 设备发送mqtt
msh />mqtt_publish mqtt_test
msh />[D/mqtt.sample] mqtt sub callback: mqtt_test test
在mqtt demo页中看到接收到的信息
test
- 在pc mqtt客户端接受信息
[2020/12/4 14:06:41 124] MQTT[TOPIC:mqtt_test]接收9字节:
[2020/12/4 14:06:41 132] test
