概述

作者JesseLiu（liujie@zzltsw.com）投稿

MThings是一款很优秀的Modbus工具类软件，几乎囊括市面上所有对Modbus协议的需求：主从站模拟、串口、网络、曲线画面、自定义数据类型等等，可以说是解决了诸多实际痛点。不管是对电气工程师还是软件开发人员都起到很大的帮助作用，对于国内有如此优秀的软件作者而感到庆幸！

最近一次更新，作者加入了“会话密钥”功能，这个功能对于那些物联网从业者简直就是画龙点睛之笔，使得MThings产生了质的飞跃。原先只是模拟串口或网络Modbus设备，这个功能使Modbus+DTU这个模式得到了可行。远程主机可通过“会话密钥”正确识别每一台由MThings模拟出的Modbus设备，利用端口复用，多线程并发等方法实现多套模拟设备的接入，给开发者带来了巨大的惊喜，再也不用购买各种DTU设备了，一台普通PC足矣。

下面进入正题，利用MThings的“会话密钥”功能连接移动OneNet平台，并遥测模拟Modbus设备。

前期准备：MThings V0.2测试版，OneNet平台账号

//由于0.2.2正式版的“会话密钥”暂时不支持16进制，跟作者沟通后，作者特意在测试版的“会话密钥”添加了16进制功能，在此非常感谢。

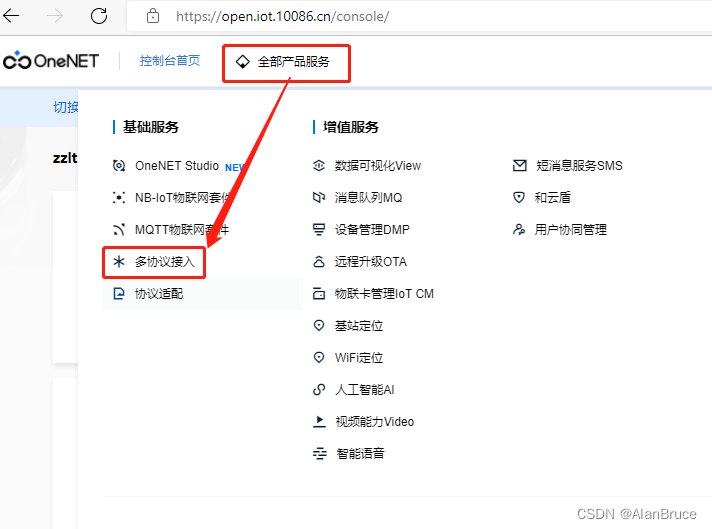

登录OneNet平台后，点击控制台，选择基础服务-多协议接入。（见图1）

图1

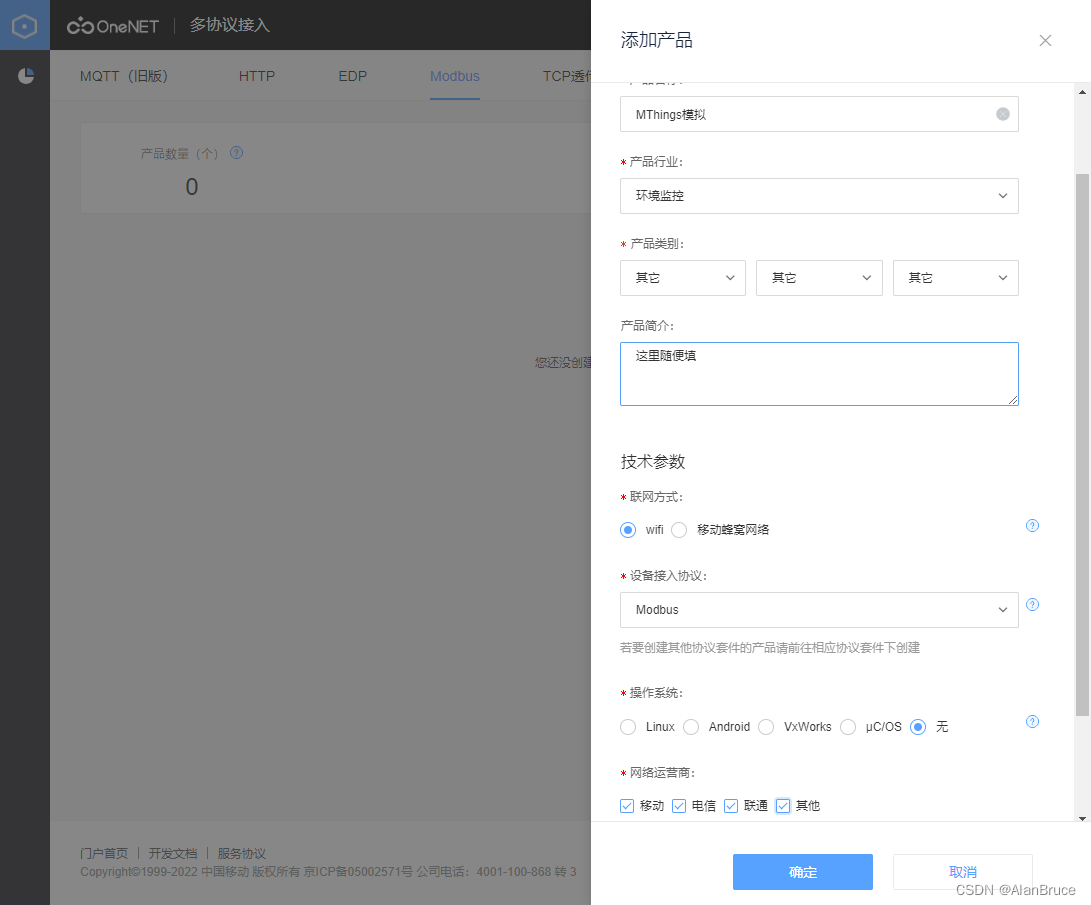

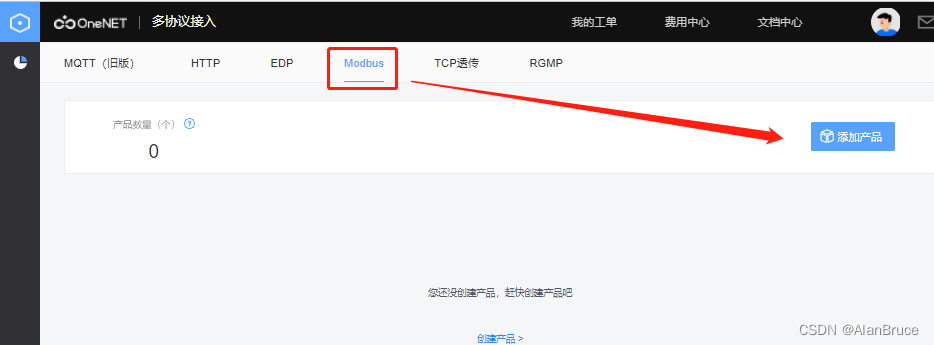

2. 选择Modbus，并添加产品（见图2-3）

图2

图3

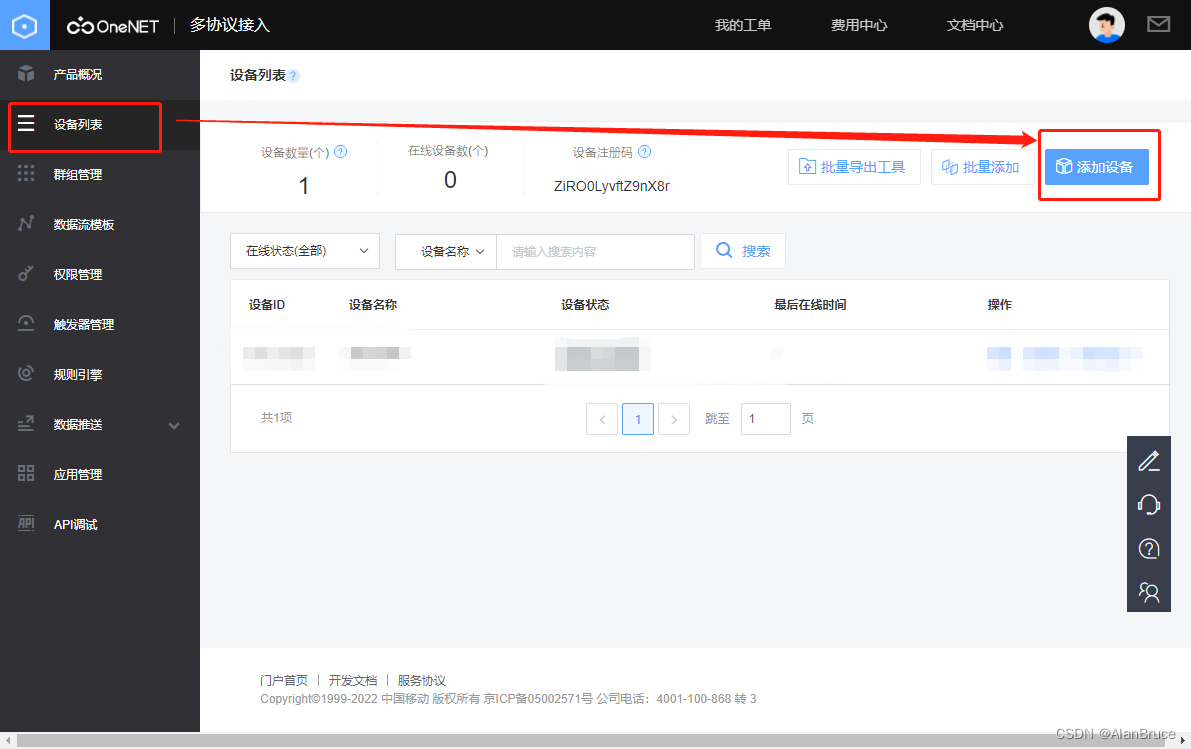

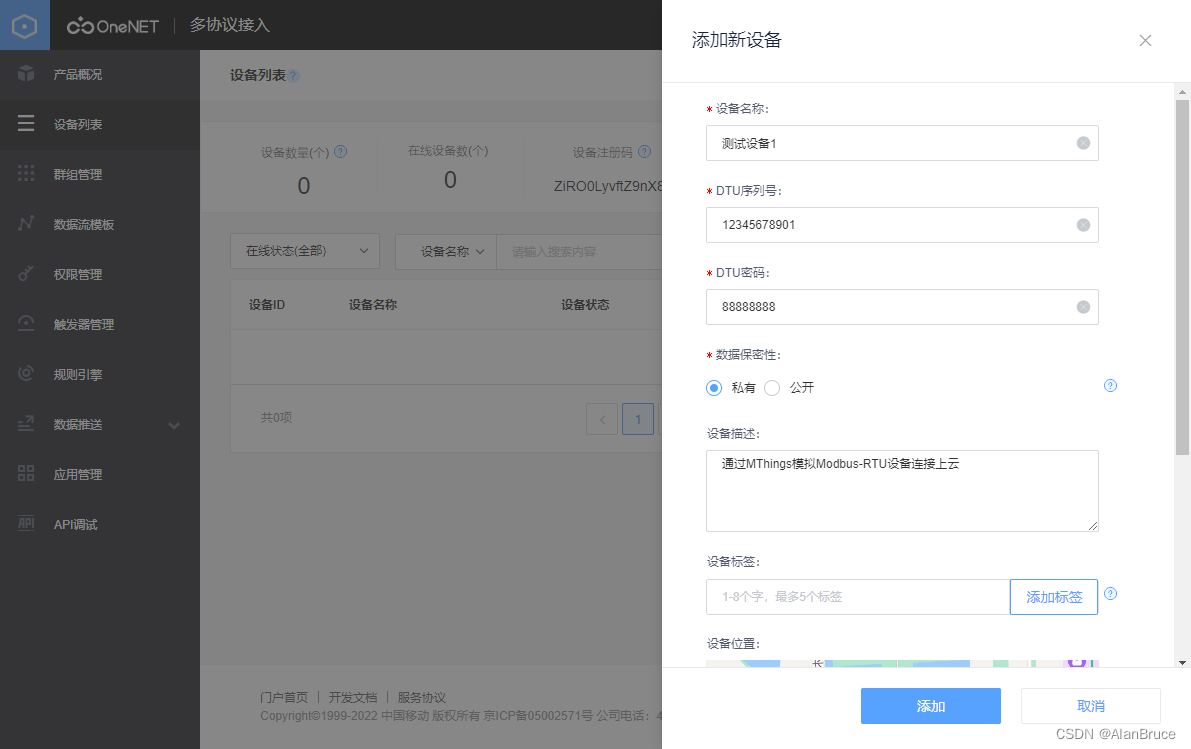

3. 添加成功后，进入设备列表（图4），点击立即添加设备（图5）

图4

图5

注意：此处的DTU序列号长度最大11位，密码最大8位，可自由配置。上图我配置的序列号和密码分别是12345678901和88888888

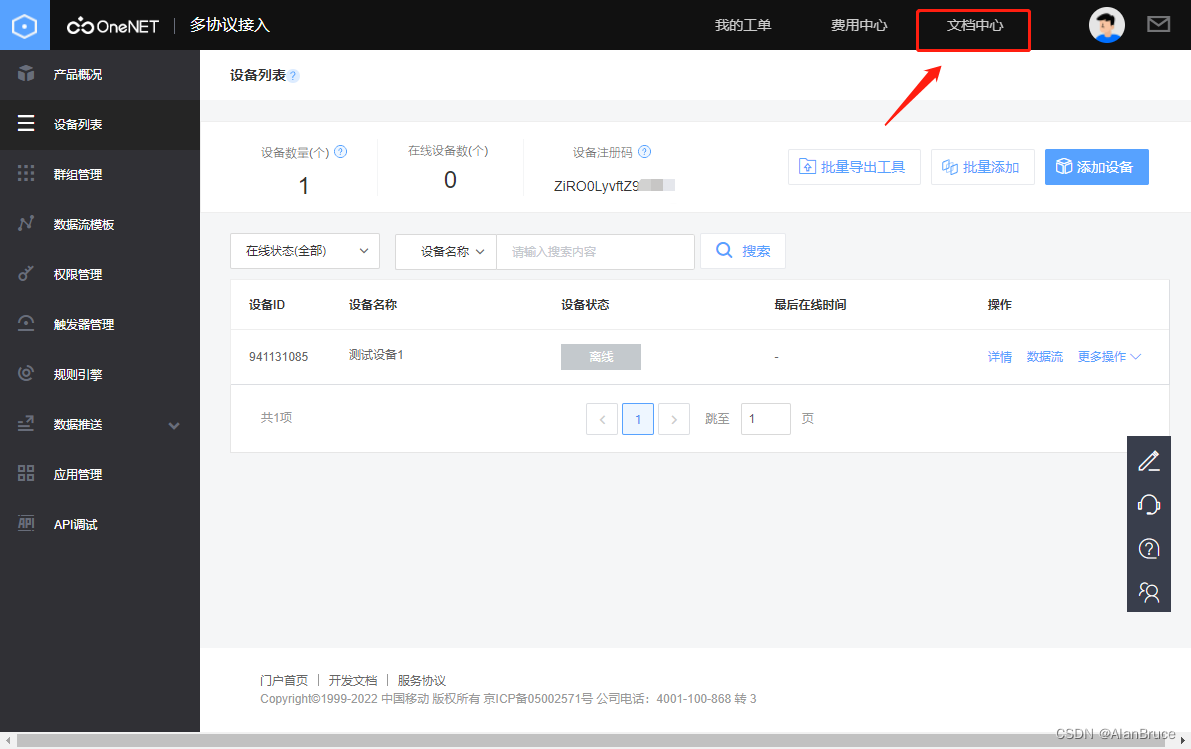

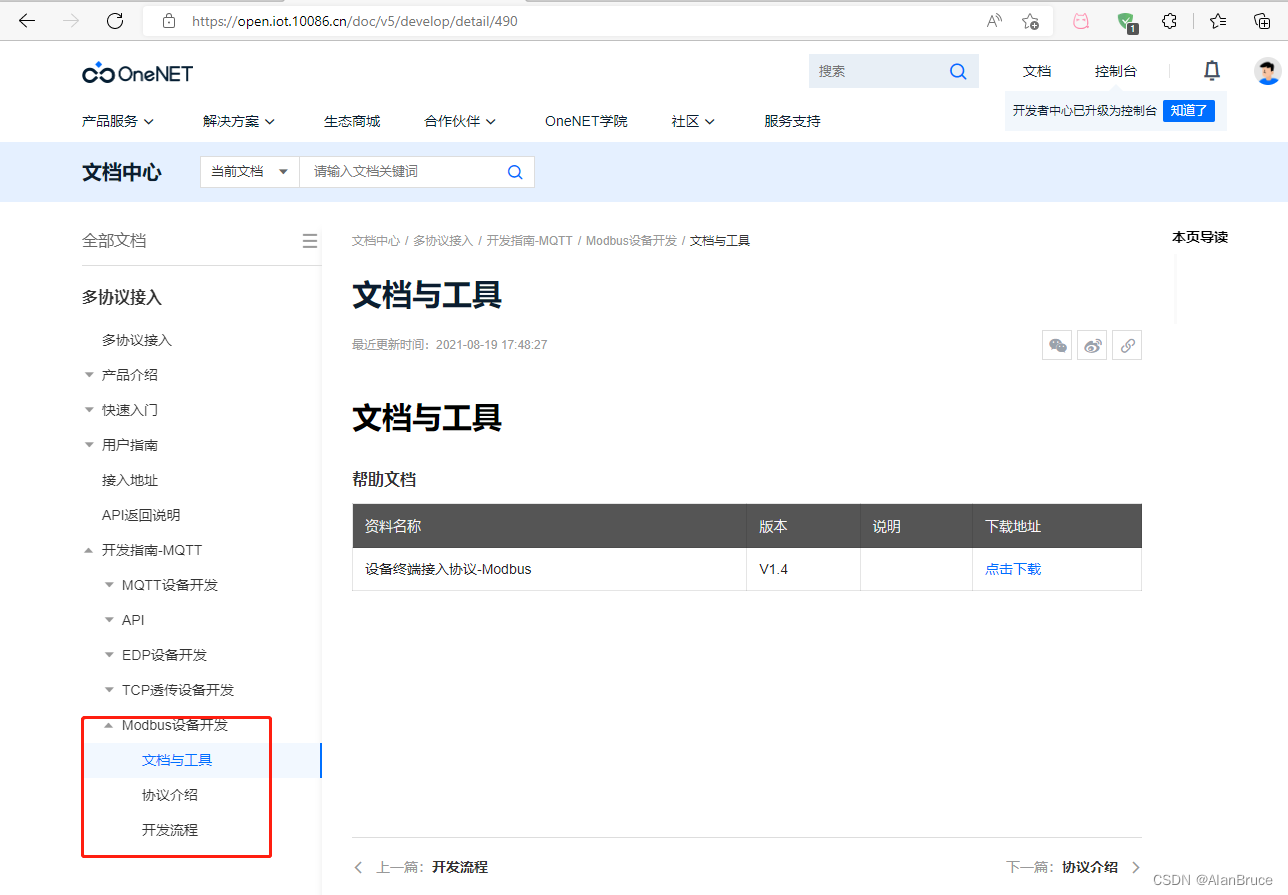

4. 接来下就需要使用MThings连接移动OneNet云平台了。在连接云平台之前，我们需要去云平台文档中心找到“多协议接入”中设备上云的方法。见（图6-8）

图6

图7

图8

下载地址：https://open.iot.10086.cn/doc/multiprotocol/book/doc/%E8%AE%BE%E5%A4%87%E7%BB%88%E7%AB%AF%E6%8E%A5%E5%85%A5%E5%8D%8F%E8%AE%AE-MODBUS.docx

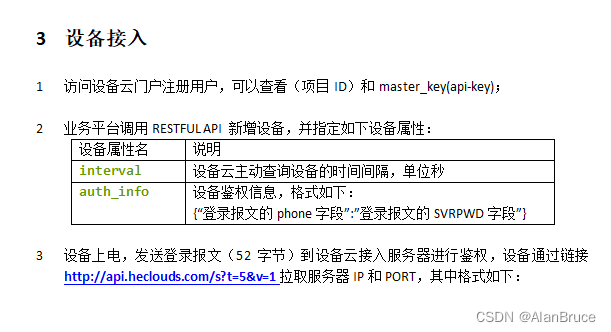

5. 获取“上线IP端口”及“登陆报文”。上线IP端口通过API获得，这里我们手动获取。首先根据文档3.3中设备接入所述。见（图9）

图9

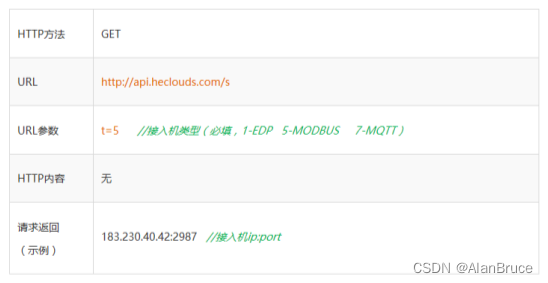

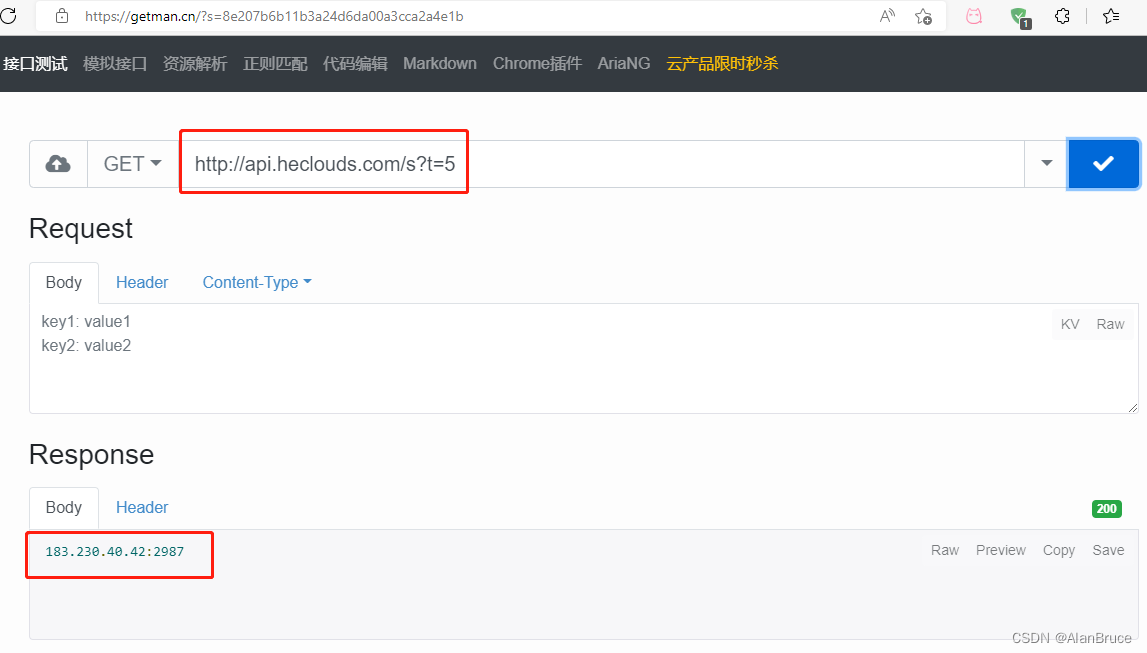

记住这个接口地址http://api.heclouds.com/s?t=5我们去浏览器上查找一个在线HTTP接口测试工具，并通过GET方法获取IP地址和端口。（图10）

图10

这时我们已经得到了上线IP和端口：183.230.40.42:2987

此时我们还需要一个登录报文，我们继续查看官方文档

也就是说我们连接183.230.40.42:2987后需要发送11+9+12+9+11共计52个字节数据作为登录报文，才能正确连接云平台。下面就开始以16进制序列化这5段报文。

第1、2段位可以自定义。第3、4、5段必须通过云平台获取。

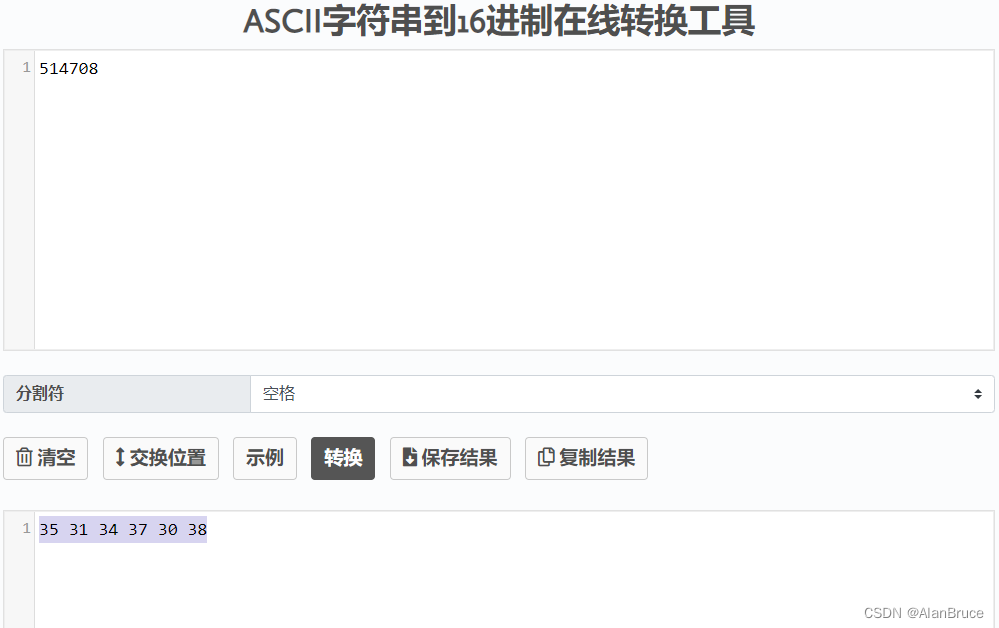

以下均为16进制，长度不足后方补00（在线ASSCII转16进制工具ASCII字符串到16进制在线转换工具 - Coding.Tools）

第1段（自定义，11字节）：4D 54 68 69 6E 67 73 76 35 38 37

第2段（自定义，9字节）：4A 65 73 73 65 5F 4C 69 75

第3段（12字节，上文图5，DTU号码）：31 32 33 34 35 36 37 38 39 30 31 00

第4段（9字节，上文图5，DTU密码）：38 38 38 38 38 38 38 38 00

第5段（11字节，见下文图11-12）：35 31 34 37 30 38 00 00 00 00 00

图11

图12

最后我们把5段16进制数据首位相接，得到如下信息：4D 54 68 69 6E 67 73 76 35 38 37 4A 65 73 73 65 5F 4C 69 75 31 32 33 34 35 36 37 38 39 30 31 00 38 38 38 38 38 38 38 38 00 35 31 34 37 30 38 00 00 00 00 00

以上就是“登录报文”
