前言

之前的文章记录到了GPIO的输入、输出、复用I2C通信，模拟单总线通信，到这已经可以做很多“电子垃圾”了，有了温湿度，有了IO控制，一个将数据上传到云端实时显示，以及利用云平台运城控制的想法油然而生，于是写bug的时光又开始了，本文利用Hi3861接入OneNET云端，模拟上传大棚的温湿度，并可以通过远程开关控制继电器。

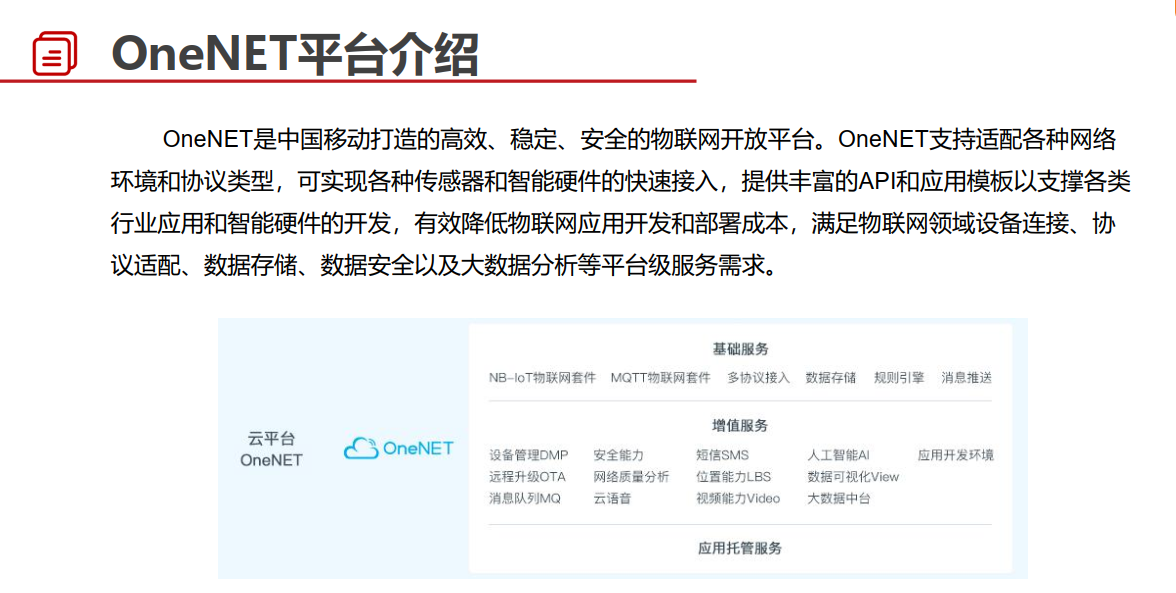

OneNET简介

OneNET物联网专网已经应用于环境监控、远程抄表、智慧农业、智能家电、智能硬件、节能减排、车联网、工业控制、物流跟踪等多种商业领域。¹物联网开放平台OneNET通过打造接入平台、能力平台、大数据平台能力满足物联网领域设备连接、协议适配、数据存储、数据安全、大数据分析等平台级服务需求。²

OneNET平台具有丰富的接口，官方提供了如NB-IoT（LWM2M）、MQTT、EDP、Modbus、HTTP等协议接口，可以满足多种应用场景的使用需求。而且平台还提供了丰富的功能，本文就使用到了设备接入、数据可视化View的功能。

有关OneNET的详细介绍可以去官方平台简介查看。
本文使用MQTT协议接入，MQTT也是一个软件层的协议，和笔者之前介绍的Modbus同属于一个层次，是用来解决数据怎么传，怎么打包，怎么给数据包内做好断句和数据位的定义，使得通信双方能够根据这个协议的定义去解析出数据包中的数据，从而实现通信的目的。
这些软件层的协议理论上是可以搭载在任何一个硬件层协议之上的，拿STM32接入OneNET举例，常用方案是STM32使用串口通信与ESP8266这类无线模组连接，无线模组就需要按照MQTT或者HTTP的通信格式发送和接收数据包。

由于Hi3861自带联网功能，所以就不需要再外挂ESP8266这类联网模块。

OneNET端产品搭建

笔者使用的是旧版的平台，可以直接从这个连接进入OneNET旧平台。

创建产品

进入后，如果之前有创建过产品就可以在下方看见。

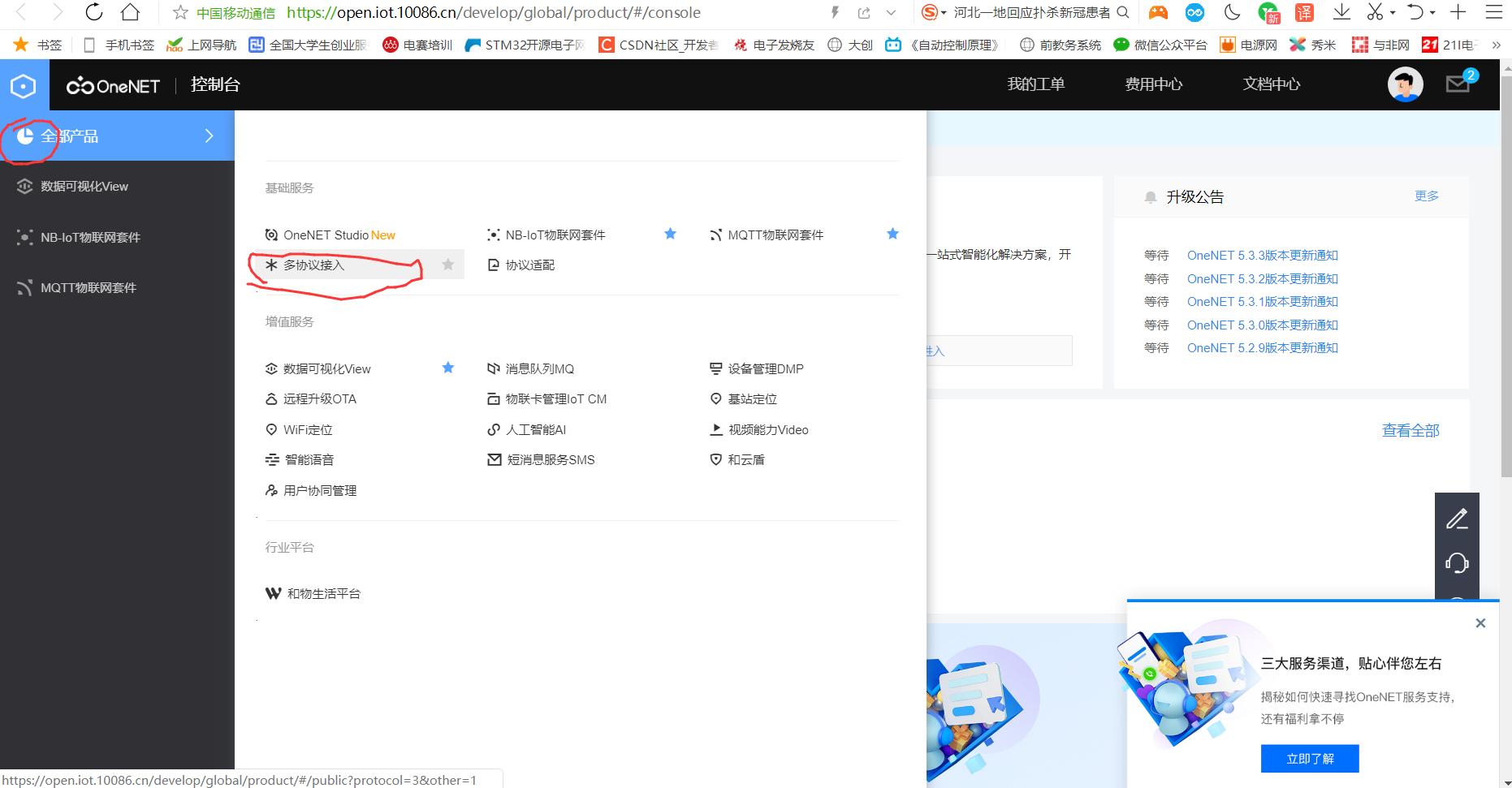

这里直接创建一个新的鼠标挪到左侧全部产品，选择多协议接入。

等待弹出一个新建页面如下：

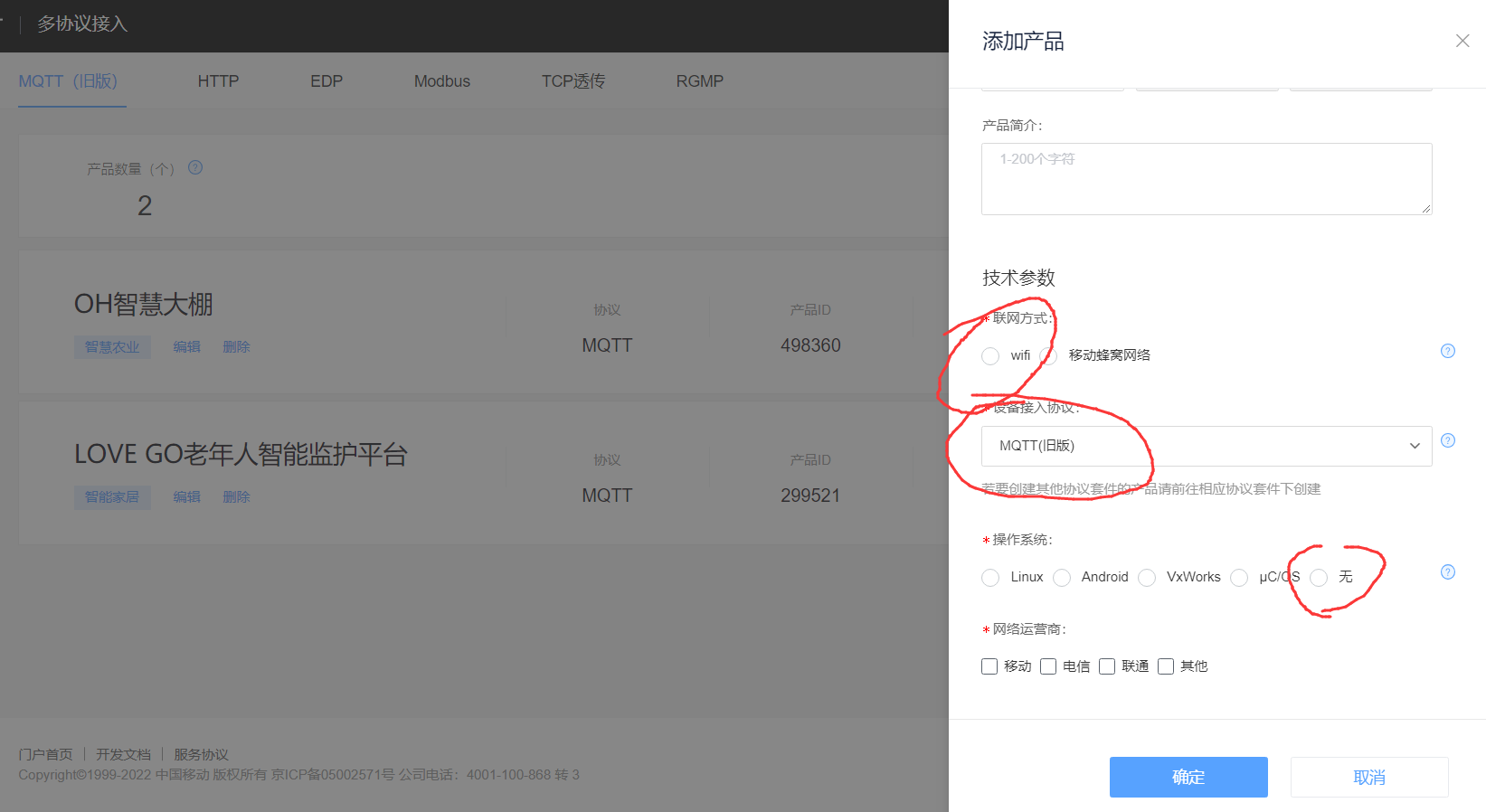

点击添加产品，在右侧输入产品信息，大部分根据自己的想法写就行，需要注意的是技术参数选择wifi、MQTT旧版、无操作系统。

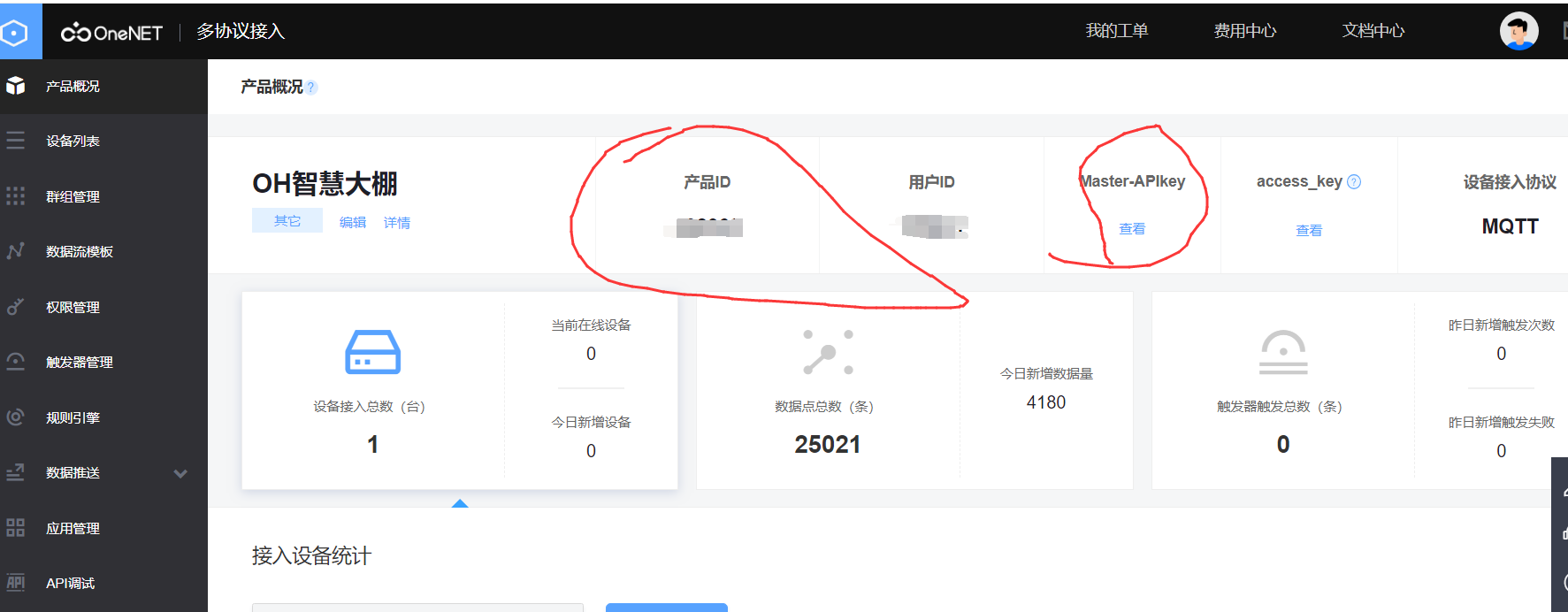

创建完毕后就可以看见自己的产品了，点击产品来到概况页，这里需要注意一下产品ID和Master_key，Master_key需要短信验证才能查看。

至此，产品就已经创建好了，接下来还需要创建一下设备。

创建设备

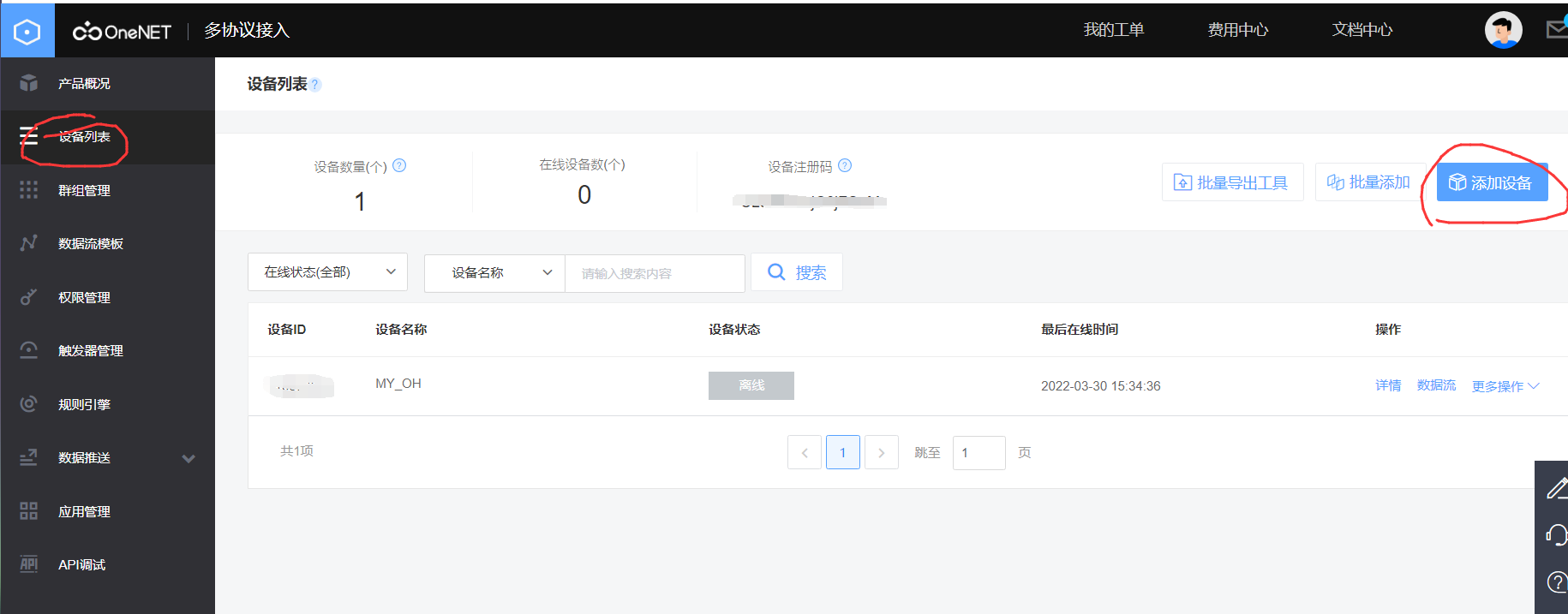

1.点击左侧设备列表，然后再点击添加设备；

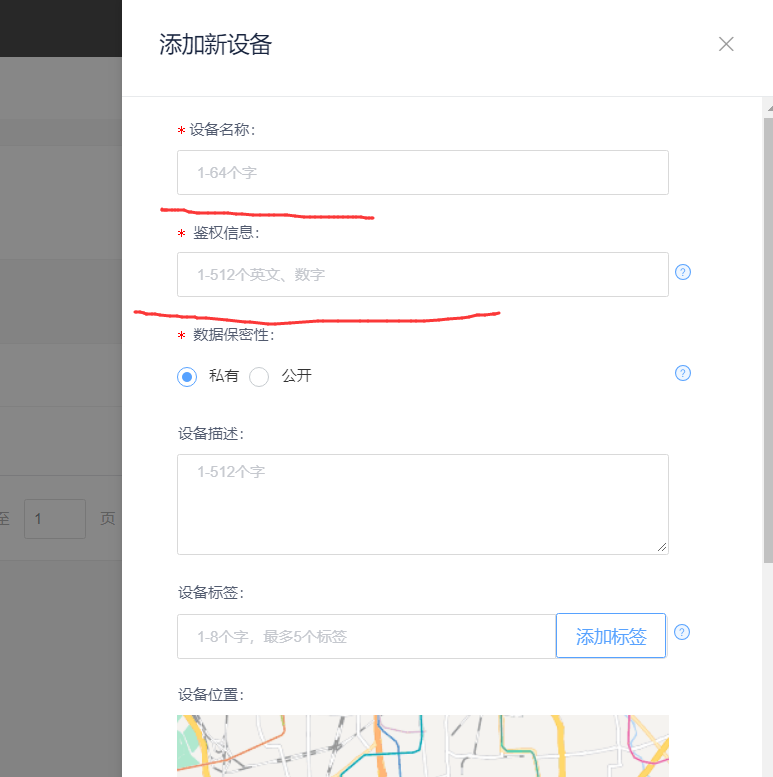

2.在右侧添加设备信息，最后点击添加即可；

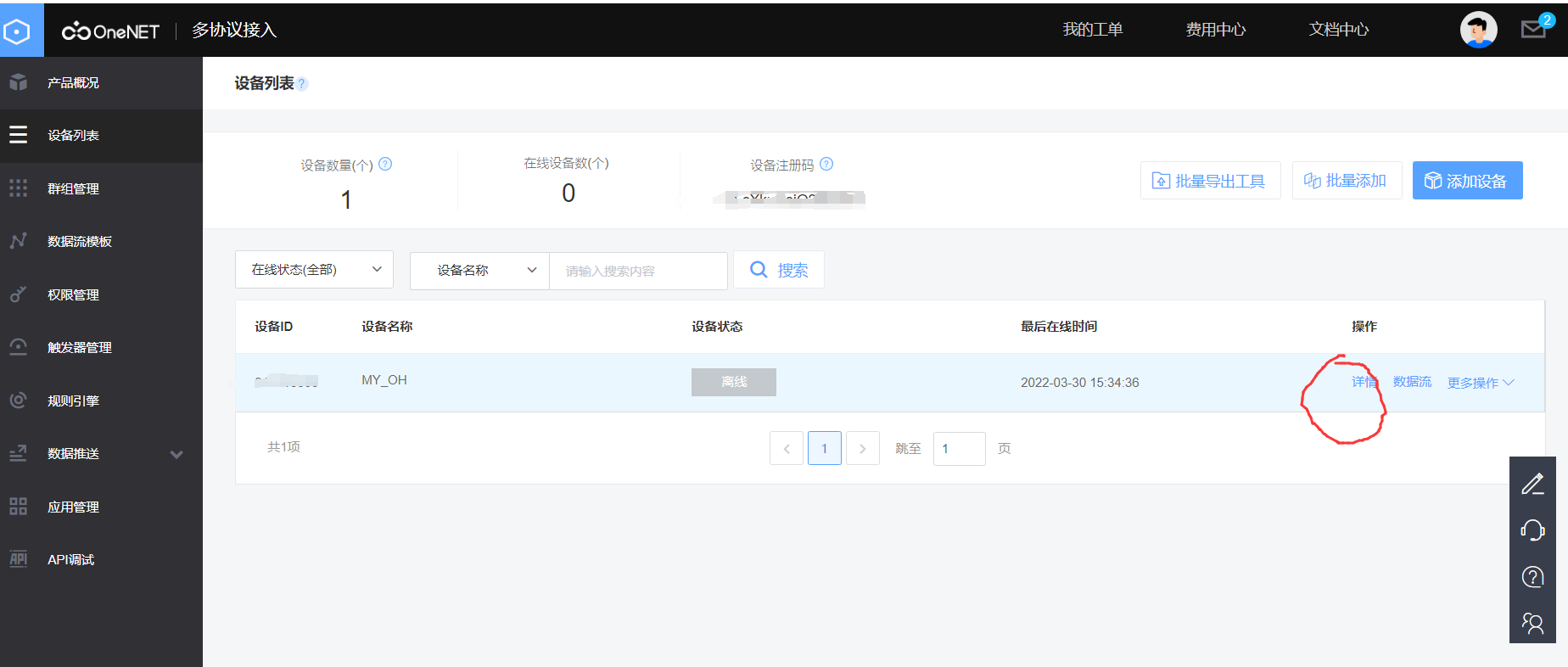

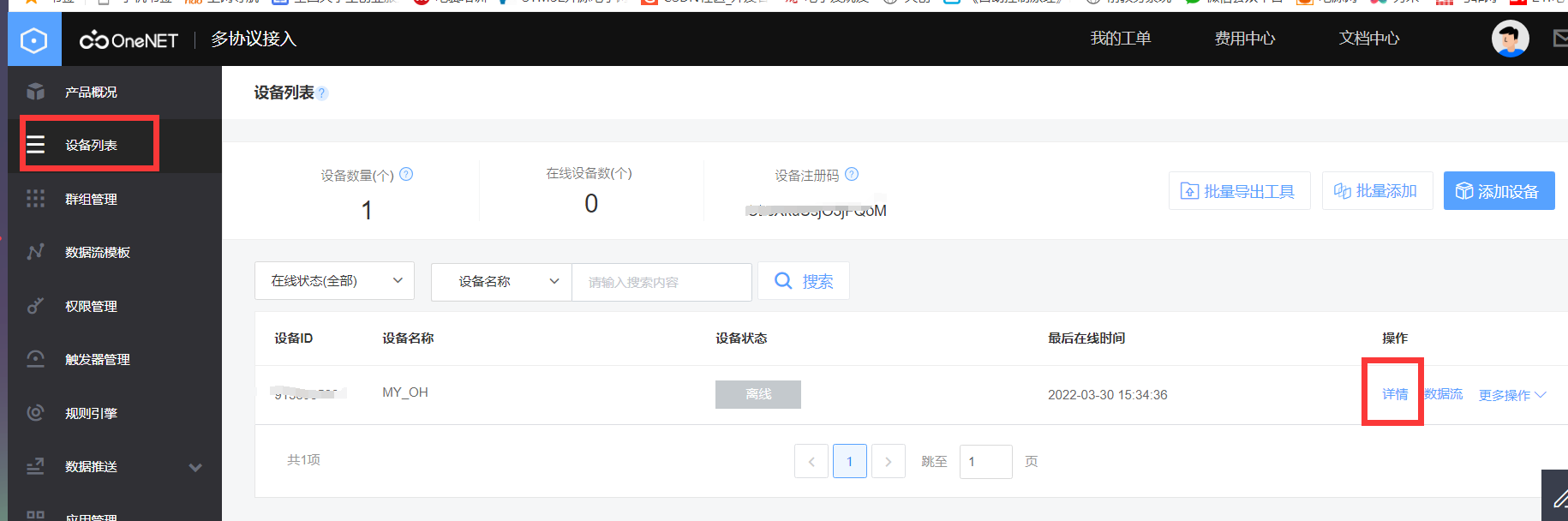

3.添加完成后点击详情；

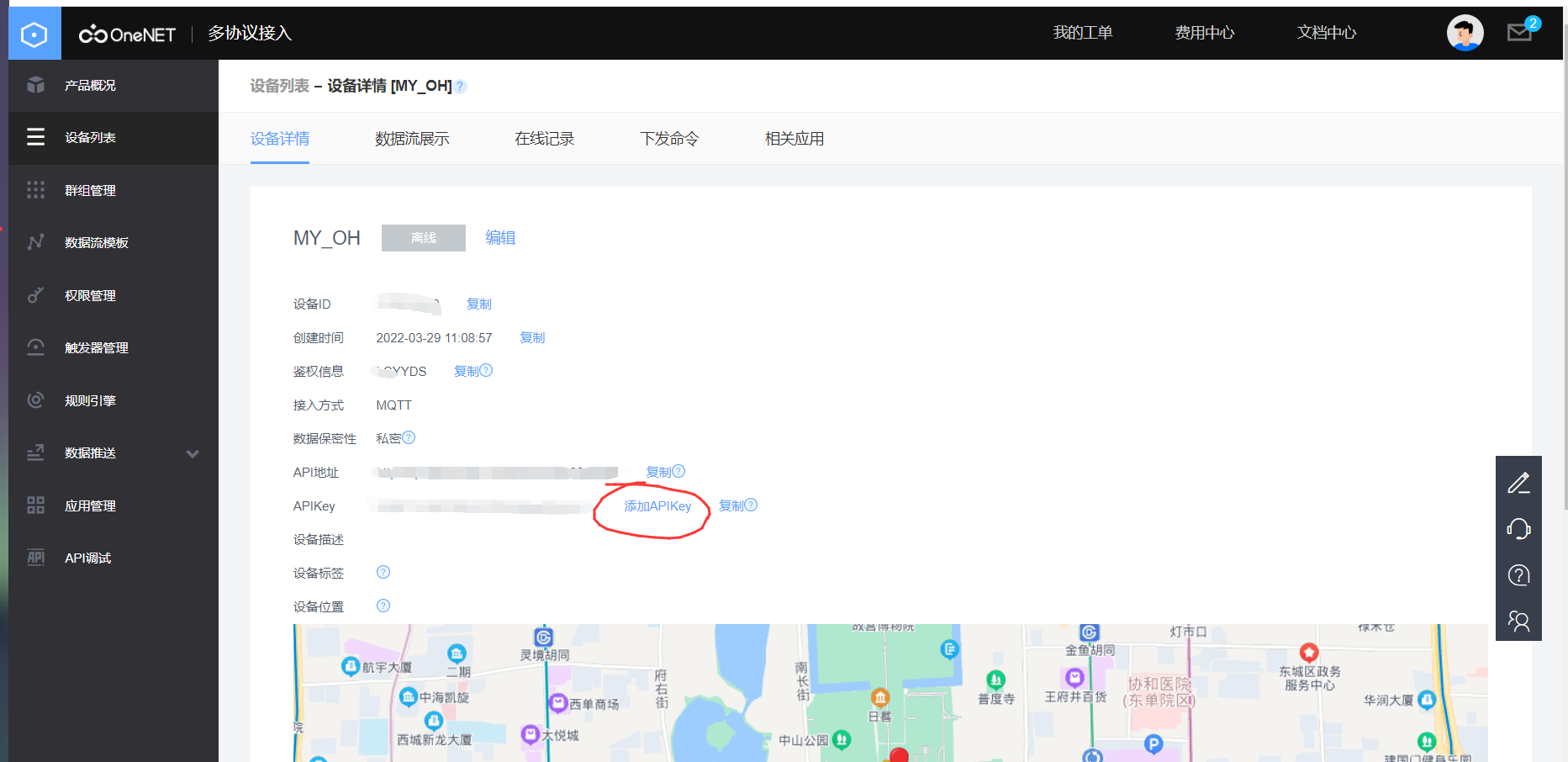

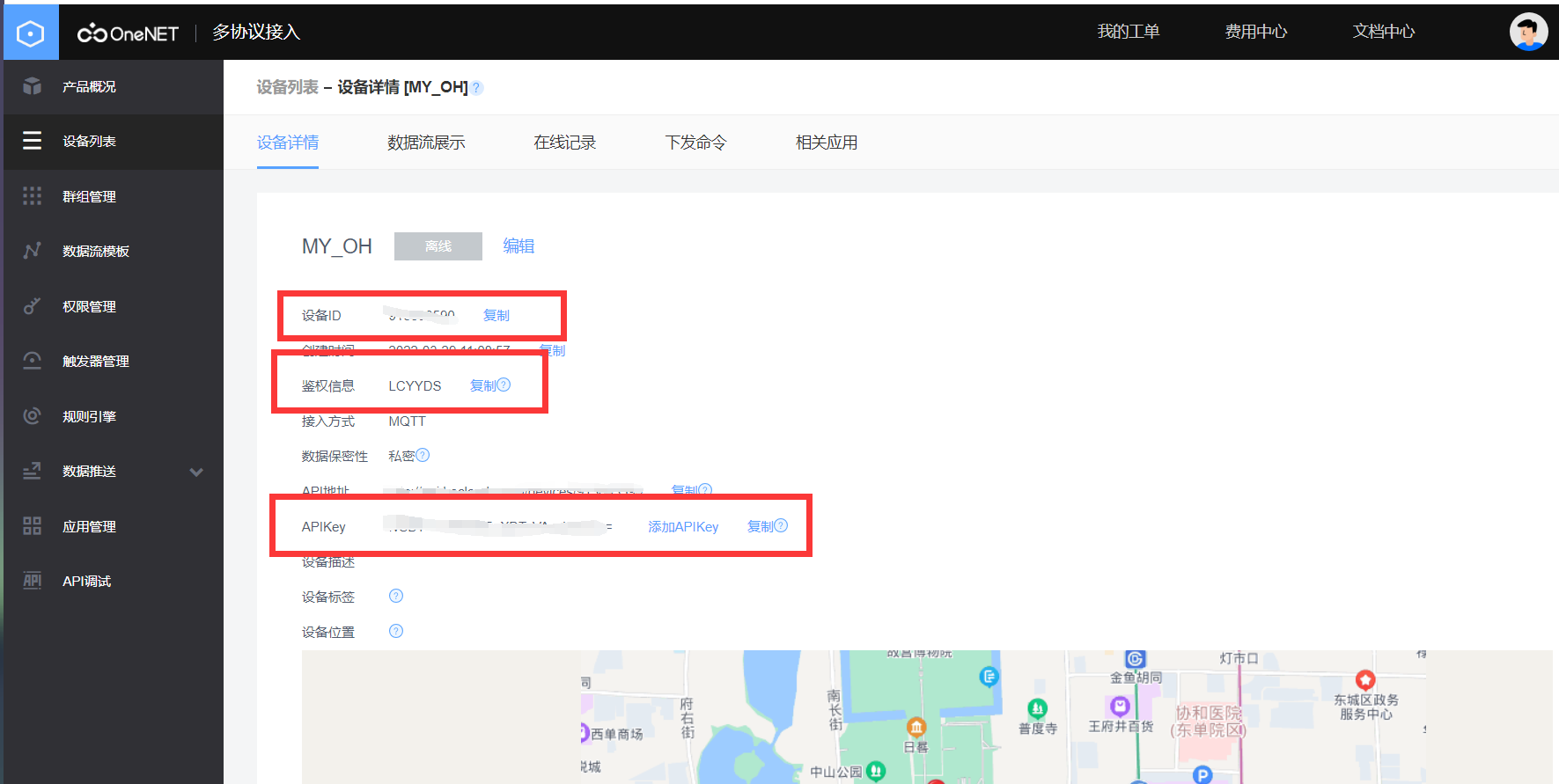

4.在这里需要生一个APIKey,后面程序用的着。

至此就OneNET端就创建完毕了，接下来需要去配置Hi3861。

Hi3861端搭建

硬件连接

参考前面两篇的硬件连接方式进行OLED和DHT11的连接，然后再找一个GPIO脚用来控制继电器即可。
笔者的连接情况如下：

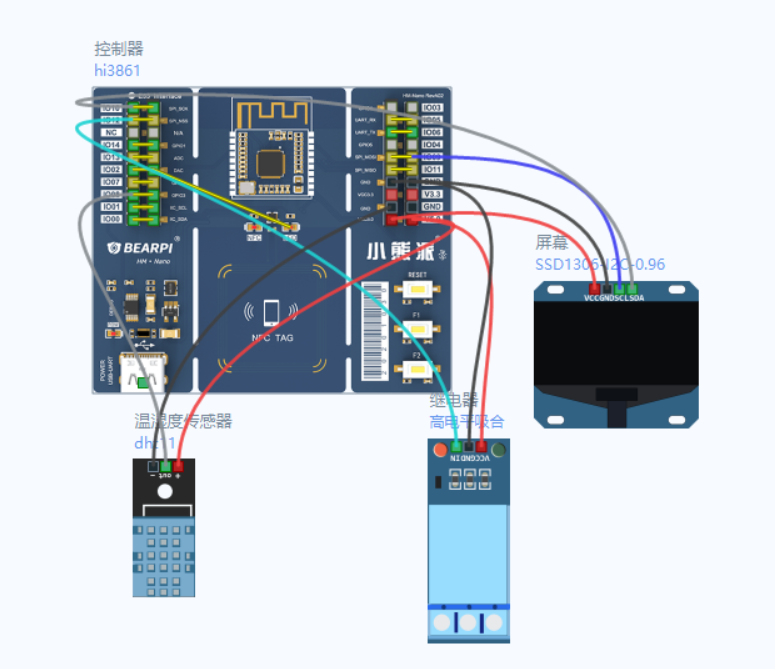

接线图如下：

软件配置

这里笔者使用了小熊派官方OneNET的SDK，接口函数操作起来和STM32的接入流程大致相似。

修改宏定义

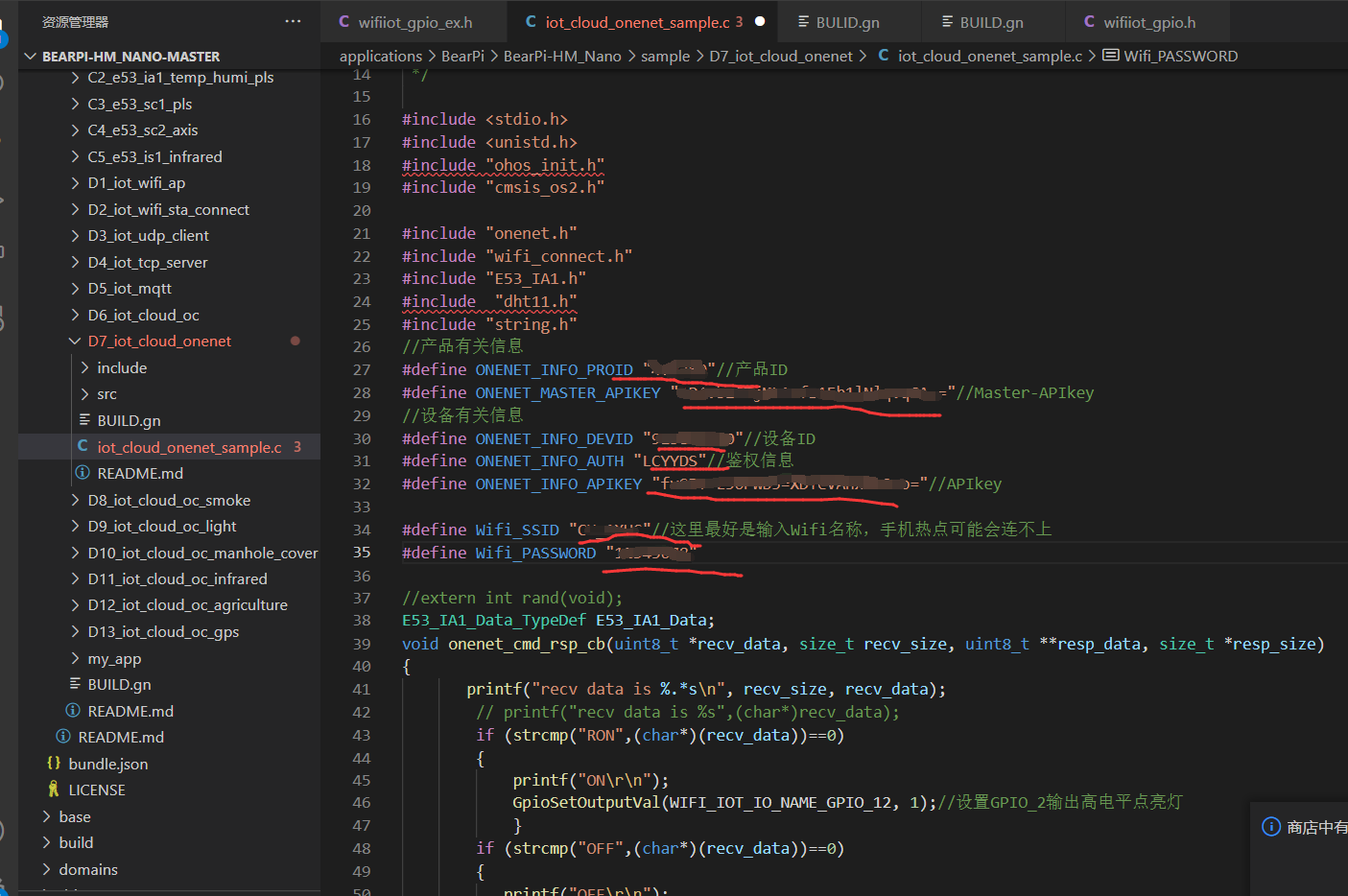

打开onenet联网示例，要将宏定义里面的产品信息、设备信息、Wifi名称以及密码修改为自己的；产品ID、Master_key可以在产品概况查到，Master_key需要接收用户手机验证码验证；设备ID、鉴权信息、APIkey在设备详情里面可以直接CV。

产品参数：

设备参数：

点击详情即可查看。

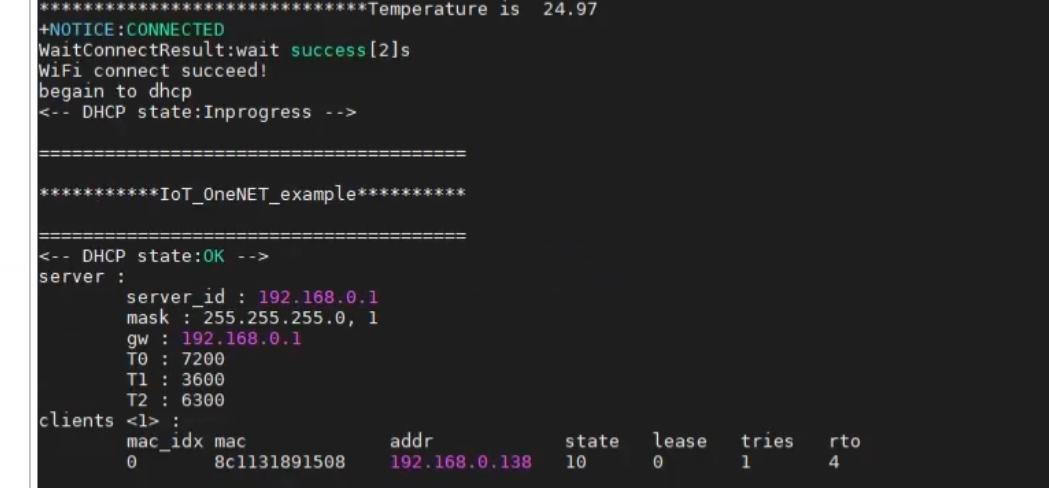

此步骤完成后可以先编译下载一下，复位后可以在串口调试助手上看见联网情况：

出现“WIFI connect succed!”表示联网成功，此时打开OneNET就可看见设备显示在线；

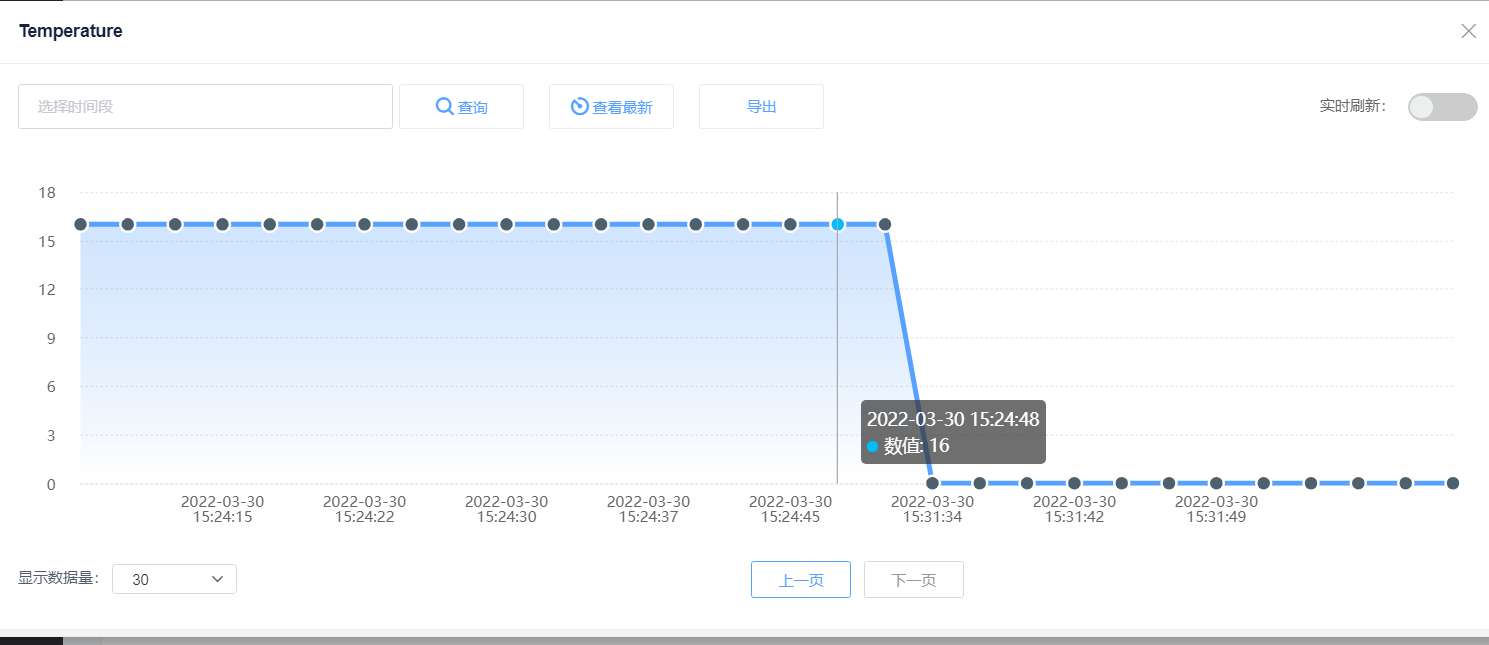

点击数据流就可以看见如下图的三个数据，分别是温度湿度和光照强度，只不过此时数据都是0。这是因为小熊派的代码是基于他们智慧农业的解决方案来的，他们使用的是SHT20和光照来采集温度和光照强度，没有接模块自然没有读数了，笔者没有买这个模块，所以用了自己手头的DHT11来代替。

添加用户代码

小熊派在编写这个代码的时候都是模块化的代码，只需要稍作修改即可，由于要是用DHT11，和OLED；首先就需要导入这两个模块的.h文件，这个在之前的OLED显示和DHT11温湿度采集中已经介绍了，代码笔者后期整理后会上传可以自行下载，也可直接私聊获取。
代码片段:

//联网及数据传输
void MQTT_Report_Task(void)
{

    WifiConnect(Wifi_SSID, Wifi_PASSWORD);//连接wifi
    device_info_init(ONENET_INFO_DEVID, ONENET_INFO_PROID, ONENET_INFO_AUTH, ONENET_INFO_APIKEY, ONENET_MASTER_APIKEY);//初始化用户产品设备信息
    onenet_mqtt_init();//OneNET 初始化函数，需要在使用 OneNET 功能前调用。
    onenet_set_cmd_rsp_cb(onenet_cmd_rsp_cb);//接收到命令的回调函数
    while (1)
    {
        onenet_mqtt_upload_digit("Temperature", (int)E53_IA1_Data.Temperature);//利用 mqtt 向 OneNET 平台发送温度数据。
        onenet_mqtt_upload_digit("Humidity", (int)E53_IA1_Data.Humidity);//利用 mqtt 向 OneNET 平台发送湿度数据。
        onenet_mqtt_upload_digit("Luminance", (int)E53_IA1_Data.Lux);//利用 mqtt 向 OneNET 平台发送光照强度数据。
        sleep(1);
    }
}
//参数采集任务
static void Sensor_Read_Task(void)
{
    u8 ledflag=0;
    u8 temperature=0;
	u8 humidity=0;
   while(DHT11_Init())	//DHT11初始化
	{
		printf("DHT11 Init Error!!rn");
 		usleep(1000000);
	}
    while (1)
    {
        if(DHT11_Read_Data(&temperature,&humidity)==0)	//读取温湿度值
        {
            ledflag++;
            if(ledflag>=150)
                ledflag=0;
            E53_IA1_Data.Lux=ledflag;
            E53_IA1_Data.Humidity = humidity;
            E53_IA1_Data.Temperature = temperature;
        }

        GpioSetOutputVal(WIFI_IOT_GPIO_IDX_2, ledflag%2);//运行指示灯
        sleep(2);
    }
}
static void MQTT_Demo(void)
{
    osThreadAttr_t attr;

    attr.name = "MQTT_Report_Task";
    attr.attr_bits = 0U;
    attr.cb_mem = NULL;
    attr.cb_size = 0U;
    attr.stack_mem = NULL;
    attr.stack_size = 10240;
    attr.priority = osPriorityNormal;

    if (osThreadNew((osThreadFunc_t)MQTT_Report_Task, NULL, &attr) == NULL)
    {
        printf("Falied to create MQTT_Report_Task!n");
    }

    attr.name = "Sensor_Read_Task";
    if (osThreadNew((osThreadFunc_t)Sensor_Read_Task, NULL, &attr) == NULL)
    {
        printf("Falied to create Sensor_Read_Task!n");
    }
}
APP_FEATURE_INIT(MQTT_Demo);

数据上传

通过上述代码即可实现温湿度的采集以及数据上传值OneNET端。

当然也可以自己做一个可视化界面，用来动态显示数据，类似下图的效果：

至此就完成了数据上传到OneNET端的操作，后面会再出一篇介绍可视化界面的搭建。

下发指令控制

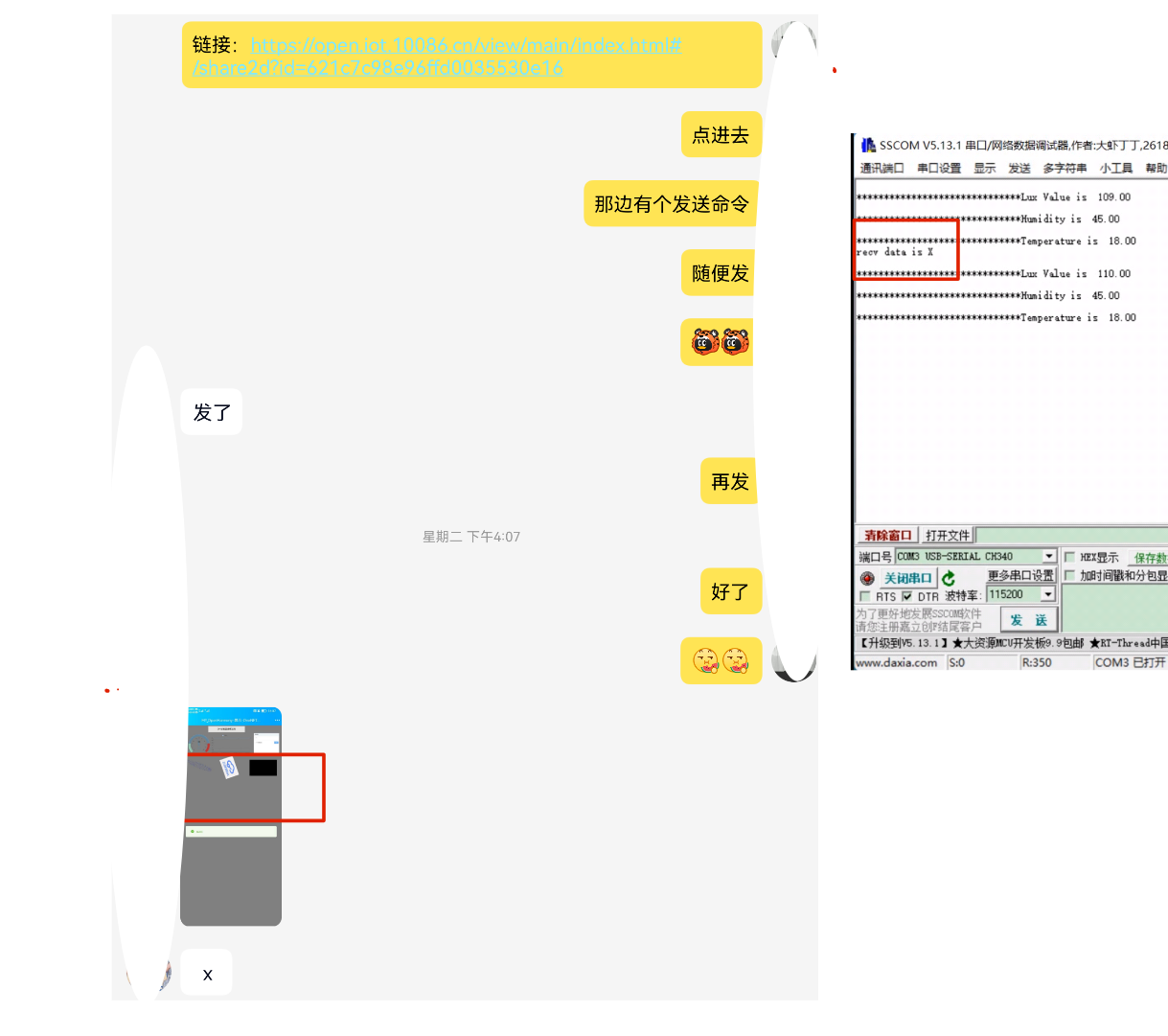

在小熊派的代码中，提供了下发命令的回调函数，其中recv_data接受的数据内容、recv_size是数据长度resp_data是返回给云端的数据内容resp_size是返回的数据长度。如下图所示，在下发命令的窗口下发数据就可以在Hi3861端接收到。

既然可以接收到数据，那么稍加改造就可通过指令来控制外设了。这里笔者使用了string.h内的strcmp函数来进行字符串比较，如果比较结果一致就可以控制相应的外设了。
代码如下：

void onenet_cmd_rsp_cb(uint8_t *recv_data, size_t recv_size, uint8_t **resp_data, size_t *resp_size)
{
  /* 申请内存 */

  /* 解析命令 */

  /* 执行动作 */

  /* 返回响应 */
       printf("recv data is %.*sn", recv_size, recv_data);
        // printf("recv data is %s",(char*)recv_data);
        if (strcmp("RON",(char*)(recv_data))==0)//检测到接收数据中有对应字符串就执行
        {
            printf("ONrn");
            GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_12, 1);//设置GPIO_2输出高电平点亮灯
            }
        if (strcmp("OFF",(char*)(recv_data))==0)
        {
           printf("OFFrn");
          GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_12, 0);//设置GPIO_2输出低电平关闭灯
         }
    *resp_data = NULL;
    *resp_size = 0;
}

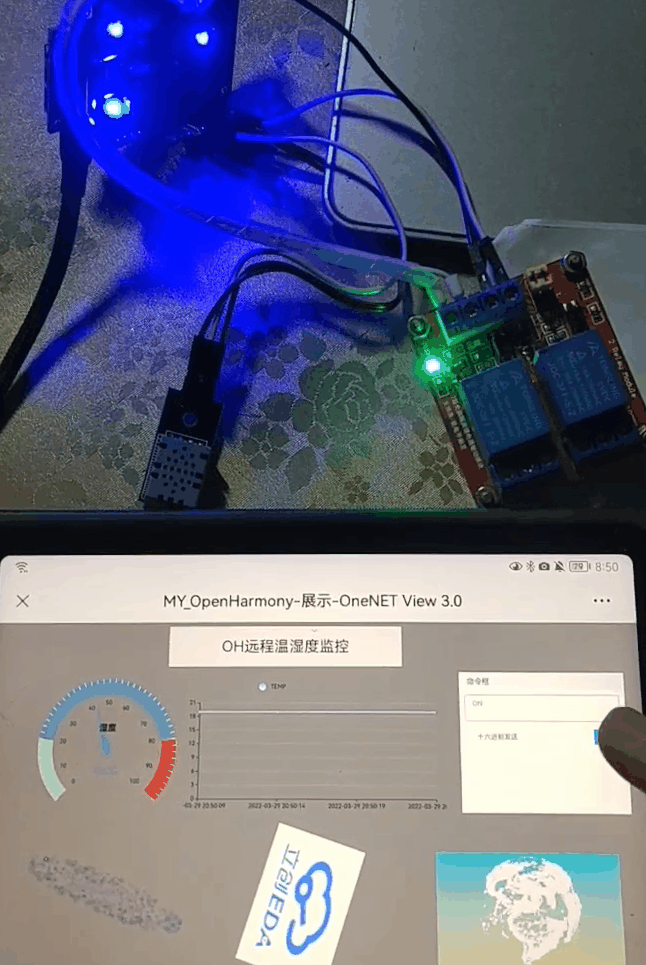

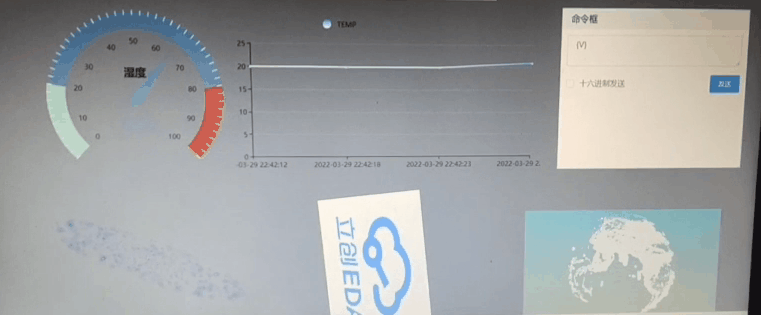

来看下实际使用效果，这里是笔者利用OneNET可视化平台做的一个应用，可以在各个终端上打开并实现控制，这里使用平板发送RON，就可以打开继电器；发送OFF即可关闭继电器。更多效果展示可以去笔者的B站视频查看——OpenHarmony南向开发日常–基于Hi3861与onenet的远程温湿度检测。

需要详细了解整个流程以及API接口的使用的可以参考小熊派官方文档：
BearPi-HM_Nano开发板WiFi编程开发——MQTT连接OneNet

总结

有关Hi3861上传数据到OneNET端监控以及通过远程命令控制设备的介绍就记录到此，有不足之处欢迎批评指正。
