一、演示效果：
演示效果可以观看这个视频：
物联网云平台演示
https://www.bilibili.com/video/av78434035
代码下载路径： http://106.13.62.194/download/qdy/01demo/
视频会讲的比较细致，也可以看接下来的图文，内容是差不多的。
可以加WX交流：13510979604
整体的系统框架如下：
我们会准备四个测试程序：
- 智能网关程序（也就是嵌入式设备）
- 手机APP测试程序
- 云平台服务器
- 网页数据库管理设备、用户等。
可以实现类似机智云的功能。手机APP直接和嵌入式设备通信，可以在这个基础上实现物联网、智能家居。
升级版本可以支持如下功能：
1、微信小程序控制开发板
2、支持P2P通信，在大量设备连接的情况，P2P通信技术可以减少服务器的压力，增加系统中设备的连接数量，可以达到百万级别的设备连接
3、支持实时流传输。

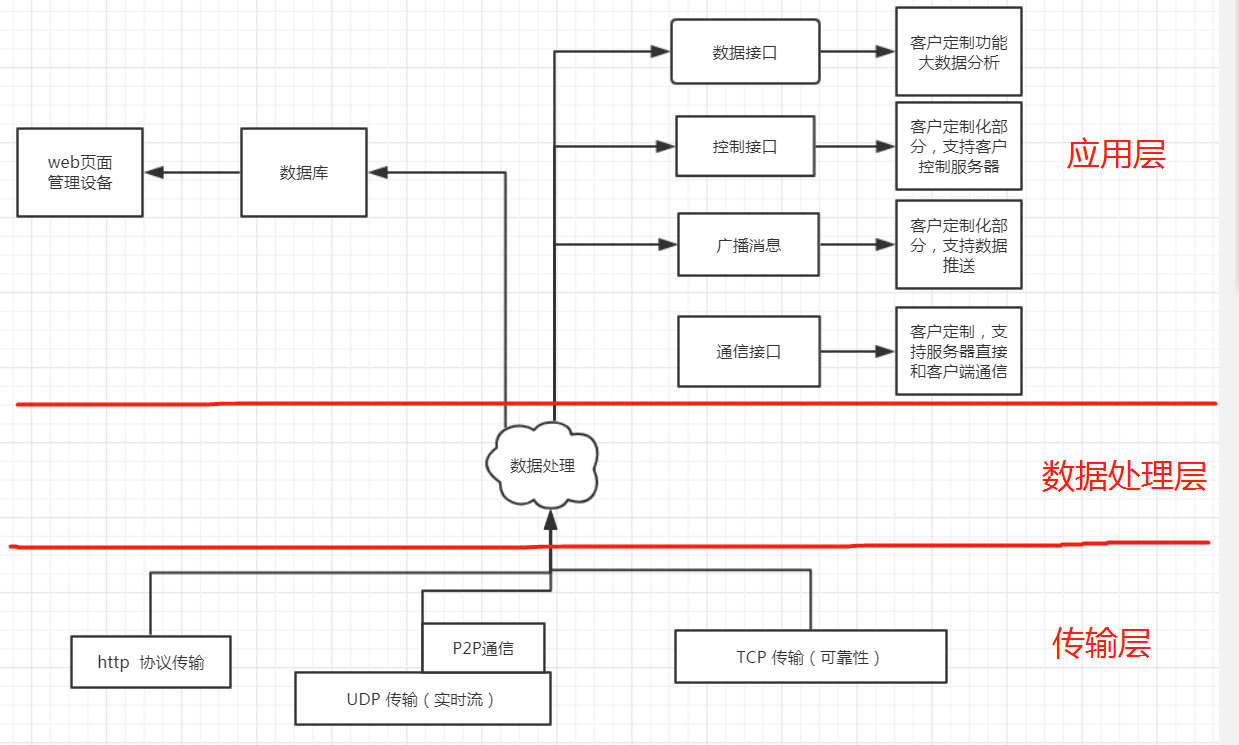

整体系统框架如下：
二、手机APP 和 智能网关通信过程：
- 安装完手机APP 后，
- 大家用串口连接到开发板，运行测试程序：p2p_client

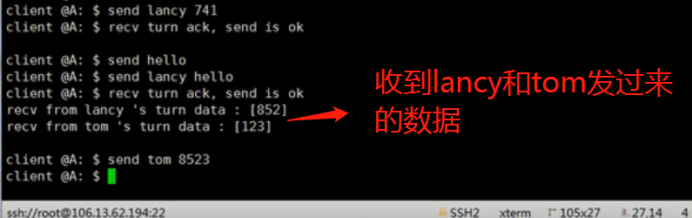

- 开发板输入 send 对方设备名 要发送的内容
- 可以看到手机APP 可以收到开发板发过来的数据 。
对于开发板来说，也可以收到手机APP的数据，至此通信完成
三、设备管理：

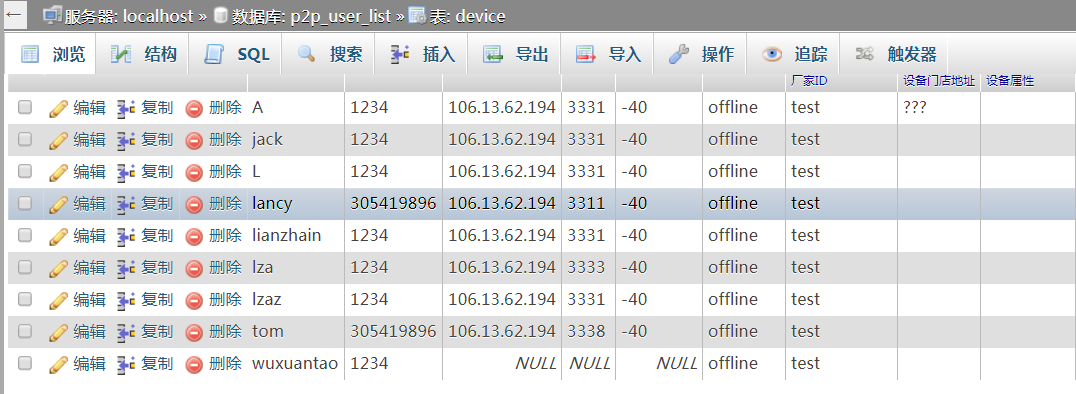

上面的tom 、lancy 等设备，我们可以通过网页进行管理、添加、删除。
打开这个网页（需要账号密码，个人测试网站，暂时不公布账号密码）
http://106.13.62.194/phpmyadmin/index.php

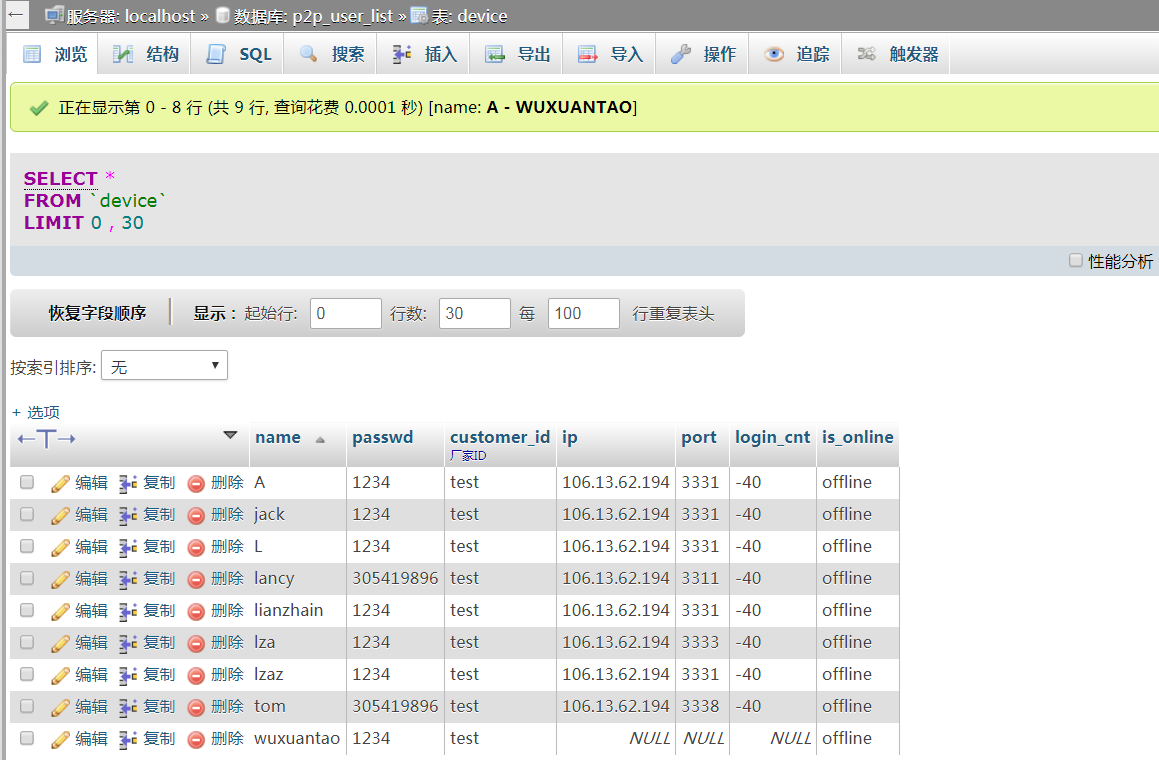

可以看到如下效果：
可以通过插入添加新设备。上面也会显示当前设备的信息。由于测试版本，所以就显得比较简单。大家可以在基础上定制自己想要的功能。
接下来我们来看下测试程序怎么使用。
四、使用旗点云平台
- 需要有三个测试程序：
我们一步一步来看吧。
五、手机应用程序安装：
首先最简单的是安装手机应用程序 app-release.apk
这里我们暂时不用填写服务器IP 和端口号。我们只需要填写设备名即可。推荐使用 tom ，因为这个设备有在数据库中注册

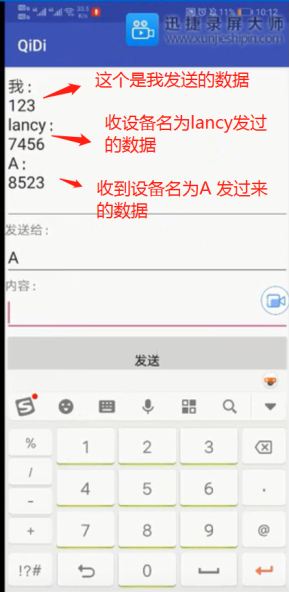

接下来就进入到这个页面了：
然后我们就可以发送数据给对应的设备了。
六、使用我们的提供的 p2p_client 客户端测试程序。
这里我们需要准备一个 linux 平台，推荐大家使用ubuntu吧。
我们要先安装好运行环境，输入如下命令：
apt-get install openssl
apt-get install libssl-dev
apt-get install libjosn0-dev
apt-get install libasound2-dev
如果顺利的话，应该就可以直接运行 p2p_client

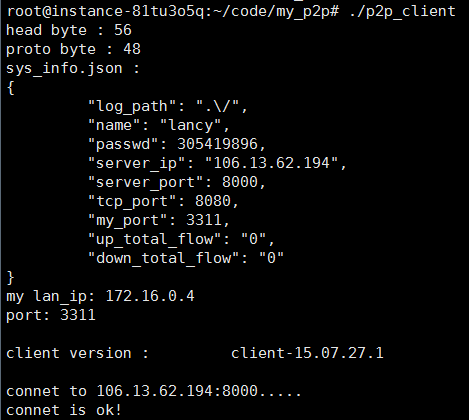

可以看到如下打印信息：
有看到 connet is ok! 表示登录到服务器成功了。
同时可以在当前路径下看到生成了这个 sys_info.json 配置文件

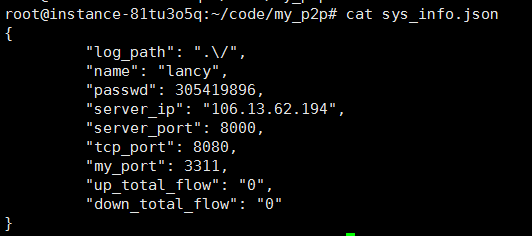

我们cat 看下这个配置文件：
这个配置文件中有我们的设备名，还有一些密码、服务器ip 端口号等配置信息可以修改。主要第一次运行的话，设备名是随机的，记得修改一下。
可以输入send 对方设备名 发送的内容
即可发送数据给对方
七、云平台服务器部署 p2p_server
这个部署起来比较麻烦，如果只是想测试效果，建议直接使用我的百度云服务器测试，不需要自己安装部署 p2p_server 。
当然，如果自己想部署到自己的服务器上也可以按下面操作，有遇到问题可以沟通。
安装步骤：
apt-get install openssl
apt-get install libssl-dev
apt-get install libjosn0-dev
apt-get install libasound2-dev
apt-get install mysql-client
sudo apt-get install libmysqlclient-dev
接下来是要进入mysql数据库创建数据。
需要创建 数据库：p2p_user_list 表：device
数据格式：
CREATE TABLE device(
name VARCHAR(50),
passwd VARCHAR(50),
ip VARCHAR(50),
port VARCHAR(50),
login_cnt VARCHAR(50),
is_online VARCHAR(50)
);
然后往device 表中添加自己要注册的设备名即可。MySQL的数据库操作自行百度一下哈。
操作完上面之后，应该可以直接运行 p2p_server

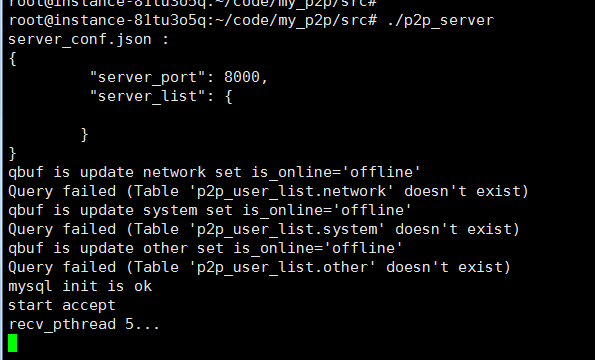

可以看到如下信息：
表示服务器运行成功。
八、如何编写自己的嵌入式设备通信程序
演示完上面的操作后，接下来我们来看下我们的嵌入式设备如果自己编写代码。同样我们需要如下代码文件：
其中，client_demo.c 是我写的一个可以在linux平台运行的程序。大家可以根据自己的实际平台进行修改即可。
我们来关注下我们程序要如何写：
1、设置好我们的设备名：
void set_name(char *name, int len)
把你的设备名，长度传进去。
2、设置好我们的发送函数
void set_net_send(int (*send)(char *buf, int len))
我们可以这样写：
set_net_send(my_send);
对于linux平台来说， my_send 的原型是这样的：
这样的话，对于你们如果使用其他的平台，比如有些人使用的 串口发送函数，我们只需要使用修改 my_send 即可了，可移植性比较好。
3、登录函数
void login(struct sockaddr_in *addr)
登录函数我写了一个demo版本，大家可以参考照着修改即可。只需要把里面的 sendto
Recvfrom 修改成你们对应的平台即可。
4、接收数据函数
收到数据后，可以把数据传输给 qdy_recv_data
void qdy_recv_data(char *recvbuf, int len)
这样的话就会对数据进行解析。最后客户端发过来的数据就会到这个函数进行处理：
void qdy_resolve_recv_data(char *buf, int len)

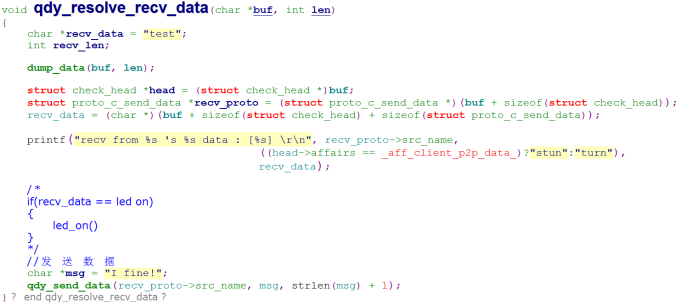

这样的话，我们只需要在qdy_resolve_recv_data函数里面对数据处理即可，我们看下demo例子：
recv_proto->src_name ：谁发送过来的数据
recv_data： 发送了什么数据
5、发送数据给设备
同样发送数据给设备的话可以直接使用这个函数：
int qdy_send_data(char *name, char *data, int len)
只需要写入设备名、数据内容、数据长度即可。
九、其它功能
1、P2P功能
上面只是给出来了演示例子。当然这个云平台还有很重要的功能就是支持P2P通信，下一节会将如何P2P通信，同时也会释放Android手机APP 的代码例子，教大家如何定制自己的手机APP 程序
2、微信小程序和嵌入式设备通信
第三节是教大家如何使用微信小程序直接和开发板通信
可以加WX交流：13510979604
