thingsboard 源码目录解读及菜单预览

thingsboard

中文文档

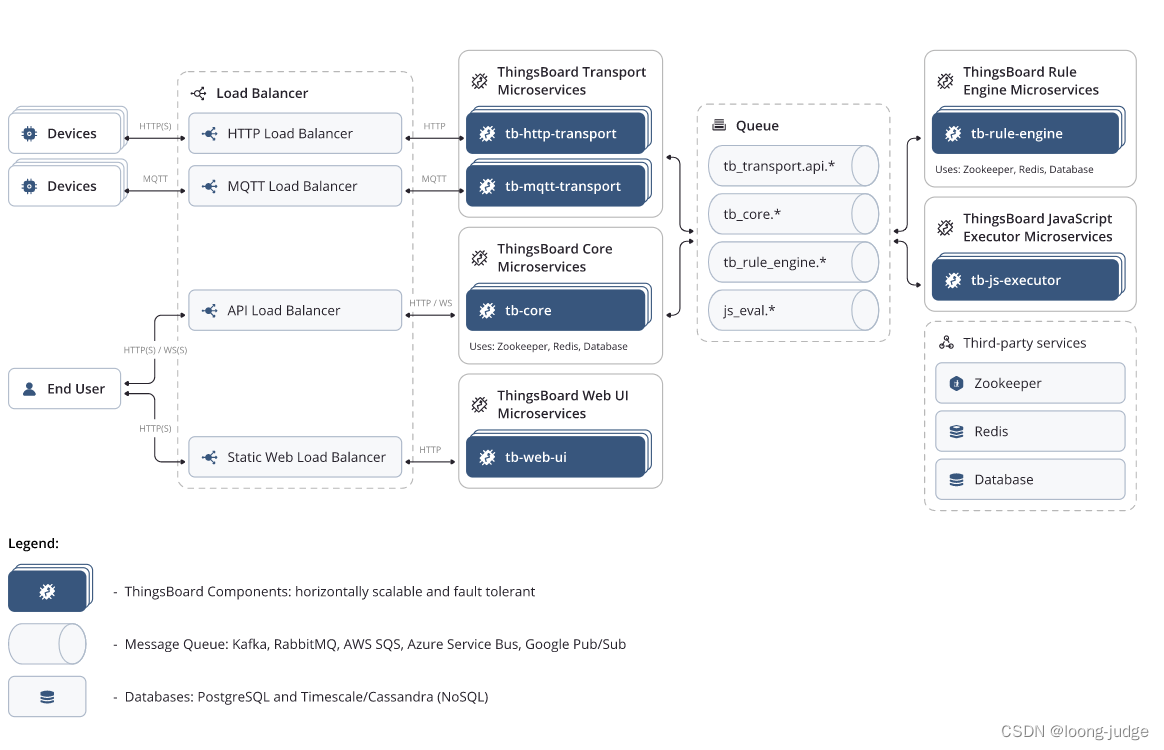

ThingsBoard Core

application: 应用程序主目录org.thingsboard.server包下，

项目主目录

actors: actor执行者目录

config: 配置类目录

controller: 控制器，网页端等api接口

exception: 异常处理

service: 服务目录，

• security: 安全相关服务

• script: 脚本执行服务，主要是规则引擎的执行（JS）

• transport: 消息传输服务

• rpc: 远程调用服务

• ota:线上升级服务

utils: 工具类

common: 公共工具集、方法集模块

common: 公共工具集、方法集模块

• actor:actor反应相关

• dao-api: 数据访问对象的服务接口，在这里做定义

• data: 用于不同数据库之间的中间数据结构

• message: 消息服务的实现集，包括集群消息、的基础服务消息、系统类消息

• queue: 队列服务的实现集，高可用的Kafka

• transport: 消息传输通道服务的实现，定义公共接口，给客户端的transport层使用

  • coap: CoAP消息传输Handler，包括适配器和客户端

  • http: HTTP消息传输Handler

  • mqtt: MQTT消息传输Handler，包括适配器、会话、SSL工具等

  • transport-api : 具体的实现

• util: 工具集（当前仅有一个异步回调工具）

dao

dao: 数据访问对象集合，整个应用的DAO层，一般只要dao的都要data，以实现不同数据库数据结构兼容。

ThingsBoard rule

rule-engine: TB的规则引擎，TB没有用开源的Drools等工具，而是自己开发了一套规则引擎，主要包含3个组件和1套服务接口

rule-engine-api: 服务接口的实现

rule-engine-components: 规则引擎组件，包含滤波器、动作、数据、脚本、延迟加载、消息、队列、RPC实现、邮件等

ThingsBoard transport

transport: 三种消息传输服务启动器，
服务的实现参考common/transport,
mqtt协议的客户端实现见netty-mqtt

ThingsBoard Web UI

ui-ngx: TB的用户界面，主要使用AngularJS和react组件，

其他

netty-mqtt: TB的MQTT协议的实现，包括连接、发布、订阅、遗嘱、关闭等
tools: 工具模块，主要实现了MQTT with SSL客户端和REST客户端。可以测试用。

img: 应用图标存放处

部署脚步

docker: 集群部署-docker容器解决方案，包含了部署环境和shell脚本

haproxy: HAproxy工具的配置文件存放处

tb-node: 应用程序节点配置存放目录

tb-transports: 消息传输服务的配置文件，包括coap,http,mqtt

k8s: 容器编排工具k8s的配置文件和自动化脚本

msa: 微服务半自动构建模块，包含了黑盒测试、js执行引擎等

black-box-tests: 黑盒测试工具

js-excutor: js执行引擎，基于nodejs，用于执行规则引擎中的js代码（沙盒执行）

tb: tb主应用程序docker配置

tb-node: tb程序节点配置,基于docker

transport: docker中的消息传输服务的部署配置

web-ui: TB的Web用户界面在docker中部署的配置,自带http server

thingsboard 涉及实体

ThingsBoard 中支持的实体如下:

• 租户 - 可以将租户视为独立的业务实体：拥有或生产设备和资产的个人或组织；租户可能有多个租户管理员用户和数百万个客户；
• 客户 - 客户也是一个独立的企业实体，购买或使用租户下的设备、资产的个人或组织;客户可能有多个用户以及数百万个设备和资产；
• 用户 - 用户能够浏览仪表板和管理实体；
• 设备 - 可以通过RPC命令处理Iot设备中的对象遥测数据。例如sensors（传感器）, actuators（执行器）, switches（开关）；
• 资产 - 设备与资产相关联的抽象物联网对象。例如factory（工厂）, field（厂区）, vehicle（车辆）；
• 警报 - 提示设备和Assets以及Entity发生的事件；
• 面板 - 通过Dashboards查看数据以及控制指定设备；
• 规则节点 - 处理消息和实体生命周期事件的执行单元；
• 规则链 - 规则节点的逻辑单元；

实体支持如下:

• 属性 - 与实体相关联的静态和半静态键值对。例如序列号，型号，固件版本；
• 遥测数据 - 可用于存储，查询和可视化的时间序列数据点。例如温度，湿度，电池电量;
• 关系 - 与其他实体的定向连接。例如包含，管理，拥有，生产

默认账号：
系统管理员: sysadmin@thingsboard.org / sysadmin
租户管理员: tenant@thingsboard.org / tenant
客户: customer@thingsboard.org / customer

页面展示

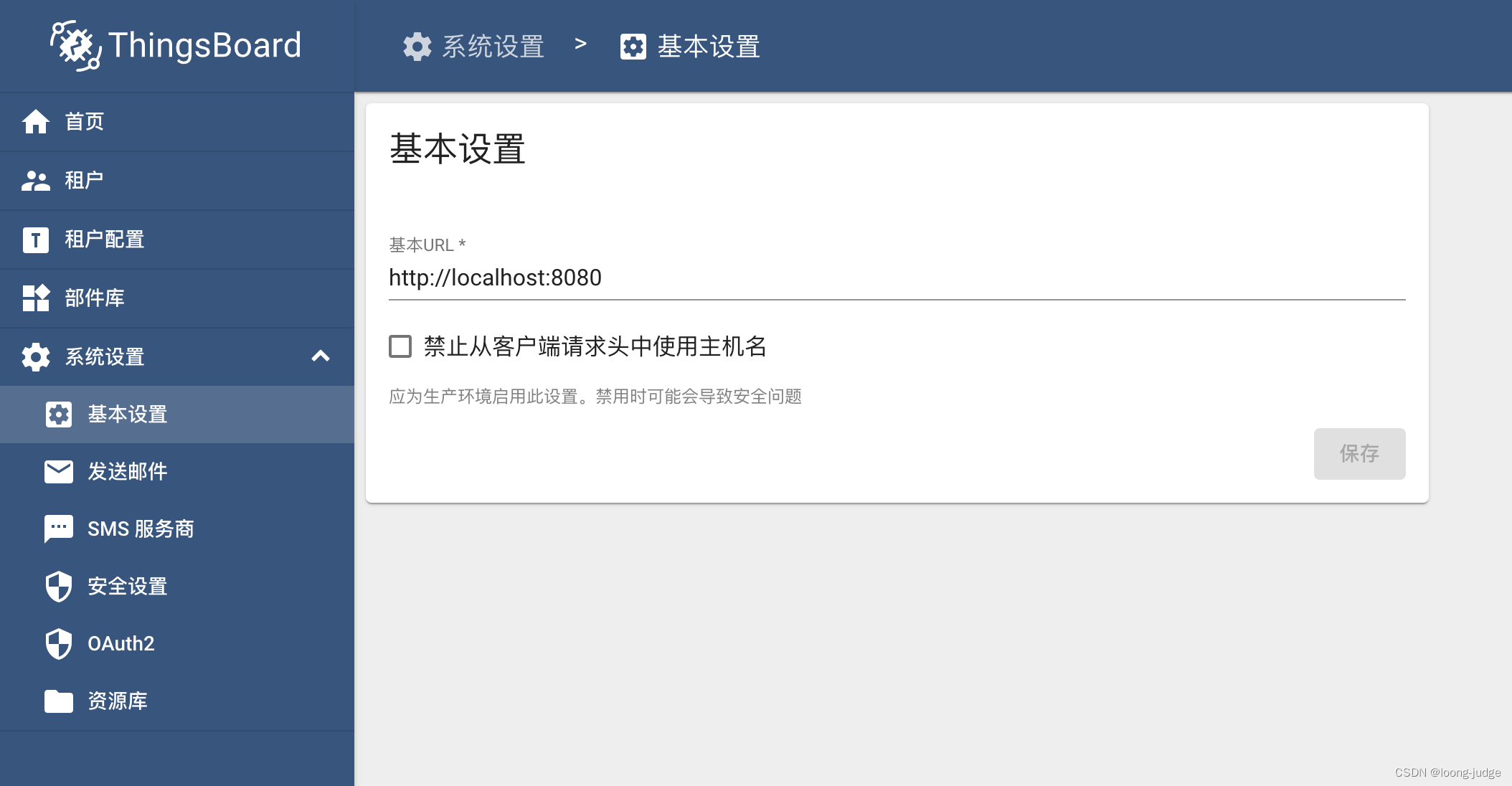

系统管理员菜单

• 租户及租户管理员
• 租户配置
• 部件库（系统级，用作仪表盘显示部件）
• 系统设置
  • 基本设置
  • 发送邮件设置
  • SMS服务商设置
  • 安全设置
  • Oauth2设置
  • 资源库设置（系统级，自定义部件时可以直接使用）

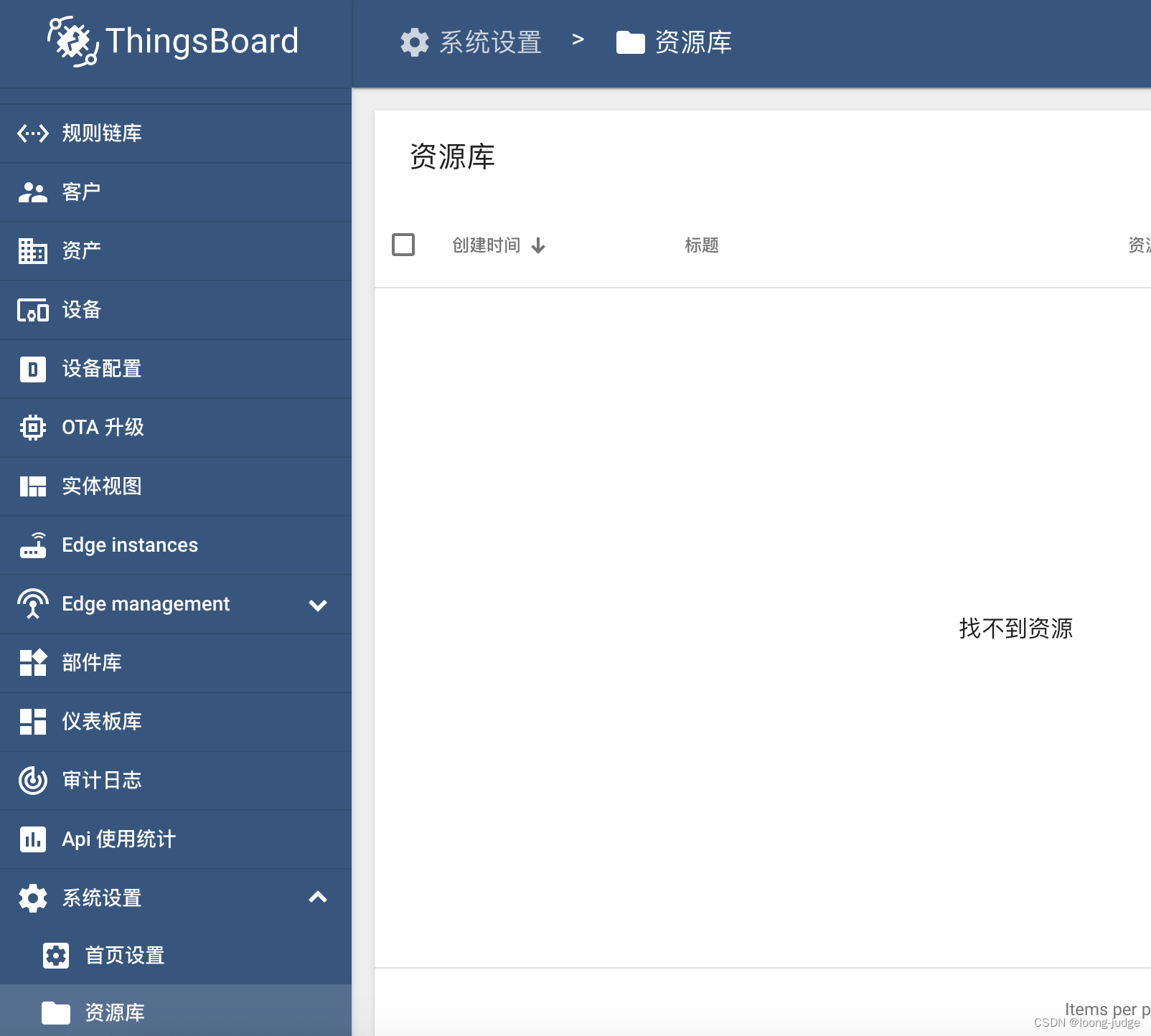

租户管理员菜单

• 规则链
• 客户
• 资产及关系
• 设备
• 设备配置
• OTA升级
• 实体视图
• 部件库（系统级，用作仪表盘显示部件）
• 仪表盘
• 审计日志
• API使用统计
• 系统设置
  • 首页设置
  • 资源库设置（租户级，自定义部件时可以直接使用）
