概述

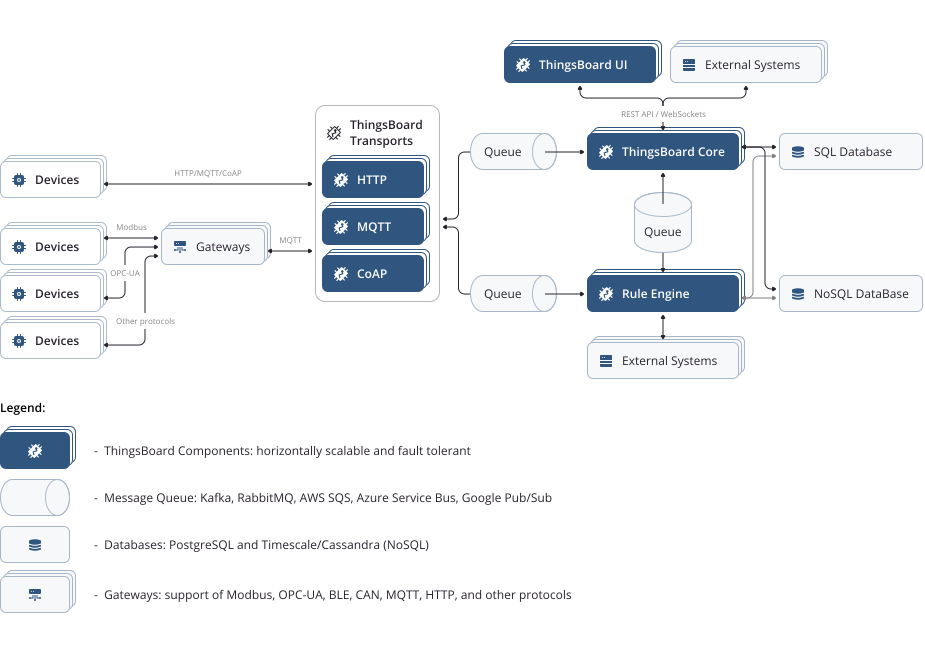

以前也了解过Thingsboard, 感觉挺好的, 最起码100%开源, 源码直接下载, 但是呢网上的源码解析比较少, 借此机会也来贡献一波，以下是官网扒下来的整体架构图

TB组件: 具备水平可扩展和容错特性
消息队列: Kafka, RabbitMQ, AWS SQS, Azure Service Bus, Google Pub/Sub
数据库: PostgreSQL 及 Timescale/Cassandra(NoSQL)
设备网关: 支持Modbus, OPC-UA, BLE, CAN, MQTT, HTTP及其他协议

1.设备接入(tb-transport-mqtt)

1.1 MqttTransportService启动类

其实我也不知道它那些代码项目包结构是按照什么去逻辑去架构的, 咱们从设备接入(tb-transport-mqtt)开始研究. 做为一个接入服务, Thingsboard是基于Netty去开发的, 以下是启动代码:

public class MqttTransportService {
	.....

    @Autowired
    private MqttTransportContext context;

    @PostConstruct
    public void init() throws Exception {
        log.info("Setting resource leak detector level to {}", );
      ResourceLeakDetector.setLevel(ResourceLeakDetector.Level.valueOf(leakDetectorLevel.toUpperCase()));


        b.group(bossGroup, workerGroup)
                .channel(NioServerSocketChannel.class)
                .childHandler(new MqttTransportServerInitializer(context))
                .childOption(ChannelOption.SO_KEEPALIVE, keepAlive);
        }
    .....
}

一个很常规的启动代码, ResourceLeakDetector是资源泄露检测等级, 这里不细说了. Netty实现ByteBuf的资源回收还有2种做法,

手动调用ReferenceCountUtil.release(bytebuf)
Handler继承于SimpleChannelInboundHandler, 它有个autoRelease属性, 2种方式实现方式是一样的

MqttTransportContext见名知意, 整个传输层的上下文对象, 并且是单例的, 可见其重要程度, 既然这么重要先看下这个类里面有什么东西.

1.2 MqttTransportContext

先看下这个类的继承结构和属性
在这里插入图片描述
首先看MqttTransportContext类里面的属性

1.2.1 slHandlerProvider: MqttSslHandlerProvider提供了getSslHandler方法，获取一个SslHandler, 这个handler是Netty封装的针对于处理SSL/TLS加密数据的。其继承了ChannelInboundHandlerAdapter和实现了ChannelOutboundHandler，所以在数据流入和输出时会对数据进行解密和加密。

加密配置在这个文件tb-mqtt-transport.yml，内容如下

# MQTT server parameters
transport:
  mqtt:
    ssl:
      # Enable/disable SSL support
      enabled: "${MQTT_SSL_ENABLED:false}"
      # SSL protocol: See
      protocol: "${MQTT_SSL_PROTOCOL:TLSv1.2}"
      # Path to the key store that holds the SSL certificate
      key_store: "${MQTT_SSL_KEY_STORE:mqttserver.jks}"
      # Password used to access the key store
      key_store_password: "${MQTT_SSL_KEY_STORE_PASSWORD:server_ks_password}"
      # Password used to access the key
      key_password: "${MQTT_SSL_KEY_PASSWORD:server_key_password}"
      # Type of the key store
      key_store_type: "${MQTT_SSL_KEY_STORE_TYPE:JKS}"

当 transport.mqtt.ssl.enabled = true, MqttSslHandlerProvider就会被加载到Spring容器中

@Component("MqttSslHandlerProvider")
@ConditionalOnProperty(prefix = "transport.mqtt.ssl", value = "enabled", havingValue = "true", matchIfMissing = false)
public class MqttSslHandlerProvider {

    @Value("${transport.mqtt.ssl.protocol}")
    private String sslProtocol;
    @Value("${transport.mqtt.ssl.key_store}")
    private String keyStoreFile;
    @Value("${transport.mqtt.ssl.key_store_password}")
    private String keyStorePassword;
    @Value("${transport.mqtt.ssl.key_password}")
    private String keyPassword;
    @Value("${transport.mqtt.ssl.key_store_type}")
    private String keyStoreType;

    public SslHandler getSslHandler() {
        try {
            .....
            SSLContext sslContext = SSLContext.getInstance(sslProtocol);
            sslContext.init(km, tm, null);
            SSLEngine sslEngine = sslContext.createSSLEngine();
            sslEngine.setUseClientMode(false);     // 单向校验, 服务器一般不会对客户端进行握手校验，校验的话也是在上层进行校验
            sslEngine.setNeedClientAuth(false);	   // 单向校验
            sslEngine.setWantClientAuth(true);
            sslEngine.setEnabledProtocols(sslEngine.getSupportedProtocols());
            sslEngine.setEnabledCipherSuites(sslEngine.getSupportedCipherSuites());
            sslEngine.setEnableSessionCreation(true);
            return new SslHandler(sslEngine);
        } catch (Exception e) {
            log.error("Unable to set up SSL context. Reason: " + e.getMessage(), e);
            throw new RuntimeException("Failed to get SSL handler", e);
        }
    }
    .......

SSL/TLS虽然是加密传输，但是也要注意防止SSL劫持和SSL剥离攻击

1.2.2 MqttTransportAdaptor ：客户端消息通过MqttDecoder将消息转成MqttMessage类型，而MqttMessage对象中的payload是一个Obj类型，所以就需要MqttTransportAdaptor将payload转成一个具体的类型的对象。

示例代码如下：

private void processDevicePublish(ChannelHandlerContext ctx, MqttPublishMessage mqttMsg, String topicName, int msgId) {
    try {
        if (topicName.equals(MqttTopics.DEVICE_TELEMETRY_TOPIC)) {
            TransportProtos.PostTelemetryMsg postTelemetryMsg = adaptor.convertToPostTelemetry(deviceSessionCtx, mqttMsg);
            transportService.process(sessionInfo, postTelemetryMsg, getPubAckCallback(ctx, msgId, postTelemetryMsg));
        } else if (topicName.equals(MqttTopics.DEVICE_ATTRIBUTES_TOPIC)) {
            TransportProtos.PostAttributeMsg postAttributeMsg = adaptor.convertToPostAttributes(deviceSessionCtx, mqttMsg);
            transportService.process(sessionInfo, postAttributeMsg, getPubAckCallback(ctx, msgId, postAttributeMsg));
        }
        ...
        } else {
            transportService.reportActivity(sessionInfo);
        }
    } catch (AdaptorException e) {
        log.warn("[{}] Failed to process publish msg [{}][{}]", sessionId, topicName, msgId, e);
        log.info("[{}] Closing current session due to invalid publish msg [{}][{}]", sessionId, topicName, msgId);
        ctx.close();
    }
}

MqttTransportAdaptor会将MqttPublishMessage对象中的payload转成一个具体的msg对象。

1.3 TransportContext

TransportContext类包含了一些上下文信息类该有的关键属性，方法。属性指的是TbServiceInfoProvider类，它里面包含了整个服务的ServiceId, serviceType, tenantId等基础信息。方法指的是TransportService，该类主要提供了设备认证，发布消息处理，订阅消息处理，DeviceSession注册等功能的能力，我们可以理解为MqttTransportHandler是一个消息入口，那么TransportService就是一个具体功能实现类。

Thingsborad源码中定义了TransportContext，将整个设备会话过程的连接，消息上下行，会话处理等等设备整个生命周期内的活动统一抽象成了一个Context，不同协议实现不同的Context。这里和很多其他开源框架的思想有点类似。

	protected final ObjectMapper mapper = new ObjectMapper();

    @Autowired
    private TransportService transportService;
    @Autowired
    private TbServiceInfoProvider serviceInfoProvider;

    @Getter
    private ExecutorService executor;

    @PostConstruct
    public void init() {
        executor = Executors.newWorkStealingPool(50);
    }

    @PreDestroy
    public void stop() {
        if (executor != null) {
            executor.shutdownNow();
        }
    }

    public String getNodeId() {
        return serviceInfoProvider.getServiceId();
