硬件时序图笔记

参考文章：http://www.51hei.com/bbs/dpj-42033-1.html
http://blog.csdn.net/ce123_zhouwei/article/details/6892746

一、时序

单片机时序是指单片机执行指令时发出的控制信号的时间序列。这些信号在时间上的相互关系就是CPU的时序。
CPU发出的时序有两类：
1. 用于片内各功能部件的控制，它们是芯片设计师关注的问题，对用户没有什么意义
2. 用于片外存储器或I/O端口的控制，需要通过器件的控制引脚送到片外，这部分时序对分析硬件电路的原理至关重要，也是软件编程遵循的原则，需要认真掌握。

液晶1602的时序

1. 基本操作时序
   读状态： 输入 RS=L RW=H E=H。 输出 DO~D7为状态字
   写指令： 输入 RS=L RW=L E=高脉冲 D0~D7为指令码。 输出 无
   读数据： 输入 RS=H RW=H E=H 。 输出 D0~D7为数据
   写数据： 输入 RS=H RW=L E=高脉冲 D0~D7为数据。 输出 无

RS：数据/命令（状态）选择端，当此脚为高电平时，可以对1602进行数据字节的传输操作，而此脚为低电平时，进行命令（状态）字节的传输操作。
RW：读写选择端，当此脚为高电平可对LCD1602进行读数据操作，反之进行写数据操作。
E：使能信号，其实是LCD1602的数据控制时钟信号，利用该信号的上升沿实现对LCD1602的数据传输。
D0…D7：8位并行数据口。

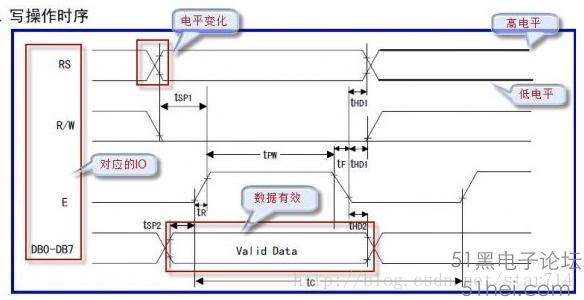

写操作时序图

注：
1. 时序图最左边一般是某一根引脚的标识，表示此行图线体现该引脚的变化，上图分别标明了RS、R/W、E、DB0~DB7四类引脚的时序变化
2. 有线交叉状的部分，表示电平在变化。
3. 密封的菱形部分，表示数据有效，Valid Data这个词也显示了这点。
4. 时序图里各个引脚的电平变化，基于的时间轴是一致的。一定要严格按照时间轴的增长方向来精确地观察时序图。要让器件严格的遵守时序图的变化。
5. 时间的标注，也是个十分重要的信息，这些时间的标注表明了某些状态所要维持的最短或最长时间。因为器件的工作速度也是有限的，一般都跟不上主控芯片的速度，所以它们直接之间要有时序配合。下面是时序参数表：

二、建立时间和保持时间

建立时间（setup time）：是指在触发器的时钟信号上升沿（下降沿）到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿（下降沿）被打入触发器；
保持时间（hold time）：是指在触发器的时钟信号上升沿（下降沿）到来以后，数据稳定不变的时间，如果保持时间不够，数据同样不能被打入触发器。
结合上例， 在使能信号上升沿之前，数据信号应该提前一点来到总线上，这段时间称为数据建立时间，为了使数据传输稳定，使能信号结束之后，数据还必须在总线上停留一段时间，这段时间称为数据保持时间。
