在进行时序分析时，常常需要画出时序图来更直观的观察
下面就说明怎样使用viso画时序图（版本2016）

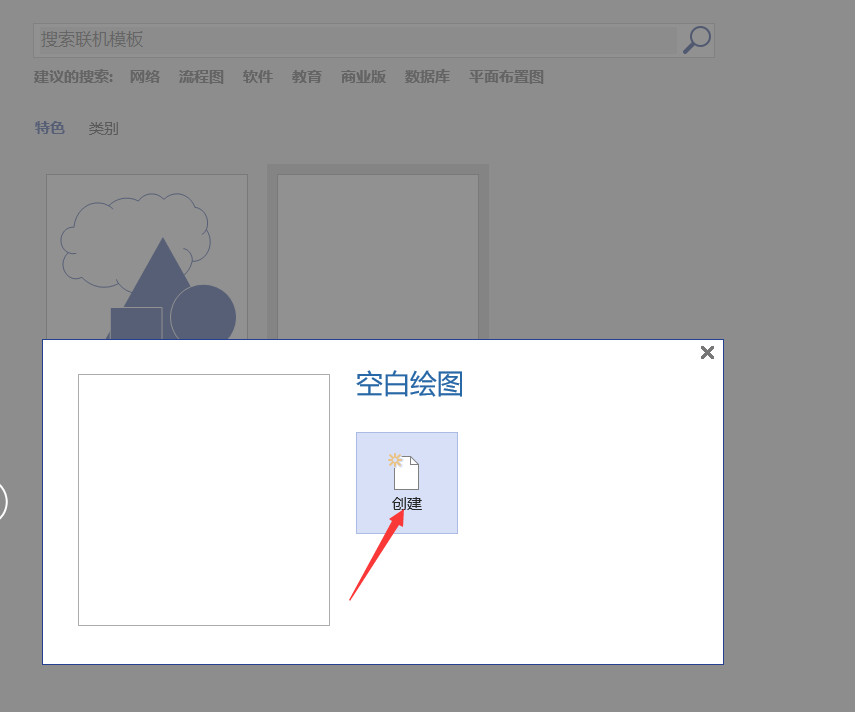

1、打开viso，新建一个空白绘图，点击创建

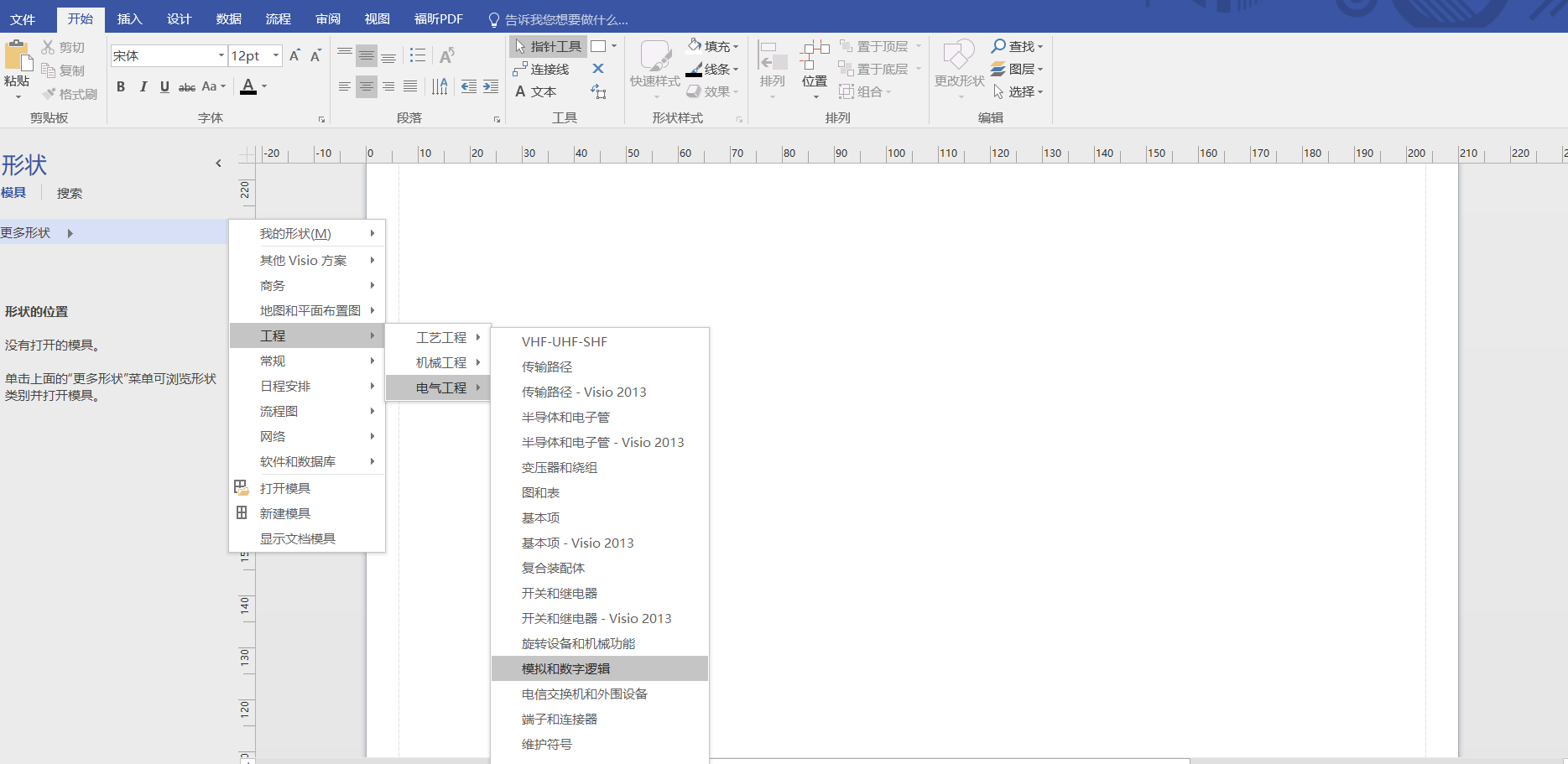

2、按照下图点击更多形状->工程->电气工程->模拟和数字逻辑

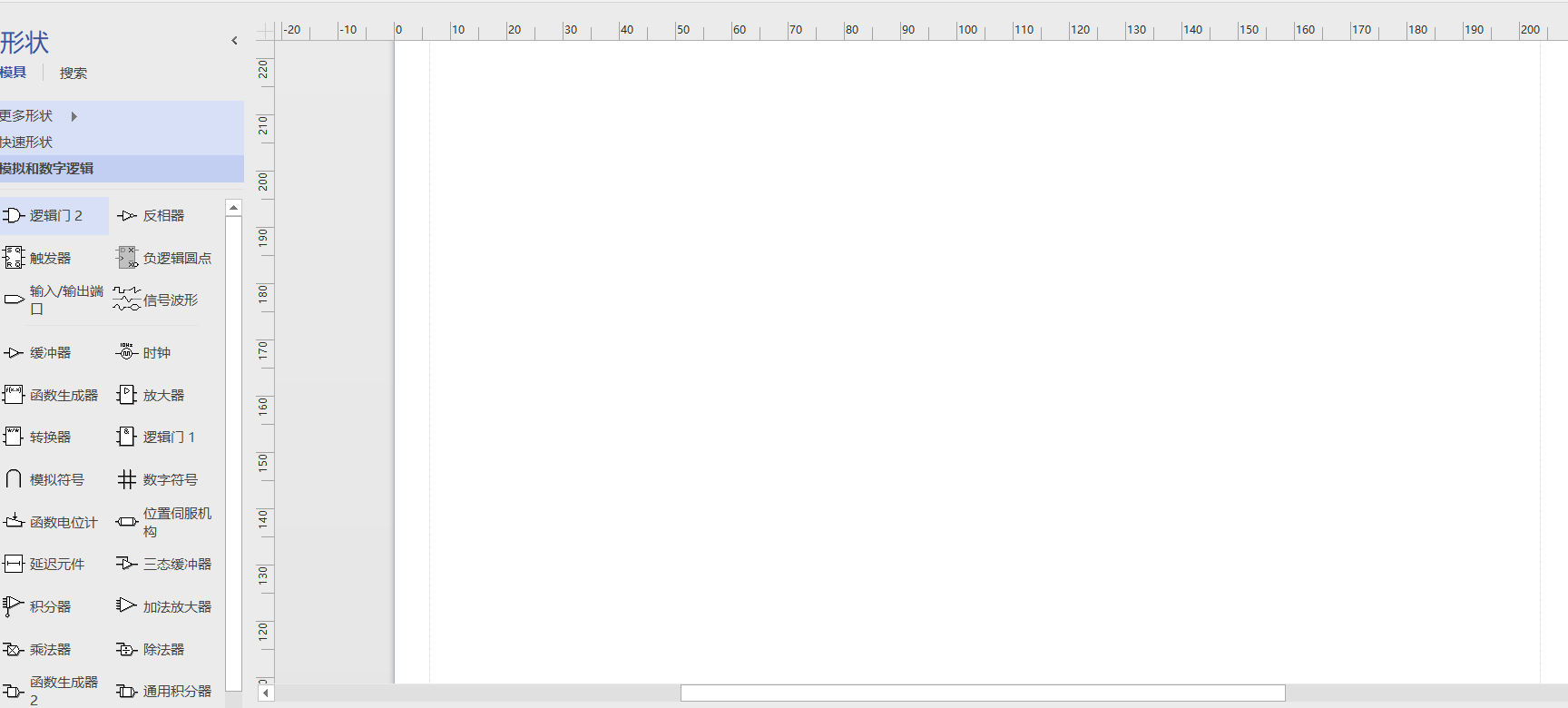

3、得到以下界面

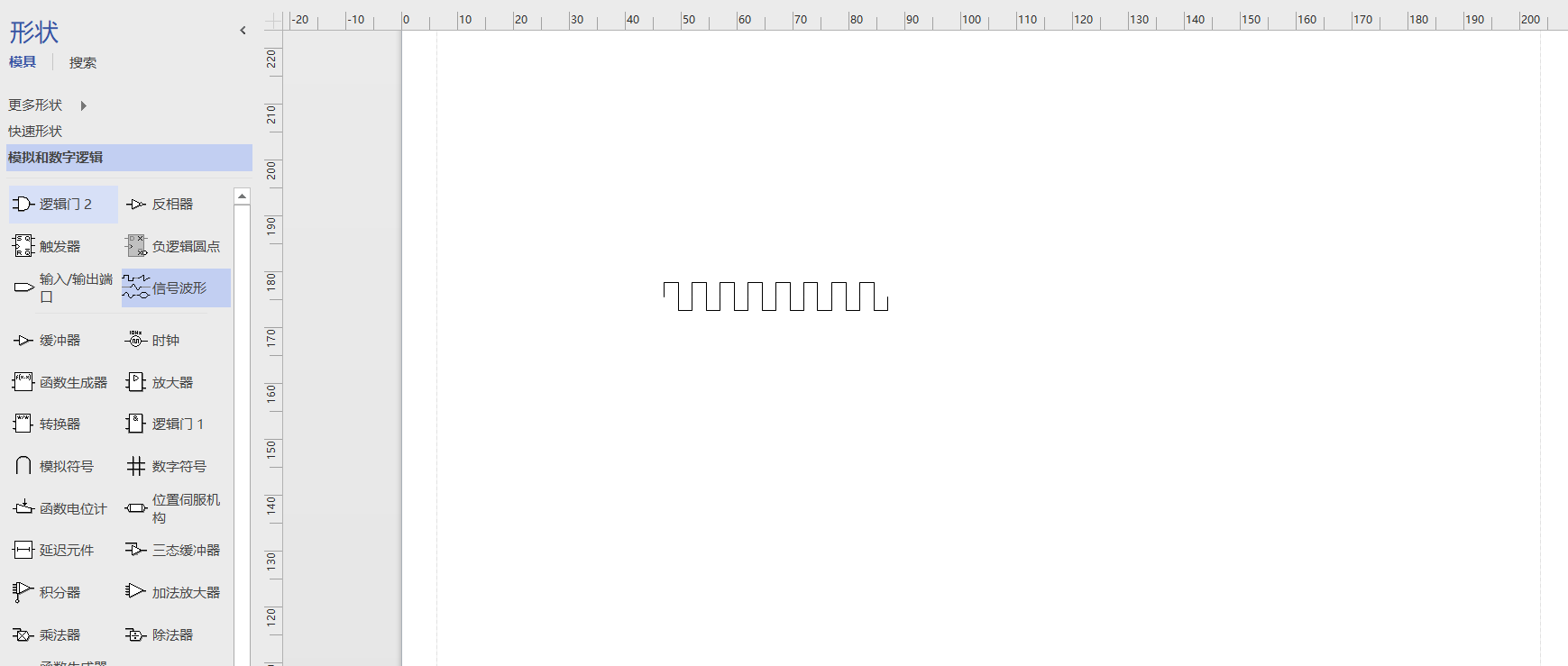

4、移动信号波形到空白处，可以复制移动连接得到以下波形

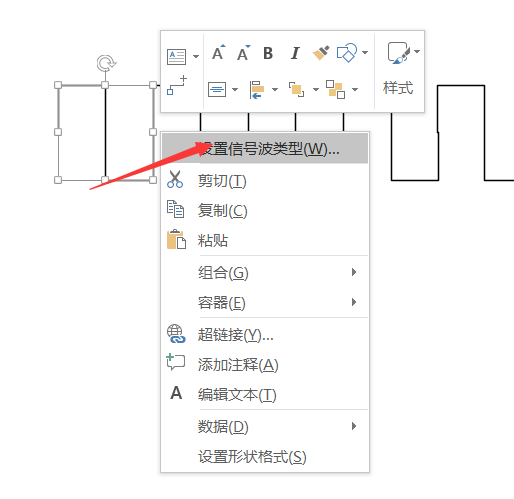

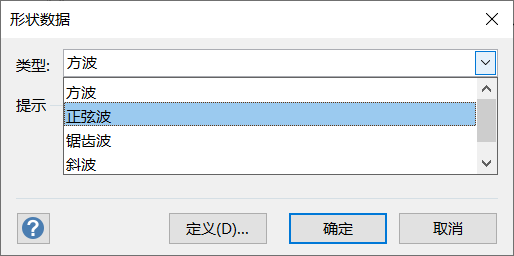

5、点击方波，右键点击设置信号波类型，可以改变波形（正弦，三角等）

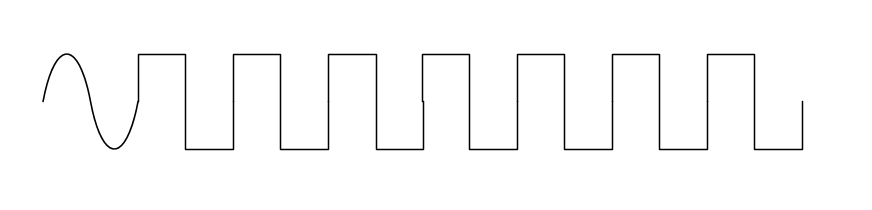

得到了正弦波
最后
