概述
文章目录
- Count15
- Count10
- Count 1to10
- Countslow
- Count 1-12
- Count 1000
- Count bcd
- Count clock
Count15

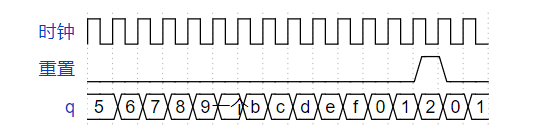

构建一个 4 位二进制计数器，该计数器的计数范围为 0 到 15（包括 15），周期为 16。复位输入是同步的，应将计数器复位至0。
改题目两个注意点：
- 同步复位
- 图片可知低电平有效
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:0] q
);
always @ (posedge clk )begin
if(reset)begin
q <= 0;
end
else
q <= q+4'b1;
end
endmodule
Count10

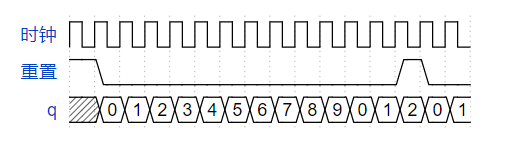

构建一个从 0 到 9（含）计数的十进制计数器，周期为 10。复位输入是同步的，应将计数器复位至0。
此题与上题的注意点相同，不同主要在于q为4位，如果不进行清零操作，那么就会一直计数到15，因此要想周期为10，就要计数到9的时候清零。
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:0] q
);
always @ (posedge clk )begin
if(reset)begin
q <= 0;
end
else if (q == 4'd9)begin //q >= 4'd9也可
q <= 0;
end
else begin
q <= q+4'b1;
end
end
endmodule
Count 1to10
制作一个十进制计数器，包括 1 到 10。复位输入是同步的，应将计数器复位至1
此题的区别在于计数器的初值从1开始。
module top_module (
input clk,
input reset,
output [3:0] q
);
always @ (posedge clk )begin
if(reset)begin
q <= 4'b1;
end
else if(q >= 4'd10)begin
q <= 4'b1;
end
else
q <= q+4'b1;
end
endmodule
Countslow

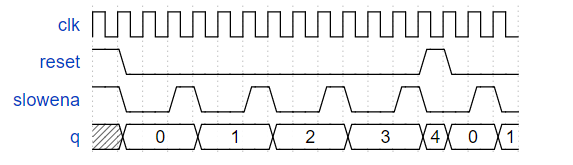

构建一个从 0 到 9 计数的十进制计数器，周期为 10。复位输入是同步的，应将计数器复位至0。我们希望能够暂停计数器，而不是总是在每个时钟周期递增，因此 slowena 输入指示计数器何时应该递增。
此题相当于加入了使能信号
module top_module (
input clk,
input slowena,
input reset,
output [3:0] q
);
always @ (posedge clk)begin
if(reset)
q <= 4'b0;
else if(slowena)begin
if(q == 4'd9)
q <= 4'b0;
else
q <= q + 4'b1;
end
else
q <= q;
end
endmodule
Count 1-12
设计具有以下输入和输出的 1-12 计数器：
- 重置同步****高电平有效复位，强制计数器为 1
- enable信号设置为高电平以使计数器运行
- 时钟正边沿触发时钟输入 Q[3：0]计数器的输出
- c_enable、c_load、c_d[3：0]输出分别是进入内部计数器使能、负载和d输入的信号。它们的目的是允许检查这些信号的正确性。
您有以下可用的组件：4 位二进制计数器 （count4）
如下，它具有使能enable和同步并行加载输入load（load的优先级高于enable）。count4 模块可在电路中实例化它。
module count4(
input clk,
input enable,
input load,
input [3:0] d,
output reg [3:0] Q
);
代码如下：
module top_module (
input clk,
input reset,
input enable,
output [3:0] Q,
output c_enable,
output c_load,
output [3:0] c_d
);
count4 the_counter (clk, c_enable, c_load, c_d, Q );
assign c_enable = enable;
assign c_load = reset | ((Q == 4'd12) && (enable == 1'b1));
assign c_d = c_load ? 4'd1 : 4'd0;
endmodule
Count 1000
从 1000 Hz 时钟派生一个 1 Hz 信号（OneHertz）(计数到999)，该信号可用于驱动一组小时/分钟/秒计数器的 Enable 信号，以创建数字挂钟。
由于我们希望时钟每秒计数一次，因此必须每秒精确地置位一个周期的一赫兹信号。使用模 10 （BCD） 计数器和尽可能少的其他门构建分频器。同时输出来自您使用的每个BCD计数器的使能信号（c_enable[0]表示最快的计数器，c_enable[2]表示最慢的计数器）。
为您提供以下BCD计数器。启用必须为高电平，计数器才能运行。复位是同步的，并设置为高电平以强制计数器为零。电路中的所有计数器必须直接使用相同的 1000 Hz 信号。
module bcdcount (
input clk,
input reset,
input enable,
output reg [3:0] Q
);
module top_module (
input clk,
input reset,
output OneHertz,
output [2:0] c_enable
);
wire[3:0] one;
wire[3:0] ten;
wire[3:0] hundred;
assign c_enable = {one == 4'd9 && ten == 4'd9, one == 4'd9, 1'b1};
assign OneHertz = (one == 4'd9 && ten == 4'd9 && hundred == 4'd9);
bcdcount u_counter0 (clk, reset, c_enable[0],one );
bcdcount u_counter1 (clk, reset, c_enable[1],ten);
bcdcount u_counter2 (clk, reset, c_enable[2], hundred);
endmodule
Count bcd

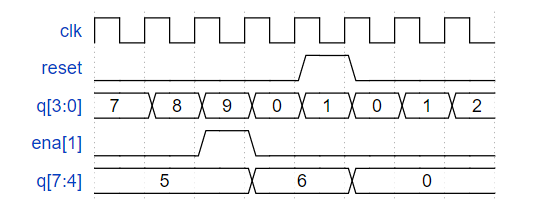

构建一个 4 位数的 BCD（二进制编码的十进制）计数器。每个十进制数字使用4位进行编码：q[3：0]是1位，q[7：4]是十位，依此类推。对于数字 [3：1]，还要输出一个使能信号，指示上三位数字中的每一位何时应递增。
建议将if else的所有情况的输出都给出，避免锁存器的生成
module top_module(
input clk,
input reset, // Synchronous active-high reset
output [3:1] ena,
output [15:0] q
);
reg [3:0] ones;
reg [3:0] tens;
reg [3:0] hundreds;
reg [3:0] thousands;
//个位计数器
always @ (posedge clk)begin
if(reset)
ones <= 4'b0;
else if(ones == 4'd9)
ones <= 4'b0;
else
ones <= ones + 4'b1;
end
//十位计数器
always @ (posedge clk)begin
if(reset)
tens <= 4'b0;
else if(ones == 4'd9 && tens == 4'd9 )
tens <= 4'b0;
else if(ones == 4'd9)
tens <= tens + 4'b1;
else
tens <= tens;
end
//百位计数器
always @ (posedge clk)begin
if(reset)
hundreds <= 4'b0;
else if(ones == 4'd9 && tens == 4'd9 && hundreds == 4'd9 )
hundreds <= 4'b0;
else if(tens == 4'd9 && ones == 4'd9)
hundreds <= hundreds + 4'b1;
else
hundreds <= hundreds ;
end
//千位计数器
always @ (posedge clk)begin
if(reset)
thousands <= 4'b0;
else if(ones == 4'd9&& tens == 4'd9 && hundreds == 4'd9 && thousands == 4'd9 )
thousands <= 4'b0;
else if(hundreds == 4'd9 && tens == 4'd9 && ones == 4'd9)
thousands <= thousands + 4'b1;
else
thousands <= thousands;
end
//输出q为四个四位的个位，十位，百位，千位拼接，且题目给出是从低位到高位
assign q = {thousands,hundreds,tens,ones};
//使能信号有效
assign ena[1] = (ones == 4'd9 ) ? 1'b1 : 1'b0;
assign ena[2] = ((ones == 4'd9) && (tens == 4'd9 ) ) ? 1'b1 : 1'b0;
assign ena[3] = ((ones == 4'd9) && (tens == 4'd9) &&( hundreds == 4'd9 )) ? 1'b1 : 1'b0;
endmodule
Count clock
创建一组适合用作 12 小时时钟使用的的计数器（带 am/pm 指示器）。您的计数器由clk驱动，时钟clk每增加一次，（即每增加秒一次），就会在ena上发出脉冲（1）。
复位信号可将时钟重置为 中午12时（12：00 AM）。上午pm 为 0（AM），下午pm 为 1。hh、mm 和 ss 是两个 BCD（二进制编码十进制）数字，分别表示小时 （01-12）、分钟 （00-59） 和秒 （00-59）。
复位信号的优先级高于ena，即使ena无效，也可能发生复位。
以下时序图显示了从AM 11：59：59 到PM 12：00：00 的翻转行为以及同步复位和使能行为。
其中 ss mm hh 均包含个位和十位，因此对于这三个信号我们要设计六个计数器。
module top_module(
input clk,
input reset,
input ena,
output pm,
output [7:0] hh,
output [7:0] mm,
output [7:0] ss);
reg pm_temp;
reg [3:0] ss_ones; // SS个位的暂存
reg [3:0] ss_tens; // SS十位的暂存
reg [3:0] mm_ones; // mm个位的暂存
reg [3:0] mm_tens; // mm十位的暂存
reg [3:0] hh_ones; // hh个位的暂存
reg [3:0] hh_tens; // hh十位的暂存
wire add_ss_ones;
wire end_ss_ones;
wire add_ss_tens;
wire end_ss_tens;
wire add_mm_ones;
wire end_mm_ones;
wire add_mm_tens;
wire end_mm_tens;
wire add_hh_ones;
wire end_hh_ones_0;
wire end_hh_ones_1;
wire add_hh_tens;
wire end_hh_tens_0;
wire end_hh_tens_1;
wire pm_ding;
assign add_ss_ones = ena;
assign end_ss_ones = add_ss_ones && (ss_ones == 4'd9);
always @(posedge clk)begin
if(reset)begin
ss_ones <= 4'b0;
end
else if(add_ss_ones)begin
if(end_ss_ones)begin
ss_ones <= 4'b0;
end
else begin
ss_ones <= ss_ones + 4'b1;
end
end
else
ss_ones <= ss_ones;
end
assign add_ss_tens = end_ss_ones;
assign end_ss_tens = add_ss_tens && (ss_tens == 4'd5);
always @(posedge clk)begin
if(reset)begin
ss_tens <= 4'b0;
end
else if(add_ss_tens)begin
if(end_ss_tens)begin
ss_tens <= 4'b0;
end
else begin
ss_tens <= ss_tens + 4'b1;
end
end
else
ss_tens <= ss_tens;
end
assign add_mm_ones = end_ss_tens;
assign end_mm_ones = add_mm_ones && (mm_ones == 4'd9);
always @(posedge clk)begin
if(reset)begin
mm_ones <= 4'b0;
end
else if(add_mm_ones)begin
if(end_mm_ones)begin
mm_ones <= 4'b0;
end
else begin
mm_ones <= mm_ones + 4'b1;
end
end
else
mm_ones <= mm_ones;
end
assign add_mm_tens = end_mm_ones;
assign end_mm_tens = add_mm_tens && (mm_tens == 4'd5);
always @(posedge clk)begin
if(reset)begin
mm_tens <= 4'b0;
end
else if(add_mm_tens)begin
if(end_mm_tens)begin
mm_tens <= 4'b0;
end
else begin
mm_tens <= mm_tens + 4'b1;
end
end
else
mm_tens <= mm_tens;
end
assign add_hh_ones = end_mm_tens;
assign end_hh_ones_0 = add_hh_ones && (hh_ones == 4'd9);
assign end_hh_ones_1 = add_hh_ones && ((hh_ones == 4'd2) && (hh_tens == 4'd1));
always @(posedge clk)begin
if(reset)begin
hh_ones <= 4'd2;
end
else if(add_hh_ones)begin
if(end_hh_ones_0)begin
hh_ones <= 4'b0;
end
else if(end_hh_ones_1)begin
hh_ones <= 4'b1;
end
else begin
hh_ones <= hh_ones+4'b1;
end
end
else
hh_ones <= hh_ones ;
end
assign add_hh_tens = end_mm_tens;
assign end_hh_tens_0 = add_hh_tens && end_hh_ones_1;
assign end_hh_tens_1 = add_hh_tens && end_hh_ones_0;
always @(posedge clk)begin
if(reset)begin
hh_tens <= 4'b1;
end
else if(add_hh_tens)begin
if(end_hh_tens_0)begin
hh_tens <= 4'b0;
end
else if(end_hh_tens_1)begin
hh_tens <= hh_tens + 4'b1;
end
end
else
hh_tens <= hh_tens ;
end
always@(posedge clk)begin
if(reset)begin
pm_temp <= 1'b0;
end
else if(pm_ding)begin
pm_temp <= ~pm_temp;
end
else
pm_temp <= pm_temp ;
end
assign pm_ding = hh_tens == 4'd1 && hh_ones == 4'd1 && end_mm_tens;
assign ss = {ss_tens, ss_ones};
assign mm = {mm_tens, mm_ones};
assign hh = {hh_tens, hh_ones};
assign pm = pm_temp;
endmodule
