概述
树莓派远程4G遥控车教程（四）- 内网穿透及监控页面集成舵机控制功能
树莓派远程4G遥控车教程（一）-准备工作
树莓派远程4G遥控车教程（二）-相机云台舵机初步调试
树莓派远程4G遥控车教程（三）-摄像头安装及实现局域网实时监控
准备工作
代码及相关包已发布，可在我的资源中下载
出现问题欢迎私信我，大家一起讨论
- 前面配置已完成
- 已有云服务器和域名（我这里使用的是阿里云服务器）
配置方案
- 本文使用frp进行内网穿透
- 因云服务器都有已经分配好的公网IP地址，本文通过服务端（云服务器）使用frp进行内网穿透，达到访问服务端固定IP地址+端口号，来达到访问内网中树莓派指定端口的功能。
- 配置分为两部分服务端（云服务器）和客户端（树莓派）
配置过程
服务端（云服务器配置）
- 我使用的是阿里云服务器，安装的是Debian系统（x64）。我使用的frp版本应该是frp_0.37.1_linux_amd64.tar.gz
- frp版本需要对应操作系统 linux ，对应系统架构amd，位数64位。对应的查询命令（根据自己的服务器进行下载对应版本）
uname -a
如果当前 Linux 是 64 位则输出 amd64，是 32 位则会输出 i386。
- 建议使用ssh连接服务器（工具MobaXtem）
- 下载至服务器端的root目录下，使用下面的命令进行解压,，并cd进入该文件夹
tar -zxvf frp_0.37.1_linux_amd64.tar.gz #文件名称更换为自己下载的
cd frp_0.37.1_linux_amd64
- 使用vim编辑器修改服务器配置文件 frps.ini
vim frps.ini
- 网页代码通过Ctrl+c 复制到vim中可以直接使用 shift+insert
- 将如下内容复制到打开的编辑器中(删除注释)
[common]
bind_port = 7000 #绑定的端口，需要与客户端中 server_port 参数保持一致
vhost_http_port = 9000 #自己设定的http访问端口，之后将通过服务器IP+该端口来访问监控画面
dashboard_port = 7500 #后台服务页面的端口，如果设置7500，便可通过 http://yourip:7500 来访问 frps 的后台页面（yourip为你后面内容里设置的服务器ip）
dashboard_user = admin #frp 后台服务页面的管理员用户名
dashboard_pwd = admin #frp 后台服务页面的管理员密码
privilege_token = 13123123 #定义值，必须与客户端中的 privilege_token 保持一致(一种验证机制)
- :wq进行保存
配置服务端自启动
- 使用vim编辑服务
sudo vim /lib/systemd/system/frps.service
- 打开的页面中添加如下内容
[Unit]
Description=frps service
After=network.target syslog.target
Wants=network.target
[Service]
Type=simple
#启动服务的命令（此处写你的frps的实际安装目录）
ExecStart=/root/frp_0.37.1_linux_amd64/frps -c /root/frp_0.37.1_linux_amd64/frps.ini
# 此处写你的frps的实际安装目录
[Install]
WantedBy=multi-user.target
- 保存后启动frps并开启frps自启动
systemctl start frps
systemctl enable frps
systemctl status frps #查看是否配置成功/启动状态
为云服务器配置宝塔面板
- 点击查看对应系统版本的安装命令

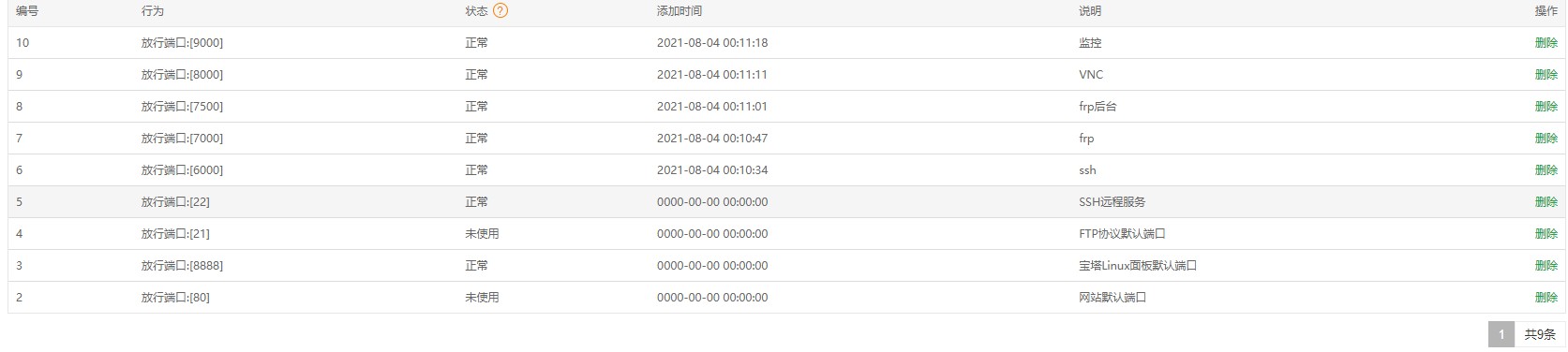

- 进入宝塔面板后进入安全页面，进行放行上面配置的端口。6000、7000、7500、8000、9000

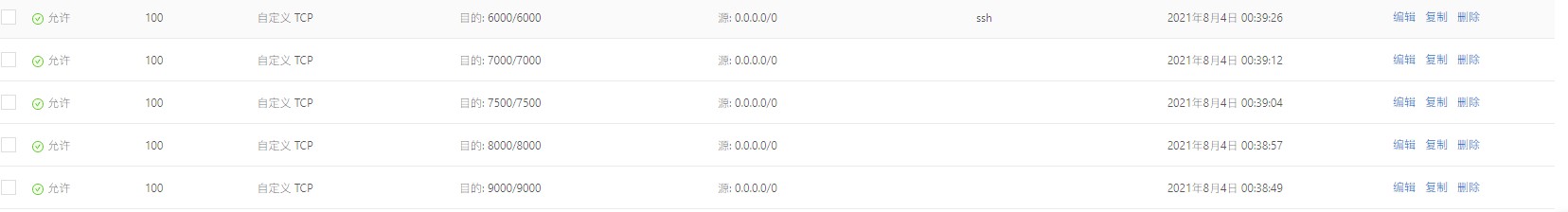

- 进入阿里云（自己云服务器（云厂商控制台）配置安全组规则）“入方向”规则添加放行端口

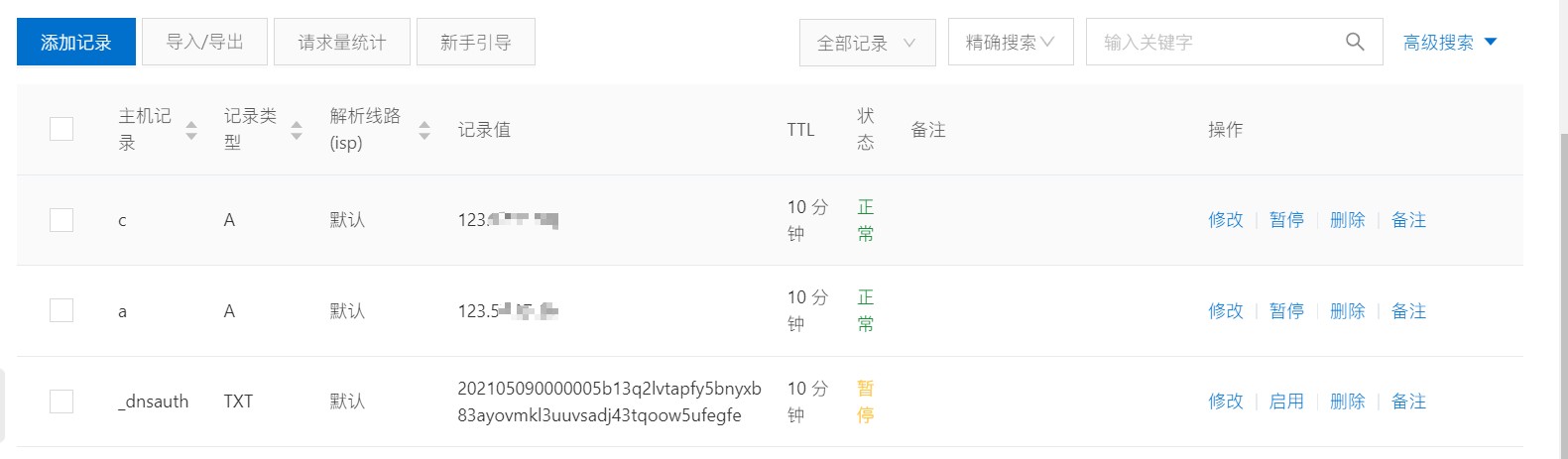

- 在云服务厂商中找到自己购买的域名，进行配置DNS解析（客户端使用）
注意：这里需要自己配置域名将域名解析指向服务器（自行搜索方法）
客户端（树莓派配置）
进行集成页面的编写
-
目录/home/pi/main/
-
在main文件夹下
-
先写服务端（text.py）使用了tornado框架进行开发
# coding=utf-8
import MobileCamera as Mob
import tornado.ioloop
import tornado.web
# 引入tornado
# 运动方法
def left():
Mob.setServoAngle(17,30)
def dextroversion():
Mob.setServoAngle(17,140)
def lookUp():
Mob.setServoAngle(18,40)
def lookDown():
Mob.setServoAngle(18,120)
def inde():
Mob.setServoAngle(17,80)
Mob.setServoAngle(18,80)
def custom(leftCust,upCust):
Mob.setServoAngle(17,leftCust)
Mob.setServoAngle(18,upCust)
# 接口
class Maina(tornado.web.RequestHandler):
def get(self):
self.render("index.html")
def post(self):
data = self.get_argument("data")
if (data == "left"):
left()
elif(data =="right"):
dextroversion()
elif(data =="lookup"):
lookUp()
elif(data == "lookdown"):
lookDown()
elif(data == "inde"):
inde()
# 路由
def appa ():
return tornado.web.Application([
(r"/", Maina)
])
app = appa()
app.listen(8848) #定义访问端口
tornado.ioloop.IOLoop.current().start()
- 进行控制文件的编写（MobileCamera.py）理解参考：树莓派远程4G遥控车教程（二）-相机云台舵机初步调试
# coding=utf-8
from time import sleep
import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BCM)
GPIO.setwarnings(False)
pan = 17 #舵机编码
tilt = 18
GPIO.setup(tilt, GPIO.OUT)
GPIO.setup(pan, GPIO.OUT) # 定义了接口为输出模式
def setServoAngle(servo,angle):
assert angle >=10 and angle <= 160
pwm = GPIO.PWM(servo, 50)
pwm.start(8)
dutyCycle = angle / 18 + 3.
pwm.ChangeDutyCycle(dutyCycle)
sleep(0.6)
pwm.stop()
- 进行页面的编写（index.html）
- 本页面可以通过键盘的↑↓←→进行控制，也可以点击操作
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<script src="http://libs.baidu.com/jquery/2.1.4/jquery.min.js"></script>
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>控制中心</title>
</head>
<body>
<script type="text/javascript">
function go(data){
$.post('/',{data:data},function(){});
}
$(function(){
window.document.onkeydown = abc;
function abc(ev){
ev = (ev) ? ev : window.event;
if(ev.keyCode=='38'){
console.log("1")
go('lookup');
}
if(ev.keyCode=='37'){
console.log("2")
go('right');
}
if(ev.keyCode=='40'){
console.log("3")
go('lookdown');
}
if(ev.keyCode=='39'){
console.log("4")
go('left');
}
}
var i= null;
$('.top').mousedown(function(){
console.log("5")
go('lookup');
});
$('.left').mousedown(function(){
console.log("6")
go('left');
});
$('.down').mousedown(function(){
console.log("7")
go('lookdown');
});
$('.right').mousedown(function(){
console.log("8")
go('right');
});
$('.indo').mousedown(function(){
console.log("9")
go('inde');
});
});
</script>
<style type="text/css">
#main{width: 150px;height: 150px;background: #ccc;}
#main span{width: 50px;height: 50px;float: left;}
#main span.on2{background: #ff00ff;}
#main span.on3{background: #555555;position: absolute;left: 8px;top: 8px;}
#main span.on4{background: #555555;position: absolute;left: 108px;top: 8px;}
#main span.on5{background: #555555;position: absolute;left: 8px;top: 108px;}
#main span.on6{background: #555555;position: absolute;left: 108px;top: 108px;}
.warpper { overflow-x: auto;overflow-y:hidden; -webkit-overflow-scrolling: touch; width: 100%; height: 505px; margin: 2px auto; border: 0.1px solid black; }
</style>
<div class="warpper">
<iframe src="http://c.######.cn:8080/stream_simple.html" style="height:500px;width:100%;" scrolling="yes" frameborder="0"></iframe>
<!-- 这里使用iframe标签引入了视频源，将src地址更换为web2的解析地址-->
</div>
<div id="main">
<span></span>
<span class="on2 top"></span>
<span></span>
<span class="on2 right"></span>
<span class="on2 indo" style="background-color: red;"></span>
<span class="on2 left"></span>
<span></span>
<span class="on2 down"></span>
<span></span>
</div>
</body>
</html>
- 进入main目录 运行python2 text.py。通过局域网访问http://树莓派ip:8848测试
- 配置开机自启动text.py
- 需要指定python3的绝对路径。（通过which python3命令查询）需要申明其运行环境WorkingDirectory。
sudo vim /etc/systemd/system/index.service
- 进行编辑（需删除注释）
[Unit]
Description=index daemon
After=syslog.target network.target
Wants=network.target
[Service]
WorkingDirectory=/home/pi/main #这里是我的text.py所在路径
Type=simple
ExecStart=/usr/bin/python3 /home/pi/main/text.py #前面是我的python3路径 ，后面是text.py路径
Restart= always
RestartSec=1min
[Install]
WantedBy=multi-user.target
- :wq 保存后进行
#启动服务
systemctl daemon-reload
systemctl start index
#查看是否成功开启
systemctl status index.service
#设置为开机启动
systemctl enable index
- 若启动失败，则检查端口是否占用，并且释放端口
进行内网穿透客户端的配置
- 下载适合你树莓派的frp版本，我的是树莓派4B，安装的系统是raspberry pi os32位的，内核是arm。所以下载的是frp_0.37.1_linux_arm.tar.gz。
- frp版本需要对应操作系统 linux ，对应系统架构arm，位数32位。对应的查询命令（根据自己的服务器进行下载对应版本）
uname -a
如果当前 Linux 是 64 位则输出 amd64，是 32 位则会输出 i386。
- 建议使用ssh连接树莓派（工具MobaXtem）
- 下载至树莓派的/home/pi/目录下，使用下面的命令进行解压,，并cd进入该文件夹
tar -zxvf frp_0.37.1_linux_arm.tar.gz #文件名称更换为自己下载的
cd frp_0.37.1_linux_arm
- 使用vim编辑器修改服务器配置文件 frpc.ini 注意：客户端修改的是frpc.ini,服务端修改的是finps.ini
vim frpc.ini
- 网页代码通过Ctrl+c 复制到vim中可以直接使用 shift+insert
- 将如下内容复制到打开的编辑器中(删除注释)
[common]
server_addr = 云服务器地址
server_port = 7000
privilege_token = 13123123 #与服务端一致
[ssh]
type = tcp
local_ip = 127.0.0.1 #默认相对于树莓派的本地端口（无需修改）
local_port = 22
remote_port = 6000
[vnc]
type = tcp
local_ip = 127.0.0.1 #默认相对于树莓派的本地地址（无需修改）
local_port = 5900
remote_port = 8000
[web] #这个是我的舵机控制页面
type = http
local_ip = 127.0.0.1 #默认相对于树莓派的本地地址（无需修改）
local_port = 8848 #对应访问树莓派的端口
custom_domains = a.wan###.cn #通过dns解析域名进行配置a.+域名
[web2] #这个是我的视频页面
type = http
local_ip = 127.0.0.1 #默认相对于树莓派的本地地址（无需修改）
local_port = 8080
custom_domains = c.wan###.cn #通过dns解析域名进行配置 c.+域名
- :wq进行保存
配置客户端自启动
- 使用vim编辑服务
sudo vim /lib/systemd/system/frpc.service
- 打开的页面中添加如下内容
[Unit]
Description=frps service
After=network.target syslog.target
Wants=network.target
[Service]
Type=simple
# 换成自己的路径
ExecStart=/home/pi/frp_0.37.1_linux_arm/frpc -c /home/pi/frp_0.37.1_linux_arm/frpc.ini
[Install]
WantedBy=multi-user.target
- 保存后启动frpc并开启frpc自启动
systemctl start frpc
systemctl enable frpc
systemctl status frpc #查看是否配置成功/启动状态
打开浏览器输入 a.域名:8840访问到控制页面
