高通平台，MSM8937/MSM8953 RF配置流程

86 阅读 0 评论 57 点赞

我是靠谱客的博主端庄枕头，最近开发中收集的这篇文章主要介绍高通平台，MSM8937/MSM8953 RF配置流程，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

需要的资料：

1、各个器件的datasheet

2、原理图

3、逻辑表（内容包含支持哪些制式、band，各个band用到哪些器件，需要哪些GPIO，GPIO配高还是配低等）

上述由RF同事提供

下面从几个方面介绍RF驱动modem部分的配置工作：

1、物理，逻辑列表的配置

2、PA ASM 文件的添加

3、各制式下的RX TX 配置

4、GPIO开关控制

一、物理，逻辑列表的配置

在配置物理逻辑列表前，首先需要确定几个问题。

rf_card的选择：和RF工程师一起确定选用那个RF_card,这需要根据是否支持CA，支持哪些band来做初步确定，当问题无法确定时，可以提case到高通请求协助确定。

相关器件的功能确定：有些器件的作用是即可作为PA又能作为ASM的，这时需要RF工程师提供相关器件的datasheet以便确定这些问题。

确定过上述问题后就可以配置物理逻辑列表了，下面以MSM8937平台为例，具体展示配置过程：

首先根据RF工程师和相关资料确定使用的rf_card为rfc_wtr2965_qrd_non_ca_4373_1，明显是不支持CA的，打开commonsrcrfc_wtr2965_qrd_non_ca_4373_1_cmn_ag.cpp文件开始配置物理逻辑列表：

rfc_phy_device_info_type rfc_wtr2965_qrd_non_ca_4373_1_phy_devices_list[]=
{
{ /*Device: WTR2965 */
  WTR2965, /* PHY_DEVICE_NAME */
0, /* PHY_DEVICE_INSTANCES */
RFC_NO_ALTERNATE_PART, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
{ 4,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */
0x217, /* PHY_DEVICE_MANUFACTURER_ID */
0xCA, /* PHY_DEVICE_PRODUCT_ID */
0, /* PHY_DEVICE_PRODUCT_REV */
0x01, /* DEFAULT USID RANGE START */
0x01, /* DEFAULT USID RANGE END */
0x01, /* PHY_DEVICE_ASSIGNED_USID */
0 /*Warning: Not specified*/, /* RFFE_GROUP_ID */
FALSE, /* INIT */
RFC_TX_MODEM_CHAIN_0, /* ASSOCIATED_DAC */
}, /* END - Device: WTR2965 */

{ /*Device: QFE2101 */
  QFE2101, /* PHY_DEVICE_NAME */
1, /* PHY_DEVICE_INSTANCES */
RFC_NO_ALTERNATE_PART, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
{ 0,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */
0x217, /* PHY_DEVICE_MANUFACTURER_ID */
0x31, /* PHY_DEVICE_PRODUCT_ID */
0, /* PHY_DEVICE_PRODUCT_REV */
0x4, /* DEFAULT USID RANGE START */
0x4, /* DEFAULT USID RANGE END */
0x4, /* PHY_DEVICE_ASSIGNED_USID */
0 /*Warning: Not specified*/, /* RFFE_GROUP_ID */
TRUE, /* INIT */
RFC_INVALID_PARAM, /* ASSOCIATED_DAC */
}, /* END - Device: QFE2101 */

{ /*Device: AP6716M for PA and ASM */
  GEN_DEVICE , /* PHY_DEVICE_NAME */
2, /* PHY_DEVICE_INSTANCES */
RFC_NO_ALTERNATE_PART, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
{ 0,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */
0x349, /* MANUFACTURER_ID */
0x2F, /* PRODUCT_ID */
0, /* PRODUCT_REV */
0xE, /* DEFAULT USID RANGE START */
0xE, /* DEFAULT USID RANGE END */
0xC, /* ASSIGNED_USID */
0 /*Warning: Not specified*/, /* RFFE_GROUP_ID */
FALSE, /* INIT */
RFC_INVALID_PARAM, /* ASSOCIATED_DAC */
}, /* END - Device: AP6716M */

如上；是截取了物理列表的部分器件信息：

1，WTR2965 和 QFE2101是原本就存在的，需要注意的是wtr2965的总线确定{ 4,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */

方法是：根据RF工程师提供的逻辑表中的信息确定或是根据原理图确定，找到RFFE5_DATA/CLK或类似RFFE数字_DATA/CLK,用数字减去1就是总线，如上配置的4，其他的一般不需要修改

2，配置新增的器件信息：这里以AP6716为例，如上配置，根据datasheet知道这个器件是即做PA有做ASM的，注释中最好写明，下面配置相关参数

2, /* PHY_DEVICE_INSTANCES */ 这里的2是指物理逻辑的器件排序，

{ 0,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */ 总线的确定和wtr2965一样。

0x349, /* MANUFACTURER_ID */MID根据datasheet计算

0x2F, /* PRODUCT_ID */ PID也是根据datasheet确定

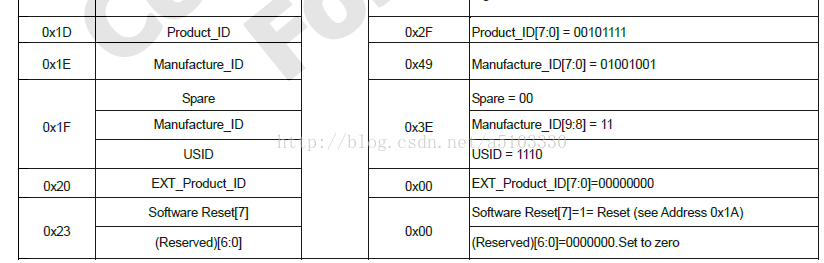

如上，截取datasheet中的，可以看到PID是0x2F,MID是01001001和11相组合后转化为十六进制得到的，如上：二进制为1101001001转为十六进制得0x349.

USID一样计算，1110转化为十六进制为0xE。0xC, /* ASSIGNED_USID */这个自定义就可以，注意不要和其他器件一样。

其他器件也是如上这样添加就可。

逻辑列表相对就简单多了，

rfc_logical_device_info_type rfc_wtr2965_qrd_non_ca_4373_1_logical_devices_list[] =
{
{ /*Device: WTR2965 */
RFDEVICE_TRANSCEIVER, /* DEVICE_MODULE_TYPE */
WTR2965, /* DEVICE_MODULE_NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
0, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: WTR2965 */

{ /*Device: QFE2101 */
RFDEVICE_PAPM, /* DEVICE_MODULE_TYPE */
QFE2101, /* DEVICE_MODULE_NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
1, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: QFE2101 */

{ /*Device: AP6716M for ASM*/
RFDEVICE_ASM, /* DEVICE_MODULE_TYPE */
GEN_ASM, /* DEVICE_MODULE_NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
2, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: AP6716M */

{ /*Device: AP7219M for ASM*/
RFDEVICE_ASM, /* DEVICE_MODULE_TYPE */
GEN_ASM, /* DEVICE_MODULE_NAME */
1, /* DEVICE_MODULE_TYPE_INSTANCE */
3, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: AP7219M */

{ /*Device: AP6716M for PA*/
RFDEVICE_PA, /* DEVICE_MODULE_TYPE */
GEN_PA, /* DEVICE_MODULE_NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
2, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: AP6716M */

逻辑列表中器件作为PA和ASM 需要分开配，只要配两个参数就可

{ /*Device: AP6716M for ASM*/
RFDEVICE_ASM, /* DEVICE_MODULE_TYPE */
GEN_ASM, /* DEVICE_MODULE_NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
2, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
}, /* END - Device: AP6716M */

第一个是作为ASM的器件在逻辑列表中的排序，第二个是对应物理列表中的PHY_DEVICE_INSTANCES。

列表这样就配好了，

另外，当前文件中需要注意的地方，

{ /* device_support */
{ /* Logical Device 0 */
/* bands_supported */
{
{

/* Bit mask element 0 */
( ( (uint64)1 << (SYS_BAND_GSM_850 - 0) ) | ( (uint64)1 << (SYS_BAND_GSM_EGSM_900 - 0) ) | ( (uint64)1 << (SYS_BAND_GSM_DCS_1800 - 0) ) | ( (uint64)1 << (SYS_BAND_GSM_PCS_1900 - 0) ) | ( (uint64)1 << (SYS_BAND_BC0 - 0) )
),
/* Bit mask element 1 */
( ( (uint64)1 << (SYS_BAND_WCDMA_I_IMT_2000 - 64) ) | ( (uint64)1 << (SYS_BAND_WCDMA_II_PCS_1900 - 64) ) | ( (uint64)1 << (SYS_BAND_WCDMA_V_850 - 64) ) | ( (uint64)1 << (SYS_BAND_WCDMA_VIII_900 - 64) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND1 - 64) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND3 - 64) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND7 - 64) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND5 - 64) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND8 - 64) )
),
/* Bit mask element 2 */
( ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND20 - 128) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND26 - 128) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND38 - 128) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND39 - 128) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND40 - 128) ) | ( (uint64)1 << (SYS_BAND_LTE_EUTRAN_BAND41 - 128) ) | ( (uint64)1 << (SYS_BAND_TDS_BANDA - 128) ) | ( (uint64)1 << (SYS_BAND_TDS_BANDF - 128) )
),

这里的内容要包含所有支持的band，包括没有贴出来的Device 1 ，Device 2等都要配置，不然注网会有问题。

二、PA ASM 文件的添加

1、在rfdevice_asm或rfdevice_pa 中添加相关文件，找类似的文件复制一份，修改文件名，修改内容即可，

需要注意的是

文件最下方需要修改为该器件的相关参数

else
{
asm_info->mfg_id = 0x349;
asm_info->prd_id = 0x2F;
asm_info->prd_rev = 0;
asm_info->num_ports = RFDEVICE_ASM_AP6716M_NUM_PORTS;
ret_val = TRUE;
}
return ret_val;

}

asm_on_data的内容按照datasheet配置，也可和FAE确定。其他按默认就可。

2、添加过 .cpp 和 .h 文件后，不要忘了在rfdevice_asm_factory_ag.cpp和rfdevice_pa_factory_ag.cpp中加入#include "rfdevice_asm_ap6716m_data_ag.h"和

else if ( mfg_id == 0x349 && prd_id == 0x2F && prd_rev == 0)
{
asm_data = rfdevice_asm_ap6716m_data_ag::get_instance();
}

注意MID和PID需要配置正确。

三，各制式下的RX TX 配置

配置Rx和TX时，

rfc_device_info_type rf_card_wtr2965_qrd_non_ca_4373_1_tx0_lte_b1_device_info =
{
RFC_ENCODED_REVISION,
RFC_TX_MODEM_CHAIN_0, /* Modem Chain */
0, /* NV Container */
0, /* Antenna */
  5, /* NUM_DEVICES_TO_CONFIGURE */---------》器件总数量
{
{
RFDEVICE_TRANSCEIVER,
WTR2965, /* NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
0, /* PHY_PATH_NUM */
{
0 /*Warning: Not specified*/, /* INTF_REV */
  (int)WTR2965_LTEFDD_TX_BAND1_THMLB4, /* PORT */---------》port口
( RFDEVICE_PA_LUT_MAPPING_VALID | WTR2965_LP_LUT_TYPE << RFDEVICE_PA_STATE_0_BSHFT | WTR2965_HP_LUT_TYPE << RFDEVICE_PA_STATE_1_BSHFT | WTR2965_HP_LUT_TYPE << RFDEVICE_PA_STATE_2_BSHFT | WTR2965_HP_LUT_TYPE << RFDEVICE_PA_STATE_3_BSHFT ), /* RF_ASIC_BAND_AGC_LUT_MAPPING */
FALSE, /* TXAGC_LUT */
WTR2965_FBRX_LOW_ATTN_MODE, /* FBRX_ATTN_STATE */
0, /* Array Filler */
},
},
{
RFDEVICE_PA,
GEN_PA, /*AP7219M NAME */
  1, /* DEVICE_MODULE_TYPE_INSTANCE */--------》和逻辑列表对应
0 /*Warning: Not specified*/, /* PHY_PATH_NUM */
{
0 /* Orig setting: */, /* INTF_REV */
  (0x349 << 22)/*mfg_id*/ | (0x0F << 14)/*prd_id*/ | (6)/*port_num*/, /* PORT_NUM */-------和器件参数，port口一致，port口根据pa或asm的文件中的数据匹配。
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
},
},
{
RFDEVICE_PAPM,
QFE2101, /* NAME */
  0, /* DEVICE_MODULE_TYPE_INSTANCE */
0 /*Warning: Not specified*/, /* PHY_PATH_NUM */
{
0 /* Orig setting: */, /* INTF_REV */
(0x217 << 22)/*mfg_id*/ | (0x31 << 14)/*prd_id*/ | (9)/*port_num*/, /* PORT_NUM */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
},
},
{
RFDEVICE_ASM,
GEN_ASM, /*AP6716M NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */--------》和逻辑列表对应
0 /*Warning: Not specified*/, /* PHY_PATH_NUM */
{
0 /* Orig setting: */, /* INTF_REV */
  (0x349 << 22)/*mfg_id*/ | (0x2F << 14)/*prd_id*/ | (1)/*port_num*/, /* PORT_NUM */-------和器件参数，port口一致，port口根据pa或asm的文件中的数据匹配
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
},
},

{
RFDEVICE_HDET,
TRX_HDET, /* NAME */
0, /* DEVICE_MODULE_TYPE_INSTANCE */
0 /*Warning: Not specified*/, /* PHY_PATH_NUM */
{
0 /* Orig setting: */, /* INTF_REV */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
0, /* Array Filler */
},
},
},
};

可以看到，上面有两个我们新增的器件和QFE2101、wtr2965，配置时需要注意的地方的已经标红，

1、器件总数量

2、wtr2965的port口

3、器件port口

四、GPIO开关控制

在LTE或其他制式下的band中有些会存在GPIO控制的开关，一般配置较简单，需要从原理图或者逻辑表中得到这些开关的配置信息，如：

rfc_sig_info_type rf_card_wtr2965_qrd_non_ca_4373_1_rx1_lte_b1_sig_cfg =
{
RFC_ENCODED_REVISION,
{
{ (int)RFC_WTR2965_QRD_NON_CA_4373_1_RF_PATH_SEL_06, { RFC_LOW, 0 }, {RFC_LOW, 0 } },
{ (int)RFC_WTR2965_QRD_NON_CA_4373_1_RF_PATH_SEL_20, { RFC_LOW, 0 }, {RFC_LOW, 0 } },
{ (int)RFC_WTR2965_QRD_NON_CA_4373_1_RF_PATH_SEL_05, { RFC_HIGH, 0 }, {RFC_LOW, 0 } },
{ (int)RFC_SIG_LIST_END, { RFC_LOW, 0 }, {RFC_LOW, 0 } }
},
};

这是LTEband1的rx分级GPIO的配置内容

{ (int)RFC_WTR2965_QRD_NON_CA_4373_1_RF_PATH_SEL_06, { RFC_LOW, 0 }, {RFC_LOW, 0 } },

三部分；

1、(int)RFC_WTR2965_QRD_NON_CA_4373_1_RF_PATH_SEL_06 是根据原理图或逻辑表确定用的哪个开关，如果没有需要自己添加。

2、 { RFC_LOW, 0 } 配高还是配低需要从逻辑表确定。

3、 {RFC_LOW, 0 } 默认为低就可，不用改。

有几个开关就配几个，高低根据逻辑表确定即可。
