Android native进程间通信实例-binder篇之——HAL层访问JAVA层的服务

有一天在群里聊天的时候，有人提出一个问题，怎样才能做到HAL层访问JAVA层的接口？刚好我不会，所以做了一点研究。



之前的文章末尾部分说过了service call 可以用来调试系统的binder服务。 传送门： Android native进程间通信实例-binder篇之——简单的单工通信

这次可以用到这个命令了！



1. 随机选取一个java层的服务。

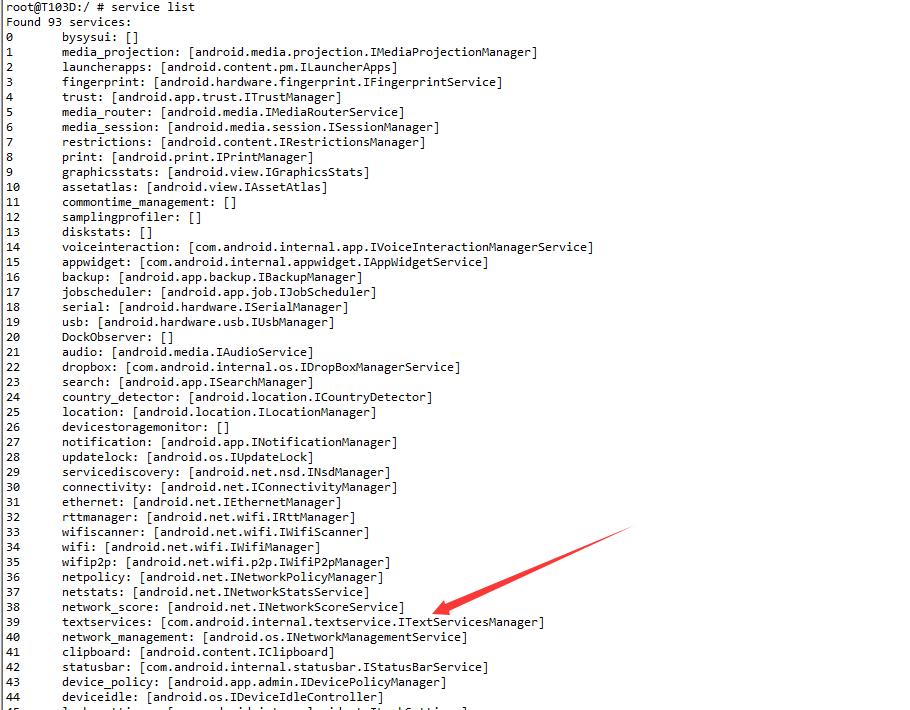

adb shell 中输入命令 service list，选取一个服务来做研究，这次看中的是 textservices， 注意第一个服务 bysysui 后面的 "[ ]" 里面没有内容，不能选取这样的服务来做这次的研究。



2. 搜寻这个服务相关的源码。

frameworks/base/services/core/java/com/android/server/TextServicesManagerService.java

frameworks/base/core/java/com/android/internal/textservice/ITextServicesManager.aidl

out/target/common/obj/JAVA_LIBRARIES/framework_intermediates/src/core/java/com/android/internal/textservice/ITextServicesManager.java



3. 选择一个接口用于被 HAL 层的代码访问

可以知道TextServicesManagerService.java 中 有一行 public class TextServicesManagerService extends ITextServicesManager.Stub，

所以我从 ITextServicesManager.aidl 来选择要访问的接口， 这次选的就是 boolean isSpellCheckerEnabled(); 这个函数应该就是返回一个bool变量而已，越简单越好。



4. 搜寻 binder 中 transact 需要输入的 code

因为吧啦吧啦的原因（可以自行去别的博文搜索原理，本系列博文侧重实际操作），所以在out目录下可以获取到每个服务中各个接口访问锁需要传入的code。

在out/target/common/obj/JAVA_LIBRARIES/framework_intermediates/src/core/java/com/android/internal/textservice/ITextServicesManager.java中可以发现熟悉的onTransact接口，

同时发现调用 sSpellCheckerEnabled 的code为TRANSACTION_isSpellCheckerEnabled，

它的定义是：static final int TRANSACTION_isSpellCheckerEnabled = (android.os.IBinder.FIRST_CALL_TRANSACTION + 7);

因为android.os.IBinder.FIRST_CALL_TRANSACTION的值是1， 所以可知code为 8



5. 使用service call 来撩一下 isSpellCheckerEnabled

可以看到Parcel有两个值，第一个是00000000，第二个是00000001.

再看看ITextServicesManager.java中TRANSACTION_isSpellCheckerEnabled这个code的处理，果然write了两次，而第二次writeInt的值就是我们需要获取的bool值了！



ITextServicesManager.java

case TRANSACTION_isSpellCheckerEnabled:
{
    data.enforceInterface(DESCRIPTOR);
    boolean _result = this.isSpellCheckerEnabled();
    reply.writeNoException();
    reply.writeInt(((_result)?(1):(0)));
    return true;
}

　　

按照之前分析的方法，传送门：Android native进程间通信实例-binder篇之——用parcel传输数组

1. 首先data.enforceInterface 传进去了一个组字符串 private static final java.lang.String DESCRIPTOR = "com.android.internal.textservice.ITextServicesManager";

感觉这组字符串是和校验有关了，查看了Parcel.cpp 源码， 发现enforceInterface果然是对比字符串用的，在这个接口的上面有个接口名字叫做 writeInterfaceToken，

所以到时候要用 writeInterfaceToken 来写这组字符串用于比对校验。

2. writeNoException 和 writeInt 最终调用的是 Parcel.cpp 里面writeInt32，所以reply部分要 readInt32 两次。



6. HAL层代码怎么写

就直接在之前写的mybinderclient.cpp 上面贴源码吧transct 前写校验字符串，然后传入code 值为8，最后readInt32 两次，第二次就是要读取的JAVA 层服务isSpellCheckerEnabled  的值啦！

#include <binder/IServiceManager.h>
#include <binder/IPCThreadState.h>
#include <binder/Parcel.h>
#include <binder/IInterface.h>

#include<stdio.h>

#define LOG_TAG "binderclient"

using namespace android;


int main(int argc, char** argv)
{
    static  int TRANSACTION_isSpellCheckerEnabled = (/*android.os.IBinder.FIRST_CALL_TRANSACTION*/1 + 7);

    sp<IBinder> ITextServicesBinder = defaultServiceManager()->getService(String16("textservices"));

    Parcel ITextServicesData, ITextServicesReply;

    ITextServicesData.writeInterfaceToken(String16("com.android.internal.textservice.ITextServicesManager"));

    ITextServicesBinder->transact(TRANSACTION_isSpellCheckerEnabled, ITextServicesData, &ITextServicesReply);

    int ret = ITextServicesReply.readInt32();
    int ret2 = ITextServicesReply.readInt32();

    printf("ret = %d, isSpellCheckerEnabled = %dn", ret, ret2);

    return 0;
}

　　

执行结果：







这次在HAL层通过binder 访问 JAVA 层服务的简单例子就讲解到这里，希望大家看完以后能够触类旁通，在这个例子上面得到启发。

希望大家多多吐槽，大家一起共同进步！！
