概述

这次要做的是用Verilog代码写一个寄存器堆，此寄存器堆共有32个寄存器，每个寄存器可存储32个二进制位。要求有一个写端口，两个读端口，本次实验设计为异步读同步写的寄存器堆，即读寄存器不需要时钟控制，但写寄存器需时钟控制。
先上寄存器堆模块的代码

`timescale 1ns / 1ps
//*************************************************************************
//   > 文件名: regfile.v
//   > 描述  ：寄存器堆模块，同步写，异步读
//   > 作者  : LOONGSON
//   > 日期  : 2016-04-14
//*************************************************************************
module regfile(
    input             clk,      //时钟控制信号
    input             wen,      //写使能信号，1有效
    input      [4 :0] raddr1,   //第一个读端口的地址
    input      [4 :0] raddr2,   //第二个读端口的地址
    input      [4 :0] waddr,    //一个写端口
    input      [31:0] wdata,    //需要写入的数据
    output  [31:0] rdata1,   //读出的数据1
    output  [31:0] rdata2,   //读出的数据2
    input      [4 :0] test_addr,    //输入的调试地址
    output  [31:0] test_data     //输出调试数据
    );
    //总共32个寄存器
integer i = 0;
reg [31:0] REG_Files[31:0];
	initial//初始化32个寄存器，全为0
        for(i = 0;i < 32;i = i + 1)
        REG_Files[i]<=0;
	always @ (posedge clk)
	begin
	   if(wen)
	   REG_Files[waddr] <= wdata;
	end
	assign rdata1 = REG_Files[raddr1] ;
	assign rdata2 = REG_Files[raddr2];
	assign test_data  = REG_Files[test_addr];
endmodule

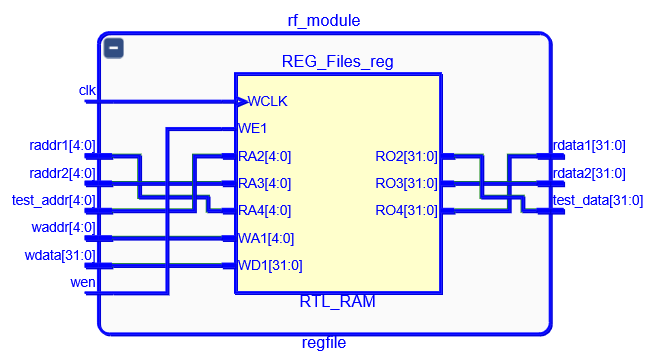

其实整个代码的逻辑还是比较简单的。定义一个reg型数组REG_Files来充当寄存器堆，此数组共有32个元素，每一个元素的大小为32个二进制位。在initial块中，用for循环对寄存器堆的内容初始化为0。当时钟信号clk上跳沿时触发always语句的执行，如果写使能信号wen为1，则把数据写入寄存器堆中。因为是异步读，所以只要是输入寄存器的地址，应能够立刻得到寄存器的内容。用assign语句对读数据的输出端口rdata1和rdata2进行赋值，其中，数组的下标相当于寄存器的地址，因此可以写成REG_Files[raddr1] 这种形式。最后一个assign语句是上板验证时用到的，用test_data来向显示屏传送数据。如果仅仅是为了得到仿真图形，可以不用管这行代码，但如果想上板验证，可以查看我的另一篇博客中关于test_data的介绍。点击此处进行跳转

仿真图形

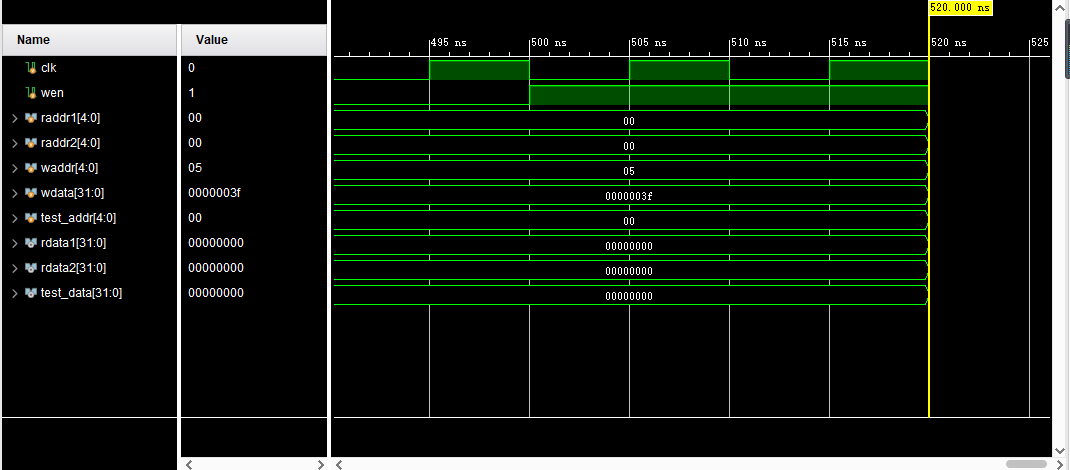

写寄存器阶段
在这里插入图片描述

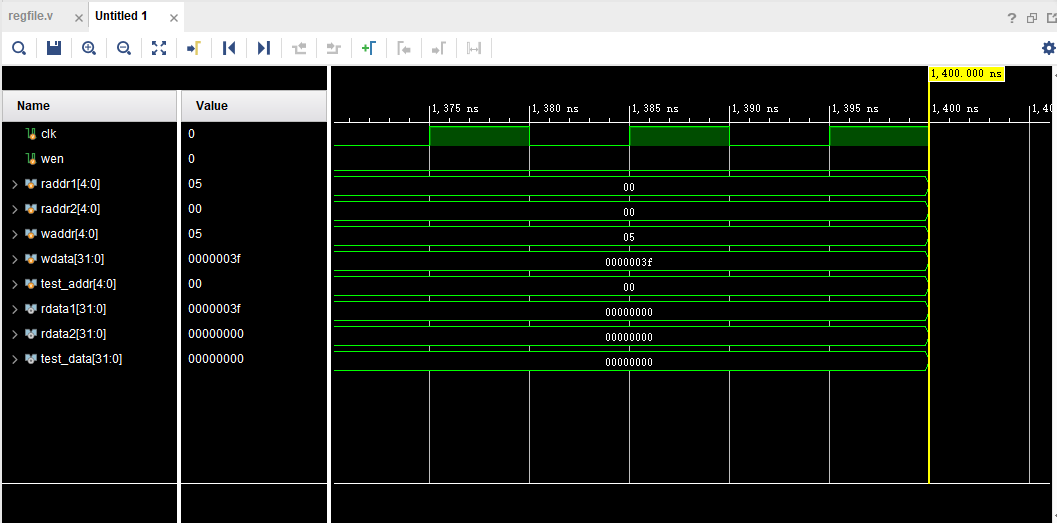

读寄存器阶段

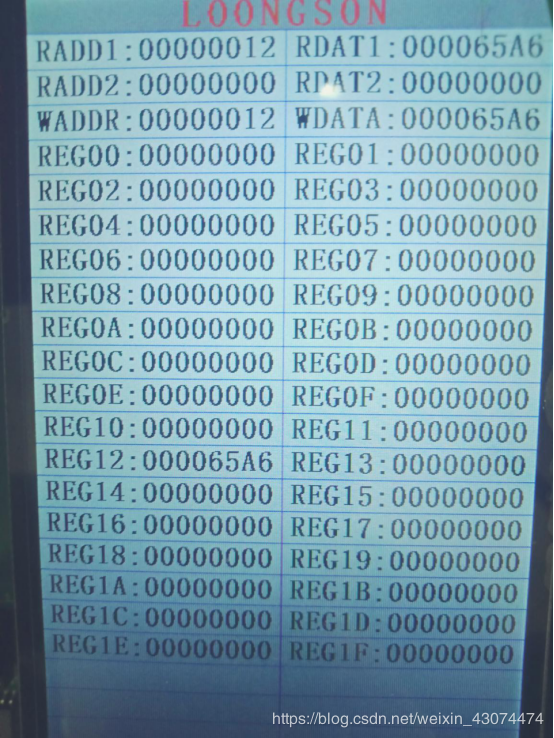

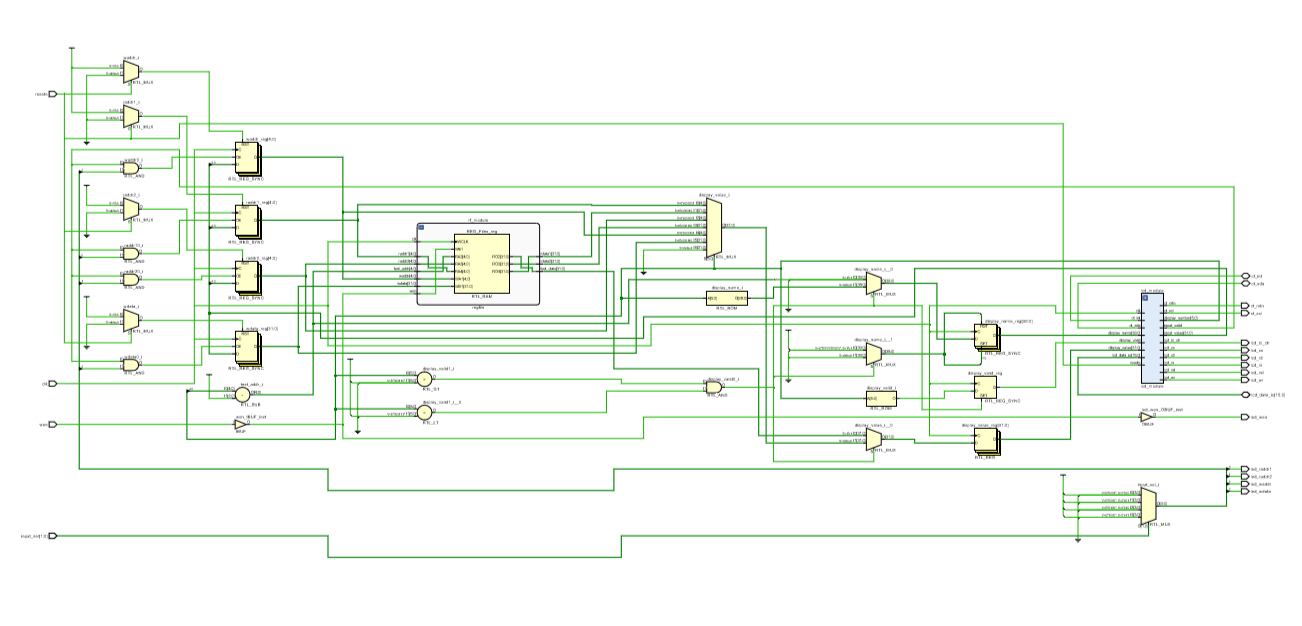

上板验证图
