序列检测_1011(重叠&不重叠检测)Verilog实现

序列检测_1011(重叠&不重叠检测)
序列检测也是数字ic笔试中经常遇到的一类题，本篇对序列1011进行检测，其中分为重叠与不重叠检测设计，在此先简要叙述两种区别如下：
首先什么是不重叠检测？不重叠的意思是每次检测到的1011序列都是独立的组，不能够重复。例如：有一串序列1011011需要我们检测出1011的个数，而在这串序列中我们找到两个1011，但是第一个的1011和第二个的1011有一个共用的“1”，这就是重复检测了。反之当检测序列1011011中1011的个数时只会检测到有一个1011，而不是两个。具体看代码（三段式）以及仿真图。

1.不重叠检测1011
module xljc_1011(clk,rst_n,din,out);

input clk;
input rst_n;
input din; //输入要检测数据
output reg out;//检测到1011后输出标志

parameter S0=5'b0_0001,S1=5'b0_0010,S2=5'b0_0100,S3=5'b0_1000,S4=5'b1_0000;   //独热码

reg [4:0] state;
reg [4:0] c_state,n_state;
always@(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)
	     c_state<=S0;
	 else
	     c_state<=n_state;
end

always@(c_state or din)begin
	     case(c_state)
				S0:begin
				   if(din==1'b1)
						 n_state=S1;
					else
					    n_state=S0;
					end
				S1:begin
				   if(din==1'b0)
					    n_state=S2;
					else
					    n_state=S1;
					end
				S2:begin
				   if(din==1'b1)
					    n_state=S3;
					else
					    n_state=S0;
					end
				S3:begin
				   if(din==1'b1)
					    n_state=S4;
					else
					    n_state=S2;
					end
				S4:begin                         //
				   if(din==1'b1)
					    n_state=S1;
					else
					    n_state=S0;
					end
				/*S4:begin                        //注释掉部分为重叠检测
				   if(din==1'b1)
					    n_state=S1;
					else
					    n_state=S2;
					end*/
				default:n_state=S0;
			endcase

end
//第三段我认为有点冗长，可以考虑直接使用组合逻辑
always@(posedge clk or negedge rst_n)begin
   if(rst_n==1'b0)
	     out<=1'b0;
	 else begin
	     case(n_state)
		  S4:out<=1'b1;
		  default:out<=1'b0;
		endcase
	 end

end

endmodule

综合后状态机视图

详细状态转移图

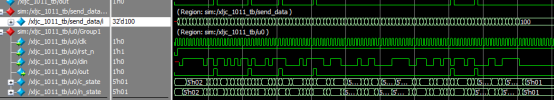

仿真结果图

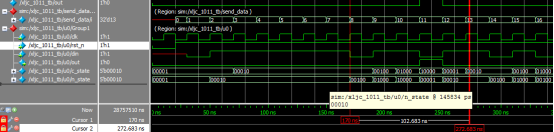

仿真结果图局部
如上图锁定红线之间为1011011，结果只有一次输出。
2.重叠检测
代码注意：两部分代码只有最后一个状态有区别，因此只放一个代码，重叠检测代码只需把上面代码中注释部分恢复即可。直接上图：

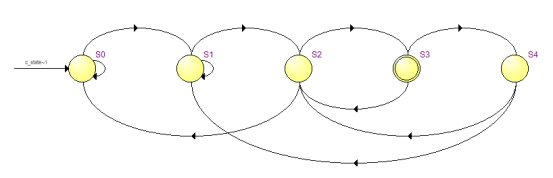

综合后状态视图

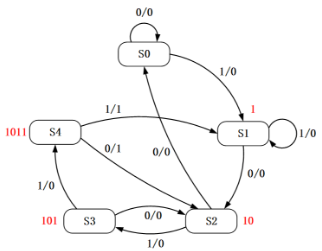

详细状态转移图

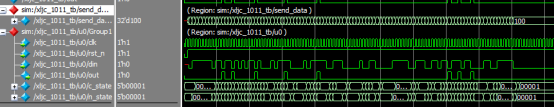

重叠检测仿真结果图

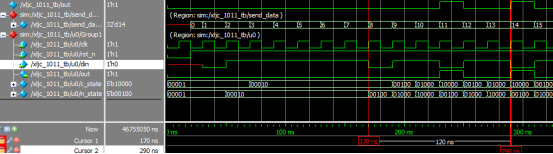

重叠检测仿真结果局部图
由上图两锁定红线之间可以看出1011011，输出标志两次。
3.测试代码
`timescale 1ns/1ns
module xljc_1011_tb;
reg clk;
reg rst_n;
reg din;
wire out;
xljc_1011 u0(
.clk(clk),
.rst_n(rst_n),
.din(din),
.out(out)
);

 initial begin
     clk=0;
	  rst_n=0;
	  #20;
	  rst_n=1;
	  send_data;
 end
 always #10 clk=~clk;

task send_data;
     integer i;
	  begin
	  for(i=0;i<100;i=i+1)
	      begin
	      @(posedge clk);
			din={$random}%2;
			end
		end
 endtask

endmodule
