28335学习笔记1——引脚分布、最小系统、存储器与寄存器、TI提供的库文件介绍1.F28335引脚分布2.F28335最小系统3.F28335存储器与寄存器4.TI提供的库文件介绍

71 阅读 0 评论 47 点赞

我是靠谱客的博主鲤鱼招牌，最近开发中收集的这篇文章主要介绍28335学习笔记1——引脚分布、最小系统、存储器与寄存器、TI提供的库文件介绍1.F28335引脚分布2.F28335最小系统3.F28335存储器与寄存器4.TI提供的库文件介绍，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

1.F28335引脚分布

①JTAG引脚：可对程序进行下载、调试。调试的时候烧录到RAM中，程序调试好之后就可以烧到Flash中。
②时钟引脚：28335外部接入了一个30MHz的外部晶振，然后经过倍频分频后可达到150MHz。
③复位引脚。
④电源引脚：带V的。VDD、VSS。外设（GPIO、SCI等）供电电压3.3V，而内核的一些管脚的电压是1.9V。
⑤ADC信号引脚。
⑥GPIO和外设信号引脚：很多外设其实是和GPIO复用的。

2.F28335最小系统

①电源电路
②复位电路
③晶振电路
④下载电路

3.F28335存储器与寄存器

3.1存储器映射

存储器本身不具有地址信息，它的地址是由芯片厂商或用户分配的，给存储器分配地址的过程称存储器映射，如果再分配一个地址就叫重映射。

3.1什么是寄存器和寄存器映射

通过#pragma预处理命令和DATA SECTION将定义的寄存器指定到相应的存储单元内，然后即可通过C语言来操作这些寄存器。给这些地址单元起的别名就是寄存器，起别名的过程就是寄存器映射。
#pragma DATA_SECTION(GpioCtrlRegs,“GpioCtrlRegsFile”);
其中GpioCtrlRegs是用结构体定义的GPIO控制寄存器，定义如下：
volatile struct GPIO_CTRL_REGS GpioCtrlRegs;
GpioCtrlRegsFile在DSP2833x_Headers_nonBIOS.cmd 文件中在SECTIONS内部定义。

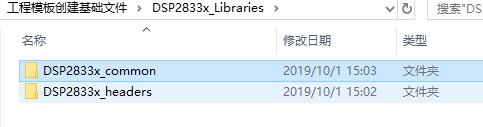

4.TI提供的库文件介绍

在这里插入图片描述

4.1DSP2833x_common文件夹——存放了DSP2833x开发所需的外设、内核、DSP运算库、CMD等文件

cmd文件：里面存放了DSP内RAM和FLASH存储地址和容量分配启动文件
28335_RAM_lnk.cmd 文件：该文件通常用于仿真调试，一般情况下直接用 TI
给的，不需要做修改即可满足调试用，模式较固定，当然你也可以做相应的修改
用到哪块 RAM 存储空间，在 CMD 文件里做相应的分配即可。
F28335.cmd 文件：该文件通常用于 flash 烧写，而编写用于 flash 烧写的
F28335.cmd 文件时相对来说较复杂些，根据不同的情况需要做一些修改， TI 提
供的这个文件也已经写好，一般的开发也无需改动。
在这里插入图片描述
gel文件：文件夹内存放了一个 f28335.gel 文件。 GEL 是 Gneral Extend
Language 的英文缩写，中文翻译为通用扩展语言，它的作用就是扩展 CCS 功能，它为程序调试提供了很多实用的功能，提高调试效率，比如调试过程中批量查看寄存器中的变量等。如果你是针对 F2812 开发，那么该文件夹内就应该添加
f2812.gel 文件。
在这里插入图片描述

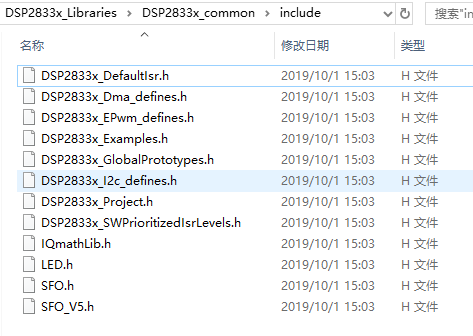

include文件：该文件夹用于存放 F2833x 通用文件的头文件。比如中断、
全局变量及函数声明、 IQmath 库等。
在这里插入图片描述

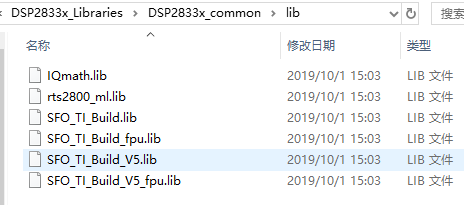

lib文件：该文件夹用于存放 F2833x 运算库文件。比如 IQmath.lib、
rts2800_ml.lib 等，通常使用的主要是 IQmath.lib。
在这里插入图片描述

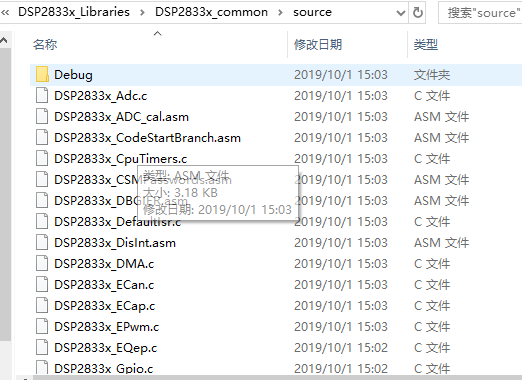

source文件：该文件夹用于存放 F2833x 内核、外设驱动的源文件。比如
DSP2833x_Adc.c 、 DSP2833x_CpuTimers.c 、 DSP2833x_Gpio.c 、
DSP2833x_usDelay.asm 等。
其中对应外设的驱动文件以对应外设来命名。如DSP2833x_Gpio.c，则包含了对GPIO的相关操作驱动。DSP2833x_usDelay.asm，这是一个汇编文件，从文件名即可得知该文件是实现us 延时的功能。
在这里插入图片描述

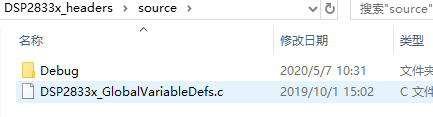

4.2DSP2833x_headers文件夹——存放了DSP2833x开发所需的外设头文件、带和不带BIOS CMD等文件

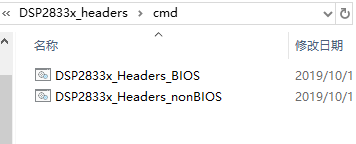

cmd文件：存放了 BIOS 和 nonBIOS 文件，也是对 DSP 内 RAM 和 FLASH 存储
地址和容量的分配启动文件。但此处的cmd和前面common文件夹中的cmd文件不同，这里是对寄存器的与地址进行映射，也就是给外设寄存器分配存储地址的。而前面的common文件夹中的cmd文件主要是给系统的已初始化段和未初始化段分配存储空间的。关于具体的CMD文件的介绍可以看我转载的博文《CMD文件解读（1）（2）（3）》。

在程序开发过程中，如果不使用 BIOS 操作系统，在仿真调试程序时，对 DSP
内 RAM 和 FLASH 存储地址和容量的分配启动文件只需要 28335_RAM_lnk.cmd 和
DSP2833x_Headers_nonBIOS.cmd 这两个。当程序仿真调试成功后，我们需要将
其烧写到芯片内 FLASH 中，所以工程内存储地址和容量的分配启动文件就需要
F28335.cmd 和 DSP2833x_Headers_nonBIOS.cmd 这两个。如果你在 DSP 中移植了
操作系统那么就需要使用 DSP2833x_Headers_BIOS.cmd 文件。在这里插入图片描述

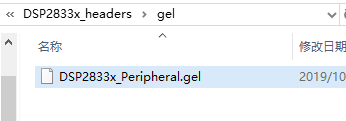

gel文件：该文件夹存放了一个有关DSP2833x外设的gel文件。

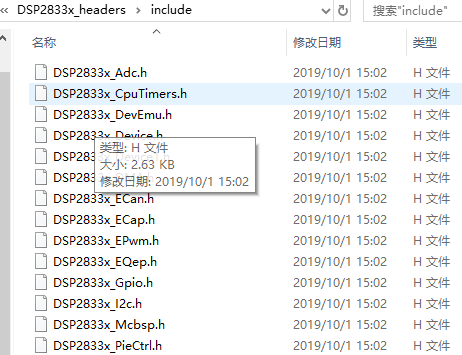

include文件：该文件夹存放的是“DSP2833x_LibrariesDSP2833x_commonsource” 对应的头文件。
