概述
1.线性系统性能分析
1.1稳定性分析

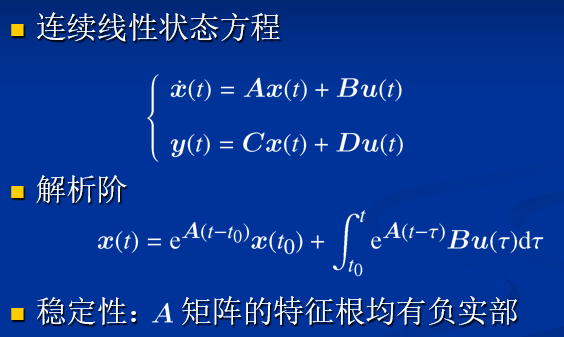

状态方程模型分析
![](https://file2.kaopuke.com:8081/files_image/20230520/608c84016817a4640726a561498b29d1.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/21940741e75b6146faaf09691f72bc6f.png)
matlab判定系统稳定性(状态方程模型)
直接判定法:
%传递函数模型可以用ss()函数转换为状态方程模型再判断
eig(A) %求出所有特征根
abs(eig(F)) %离散系统
图解法:
系统传递函数的极点都在S平面的左半平面,也就是说传递函数极点的实部都小于0
pzmap(G) %G为传函,画出零极点分布图
pzmap(G) %离散系统画出零极点分布图,同时画出单位圆
isstable(G)

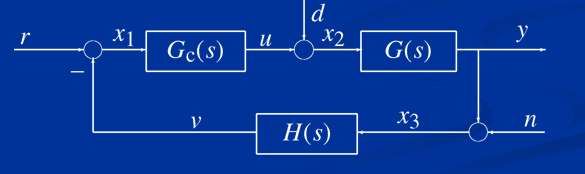

1.2线性反馈系统的内部稳定性
![](https://file2.kaopuke.com:8081/files_image/20230520/aae5bb6570ed1a310d121ccd549e4f34.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/635e1d3feeb6f17adcef6eb6cd449279.png)

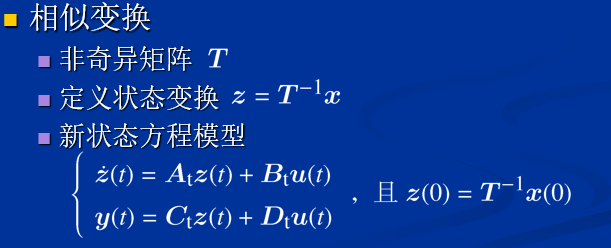

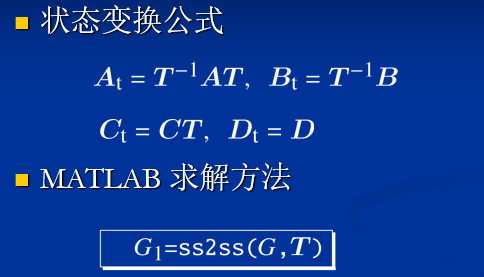

1.3线性系统的线性相似变换
![](https://file2.kaopuke.com:8081/files_image/20230520/f8c8d6e4ab72751359c8e8664d8adc23.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/3e8217793c445d88635479e3053c6b8c.png)

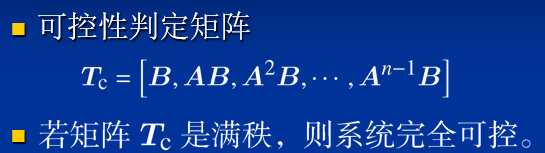

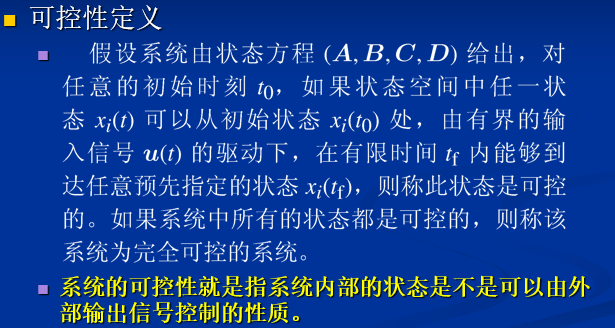

1.4能控性分析
![](https://file2.kaopuke.com:8081/files_image/20230520/fdb917f3377d3f4325916b3c7677e1b2.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/72206b1a159e9e250804c1132f897fa8.png)
Tc=ctrb(A,B) %构造能控性判定矩阵
rank(T) %判断Tc是否满秩

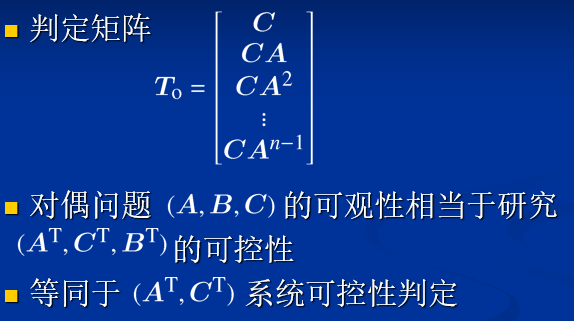

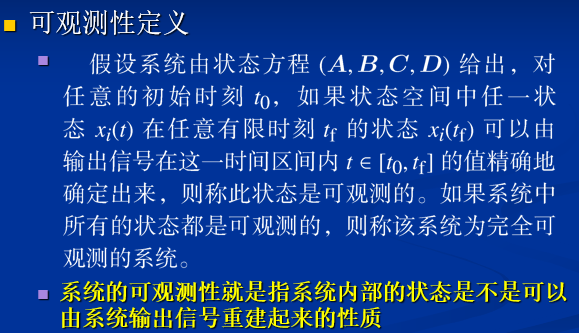

1.5能观性分析
![](https://file2.kaopuke.com:8081/files_image/20230520/9864832d545371da7df284b0203a4981.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/102be9ecbf9083dd4c9b7fa718937f08.png)
%转换为另一系统能观性分析
To=ctrb(A.',C.')
rank(To)
2.线性系统时域响应解析解法

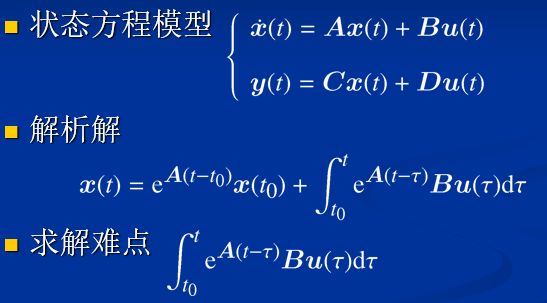

2.1直接积分法
![](https://file2.kaopuke.com:8081/files_image/20230520/1147b60bf7ffbb52aed2c11a69975a5d.png)
![](https://file2.kaopuke.com:8081/files_image/20230520/1aaafe59761a7fa6156a7d85ed5b0b80.png)
2.2基于Laplace变换、z变换的解析解法

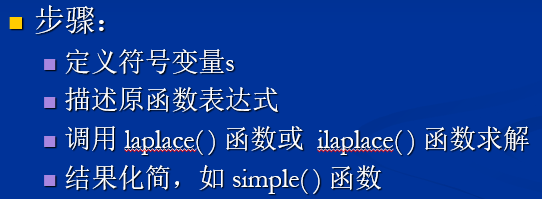

1.基于Laplace变换方法
![](https://file2.kaopuke.com:8081/files_image/20230520/bf7321526ab975ad23fe0c9f191d9df3.png)
示例:假设输入为阶跃函数
![](https://file2.kaopuke.com:8081/files_image/20230520/0d6aa67d2b298ae9df4d5aa8b16e0026.png)
代码syms s
G=(s+3)/(s^4+2*s^3+11*s^2+18*s+18);
y=ilaplace(G/s)
结果:
y =cos(3*t)/255 - (13*sin(3*t))/255 -(29*exp(-t)*(cos(t) + (3*sin(t))/29))/170 + 1/6

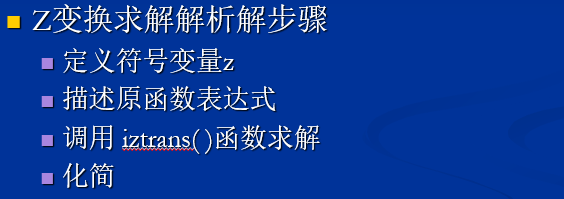

2.z变换方法
![](https://file2.kaopuke.com:8081/files_image/20230520/4841458bfa5f5b7cc2f426bc3517bffe.png)
