fvtool幅度归一化

  我们在用matlab设计滤波器后，可以用fvtool来看滤波器的频响，比如我们有了滤波器的系数后，直接用fvtool。

fircoe = [0.018641, 0.018275,-0.020377,-0.071243,-0.049673,...
    0.094562, 0.28841, 0.37949, 0.28841, 0.094562,-0.049673,...
    -0.071243,-0.020377, 0.018275, 0.018641];
fvtool(fircoe);

  从图中可以很容易看出，阻带衰减大概在40db左右。

  但还有些滤波器，设计出来后增益并不是0，比如下面的cic滤波器。我们首先用dsp.CICDecimator设计了一个CIC滤波器，然后紧跟着一个CIC补偿滤波器，该补偿滤波是一个FIR滤波器。最后把这两个滤波器和CIC+FIR级联后的频响画到一图中。

fs = 100e6;
cic_rate = 4;
cic_flt = dsp.CICDecimator(cic_rate,1,5);
fpass=fs/cic_rate*0.35/2;
fstop=fs/cic_rate*0.5/2;
cic_comp = design(fdesign.ciccomp(cic_flt.DifferentialDelay, ...
        cic_flt.NumSections,fpass,fstop,.3,20,fs/cic_rate));
comp_fir = dsp.FIRFilter('Numerator',cmop_coe);
cascade_flt = cascade(cic_flt,comp_fir);
fvtool(cic_flt,comp_fir,...
cascade_flt,'Fs',[fs fs/cic2_rate fs])
yticks([-200:20:0])

  从图中可以看出，补偿的FIR滤波器增益大概为0，而CIC滤波器增益在60dB。怎么把CIC滤波器的频响显示的幅度也归一化到0呢？（因为归一化到0后，在文档中就很容易看出该滤波器阻带抑制特性）

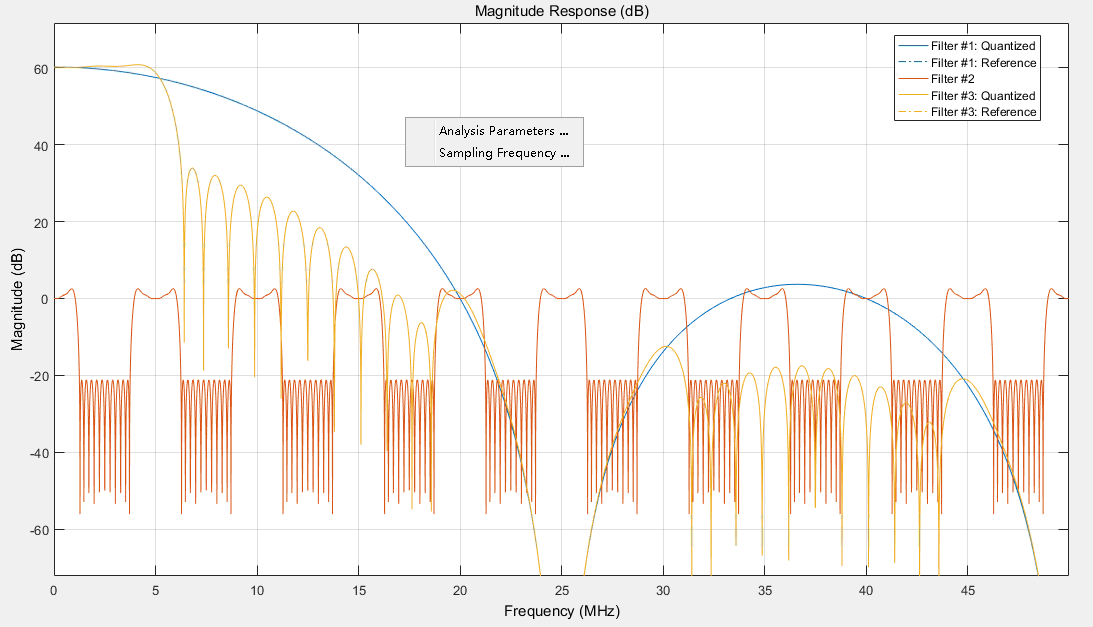

  可以在fvtool的窗口中，右键选择Analysis Parameters...，如下图。

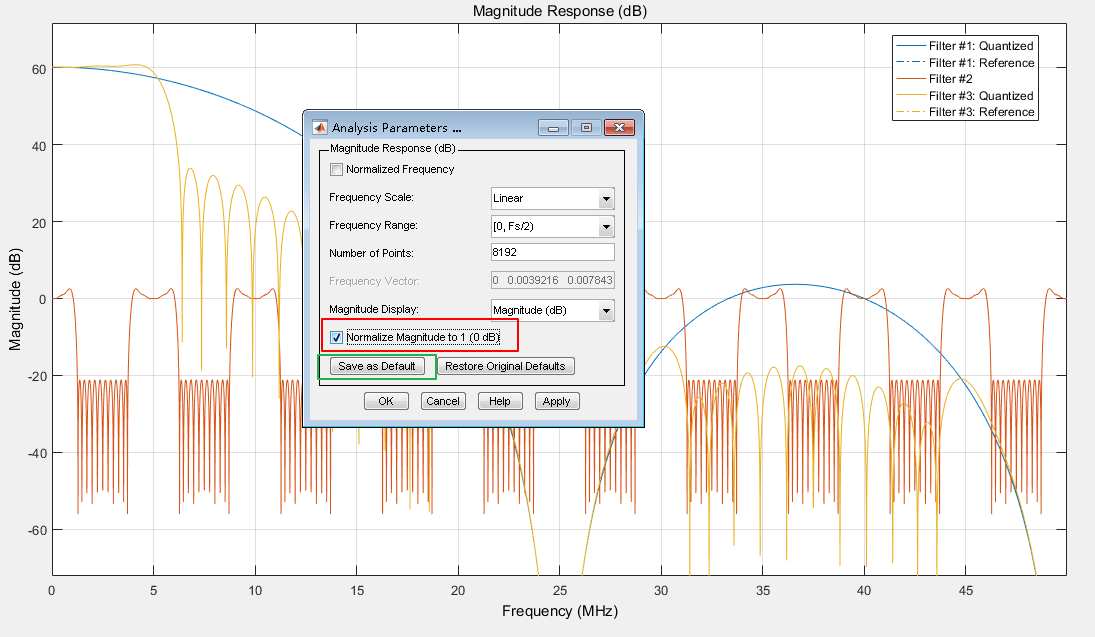

然后再勾选Normalize Magnitude to 1(0dB)，再点Save as Default。

这样以后我们再用fvtool画滤波器频谱时，就会显示成归一化的样式。
