概述
自控系统在matlab的仿真中离不开绘图和显示响应曲线。本章整理在实验中常用的操作。（待更新）
文章目录
- 前言
- 一、将多个曲线在一个示波器中显示
- simulink中
- 代码 hold on
- 二、绘制响应曲线
- 1.阶跃响应
- 2.正弦响应
- 三、将多个图窗同时显示出来
- 前章
前言
既有simulink部分的操作知识，也有matlab的一些图像操作语句。
一、将多个曲线在一个示波器中显示
simulink中
通常用于在同一环节下不同参数的多条响应曲线一起反映

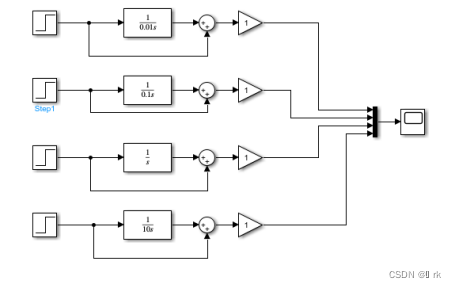

这个工具叫mux,可以修改参数改变接口数量。

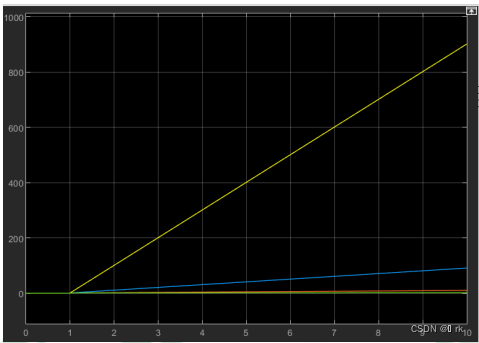

效果图
代码 hold on

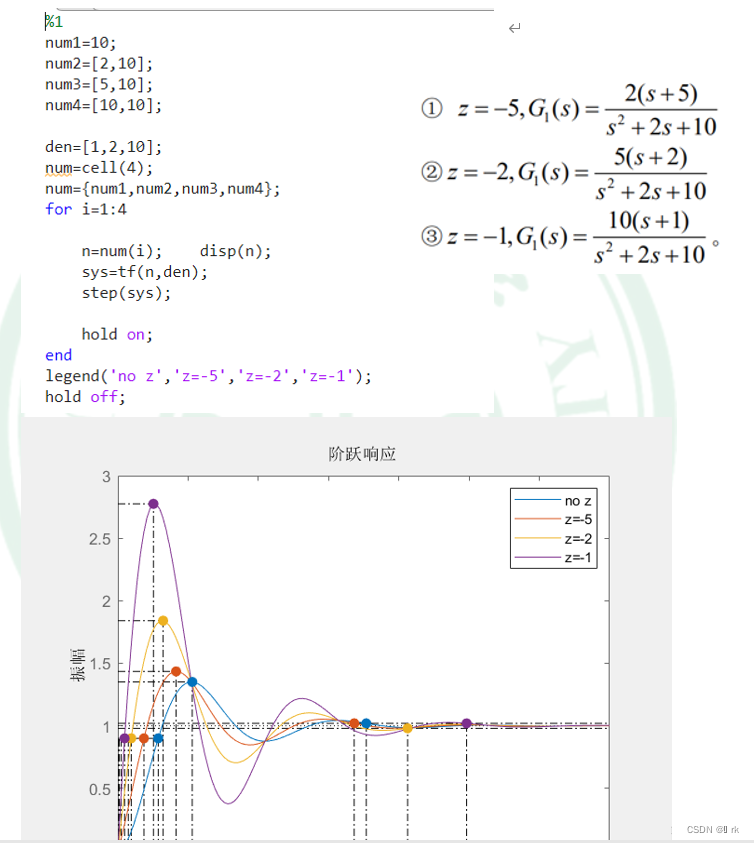

添加新绘图的时候保持现有绘图，具体使用可看下方
二、绘制响应曲线
1.阶跃响应
可以在simulink中搜索Step，搭建模型
也可以代码
step(sys)
在此绘图中，鼠标右键，选择特征就可以显示系统的动态特性，效果如下：
2.正弦响应
三、将多个图窗同时显示出来
通常应用在一个代码文件里希望话几个图，但是运行以后只会显示出一个的情况。
很简单，只需要在绘图语句前给图像赋值即可。
figure(n);
实例：
figure(2);
figure(3);
…
前章
[matlab+自控01|自动控制的仿真基础（simulink模块的使用）]
[matlab+自控02|自动控制的仿真基础（代码编写传递函数模型）]
[matlab+自控03|自动控制的仿真基础（控制系统连接后的等效传递函数）]
