自动增益控制(Automatic gain control, AGC)是控制语音信号的增益稳定在指定水平的算法，可以避免语音忽大忽小引起的听觉不适。AGC作为音频3A算法之一，似乎并没有像ANR和AEC那样被较多的关注，但我个人觉得这是一个十分有趣的算法，因此在这里做一个流程解析。

排版不好是因为CSDN页面编辑器太垃圾了

1. Introduction

WebRTC的AGC算法有以下几个模式，顾名思义，第一个模式是什么都不改变，但是会作削顶保护，然后是模拟增益自适应和数字增益自适应以及固定数字增益。AGC算法每帧输入10ms的语音数据，这10ms数据又会被分为10个子帧。WebRTC的AGC使用纯定点化实现，因此运行速度很快，但是数值的具体含义要花很多时间才能知道是什么意思。

enum {    kAgcModeUnchanged,    kAgcModeAdaptiveAnalog,    kAgcModeAdaptiveDigital,    kAgcModeFixedDigital};

II. Initialization

我们先看初始化部分，这里的minLevel和maxLevel分别是音量的最小值和最大值。

int WebRtcAgc_Init(void *agcInst,                   int32_t minLevel,                   int32_t maxLevel,                   int16_t agcMode,                   uint32_t fs)

在初始化函数里首先会进行数字域的初始化，设定一些参数的初始值。

int32_t WebRtcAgc_InitDigital(DigitalAgc *stt, int16_t agcMode)

值得注意的是，这里面也初始化了近端信号和远端信号的VAD，AGC的VAD是通过能量相关的阈值来判别语音信号的，有消息说最新版的WebRTCAGC采用RNN进行VAD判决，本人也在repo中看到了相关代码，但是具体细节还没来得及确认。​​​​​​​

    WebRtcAgc_InitVad(&stt->vadNearend);    WebRtcAgc_InitVad(&stt->vadFarend);

在初始化函数主体也会进行VAD的初始化，并且还会根据不同的模式对输入的minLevel和maxLevel进行缩放，如果选用kAgcModeAdaptiveDigital这个模式会自动设定为0和255，这里可以看出AGC算法能控制的增益范围是[0, 255]。​​​​​​​

    if (stt->agcMode == kAgcModeAdaptiveDigital)     {        minLevel = 0;        maxLevel = 255;        stt->scale = 0;    }

剩下的就是一些参数的初始化，参数的具体含义在agc.h这个头文件里面有详细的注释，这里就不多讲了。

III. Set

初始化之后，我们可以下一些参数来控制AGC算法的表现，这个结构体里面有三个参数，targetLevelDbfs就是目标电平了，compressionGaindB是压缩增益， limiterEnable是否使用limiter。

typedef struct {    int16_t targetLevelDbfs;    // default 3 (-3 dBOv)    int16_t compressionGaindB;  // default 9 dB    uint8_t limiterEnable;      // default kAgcTrue (on)} WebRtcAgcConfig;
int WebRtcAgc_set_config(void *agcInst, WebRtcAgcConfig agcConfig)

接下来，我们看下set函数里面有些什么东西。首先是把config的参数赋给结构体，然后进行一些阈值的判断，这里我们可以发现targetLevelDbfs的范围是[0, 31]。​​​​​​​

    if ((agcConfig.targetLevelDbfs < 0) || (agcConfig.targetLevelDbfs > 31)) {        stt->lastError = AGC_BAD_PARAMETER_ERROR;        return -1;    }

如果我们使用kAgcModeFixedDigital，那么compressionGaindB的值会进行相应的调整。​​​​​​​

    if (stt->agcMode == kAgcModeFixedDigital) {        /* Adjust for different parameter interpretation in FixedDigital mode */        stt->compressionGaindB += agcConfig.targetLevelDbfs;    }

然后我们会更新AGC的阈值。

void WebRtcAgc_UpdateAgcThresholds(LegacyAgc *stt)

值得一提的是AGC的gain table也是在这里计算的

int32_t WebRtcAgc_CalculateGainTable(int32_t *gainTable,       // Q16                                     int16_t digCompGaindB,    // Q0                                     int16_t targetLevelDbfs,  // Q0                                     uint8_t limiterEnable,                                     int16_t analogTarget)  // Q

IV. Process

现在到了究极复杂的处理阶段了。​​​​​​​

int WebRtcAgc_Process(void *agcInst,                      const int16_t *const *in_near,                      size_t num_bands,                      size_t samples,                      int16_t *const *out,                      int32_t inMicLevel,                      int32_t *outMicLevel,                      int16_t echo,                      uint8_t *saturationWarning)

首先要对采样率进行判断，8000Hz采样点数为80，其他采样率采样点数为160。我们先看下数字AGC的流程(这个流程每次都会运行)。​​​​​​​

int32_t WebRtcAgc_ProcessDigital(DigitalAgc *stt,                                 const int16_t *const *in_near,                                 size_t num_bands,                                 int16_t *const *out,                                 uint32_t FS,                                 int16_t lowlevelSignal)

首先根据采样率确定每毫秒有多少个采样点，然后对近端信号进行VAD判决，这里会有一个下采样到4kHz的过程，然后计算子带能量，然后通过短时和长时能量的均值和方差进行VAD判决。​​​​​​​

int16_t WebRtcAgc_ProcessVad(AgcVad *state,      // (i) VAD state                             const int16_t *in,  // (i) Speech signal                             size_t nrSamples)   // (i) number of samples

然后会根据VAD的似然比和方差调整衰减因子。接下来计算每个子帧的包络，并计算每个子帧对应的增益。我们可以看到这里有一个快包络的跟踪和一个慢包络的跟踪。​​​​​​​

  for (k = 0; k < 10; k++) {      // Fast envelope follower      //  decay time = -131000 / -1000 = 131 (ms)      stt->capacitorFast =              AGC_SCALEDIFF32(-1000, stt->capacitorFast, stt->capacitorFast);      if (env[k] > stt->capacitorFast) {          stt->capacitorFast = env[k];      }      // Slow envelope follower      if (env[k] > stt->capacitorSlow) {          // increase capacitorSlow          stt->capacitorSlow = AGC_SCALEDIFF32(500, (env[k] - stt->capacitorSlow),                                               stt->capacitorSlow);      } else {          // decrease capacitorSlow          stt->capacitorSlow =                  AGC_SCALEDIFF32(decay, stt->capacitorSlow, stt->capacitorSlow);      }

使用快包络和慢包络的最大值作为当前子帧的等级​​​​​​​

  // use maximum of both capacitors as current level  if (stt->capacitorFast > stt->capacitorSlow) {      cur_level = stt->capacitorFast;  } else {      cur_level = stt->capacitorSlow;  }

最后把等级映射到增益上去，增益分为整数和小数部分。这里用了很trick的方法，首先计算定点数前面0的个数来获取索引值，然后小数部分通过线形插值获取，然后把整数部分和小数部分相加作为下一帧的增益。​​​​​​​

zeros = NormU32((uint32_t) cur_level);if (cur_level == 0) {    zeros = 31;}tmp32 = ((uint32_t) cur_level << zeros) & 0x7FFFFFFF;frac = (int16_t) (tmp32 >> 19);  // Q12.tmp32 = (stt->gainTable[zeros - 1] - stt->gainTable[zeros]) * frac;gains[k + 1] = stt->gainTable[zeros] + (tmp32 >> 12);

下面计算门限值，门限值由两部分组成，一部分是基于快包络计算的似然比，另一部分是短时方差。​​​​​​​

    // Gate processing (lower gain during absence of speech)    zeros = (zeros << 9) - (frac >> 3);    // find number of leading zeros    zeros_fast = NormU32((uint32_t) stt->capacitorFast);    if (stt->capacitorFast == 0) {        zeros_fast = 31;    }    tmp32 = ((uint32_t) stt->capacitorFast << zeros_fast) & 0x7FFFFFFF;    zeros_fast <<= 9;    zeros_fast -= (int16_t) (tmp32 >> 22);
    gate = 1000 + zeros_fast - zeros - stt->vadNearend.stdShortTerm;

接着会根据计算出来的门限值进行一些判断，并限制gain的范围防止失真。最后把增益应用在当前语音帧上。这个处理过程为分两步，首先对第一个子帧单独进行处理：​​​​​​​

    delta = (gains[1] - gains[0]) * (1 << (4 - L2));    gain32 = gains[0] * (1 << 4);    // iterate over samples    for (n = 0; n < L; n++) {        for (i = 0; i < num_bands; ++i) {            tmp32 = out[i][n] * ((gain32 + 127) >> 7);            out_tmp = tmp32 >> 16;            if (out_tmp > 4095) {                out[i][n] = (int16_t) 32767;            } else if (out_tmp < -4096) {                out[i][n] = (int16_t) -32768;            } else {                tmp32 = out[i][n] * (gain32 >> 4);                out[i][n] = (int16_t) (tmp32 >> 16);            }        }        //        gain32 += delta;    }

然后对剩余的子帧进行处理：​​​​​​​

// iterate over subframes  for (k = 1; k < 10; k++) {      delta = (gains[k + 1] - gains[k]) * (1 << (4 - L2));      gain32 = gains[k] * (1 << 4);      // iterate over samples      for (n = 0; n < L; n++) {          for (i = 0; i < num_bands; ++i) {              int64_t tmp64 = ((int64_t) (out[i][k * L + n])) * (gain32 >> 4);              tmp64 = tmp64 >> 16;              if (tmp64 > 32767) {                  out[i][k * L + n] = 32767;              } else if (tmp64 < -32768) {                  out[i][k * L + n] = -32768;              } else {                  out[i][k * L + n] = (int16_t) (tmp64);              }          }          gain32 += delta;      }  }

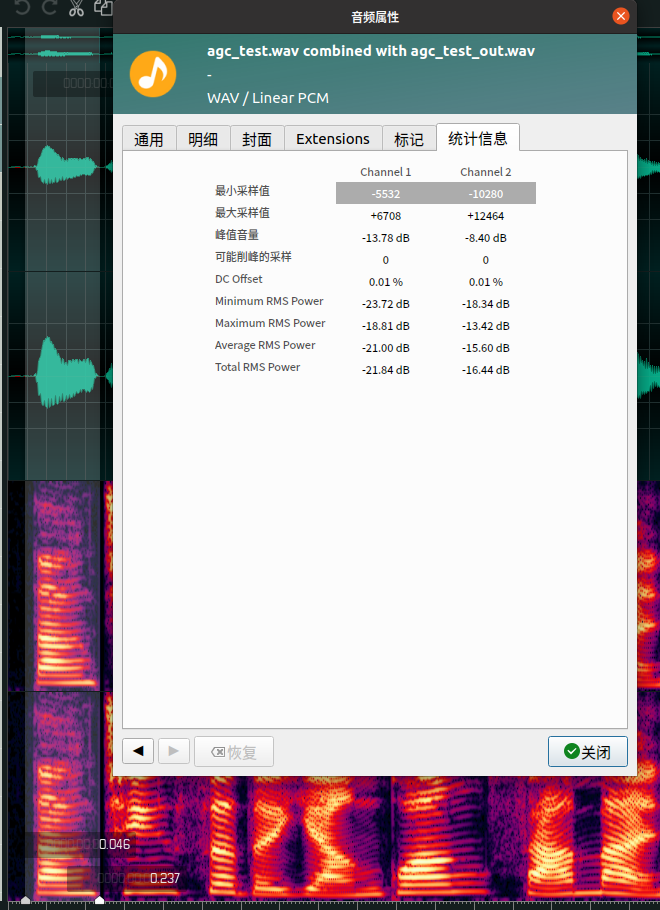

至此AGC一帧的处理流程就全部结束了，最后看下它的效果, 可以看到虽然增益有所增加，但是能量较大的语音和能量较小的语音包络并不是在同一水平，这可能会引起声音忽大忽小。

V. Conclusion

相比于其他算法，AGC似乎没有那么受到深度学习的青睐，很少听说有人用深度学习作AGC算法。WebRTC的AGC达到了基本AGC的功能，但是存在很多不足。个人感觉AGC是一个很偏工程性的算法，只有调试经验多了才能更深入的理解算法的内容。WebRTC的AGC高度工程化的代码，带来了计算效率提升的同时也使得了解其原理的门槛变高，但是了解其核心并没有那么困难。
