1.区分BPSK、QPSK、8PSK

三者都为数字调制方式——相移键控，移相键控分为绝对移相和相对移相两种。绝对移相的主要缺点是容易产生相位模糊，而相对相移，其接收设备比较简单，且能避免相位模糊现象的发生，所以应用更为广泛。BPSK较QPSK和8PSK抗噪音较强但传送效率差。

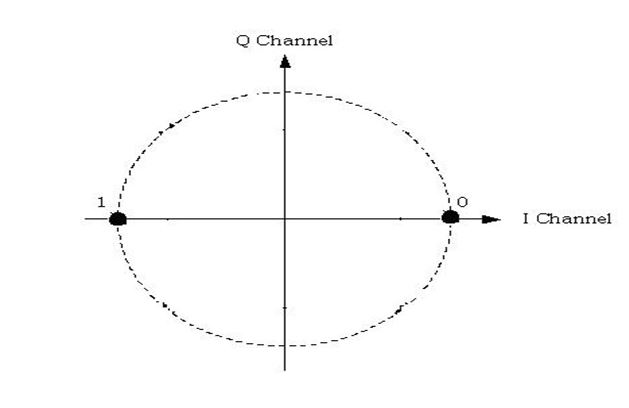

BPSK： 二相相移键控,一个符号代表1bit；用两个相位表示分别为“0”和“1”；星座图如下：

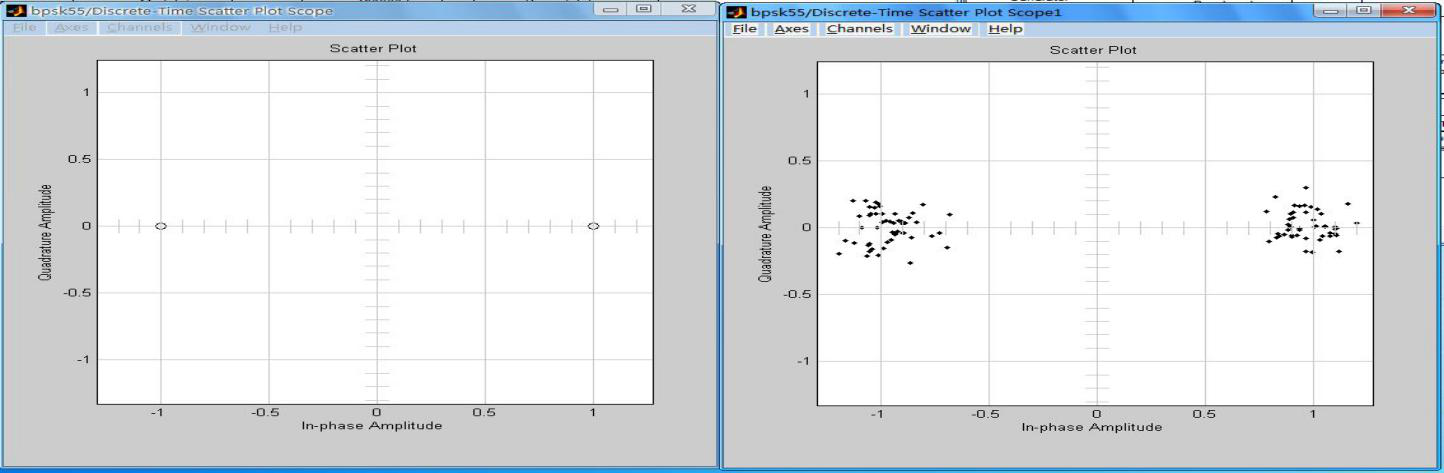

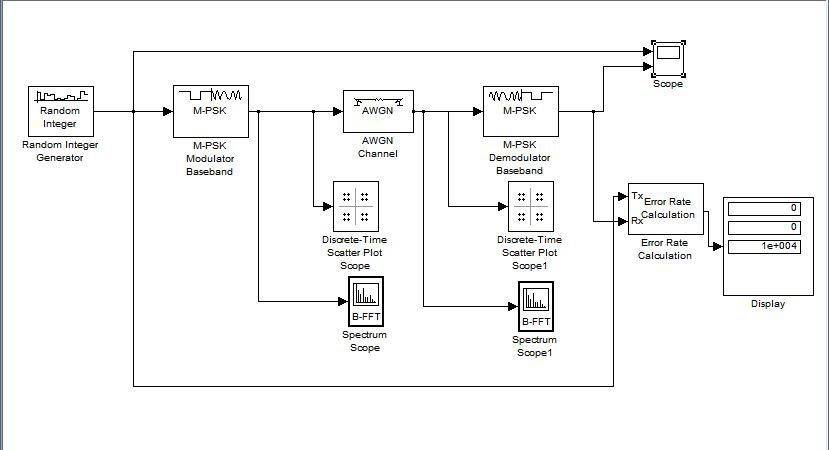

找到很早以前的大作业，利用simulink仿真的BPSK，下图1为仿真模型，下图2，3为信噪比SNR分别为4和15时加噪前后星座图对比。

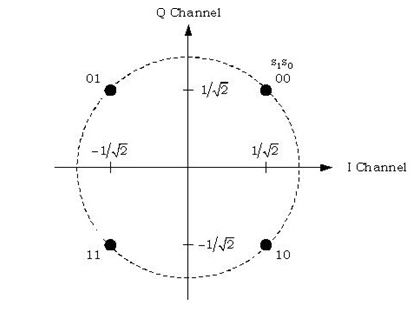

QPSK：四相相移键控，一个符号代表2bit；用四个相位表示分别为“00”、“01”、“10”和“11”；采用QPSK 调制方式，同时保证了信号传输的效率和误码性能。一般的QPSK的实施，也表明高阶PSK的实施。星座图如下：

QPSK的应用：QPSK数字电视调制器采用了先进的数字信号处理技术，完全符合DVB-S标准，接收端可直接用数字卫星接收机进行接收。它不但能取得较高的频谱利用率，具有很强的抗干扰性和较高的性能价格比，而且和模拟FM微波设备也能很好的兼容。

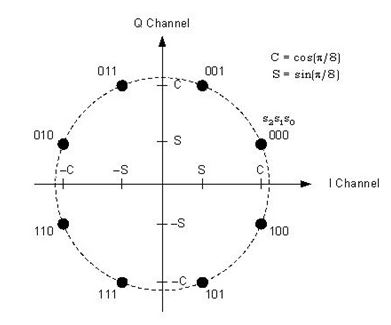

8PSK：八相相移键控，一个符号代表3bit；用八个相位表示分别为“000”、“001”、“010”、“011”、“100”、“101”、“110”和“111”；星座图如下：

2.区分8QAM、16QAM、32QAM、64QAM

QAM 正交振幅调制：幅度、相位联合调制的技术，利用了载波的幅度和相位来传递信息比特，在最小距离相同的条件下，QAM星座图中可以容纳更多的星座点，即可实现更高的频带利用率，目前QAM星座点最高已可达256QAM。

对于PSK调制，星座图中的点都位于单位圆上，模相同，相位不同。而QAM调制星座图中的点不再位于单位圆上，而是分布在复平面的一定范围内。星座图中点的分布是有讲究的，不同的分布和映射关系对应的调制方案的误码性能是不一样的。各点如果模相同，则相位必不相同，如果相位相同则模必不相同。

星座点个数越多，频谱利用率越高，单位时间传输的信息量越大，QAM的阶数越多，星座点个数就越多，星座点之间的距离越近，差错率越高。

8QAM：一个符号代表3bit；星座图如下：

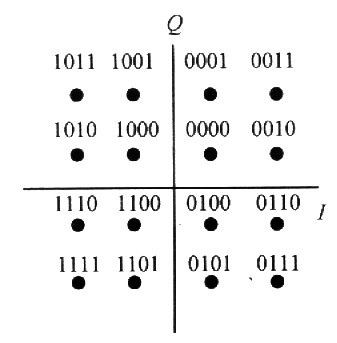

16QAM：一个符号代表4bit；星座图如下：

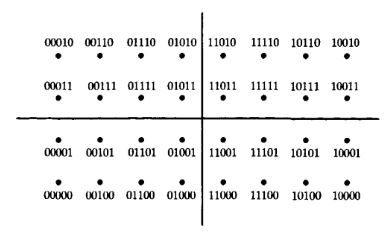

32QAM：一个符号代表5bit；星座图如下：

16QAM和32QAM广泛用于数字有线电视系统。

64QAM：一个符号代表6bit；星座图如下：

QAM应用：

QAM分析仪是RF安装和维护的综合解决方案，用来测试有线电视系统上的DVB-C(有线数字视频广播)信号。它向工程师提供精确检验送至用户业务质量所需的测量功能。所有的测量都很容易接入，并以清楚的图形显示呈现测量结果。

QAM数字调制器作为DVB系统的前端设备，接收来自编码器、复用器、DVB网关、视频服务器等设备的TS流，进行RS编码、卷积编码和QAM数字调制，输出的射频信号可以直接在有线电视网上传送，同时也可根据需要选择中频输出。它以其灵活的配置和优越的性能指标，广泛的应用于数字有线电视传输领域和数字MMDS系统。

3.星座图性能评价指标

(1)最小欧式距离：即信号星座图上星座点间的最小距离，该参数反映信号抗高斯白噪声的能力，其值越大，系统抗干扰能力越强。
(2)最小相位偏移：即信号星座点相位的最小偏移，该参数反映信号抗相位抖动能力和对时钟恢复精确度的敏感性，其值越大，传输性能越好。
(3)误比特率BER曲线：曲线越靠近左下，系统抗噪性能越好。
(4)峰值——均值比：即星座图的峰值信噪比与均值信噪比的比值，值小一些更好，可以充分利用功放的输出功率。

主要参考博客：
https://www.mobibrw.com/2018/12118
https://www.taodocs.com/p-88222354.html
一些星座图图源网络，星座图形式不止一种，圆形，矩形，三角形等，不同形状的星座图性能不同，具体情况应具体分析。
