概述

MTK射频调试方法

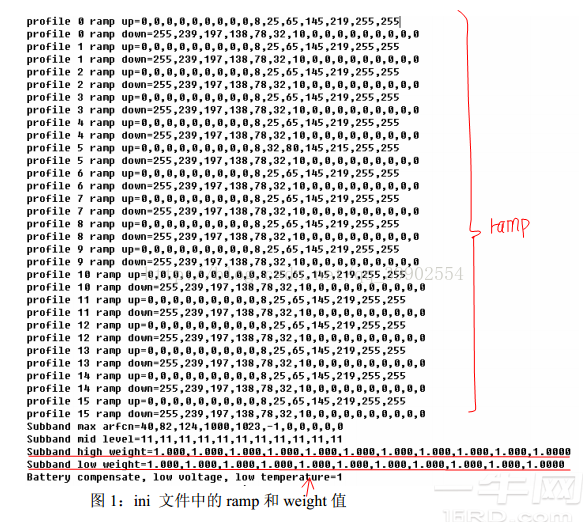

射频调试包括发送和接收两个大的方面，其中发送又包括了发送功率、相位误差、 PVT、开关谱、调制谱调试等，接收包括灵敏度、 RXloss、接收电平等。在开始调试之前必须明确手机的各种射频参数的状态。怎样明确手机射频状态：先对手机进行校准，校准的初始化文件一定要使用mtk 提供的原始文件（见图 1），这样才能明确手机的匹配状态，比如在全频段功率是否平坦（如果加权了就看不出来）， TC 和 PA 之间的匹配是否做好了（如果改变了 Ramp 曲线的值就不好判断）。以 GSM 900M 为例 1 信道、 62 信道、 124信道输出功率如果相差 0.5dBm 以上，那么 PA 输出匹配和 TC 与 PA 的匹配就没有做好，这个时候如果开关谱和相位误差很好，那么就只需要调 PA 输出匹配就可以了（注意输出匹配有可能会影响相位误差），如果开关谱和相位误差很差，那么就一定要先调好 TC 和 PA 之间的匹配，再去调 PA 输出匹配。开关谱的判断标准：在高功率等级下至少有 7dB 的余量，小功率等级下要有 10－15dB 以上的余量，尤其需要注意的是+/-0.4MHz 和+/-0.6MHz 的余量。相位误差的判断标准： GSM 都能做到 RMS 1° 左右， DCS 在 2° 左右；同样要做到全频段相位误差相差不能太大。
