概述

该文章以下内容仅针对M5310A模块，其他模块在指令上或许会有所不同，直接进入正题。

一、测试模组介绍。

首先我测试的硬件是M5310A，直接采用移动的NB物联开发板，板载的芯片是STM32F103，但本次测试不打算通过单片机用程序连上OneNet，而是打算直接用串口，通过AT指令连上Onenet。
在这里插入图片描述

二、AT指令的介绍

模块默认波特率9600，停止位/数据位/奇偶校验都为常规设置。模块相关指令如下：
0，开机后，模块串口会输出以下信息
在这里插入图片描述
1，AT：模块正常开机启动测试，正常返回OK。
2，AT+CIMI：查询NBcard卡号
3，AT+CSQ：查询信号质量，返回“+CSQ:信号,99”，如“+CSQ:14,99”；
***注意：若显示“99，99”，则表示无信号，可能为卡被异常锁定或天线等原因。
4，AT+CEREG? ：判断PS域附着状态，返回+CEREG:0,1
***注意：该模组不支持常规电话通讯卡，电话卡返回”+CEREG:0,2“，后续是无法连上OneNet的，只有正常NB卡才能正确返回并通信。
5，AT+CGATT？:查询模组PS附着状态，正常返回+CGATT:1
6，AT+CIMI：识别 SIM 卡的IMSI

三、MQTT指令的介绍

这里的MQTT指令实际上也是一个可带参数的AT指令，具体的参数和介绍，这里不做介绍，这里仅先将用到的MQTT指令列下：
1，AT+MQTTCFG=参数：该命令用于配置MQTT的连接参数。
2，AT+MQTTOPEN=参数：连接MQTT服务器
3，AT+MQTTSTAT?：查询MQTT连接状态
4，AT+MQTTSUB=参数：订阅消息
5，AT+MQTTPUB=参数：发布消息
6，AT+MQTTDEL：删除MQTT客户端实例，并释放资源。
***当指令1,2配置错误时，需要通过该指令方可重新配置

四、OneNet平台设置

OneNet新旧平台的差别

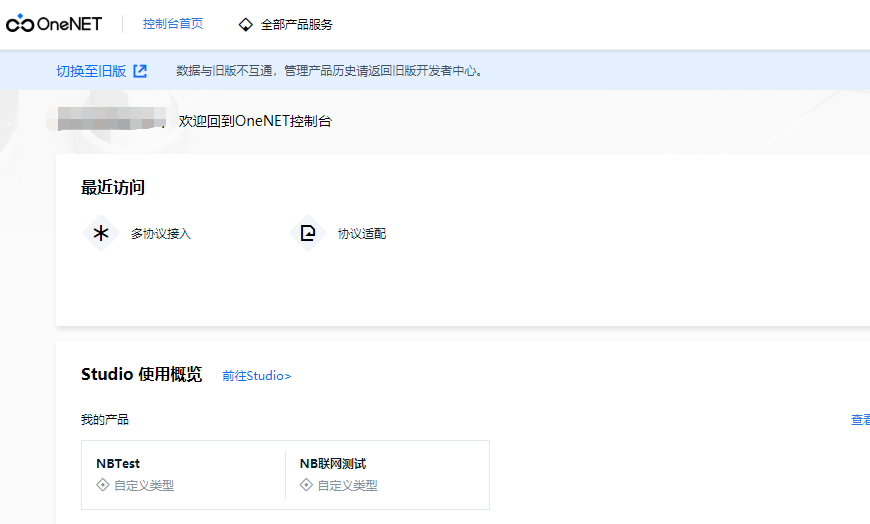

OneNet平台登录后，进入控制台默认会进入新版控制台。新平台的左上角可以切换至旧版。
在这里插入图片描述

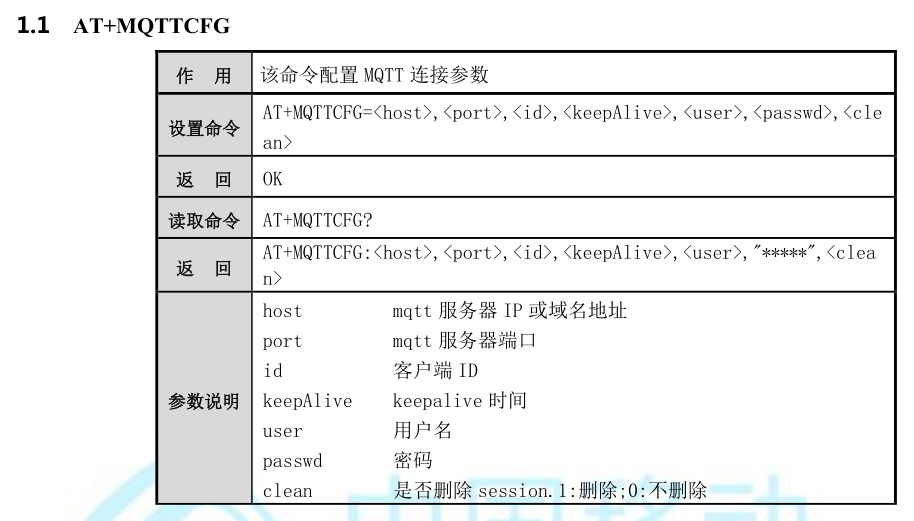

这里需要重新补充一下MQTT的第一个指令介绍。在该指令中，id和user分别对应OneNet创建设备后对应的设备ID和产品ID，同一产品下可以创建多个设备。passwd对应APIKey。

但OneNet比较让人费解的是，OneNet平台分有新旧控制台，对于新控制台，创建的设备是不存在设备ID的，而对于旧控制台，又有多种子方式创建产品，其中NB-IoT和MQTT物联网组件在passwd这个参数上都有所不同，甚至需要通过其他软件，输入一些参数去生成。由于缺少上述参数，都无法正确配置AT+MQTTCFG指令（注意：配置AT+MQTTCFG指令时，只要格式正确，都会返回OK，无法检查参数的错误，只有配置下一个指令AT+MQTTOPEN，才会进行错误提醒）。

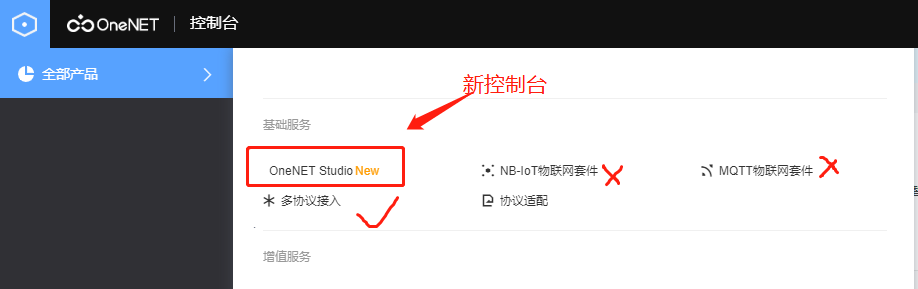

这里我参考了很多网上方法，但无法正常连上，只有多协议接入方式才最容易接入该平台。
***注意：若其他人想通过其他子方式或新平台接入，查看官方文档时需要注意，各个接入方式对应的官方文档都有所不同，很容易看混，导致查到错误的资料，
在这里插入图片描述

创建产品的设置
创建产品设置比较重要的是选择“移动蜂窝网络”以及接入协议选择“MQTT旧版”。其他选项根据需求填写。

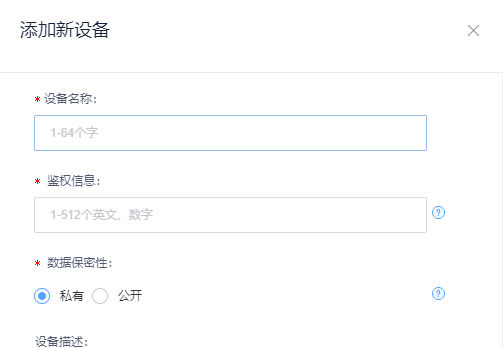

创建设备的设置
创建设备的鉴权信息可以随意写。如果有研究其他子方式会发现，其他子方式的passwd也叫鉴权信息，但对于该方式，此处的鉴权信息并非passwd。

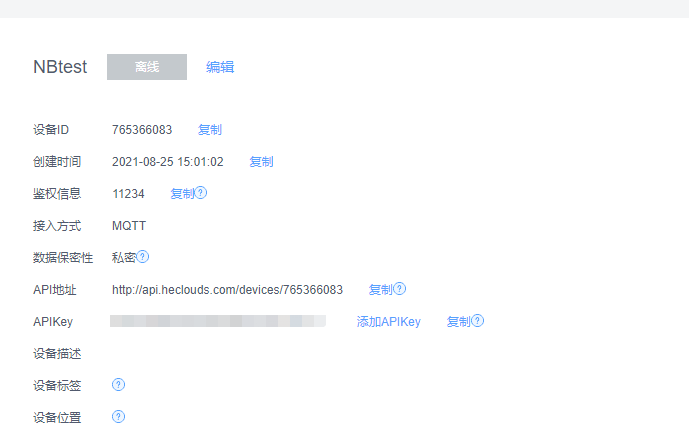

实际的passwd在创建完成设备后点击详情会进入如下页面（若页面不一致，则基本是由于进入的子方式不对，请转为“多协议接入”方式进行创建）。创建完成后，下图中APIkey默认为空，只需要点击添加APIkey，在弹出页面随意填写，点击即可生成独有的APIkey，该APIkey即为passwd。

五、连接OneNet

经过上述步骤，我们已经可以获得产品ID，设备ID和passwd。
以我创建的为例：
id：453052（即产品ID）
user：765366083（即设备ID）
passwd：WvRYEYaUPLRLQwWRsvz3cu=L####（即APIkey，最后四位为个人打码）
对于AT+MQTTCFG命令，其他参数如下：（针对OneNet平台，理解成默认即可）
host：183.230.40.39
port：6002
经组合，指令为：
AT+MQTTCFG=“183.230.40.39”,6002,“765366083”,60,“453052”,“WvRYEYaUPLRLQwWRsvz3cu=L####”,1

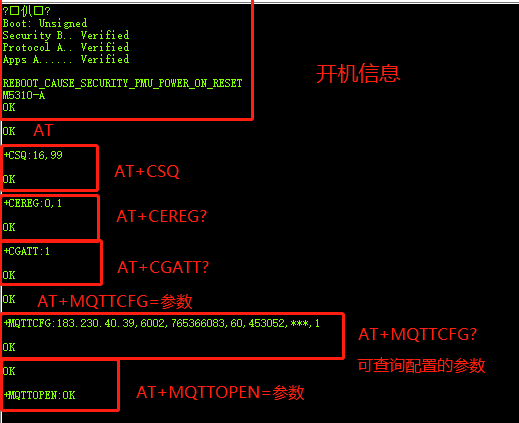

以下为开机后通过串口调试助手连上OneNet的操作。
在这里插入图片描述

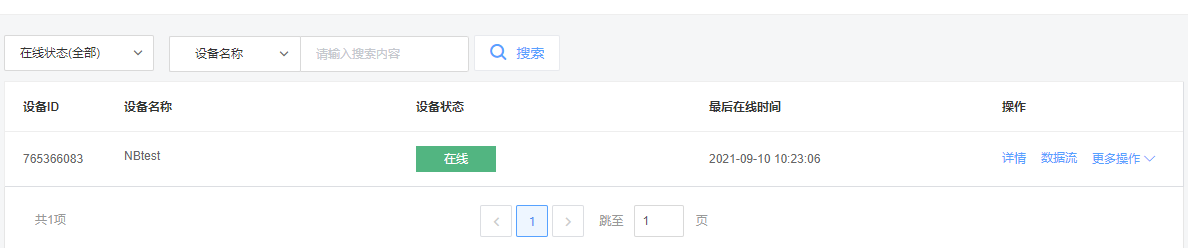

至此，OneNet上已经显示设备已在线。
