概述

onenet平台操作

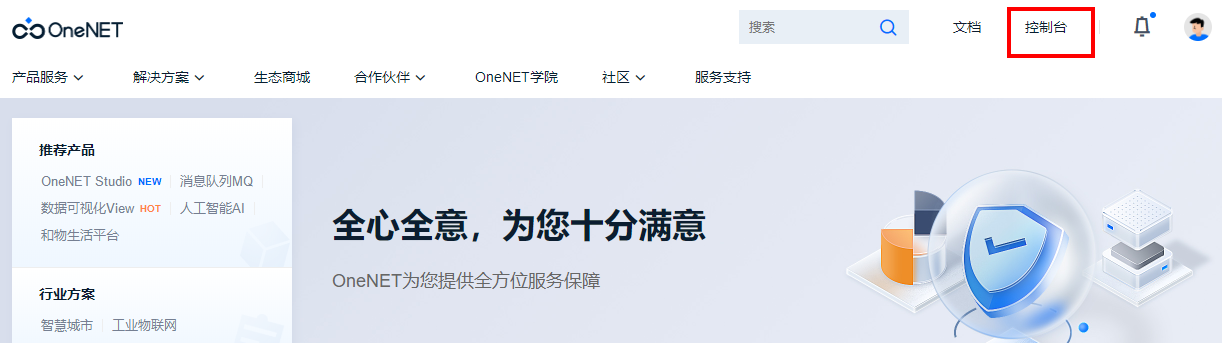

登录onenet后，进入控制台
在这里插入图片描述
选择NB-IoT物联网套件在这里插入图片描述

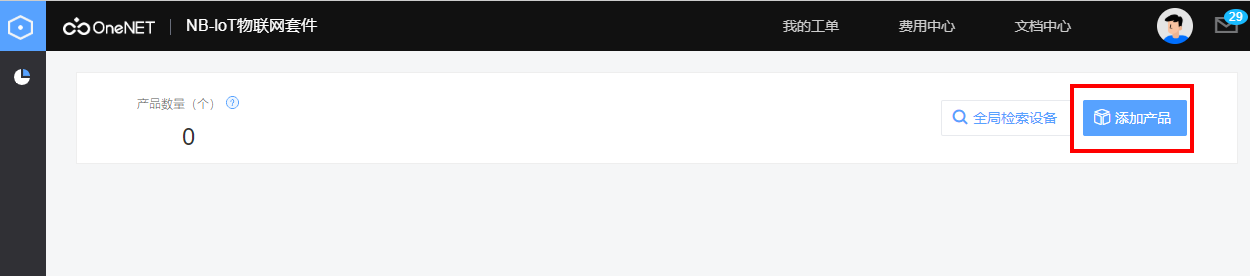

新建产品
在这里插入图片描述

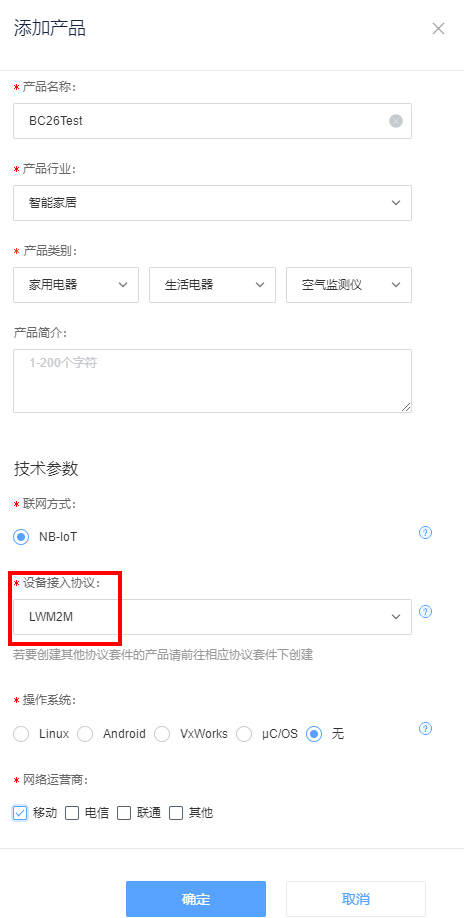

产品名字、类别根据自己情况填，协议选择LWM2M
在这里插入图片描述

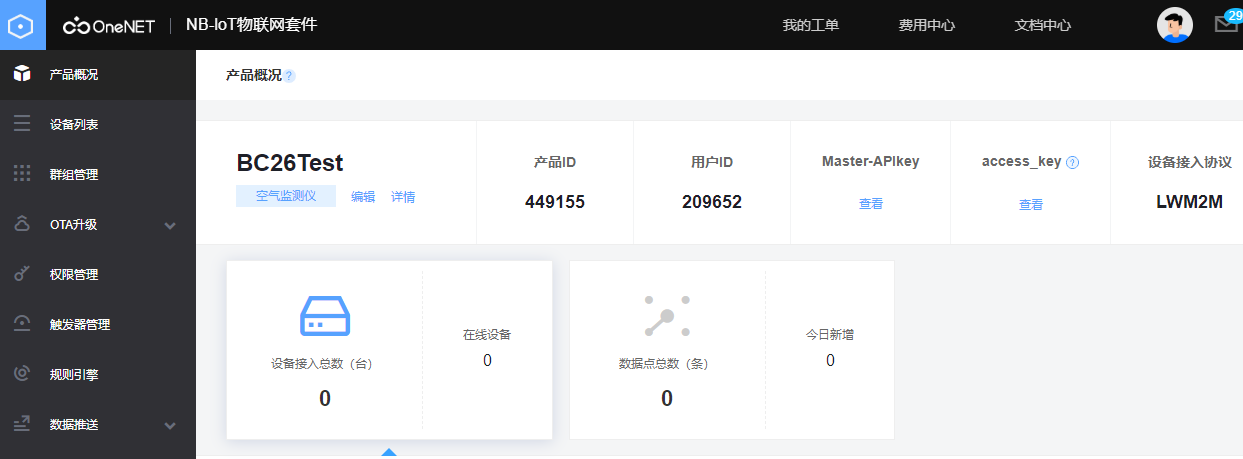

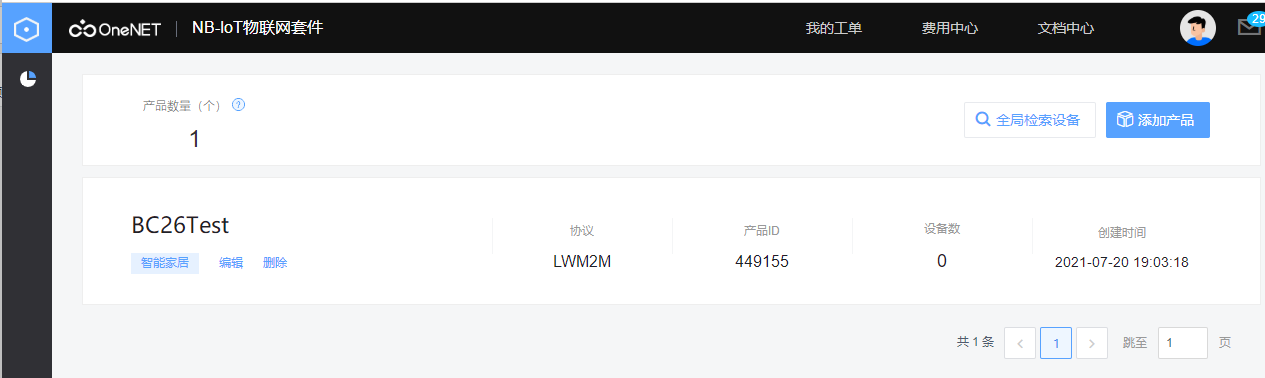

产品新建成功
在这里插入图片描述

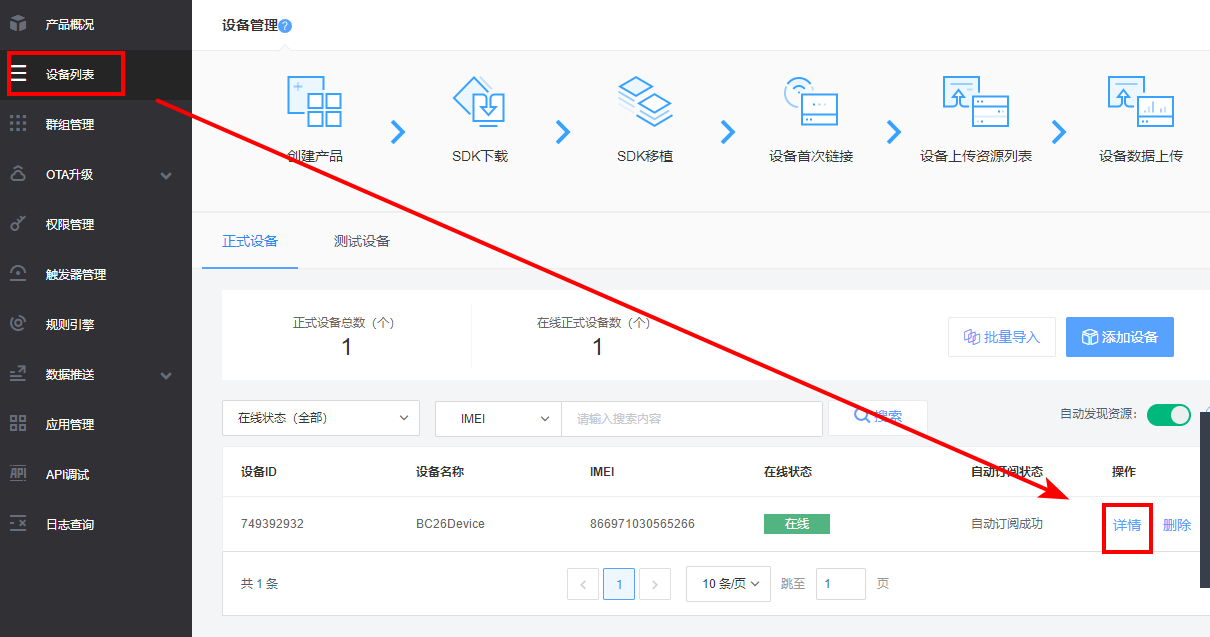

点击产品名字，进入产品详情
在这里插入图片描述

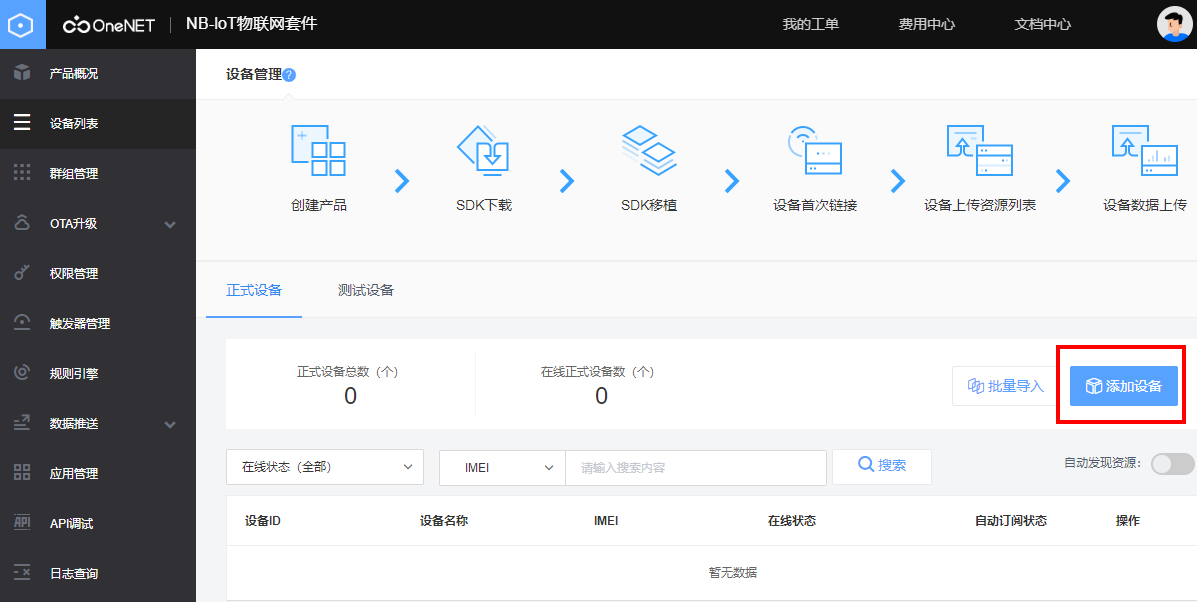

给产品添加设备
在这里插入图片描述

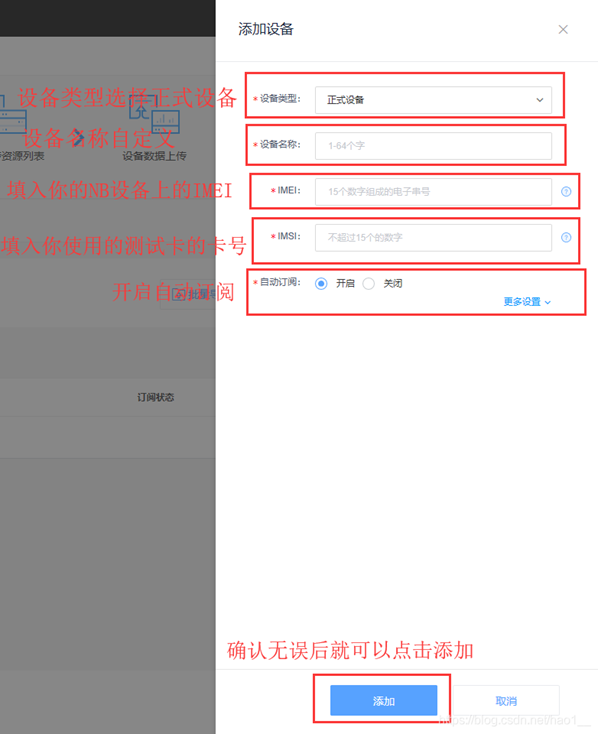

填入设备信息
在这里插入图片描述

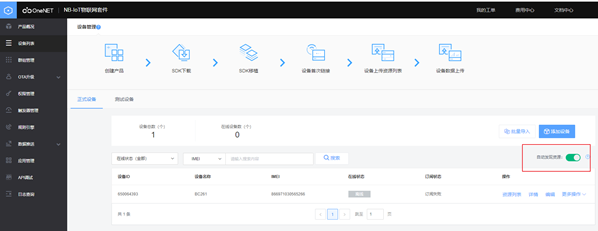

打开自动发现资源
在这里插入图片描述

Object、Instance、Resource

  onenet采用了《IPSO-Smart-Objects-1.0.pdf》中规定的Object、Instance、Resource来定义控制对象，因此有必要先把他们的概念说清楚。

  • Object（对象）：表示某类传感器类型。
  • Instance（实例）：同一类传感器的数量。
  • Resource（属性或资源）：传感器某些特性描述。

  举个例子来说，房间里的温度传感器、湿度传感器、灯、空调就是Object；如果要接入的灯只有一个，那么Instance就为1，如果要接入的灯有两个，那么Instance就为2；灯有开/关、亮度、颜色等属性，他们就是Resource。

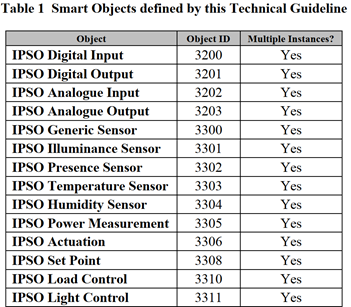

  打开手册《IPSO-Smart-Objects-1.0.pdf》看，也的确是这个样子的，比如Object有：
在这里插入图片描述

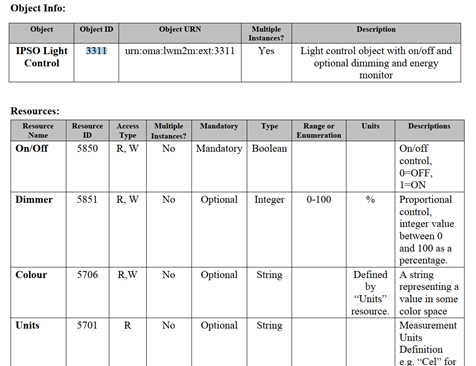

  基本每种物联网设备，手册中都有定义，都有对应的Object ID。拿灯来说，他的Object ID=3311，他的Resource有：
在这里插入图片描述
  Resource有开关状态、亮度、颜色等，每种Resource都有Resource ID、是否可读写、取值范围等。

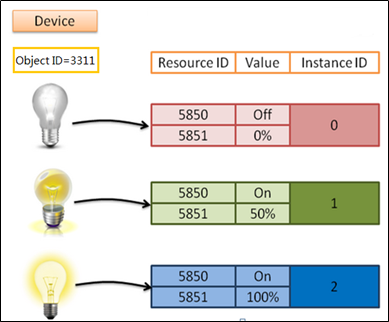

  最后再给个图：
在这里插入图片描述

模组端操作

1、查询模组IP地址，确定模组网络没问题

发送指令

AT+CGPADDR=1

接收到模组的IP地址说明正常，如果模组没有IP，则需要排查卡和网络问题。

+CGPADDR: 1,100.97.92.190

OK

2、创建Instance（实例）

  假如我们要接入多个灯，那么要为每个灯都创建Instance，每个灯和它的Instance ID一一对应。这里就是为接入设备创建Instance，并且获取到它的Instance ID。
  发送指令

AT+MIPLCREATE

  接收到模组响应

+MIPLCREATE: 0

OK

  响应解释为：

+MIPLCREATE: <ref>

<ref> 整型。 OneNET 通信套件的实例ID； 范围： 0-65535。

3、添加Object（对象）

指令为：

AT+MIPLADDOBJ=<ref>,<objId>,<insCount>,<insBitmap>,<attrCount>,<actCount>

<ref> 整型。 OneNET通信套件的实例ID； 范围：0-65535。
<objId> 整型。 LwM2M对象ID。若对象ID不存在，则返回错误。
<insCount> 整型。 实例个数。
<insBitmap> 带双引号的字符串类型。 实例位图。 例如，若 <insCount> 值为4 、<insBitmap>="1101"，则表示实例ID 0、 2、 3 将被注册，而实例ID 1 不会被注册。
<attrCount> 整型。 属性个数，表示可读和/或可写资源的个数。
<actCount> 整型。 动作个数，表示可执行的资源个数。

  这里就以前面的灯为例，Object ID=3311。创建2个Instance，但是只注册Instance ID=0的Instance。因此发送指令

AT+MIPLADDOBJ=0,3311,2,"01",4,2

  接收到模组响应

OK

4、向OneNET发送注册请求

  指令为：

AT+MIPLOPEN=<ref>,<lifetime>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<lifetime> 整型。用于设置设备的使用期限， 实际使用期限为<lifetime>×0.9。 单位：秒。
0 3600 秒
15-268435455

  发送指令为：

AT+MIPLOPEN=0,86400

  接收到模组响应

OK

+MIPLEVENT: 0,1

+MIPLEVENT: 0,2

+MIPLEVENT: 0,4

+MIPLEVENT: 0,6

+MIPLOBSERVE: 0,119350,1,3311,0,-1

  响应解释为：

+MIPLEVENT: <ref>,<evtid>[,<extend>[,<ackid>]]

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<evtid> 整型。 事件标识符：
1 EVENT_BOOTSTRAP_START
2 EVENT_BOOTSTRAP_SUCCESS
3 EVENT_BOOTSTRAP_FAILED
4 EVENT_CONNECT_SUCCESS
5 EVENT_CONNECT_FAILED
6 EVENT_REG_SUCCESS

+MIPLOBSERVE: <ref>,<msgId>,<flag>,<objId>,<insId>,<resId>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 数据包消息 ID。
<flag> 整型。 表示是否订阅
0 取消订阅
1 订阅
<objId> 整型。 从 OneNET 或者应用服务器处接收到的 LwM2M 对象 ID。
<insId> 整型。 从 OneNET 或者应用服务器处接收到的实例 ID。 -1 表示订阅或者取消订阅指定 LwM2M 对象下所有实例下的所有资源。
<resId> 整型。 从 OneNET 或者应用服务器处接收到的资源 ID。 -1 表示订阅或者取消订阅指定实例下的所有资源。

  因此解释为：

+MIPLEVENT: 0,1 //开始连接到 Bootstrap 服务器。
+MIPLEVENT: 0,2 //成功连接到 Bootstrap 服务器。
+MIPLEVENT: 0,4 //成功连接到 OneNET 平台。
+MIPLEVENT: 0,6 //成功注册到 OneNET 平台。此时，刷新OneNET可看到设备显示绿色在线状态。
+MIPLOBSERVE: 0,119350,1,3311,0,-1 //接收到订阅请求（3311/0）。

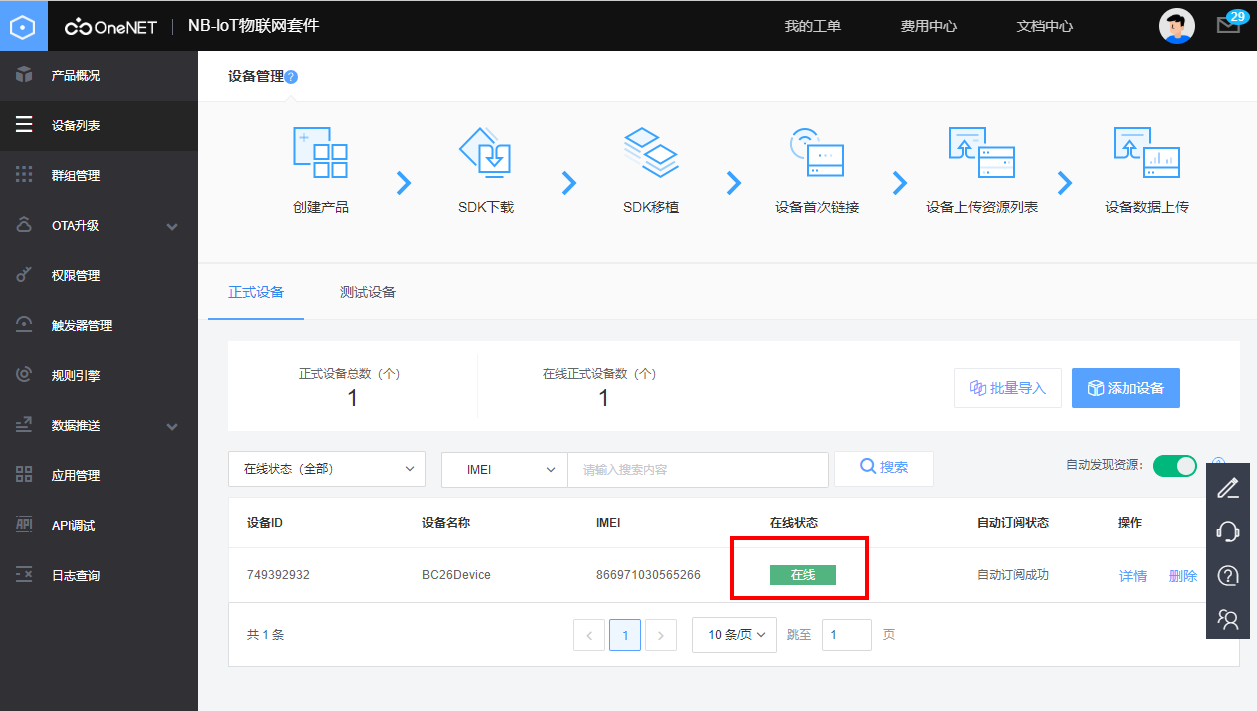

  接收到了+MIPLEVENT: 0,6 就表示成功注册到 OneNET 平台。此时，刷新OneNET可看到设备显示绿色在线状态。
在这里插入图片描述

5、响应订阅请求

  在收到+MIPLOBSERVE: 0,119350,1,3311,0,-1后，10秒内必须响应订阅请求，否则平台会断开。
  指令为：

AT+MIPLOBSERVERSP=<ref>,<msgId>,<result>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息ID；出自 URC +MIPLDISCOVER。
<result> 整型。 订阅结果，以下为结果码：
结果码 CoAP响应码 描述
1     2.05      内容，表示正确结果
11    4.00      无效请求
12    4.01      未授权
13    4.04      未找到
14    4.05      方式不允许
15    4.06      未接受

  因此发送指令为：

AT+MIPLOBSERVERSP=0,119350,1

  接收到模组响应

OK

+MIPLDISCOVER: 0,53815,3311

  响应解释为：

+MIPLDISCOVER: <ref>,<msgId>,<objId>   //通知模组响应发现资源请求

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 数据包消息 ID。
<objId> 整型。从 OneNET 平台接收到的 LwM2M 对象 ID。

6、响应发现资源请求

  在收到+MIPLDISCOVER: 0,53815,3311后，10秒内必须响应发现资源请求，否则平台会断开。
  指令为：

AT+MIPLDISCOVERRSP=<ref>,<msgId>,<result>,<length>,<valuestring>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息ID；出自 URC +MIPLDISCOVER。
<result> 整型。 发现资源操作结果，以下为结果码：
结果码 CoAP响应码 描述
1     2.05      内容，表示正确结果
11    4.00      无效请求
12    4.01      未授权
13    4.04      未找到
14    4.05      方式不允许
15    4.06      未接受
<length> 整型。 参数<valuestring>的长度。单位： 字节。
<valuestring> 带双引号的字符串类型。 包含对象的属性，每个属性之间用分号隔开，例如："1101;1102;1103"，属性个数不应超过AT+MIPLADDOBJ 命令的<attrCount>和<actCount>参数值总和。

  因此发送指令为：

AT+MIPLDISCOVERRSP=0,53815,1,19,"5850;5851;5706;5805"

  接收到模组响应

OK

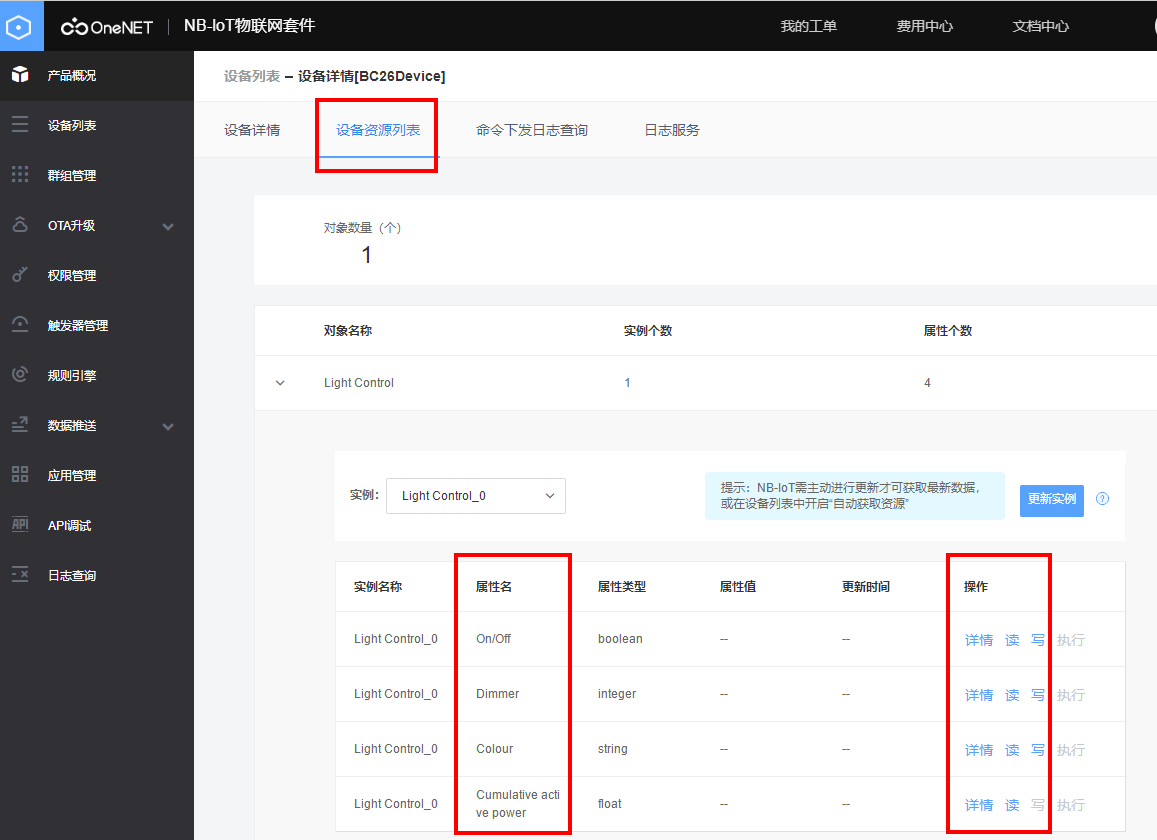

在这里插入图片描述
在这里插入图片描述

7、读取操作

  现在已经连接到onenet，并且已经上报了对象的资源，接下来测试一下平台的读取操作。读取操作是由平台发起的，在平台上发起操作后，模组联网后就会收到请求，然后会主动上报URC，与模组连接的单片机收到模组吐出的URC后，再使用AT指令，把数据发送给模组，模组再把数据发送给平台。
  接收到平台下发读取操作，模组上报的URC为：

+MIPLREAD: <ref>,<msgId>,<objId>,<insId>,<resId>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 数据包消息 ID。
<objId> 整型。 从 OneNET 或者应用服务器处接收到的 LwM2M 对象 ID。
<insId> 整型。 从 OneNET 或者应用服务器处接收到的实例 ID。 -1 表示读取指定 LwM2M对象下的所有资源。
<resId> 整型。 从 OneNET 或者应用服务器处接收到的资源 ID， -1 表示读取指定实例下的所有资源。

  单片机发数据给模组的指令为：

AT+MIPLREADRSP=<ref>,<msgId>,<result>[,<objId>,<insId>,<resId>,<valueType>,<len>,<value>,<index>,<flag>]

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息 ID； 出自 URC +MIPLREAD。
<result> 整型。 读取结果，以下为结果码：
结果码 CoAP响应码 描述
1     2.05      内容，表示正确结果
11    4.00      无效请求
12    4.01      未授权
13    4.04      未找到
14    4.05      方式不允许
15    4.06      未接受
<objId> 整型。 LwM2M 对象 ID； 出自 URC +MIPLREAD。
<insId> 整型。 实例 ID，出自 URC +MIPLREAD。
<resId> 整型。 资源 ID； 出自 URC +MIPLREAD。
<valueType> 整型。 <value>值的类型。
1 字符串类型
2 十六进制类型
3 整型
4 浮点型
5 布尔型（Boolean）
<len> 整型。 <value>值的长度；单位： 字节。
    当<valueType>=1 时，该参数值为字符串类型<value>的长度，范围： 0-1024。
    当<valueType>=2 时，该参数值为十六进制字符串类型<value>的长度，范围：0-512。
    当<valueType>=3 时，该参数值可能为 2、 4 或者 8。
    当<valueType>=4 时，该参数值为 4。
    当<valueType>=5 时，该参数值为 1。
<value> 数据。
    当<valueType>=1 时，该参数值为带双引号的字符串类型格式，最大 1024 字节。
    当<valueType>=2 时，该参数值为十六进制字符串格式，最大 512 字节。
    当<valueType>=3 时，该参数值为整型格式。
    当<valueType>=4 时，该参数值为浮点型格式。
    当<valueType>=5 时，该参数值为布尔型格式。
<index> 整型。 消息序号。若读取请求响应包含多条消息，则需发送多次 AT 命令以完成响应。例如， 若读取请求响应包含 N 条消息，则参数<index>需从 N-1 到 0 依次递减， AT 命令按照<index>取值从大到小的顺序执行。 <index>=0 表示数据中最后一条消息。
<flag> 整型。 消息指示； 范围： 0-2。
    0 表示<value>中最后一条消息
    1 表示<value>中第一条消息
    2 表示<value>中中间的消息
    当前版本仅支持<flag>=0。

  首先在平台上发起，读Resource ID=5851资源的请求：
在这里插入图片描述
  如果模组没有处于PSM，而是处于联网状态的话，就会收到平台下发的请求，然后上报URC：

+MIPLREAD: 0,6902,3311,0,5851

  这个时候根据前面的指令格式，发送数据：（要在10s内回复）

AT+MIPLREADRSP=0,6902,1,3311,0,5851,3,2,75,0,0

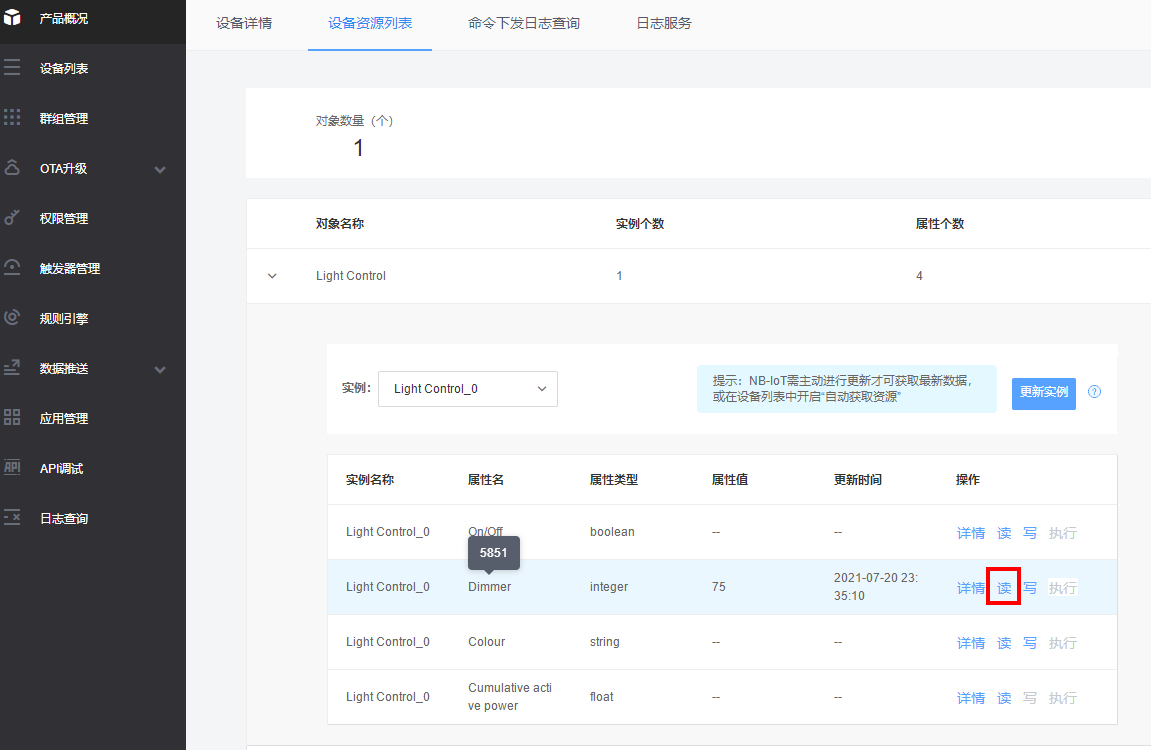

  就可以看到已经把数据发送到平台上了：
在这里插入图片描述
  如果点击读资源后，看到平台一直在等待，最后超时，而且模组也没有上报URC，就说明模组当前处于跟基站断开的状态。
在这里插入图片描述
  可以发送一下更新请求，这样模组就会恢复与基站的连接，同时就能收到平台下发的请求了。指令为：

AT+MIPLUPDATE=<ref>,<lifetime>,<withObjectFlag>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<lifetime> 整型。 更新后的设备使用期限值（实际使用期限为<lifetime>×0.9）。 单位：秒。
0 3600 秒
15-268435455
<withObjectFlag> 整型。 是否更新对象列表。
0 不更新
1 更新

  因此发送指令为：

AT+MIPLUPDATE=0,86400,1

  指令响应为：

OK

+MIPLEVENT: 0,11

  发送之后，再在平台上点击读资源，模组就能立马上报URC了。

7、写入操作

  模组收到平台的写操作，上报的URC为：

+MIPLWRITE: <ref>,<msgId>,<objId>,<insId>,<resId>,<valueType>,<len>,<value>,<flag>,<index>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 数据包消息 ID。
<objId> 整型。 从 OneNET 或者应用服务器处接收到的 LwM2M 对象 ID。
<insId> 整型。 从 OneNET 或者应用服务器处接收到的实例 ID。
<resId> 整型。 从 OneNET 或者应用服务器处接收到的资源 ID。
<valueType> 整型。 <value>值的类型（当前仅显示十六进制类型。
    1 字符串类型
    2 十六进制类型
    3 整型
    4 浮点型
    5 布尔型（Boolean）
<len> 整型。 <value>值的长度；单位： 字节。
<value> 字符串类型。数据。从 OneNET 或者应用服务器处接收到的数据，仅在 Direct push模式下有效。
<flag> 整型。 消息指示；范围： 0-2。
    0 表示<value>中最后一条消息
    1 表示<value>中第一条消息
    2 表示<value>中中间的消息
    该版本仅支持<flag>=0。
<index> 整型。 写入请求的索引号。若写入请求包含多条消息，则 URC 会被分成多个部分进行上报。例如， 若写入请求包含 N 条消息，则参数<index>需从 N-1 到 0 依次递减， URC 按照<index>取值从大到小的顺序进行上报。 <index>=0 表示这是写入请求中最后一条消息。

  模组响应写入操作的指令为：

AT+MIPLWRITERSP=<ref>,<msgId>,<result>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息 ID； 出自 URC +MIPLWRITE。
<result> 整型。 写入结果，以下为结果码：
结果码 CoAP响应码 描述
2     2.04       Changed，表示正确结果
11    4.00       无效请求
12    4.01       未授权
13    4.04       未找到
14    4.05       方式不允许

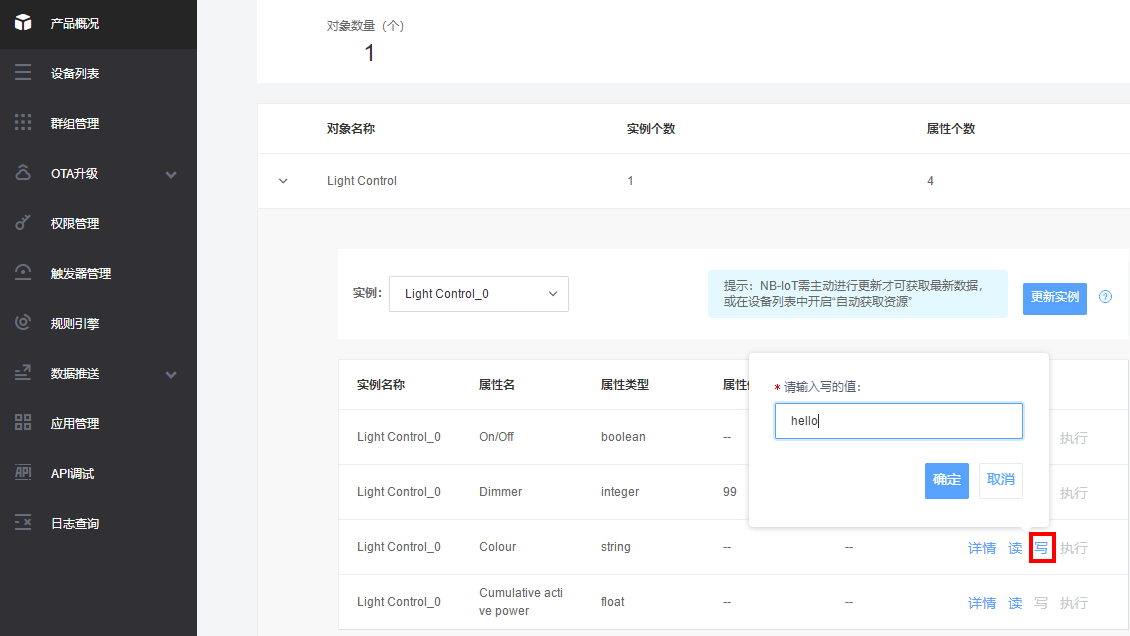

  首先在平台上发起，写Resource ID=5706资源的请求，写入内容为“hello”：
在这里插入图片描述
  模组收到平台操作后，上报URC：

+MIPLWRITE: 0,33178,3311,0,5706,2,5,68656C6C6F,0,0

  这个时候根据前面的指令格式，响应平台：（要在10s内回复，否则平台会超时）

AT+MIPLWRITERSP=0,33178,2

  平台收到回复后，会提示操作成功。
  从模组上报的URC，我们可以得到平台下发了5个字符“68656C6C6F”，是十六进制格式的，内容刚好是“hello”。
  当然也可以以字符串的形式上报，操作如下：

AT+MIPLCONFIG=1,1                                 //设置 Buffer Access 模式，接收文本字符串类型数据

OK
AT+MIPLUPDATE=0,86400,1

OK

+MIPLEVENT: 0,11

+MIPLWRITE: 0,4012,3311,0,5706,2,5,0,0          //仅显示所接收数据的长度，然后发送 AT+MIPLRD 命令读取数据。
AT+MIPLWRITERSP=0,4012,2

OK
AT+MIPLRD=5                                    //从缓存中读取数据

+MIPLRD: 5,0                             //已读取数据长度为 5 字节， 未读取数据长度为 0 字节
hello                                            //所读取的文本字符串类型数据

OK

8、执行操作

  模组收到平台的执行操作，上报的URC为：

+MIPLEXECUTE: <ref>,<msgId>,<objId>,<insId>,<resId>[,<len>,<arguments>]

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 数据包消息 ID。
<objId> 整型。 从 OneNET 或者应用服务器处接收到的 LwM2M 对象 ID。
<insId> 整型。 从 OneNET 或者应用服务器处接收到的实例 ID。
<resId> 整型。 从 OneNET 或者应用服务器处接收到的资源 ID。
<len> 整型。 参数<arguments>的长度；单位：字节。
<arguments> 字符串类型。 执行操作中的<arguments>。

  模组响应写入操作的指令为：

AT+MIPLEXECUTERSP=<ref>,<msgId>,<result>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息 ID； 出自 URC +MIPLEXECUTE。
<result> 整型。 执行结果，以下为结果码：
结果码 CoAP响应码 描述
2     2.04       Changed，表示正确结果
11    4.00       无效请求
12    4.01       未授权
13    4.04       未找到
14    4.05       方式不允许

  操作过程如上：

//UE 已成功注册到 OneNET 平台。
//应用服务器已经向 UE 发送执行请求，其中包含 Argument： reset。
+MIPLEXECUTE: 0,36476,3303,0,5605,5,"reset" //接收到执行请求。
AT+MIPLEXECUTERSP=0,36476,2 //响应执行请求， 其结果码为 2。
OK

9、模组主动上报数据操作

  指令格式为：

AT+MIPLNOTIFY=<ref>,<msgId>,<objId>,<insId>,<resId>,<valueType>,<len>,<value>,<index>,<flag>[,<ackid>]

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<msgId> 整型。 消息 ID；出自 URC +MIPLOBSERVE。
<objId> 整型。 LwM2M 对象 ID。
<insId> 整型。 实例 ID；出自 URC +MIPLOBSERVE。
<resId> 整型。 资源 ID；出自 URC +MIPLOBSERVE。
<valueType> 整型。 <value>值的类型。
    1 字符串类型
    2 十六进制类型
    3 整型
    4 浮点型
    5 布尔型（Boolean）
<len> 整型。 <value>值的长度；单位：字节。
    当<valueType>=1 时，该参数值为字符串类型<value>的长度，范围： 0-1024。
    当<valueType>=2 时，该参数值为十六进制字符串类型<value>的长度，范围：0-512。
    当<valueType>=3 时，该参数值可能为 2、 4 或者 8。
    当<valueType>=4 时，该参数值为 4。
    当<valueType>=5 时，该参数值为 1。
<value> 数据。
    当<valueType>=1 时，该参数值为带双引号的字符串类型格式。
    当<valueType>=2 时，该参数值为十六进制字符串格式。
    当<valueType>=3 时，该参数值为整型格式。
    当<valueType>=4 时，该参数值为浮点型格式。
    当<valueType>=5 是，该参数值为布尔型格式。
<index> 整型。 消息序号。若待上报数据包含多条消息，则需要发送多次 AT 命令以完成上报。例如，若待上报数据包含 N 条消息，则参数<index>需从 N-1 到 0 依次递减， AT 命令按照<index>取值从大到小的顺序执行。 <index>=0 表示数据中最后一条消息。
<flag> 整型。 指示消息，范围： 0-2。
    0 表示<value>中最后一条消息
    1 表示<value>中第一条消息
    2 表示<value>中中间消息
    该版本仅支持<flag>=0。
<ackid> 整型。范围： 0-65535。
    0 上报的数据为不需要确认的消息
    1-65535 上报的数据为需要确认的消息

  因此指令为：

AT+MIPLNOTIFY=0,119350,3311,0,5851,3,2,25,0,0
OK

在这里插入图片描述

10、注销请求

  指令格式为：

AT+MIPLCLOSE=<ref>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535

AT+MIPLCLOSE=0

OK

+MIPLEVENT: 0,15

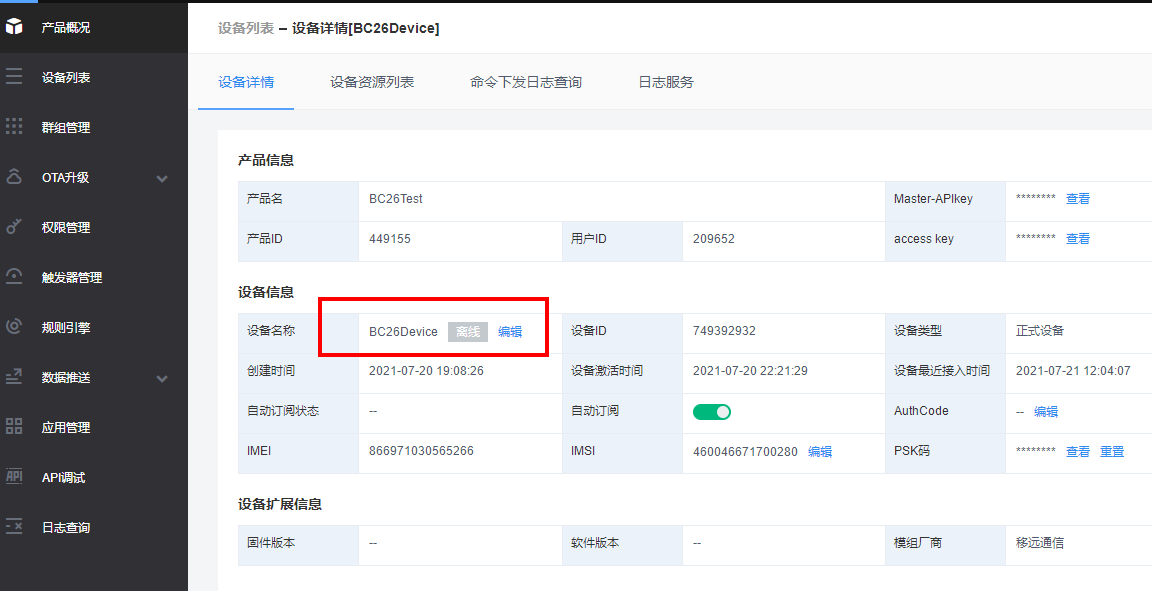

  此时在平台上可以看到设备已离线。

在这里插入图片描述

11、删除对象

  指令格式为：

AT+MIPLDELOBJ=<ref>,<objId>

<ref> 整型。 OneNET 通信套件的实例 ID；范围： 0-65535。
<objId> 整型。 LwM2M 对象 ID。 若对象 ID 不存在，则返回错误。

AT+MIPLDELETE=0

OK

STM32代码示例

待续

最后

以上就是寂寞季节为你收集整理的BC26通过LWM2M协议连接ONENET，AT流程，STM32代码onenet平台操作Object、Instance、Resource模组端操作STM32代码示例的全部内容，希望文章能够帮你解决BC26通过LWM2M协议连接ONENET，AT流程，STM32代码onenet平台操作Object、Instance、Resource模组端操作STM32代码示例所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(49)

相关文章

一键生成----自动生成每日治安要情的word程序
一键生成----自动生成每日治安要情的word程序
中移M5310A模块MQTT详解1.模块介绍2.模块初始化3.AT+MQTT 以MQTT协议接入Onenet平台
中移M5310A模块MQTT详解1.模块介绍2.模块初始化3.AT+MQTT 以MQTT协议接入Onenet平台
50个关于IPython的使用技巧，快收藏！
50个关于IPython的使用技巧，快收藏！
nbiot：巴法云之M5310-A模块AT指令调试教程
nbiot：巴法云之M5310-A模块AT指令调试教程
BC26通过LWM2M协议连接ONENET，AT流程，STM32代码onenet平台操作Object、Instance、Resource模组端操作STM32代码示例
BC26通过LWM2M协议连接ONENET，AT流程，STM32代码onenet平台操作Object、Instance、Resource模组端操作STM32代码示例
M5310A接入OneNet，基于MQTT协议测试
M5310A接入OneNet，基于MQTT协议测试
STM32单片机全自动锂电池容量电量检测放电电流电池电压ACS712实践制作DIY- GC0070-锂电池电压放电电流容量检测一、功能说明：基于STM32单片机设计-锂电池电压放电电流容量检测二、功能介绍：STM32F103CxT6最小系统+lcd1602+3.7V18650锂电池+ACS712电流采集模块+锂电池充电模块+水泥电阻（做放电负载使用）+按键+放电指示灯电池电量检测原理：锂电池充满电电压大致在4.15V左右，没有电大致在3.2V左右。为了准确测量出电池容量，可以将满电状态的锂电池连
STM32单片机全自动锂电池容量电量检测放电电流电池电压ACS712实践制作DIY- GC0070-锂电池电压放电电流容量检测一、功能说明：基于STM32单片机设计-锂电池电压放电电流容量检测二、功能介绍：STM32F103CxT6最小系统+lcd1602+3.7V18650锂电池+ACS712电流采集模块+锂电池充电模块+水泥电阻（做放电负载使用）+按键+放电指示灯电池电量检测原理：锂电池充满电电压大致在4.15V左右，没有电大致在3.2V左右。为了准确测量出电池容量，可以将满电状态的锂电池连
基于STM32F1-C8T6无人机（二）——舵机/电调/空心杯电机/飞控/机架/subs接收机/充电器和电池（给出链接和思考）一、关于电机的选择二、关于飞控三、看懂原理图的接线四、电机和桨叶五、机架六、sbus接收机的选择七、转向问题八、充电器和电池的选择
基于STM32F1-C8T6无人机（二）——舵机/电调/空心杯电机/飞控/机架/subs接收机/充电器和电池（给出链接和思考）一、关于电机的选择二、关于飞控三、看懂原理图的接线四、电机和桨叶五、机架六、sbus接收机的选择七、转向问题八、充电器和电池的选择

评论列表共有 0 条评论

立即
投稿
返回
顶部
