实践制作DIY- GC0070-锂电池电压放电电流容量检测

一、功能说明：

基于STM32单片机设计-锂电池电压放电电流容量检测

二、功能介绍：

STM32F103CxT6最小系统+lcd1602+3.7V18650锂电池+ACS712电流采集模块+锂电池充电模块+水泥电阻（做放电负载使用）+按键+放电指示灯

电池电量检测原理：锂电池充满电电压大致在4.15V左右，没有电大致在3.2V左右。为了准确测量出电池容量，可以将满电状态的锂电池连接电阻进行放电，放电过程电池以大概0.35A~0.55A的放电电流进行放电，直至放电至3.3V（停止电压可以通过按键设定）停止。通过单片机准确测量整个放电的时间，以及放电电流，容量越高放电时间越长。然后根据时间和电流通过积分计算出电池的电量（xxxx mA）

1.单片机通过adc采集锂电池的电压，然后实时将电池的电压显示在LCD1602上面。

2.通过adc采集ACS712获取锂电池放电电流转化的电压值，然后计算出放电电流值显示在LCD1602上面。

3.可以通过按键设定放电截止电压，然后保存在内部FLASH中。

4.有一个负载电阻8欧姆作为负载，对锂电池进行放电。

5.有一个放电指示灯，放电时指示灯亮。有一个蜂鸣器放电结束后蜂鸣器报警，按下任意键停止报警。

6.赠送一个18650锂电池充电器，这样用户不需要额外使用其它充电器对锂电池充电。

三、详情介绍：

视频讲解：哔哩哔哩搜索UP主“爱搞单片机”在其空间搜索关键词“锂电池电压放电电流容量检测”观看该视频详解讲解

功能演示操作：

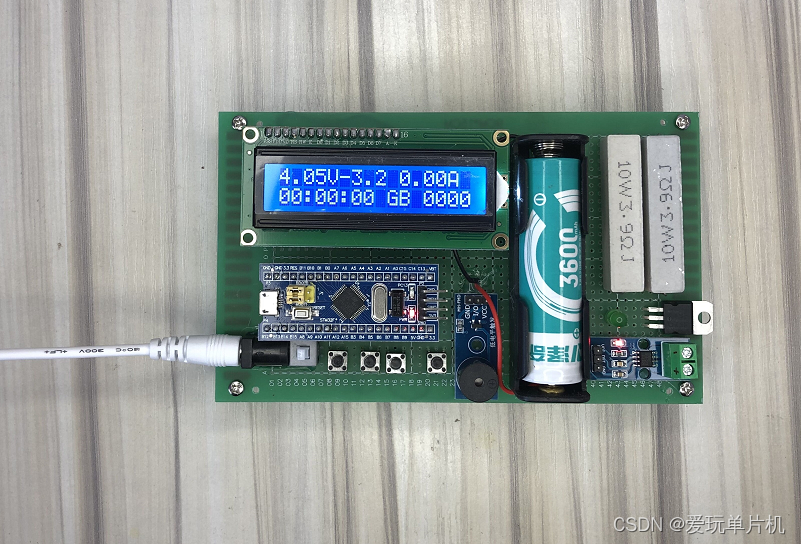

这是一款基于STM32单片机锂电池电压放电电流容量检测。STM32F103CxT6最小系统+lcd1602+3.7V18650锂电池+ACS712电流采集模块+锂电池充电模块+水泥电阻（做放电负载使用）+按键+放电指示灯

电池电量检测原理：锂电池充满电电压大致在4.15V左右，没有电大致在3.2V左右。为了准确测量出电池容量，可以将满电状态的锂电池连接电阻进行放电，放电过程电池以大概0.35A~0.55A的放电电流进行放电，直至放电至3.3V（停止电压可以通过按键设定）停止。通过单片机准确测量整个放电的时间，以及放电电流，容量越高放电时间越长。然后根据时间和电流通过积分计算出电池的电量（xxxx mA）

1.单片机通过adc采集锂电池的电压，然后实时将电池的电压显示在LCD1602上面。

2.通过adc采集ACS712获取锂电池放电电流转化的电压值，然后计算出放电电流值显示在LCD1602上面。

3.可以通过按键设定放电截止电压，然后保存在内部FLASH中。

4.有一个负载电阻8欧姆作为负载，对锂电池进行放电。

5.有一个放电指示灯，放电时指示灯亮。有一个蜂鸣器放电结束后蜂鸣器报警，按下任意键停止报警。

6.赠送一个18650锂电池充电器，这样用户不需要额外使用其它充电器对锂电池充电。

具体测试方法观看视频详细介绍。。。

了解更多尽请观看视频讲解。。。
