概述
➤ 01粒子检测器
在 TLE207x低噪声高速JFET-输入运算放大器的噪声特性测量 中实现了TLE207x的低噪声放大器。放置在金属盒屏蔽盒内进行信号放大。
基于上面的实验电路， DIY一个粒子检测器 。其中BPX61来自 淘宝店BPX61 .
用于实验的放射源来自 离子烟雾传感器中的Am241 。

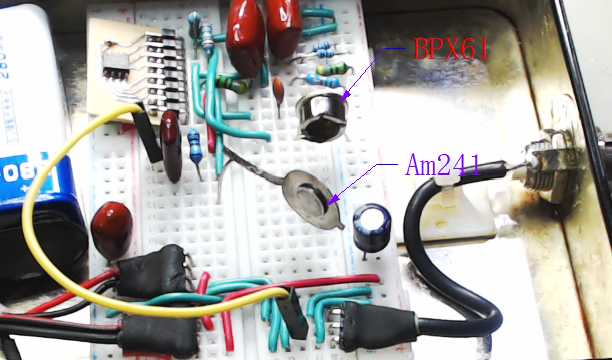

▲ 实验中的传感器和放射源
➤ 02组装检测器
1.实验电路
实验电路采用在 怎么DIY一个粒子检测器 的参考电路，全部电路在扁平金属盒内的面包板来实现。

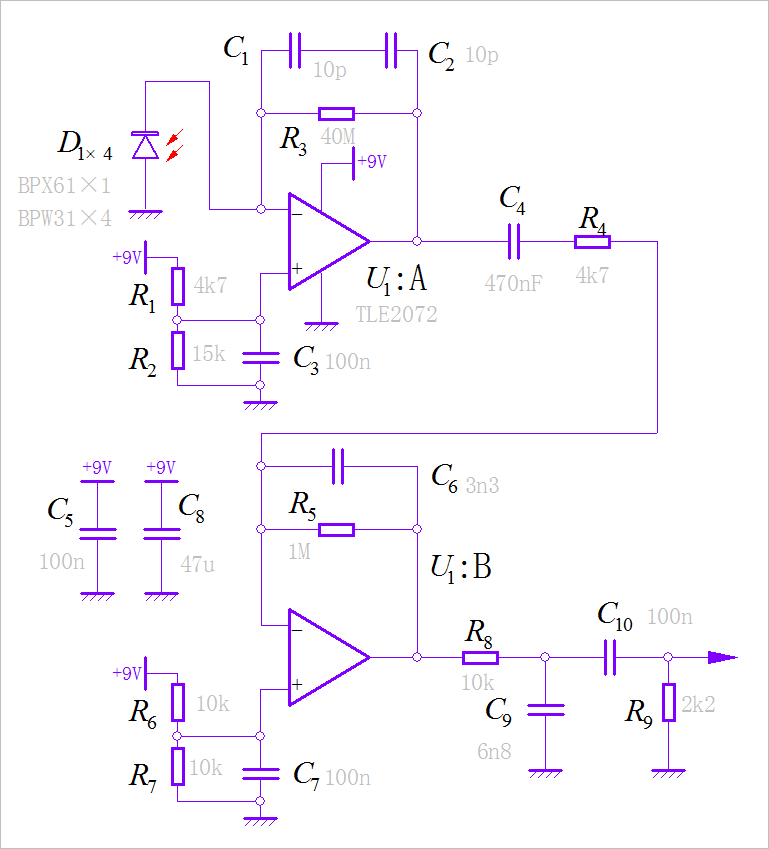

▲ 放大电路的电路图
下面是安装完毕的实验电路。其中放射源和BPX61都直接安装在面包板上。
▲ 安装在金属屏蔽盒内的离子检测电路

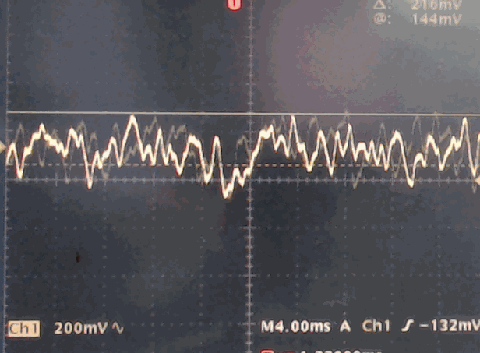

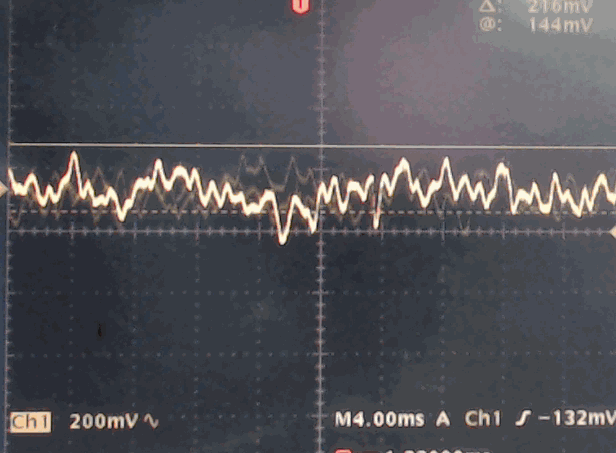

2.信号波形
3.存在的问题
t通过观察现在主要存在三个问题：
- 输出信号的背景噪声很大。电路最后的带通滤波器没有施加。R8,R9,C9,C10没有增加；
- 输出信号中的背景噪声会逐步增加。这个原因就是什么呢？
➤ 03安装第二个粒子检测器
1.电路改变
电路改变包括以下几点：
- 使用TLE2072，而非它的转接板；
- 改变电路布局；

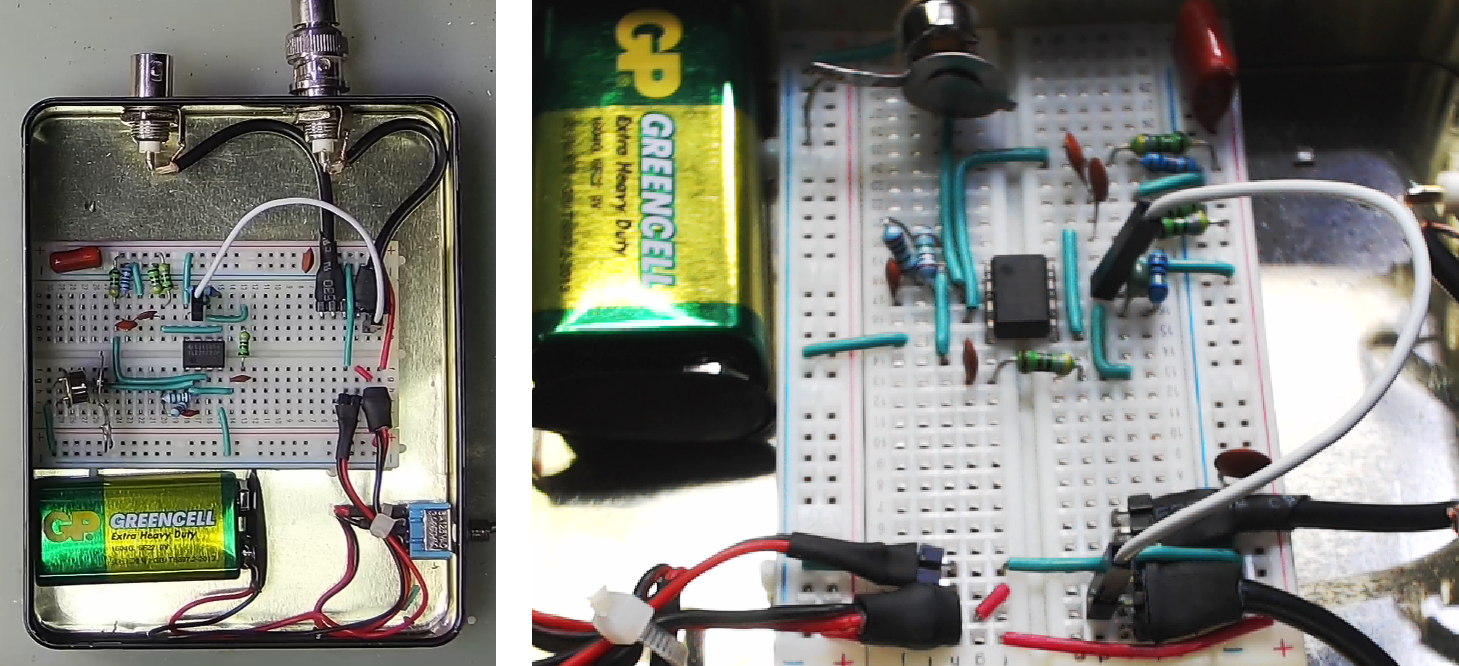

▲ 第二个例子检测器
2.测量电路

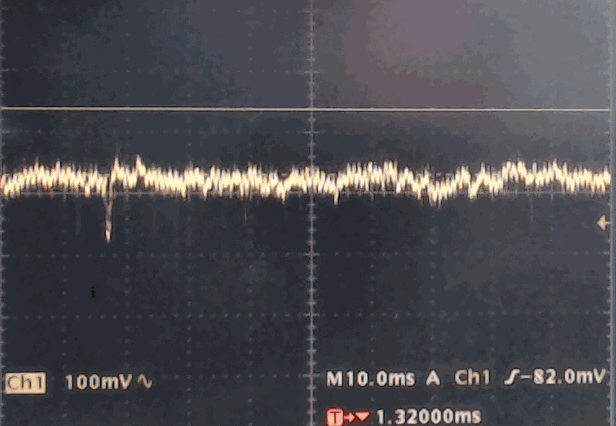

(1) 直接OPAMP输出

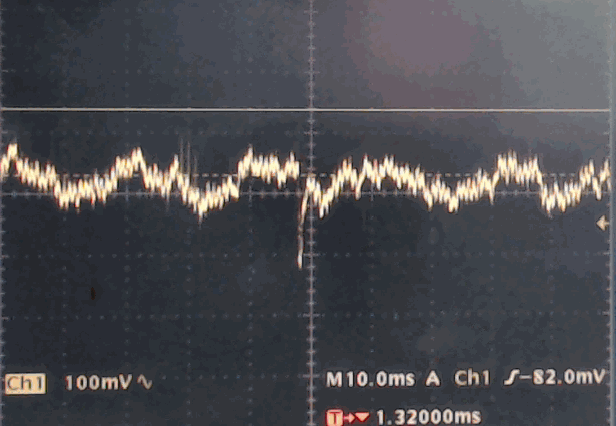

(2) 增加低通RC滤波器

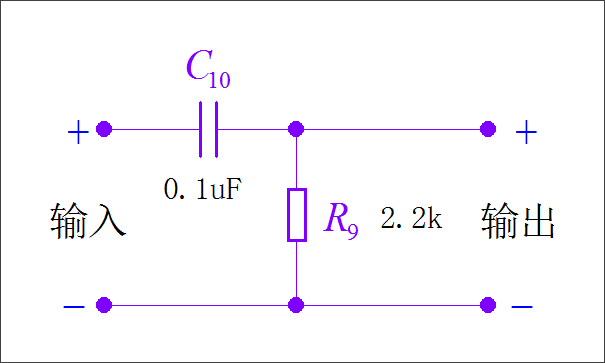

▲ 滤波电路
※ 结论
动手实验了一下这款DIY的粒子检测器。噪声大，也许是因为在面包板上实现所带来的噪声。似乎在电路板上有可能会进一步降低相应的噪声。
■ 相关文献链接:
- TLE207x低噪声高速JFET-输入运算放大器的噪声特性测量
- 怎么DIY一个粒子检测器
- 淘宝店BPX61
- 头顶上的放射源
- 滤波器电路仿真
