LTE-A载波聚合技术（11）---PUCCH资源保留、SR、ACK/NACK

2.3 PUCCH

2.3.1 PUCCH资源保留方式

LTE-A PUCCH设计要支持对称和不对称的载波聚合，从载波兼容性的角度看，LTE-A要支持Rel-8 PUCCH。为了减小PUCCH开销和PUCCH设计的复杂度，LTE-A中要沿用Rel-8 PUCCH的设计。这样做的好处是能够在相同RB内复用（CDM）Rel-8和LTE-A UE，最大化资源利用率，减少控制开销。同时也不排除设计LTE-A 特有的PUCCH。

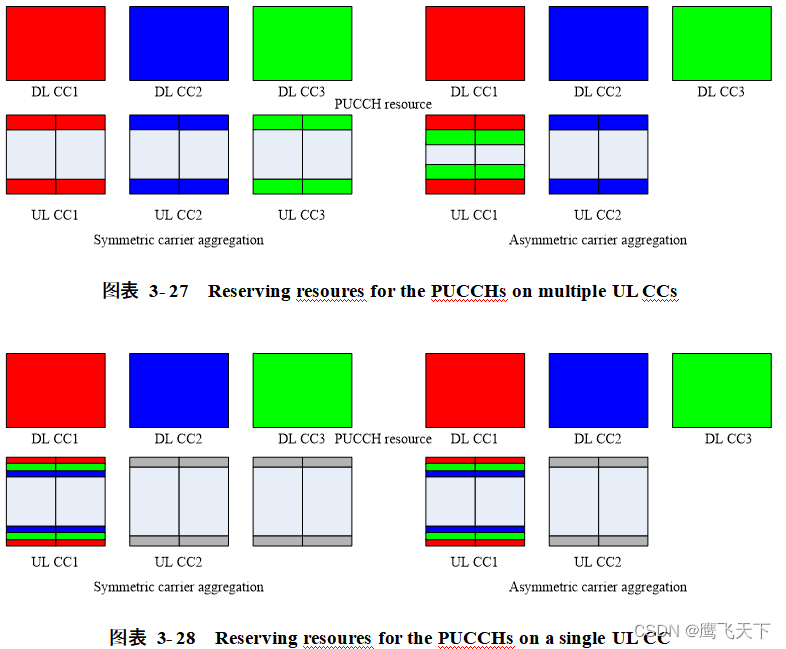

在LTE中仅仅一个上行CC给PUCCH可用，PUCCH的资源只能保留在这个载波上。载波聚合的情况下有两种资源保留方式：资源预留在多个UL CCs上或者单个UL CC上，见图表 3-27和图表 3-28。

2.3.2 SR

SR用于资源调度请求，没有必要在每一个上行载波中发送SR，LTE-A的SR和R8的没有明显的区别，可以沿用R8的传输方案。

2.3.3 ACK/NACK

由于下行载波是以一个TB一个HARQ为baseline的，意味着上行要传输多个相关联的ACK/NACKs。其传输方法分为两大类，Multiple ACK/NACK linked to respective CC on DL; Single ACK/NACK to all CC on DL。

2.3.3.1 Multiple ACK/NACK linked to respective CC on DL

A：一对一映射（基于R8）

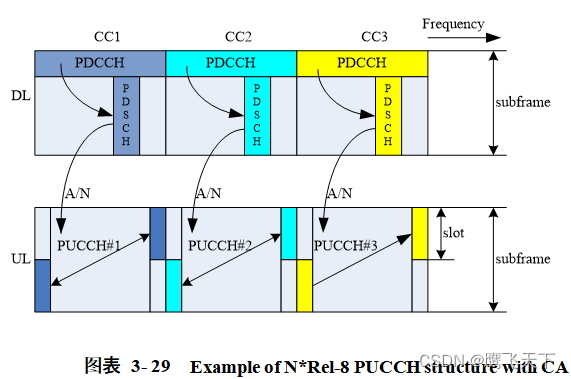

图表 3-29描述的是N*Rel-8-PUCCH结构。上下行载波一对一映射，每个上行载波上一个PUCCH。

B：信道选择法

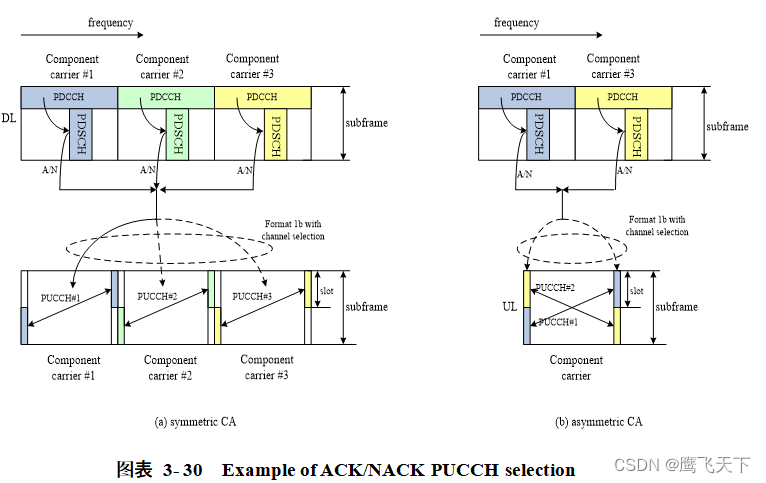

和不同载波的PDSCH相关联的ACK/NACK反馈比特在同一个上行载波上发送。类似于LTE Rel-8中的复用方案，利用PUCCH format 1b做信道选择。多个ACK/NACK状态和信道的映射可以沿用Rel-8 TDD的方法。见图表 3-30
C：多码字方法
LTE中，单码字传输ACK/NACK保持单载波特性。如果不考虑单载波特性，在一个天线上可以多码字同时传输更多信息。对于多天线UE，可以在每个天线分配一个码字传输多个ACK/NACK。

2.3.3.2 Single ACK/NACK to all CC on DL

D：Bundling
为增大上行控制信道覆盖范围，LTE-A FDD也支持通过逻辑与进行ACK/NACK bundling。
E：Multiple TTI方案

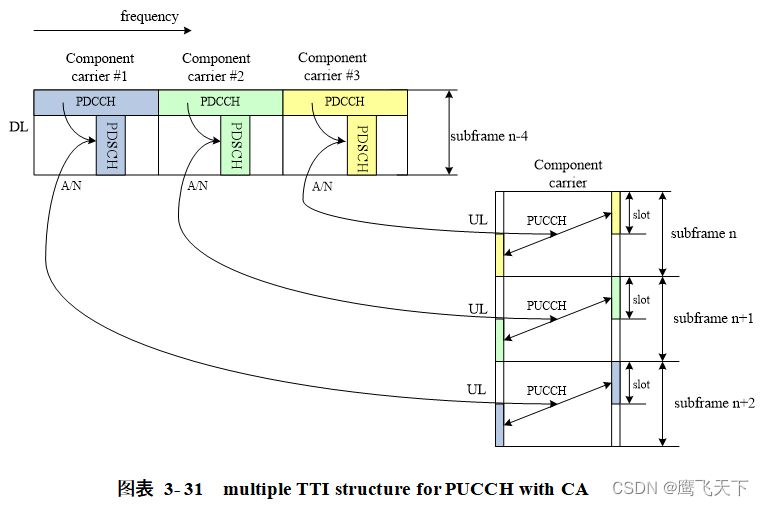

见图表 3-31在连续子帧中发送ACK/NACK信息。保持了单载波特性，但是打破了上下行HARQ的时间关系，还带来了eNB调度限制，方法不可取。

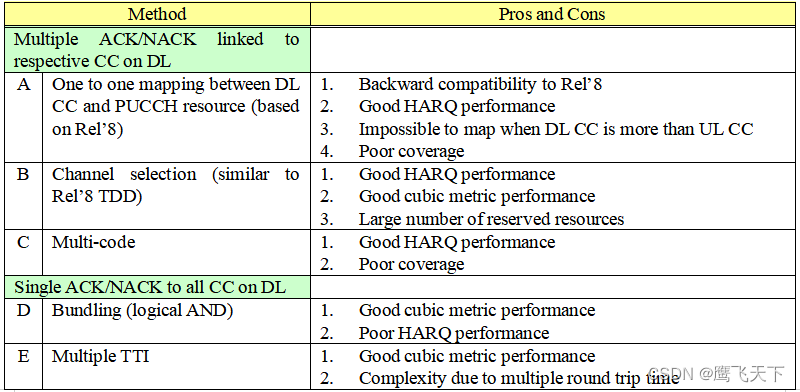

2.3.3.3 方案比较
