第一章、LTE概述

1空口传输概述

下行(DL)传输可以简单地理解为由 eNB 发送,而 UE 负责接收的传输;上行(UL)反之

过程概述：

DL过程：UE开机选择运营商 -> UE进行小区搜索（eNB发送PSS/SSS主从同步信号，使UE与小区时间和频率同步，并得到PCI）-> 确定小区后，获取小区系统信息（MIB/SIB主从信息块）-> UE发起随机接入过程与小区建立连接（上行同步，为UE分配一个唯一的标识C-RNTI） -> UE与eNB进行数据传输

UL过程：随机接入过程通过eNB的PDCCH给UE分配上行资源PUSCH，如果没有的话UE通过PUCCH发送上行调度请求SR(scheduling request)告诉eNB有数据要发送，并请求分配PUSCH -> UE通过BSR(buffer status report)告诉eNB要发送多少数据

只有处于RCC_CONNECTED态并保持上行同步的UE才能发送SR用于新传数据！

2 LTE协议栈结构

介绍 eNodeB 与 UE 之间如何进行用户面和控制面的数据传输。下图分别从下行和上行描述了 LTE 无线协议的整体架构,以及无线承载、逻辑信道、传输信道和物理信道的对应关系。

下行无线协议架构

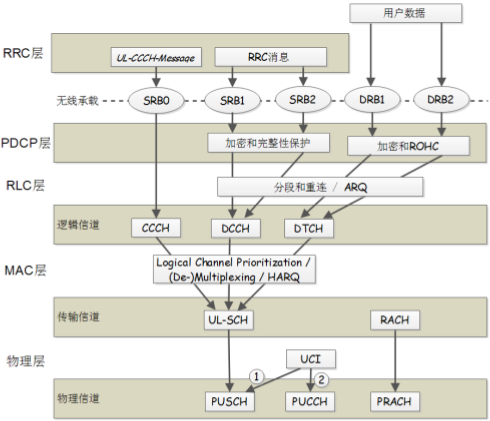

上行无线协议架构

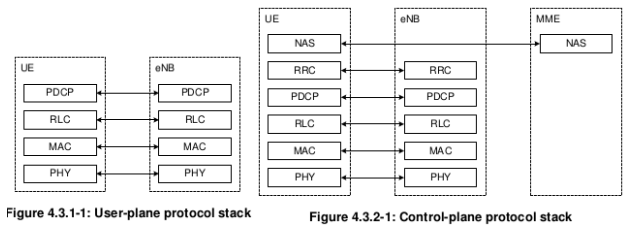

用户面/控制面

NAS:非接入层

RRC:无线资源管理层

PDCP:分组数据汇集层。加密解密、完保(cp控制面)、ROHC(up)

RLC:无线链路控制层。ARQ纠错重传、PDU(分组数据单元)重排序/重分段、重复包检测

MAC:媒体访问控制层。HARQ纠错、调度处理、匹配逻辑/传输信道、随机接入过程处理

PHY:物理层。物理信道、调制解调

第二章、LTE时域、频域和空间域

1时域

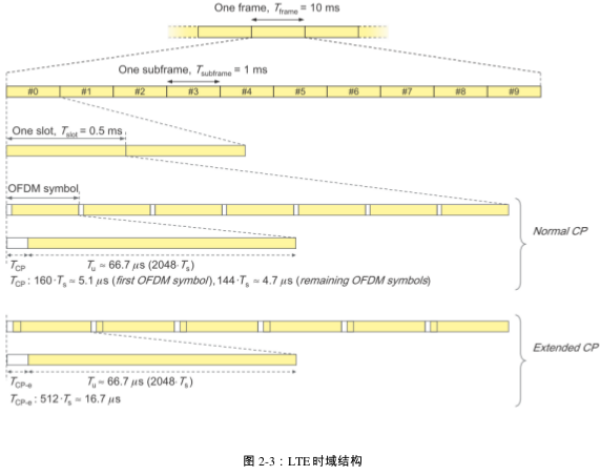

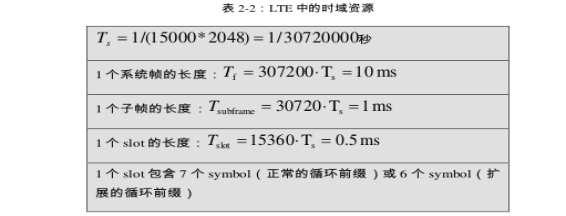

时域资源主要包括系统帧(system/radio frame)、子帧(subframe)、slot、symbol

2频域

频域资源主要包括系统带宽、RB、子载波等。

3空间域

LTE 中,空间维度是以“层(layer)”来度量的,并使用多天线传输和多天线接收技术来实现。

通俗点讲,如果不进行空间维度的复用,即不使用空分复用,则在相同的时频资源上,只能存

在单层,同时只能传输一条数据流。
