LTE学习笔记--PHY--PUCCH

PUCCH主要用于传输上行 L1/L2 控制信息以支持上下行数据传输(UCI Uplink Control Information)。主要的控制信息包括：
1， SR（Scheduling Request）,用于向eNB请求上行UL-SCH资源；
2， HARQ ACK/NACK，对在PDSCH上发送的下行数据进行HARQ确认；
3， CSI（Channel State Information）,包括CQI、PMI、RI等信息，用于告诉eNB下行信道的质量等，以协助eNB进行下行调度。
由于上行调度是在 eNodeB 侧实现的，与上行资源分配相关的信息（Resource block assignment、MCS 等）是由 eNodeB 通过 UL grant 告诉 UE 的，且对应该 UL grant，UE 在哪个上行子帧发送数据是固定的（对应关系见 36.213 的 Table 8-2），所以 eNodeB 知道 UE 会在哪个上行子帧的哪些RB 上使用哪种 MCS 发送数据，而不需要 UE 通知它。
PUCCH的格式有如下几种：

对于 PUCCH 而言，有几个很重要的限制，并对如何发送上行控制信息有很大影响：
• 一个 UE 在一个 TTI 内至多发送一个 PUCCH；
• 对 TDD 而言，PUCCH 不能在特殊子帧的 UpPTS 域中发送，即不能在特殊子帧上发送PUCCH；
• 载波聚合中，PUCCH 只能在 PCell 上发送。

PUCCH format 1 只携带 SR 信息。 UE 只有在请求上行 PUSCH 资源的时候，才需要发送 SR，其它时候 UE 不发送 SR 以节约电量和减少干扰。因此与 HARQ 确认信息不同，并没有明确的比特用于发送 SR，而是通过分配给 UE 的用于 SR 传输的 PUCCH 1 资源上是否存在能量来表示是否存在 SR。
PUCCH format 1a 只传输 1 比特的 ACK/NACK 信息，使用 BPSK 调制，对应单小区、 下行单codeword 的场景。 如果 UE 同时需要发送 SR，还可以携带 SR 信息。
PUCCH format 1b 传输 2 比特的 ACK/NACK 信息，使用 QPSK 调制，对应单小区、 下行双codeword 的场景。如果 UE 同时需要发送 SR，还可以携带 SR 信息。

1，PUCCH码分复用

LTE中上行与下行的物理信道一个很大的区别，个人认为就是码分复用。对于上行信道，一个RE被UE独占是很奢侈的，为了使得多个UE共同使用一个RE，因此有了码分复用。

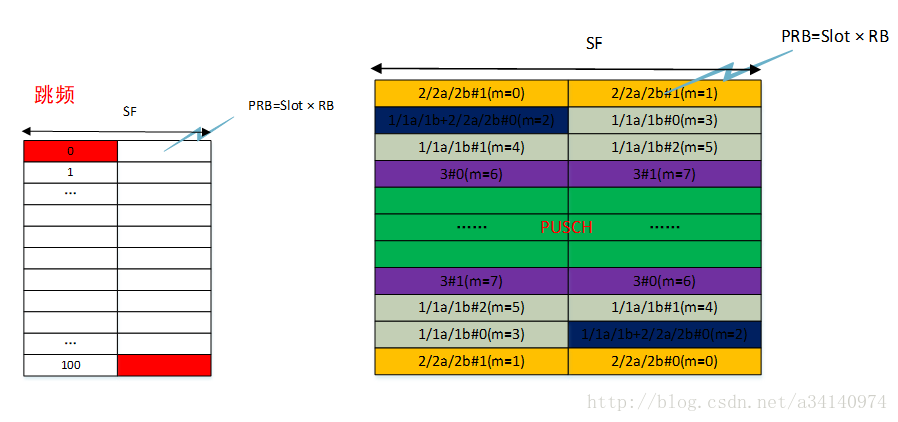

PUCCH在频域上通常被配置在UL BW的边缘。一个PUCCH在一个上行子帧内占用2个slot，每个slot在频域上占12个Sc(1个RB)。为了提供频域分集，PUCCH在 slot的边界 “跳频”：即在同一子帧内，PUCCH前后两个slot的 PRB资源分别位于可用的频谱资源的两端（这 2个 PRB组成了一个 RB pair，但在频域资源上，我们称其占一个 RB），而中间的整块频谱资源用于传输 PUSCH。这样的设计不仅能够提供 PUCCH的频率分集增益，还不会打散上行频谱，保证了上行传输的单载波特性。

2，TDD

……

最后
