概述

目录

第1章 LTE授权频谱辅助接入LAA概述

1.1 什么是授权频谱与非授权频谱?

1.2 LAA概述

1.3 为什么需要LAA

1.4 LAA的频谱

1.5 在5GHz非授权频谱上,ETSI与FCC的区别

1.6 LAA与Multefire的比较

第2章 LAA的关键技术

第3章 LAA 非授权频谱信道竞争接入技术LBT

3.1 以太网载波监听多路访问/冲突检测(CSMA/CD)的工作原理

3.2 LTE物理层无线帧传输的回顾

3.3 LAA信道接入机制的选择

3.4 LAA SCell下行帧结构:LTE Type3的帧结构

3.5 LAA SCell下行物理信道

第4章 LAA 动态信道选择技术DCS

4.1 动态信道选择DCS概述

4.2 如何检测信道的状态

4.3 动态信道选择DCS算法

4.4 DCS选择对于载波聚合的影响

第5章 LAA 动态频率选择技术DFS

5.1 动态频率选择DFS概述

5.2 雷达信号的特点

5.3 ETSI与FCC在雷达信号上的区别

5.4 常见术语

5.5 如何检测信道的雷达信号

5.6 动态信道选择DFS算法

5.7 DFS相对于DCS对于载波聚合的影响

第6章 LAA相关的技术规范



第1章 LTE授权频谱辅助接入LAA概述

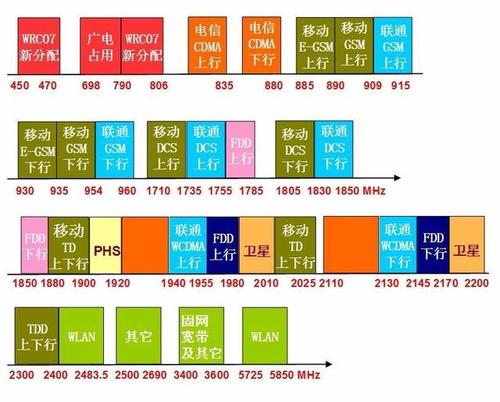

1.1 什么是授权频谱与非授权频谱?

(1)什么是非授权频谱?

其实就是国家开放给民众免费使用的频谱资源,只要符合占用带宽,发射功率限制等监管要求,大家都可以使用。

我们最熟悉的非授权频谱就是Wifi和LoRa的频谱了,包含433M, 2.4GHz和5GHz等频段。

有时候,非授权频谱还包括一些授权給军方使用的雷达频谱,在军方没有雷达信号的情况下,暂时借给LTE使用。

(2)什么是授权频谱?

其实指那些被通信运营商所拥有的授权频段,通信运 营商需要为这些频段支付使用费用。3G UMTS、4G LTE、5G NR通常都工作在授权频谱上。

(3)授权频谱与授权频谱工作模式的区别

  • 授权频谱:高度集权、统一分配

每个终端对无线信道的使用权,完全是由基站统一分配、统一调度的。

  • 非授权频谱:自由平等、个体竞争

没有集中的调度机制,各自终端在自己的信号覆盖范围内,自由竞争,获取无线信道的使用权。

1.2 LAA概述

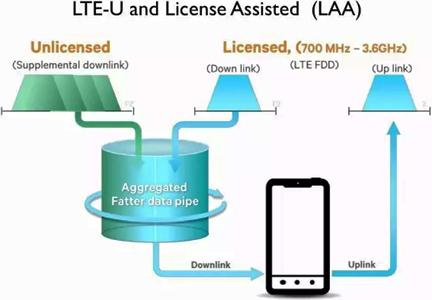

LAA =Licensed-Assisted Access (License Assisted Access),授权频谱辅助接入,LTE网络用于非授权频段的技术。

LAA是在非授权频段中使用LTE网络技术, 基于LTE的载波聚合的架构。

LAA由授权频段载波作为主小区(PCell),非授权频段载波只能作为辅小区(SCell)的一种载波聚合技术

关于载波聚合技术,可以参考《[4G&5G专题]-11:什么是4G和5G的载波聚合CA?》[4G&5G专题-11]:功能-什么是4G/5G的载波聚合CA?_文火冰糖的硅基工坊的博客-CSDN博客

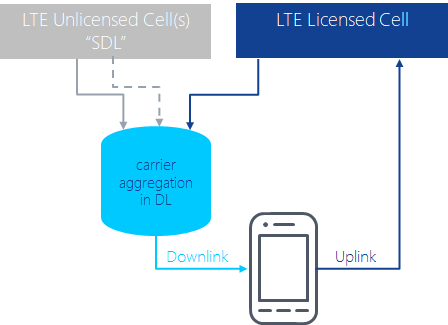

LAA载波聚合,由授权频段载波作为主小区(PCell),非授权频段载波只能作为辅小区(SCell)。

LAA需要以授权频段的载波作为锚点,即主小区(PCell),不能在非授权频谱上独立组网。

在非授权频段的载波,需要保证和其他在非授权频段工作的技术(如WIFI)共存,这需要采用不同于LTE的特殊的技术。

1.3 为什么需要LAA

由于授权频谱的短缺,运营商自然而然地把眼光投向了非授权频谱,尤其是未经充分利用的5GHz频段。

在非授权频谱上部署LTE载波,可以使运营商在几乎不付出任何频谱成本的情况下增加新的可用频谱。

1.4 LAA的频谱

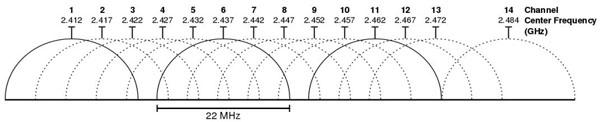

(1)2.4GHz频谱

主要使用技术:Wi-Fi, Bluetooth, ZigBee

2.4G的频谱比较拥挤,因此LAA通常不会首选2.4GHz的为授权频谱,而是选择5GHz的未授权频谱。

(2)5GHz频谱(Band46)

频率:5GHz

主要使用技术:Wi-Fi。

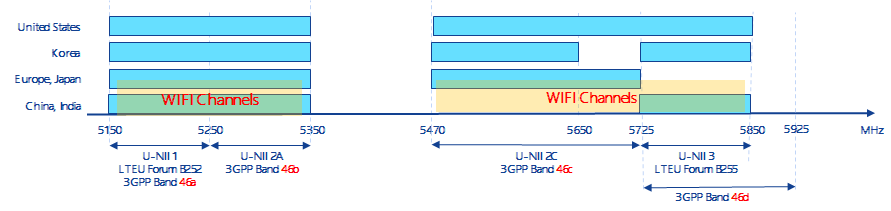

从上图可以看出,针对与5GHz的非授权频谱,有两种划分方法:

  • Unlicensed National Information Infrastructure (U-NII) 划分方法: U-NII-1, U-NII-2A, U-NII-2B, U-NII-2C, U-NII-3, U-NII-4.
  • LTE的划分方法: Band46A, Band46B, Band46C, Band46D

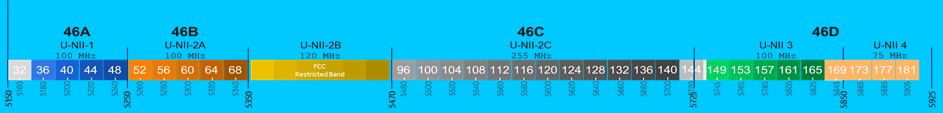

LTE与U-NII的对应关系

U-NII会更宽,U-NII-2C就没有被LTE LAA所使用。

U-NII-2覆盖了LTE Band46B, Band46C

Band46D覆盖了U-NII-3, U-NII-4.

所以可以看出,这两种体系,定义5GHz的非授权频谱的方式,并不是一一对应的。

(3)雷达频谱

这里的雷达频谱,是5GHz U-NII的一部分,包括了U-NII-2A和U-NII-2C, 对应到LTE LAA就是46B和46C频谱。

在46B和46C频段中,对ETSI与FCC,允许使用的信道数不同。

1.5 在5GHz非授权频谱上,ETSI与FCC的区别

1. ETSI与FCC概述

ETSI: 欧洲电信标准化协会(ETSI)(European Telecommunications Standards Institute)是由欧共体委员会1988年批准建立的一个非营利性的电信标准化组织,总部设在法国南部的尼斯。ETSI的标准化领域主要是电信业,并涉及与其他组织合作的信息及广播技术领域。

FCC:全称是Federal Communications Commission,中文为美国联邦通信委员会。于1934年根据Communications Act建立,是美国政府的一个独立机构,直接对国会负责。FCC通过控制无线电广播、电视、电信、卫星和电缆来协调国内和国际的通信。涉及美国50多个州、哥伦比亚以及美国所属地区为确保与生命财产有关的无线电和有线通信产品的安全性,FCC的工程技术部(Office of Engineering and Technology)负责委员会的技术支持,同时负责设备认可方面的事务。许多无线电应用产品、通讯产品和数字产品要进入美国市场,都要求FCC的认可。FCC委员会调查和研究产品安全性的各个阶段以找出解决问题的最好方法,同时FCC也包括无线电装置、航空器的检测等等。

2. ETSI与FCC在5GHz非授权频谱的比较

ETSI与FCC在5G非授权频谱上,其规定并不完全相同,有相同的地方,也有不同的地方。

不同地方主要体现在这几个方面:

(1)频谱概述

频率:5GHz

主要使用技术:Wi-Fi。

从上图可以看出,针对与5GHz的非授权频谱,有两种划分方法:

  • Unlicensed National Information Infrastructure (U-NII) 划分方法: U-NII-1, U-NII-2A, U-NII-2B, U-NII-2C, U-NII-3, U-NII-4.
  • LTE的划分方法: Band46A, Band46B, Band46C, Band46D

LTE与U-NII的对应关系

U-NII会更宽,U-NII-2C就没有被LTE LAA所使用。

U-NII-2覆盖了LTE Band46B, Band46C

Band46D覆盖了U-NII-3, U-NII-4.

所以可以看出,这两种体系,定义5GHz的非授权频谱的方式,并不是一一对应的。

(2)可用信道数的差异

室内和室外部署时,不同地区允许使用的信道号并不完全相同。

室外部署,ETSI受限的信道较多:ETSI不用允许使用band64a,band64b,信道120,124,128和ban64d; FCC不允许使用信道68,96。

室内部署,受限较小,ETSI不允许使用ban64d。

备注:上图中的band240对应band46。

(3)基站的发送功率的差异

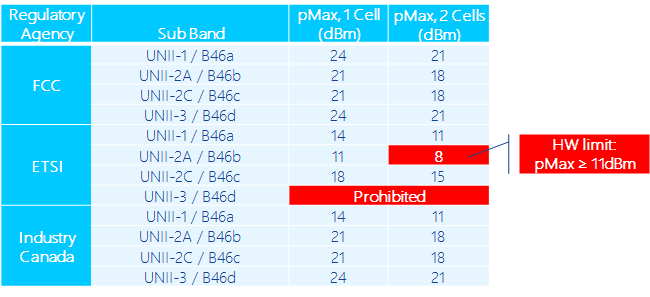

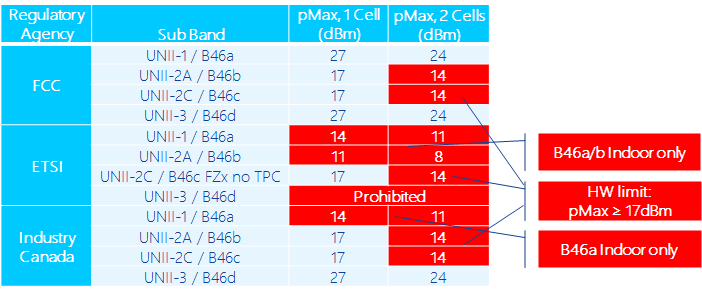

室内和室外部署时,不同地区,允许的发射功率要求并不完全相同。

  • 室外

  • 室内

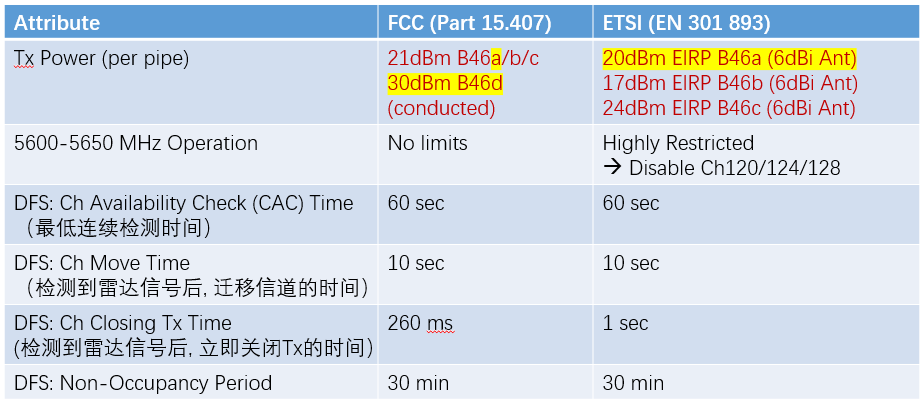

(4)雷达信号规范的差异

1.6 LAA与Multefire的比较

(1)相同点

都是LTE技术在非授权频谱的应用,或者利用非授权频谱的资源,部署LTE网络。

(2)不同点

LAA: LAA需要以授权频段的载波作为锚点,即主小区(PCell),辅小区(SCell)工作在非授权频谱,因此LAA必须以载聚合方式在非授权频谱上组网

Multefire:主小区(PCell)可以直接工作在非授权频谱上,不需要授权频谱作为锚点,因此Multefire可以不需要载波聚合,通常以单小区的方式在在非授权频谱上组网。

第2章 LAA的关键技术

LAA的载波聚合中,由于部分辅小区(SCell)工作在非授权频段,针对LTE工作在非授权频谱,需要一些特殊的技术保障。

(1)LAA的辅小区如何在非授权频谱上与WIFI等技术协同工作,使得LTE能够工作在非授权频谱,这里主要涉及的技术是非授权频谱信道竞争接入技术LBT

(2)LAA的非授权小区如何根据非授权频谱上动态负载变化,动态的选择载波信道(频率),这里主要涉及的技术是动态信道选择技术DCS

(3)LAA的非授权小区如何实时监控雷达非授权频谱的雷达信号,及时避让,这里主要涉及的技术是动态频率选择技术DFS

(4)LAA的载波聚合技术,在辅小区为非授权频谱时,如何根据非授权频谱动态变化、动态选择的特点,进行进行载波聚合流程的适配,这里主要涉及的技术是非授权频谱辅助小区时的载波聚合技术CA

第3章 LAA 非授权频谱信道竞争接入技术LBT

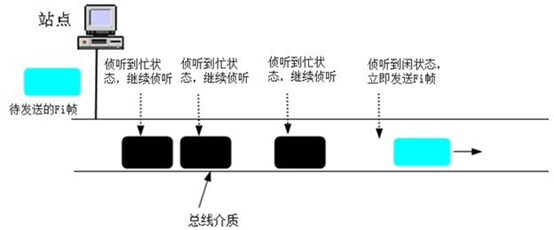

3.1 以太网载波监听多路访问/冲突检测(CSMA/CD)的工作原理

以太网是一种广播网络,采用带冲突检测的载波侦听多路访问(CSMA/CD)机制,当以太网中的一台主机要传输数据时,它将按如下步骤进行:

(1)载波侦听:监听信道上是否有信号在传输。如果有的话,表明信道处于忙状态,就继续监听,直到信道空闲为止。

(2)并发发送:若没有监听到任何信号,表示信道空闲,则所有检测到链路空闲状态的终端,如果有数据发送,则并发启动数据传输。

(3)冲突检测:传输的时候继续监听,

(4)冲突避让:如发现冲突,则执行退避算法,随机等待一段时间后,返回到步骤(1)的监听信道的状态。

(5)若未发现冲突则发送成功,等待一个固定延时后,返回到步骤(1)的监听信道的状态。

3.2 LTE物理层无线帧传输的回顾

(1)LTE的 双工模式

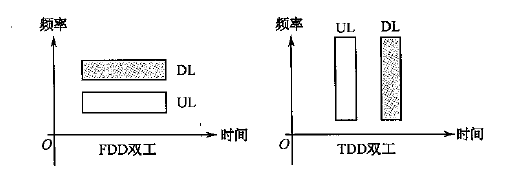

LTE支持两种双工模式,FDD和TDD,FDD和TDD的上、下行复用原理如图所示。

  • FDD

FDD的关键词是“共同的时间、不同的频率”.

FDD在两个分离的、对称的频率信道上分别进行接收和发送。

FDD必须采用成对的频率区分上行和下行链路,上下行频率间必须有保护频段。

FDD的上、下行在时间上是连续的,可以同时接收和发送数据。

  • TDD

TDD的关键词是“共同的频率、不同的时间”。

TDD的接收和发送是使用同一频率的不同时隙来区分上、下行信道,在时间上不连续。

一个时间段由移动台发送给基站(UL),另一个时间段由基站发送给移动台(DL)。

因此基站和终端间对时间同步的要求比较苛刻。

为此LTE定义了两种帧结构:TDD帧结构和FDD帧结构。

LTE采用OFDM技术,子载波间隔为△f=15kHz,每个子载波为2048阶IFFT采样,则LTE采样周期Ts=1/(2048×15 000)=0.033us。

在LTE中,时域帧结构的时间描述的最小单位就是采样周期Ts。

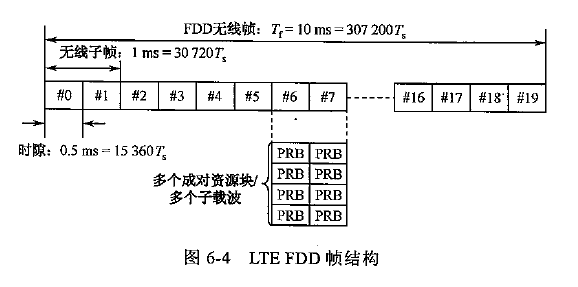

(2)LTE FDD帧结构

LTE FDD类型的无线帧长为10ms,每帧含10个子帧,每个子帧有2个时隙,一个有20个时隙。

一个时隙为0.5ms,每个时隙又可以有若干个资源块(PRB),每个PRB含有12个空间上并行的子载波,20M的带宽时,包括100PRB, 1200个子载波。

一个常规时隙包含7个连续的OFDM符号。为了克服符号间干扰(ISI),需要加入CP。CP长度与覆盖半径有关,要求的覆盖半径越大需要配置的CP长度就越长,但过长的CP也会导致系统开销太大。

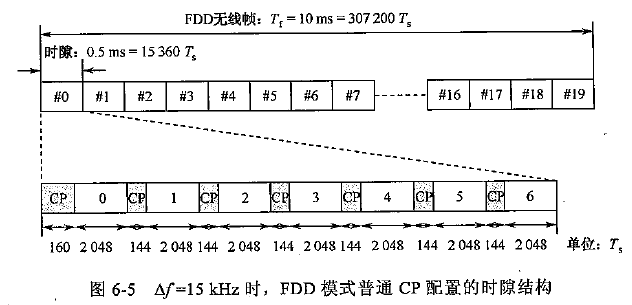

上下行普通CP配置下的时隙结构如图所示:

  • OFDM符号内的有用数据

每个OFDM周期内,有用符号长度为2048Ts,约为66.7us。

  • OFDM符号内的填充数据CP

在第一个时隙中,第0个OFDM符号的CP长度和其他OFDM符号的CP长度是不一样的:

第0个OFDM符号CP长度为160Ts,约为5.2us;

而其他6个OFDM符号CP长度为144Ts,约为4.7us;

  • 整个时隙

一个时隙有7个OFDM符号周期,有用符号长度和CP长度之和正好为15360Ts,约合为0.5ms。

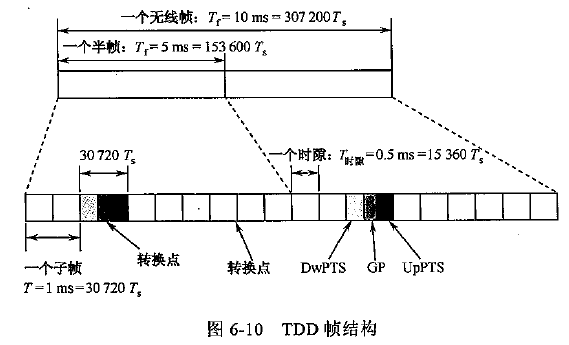

(3)LTE TDD帧结构

LTE的TDD帧结构和FDD不一样的地方有两个:

  • 存在特殊子帧S,由DwPTS、GP以及UpPTS构成,总长度为1ms;正好是一个子帧的长度。
  • 特殊子帧S用于上行传输与下行传输的转换

在TD-LTE的10ms帧结构中,上、下行子帧的分配策略是可以设置的。

每个10ms帧:

第一个子帧固定地用作下行时隙来发送系统广播信息,

第二个子帧固定地用作特殊时隙,

第三个子帧固定地用作上行时隙;

后续的各子帧的上、下行属性是可变的,常规时隙和特殊时隙的属性也是可以调的。

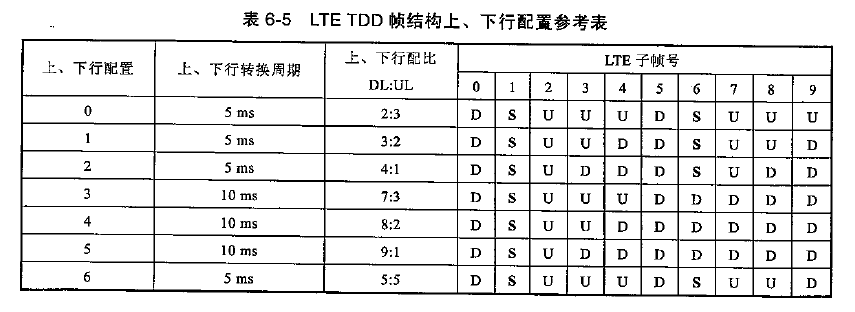

协议规定了0~6共7种TD-LTE帧结构 上、下行配置策略,如表所示。

(4)LTE的TTI调度

TTI,Transmission Time Interval,传输时间间隔,代表最小数据传送时间,可以根据不同业务有很大范围的变化.具体是指无线链路一个能够独立解调的传输块的长度.

传输时间间隔(TTI)是在 UMTS(和其它数字电讯网络,如LTE系统)中的一个参数,是指数据压缩从更高层到帧中进行传输在一个无线链路层中。

TTI 是指在无线链路中的一个独立解码传输的长度。TTI 与从更高网络层到无线链路层的数据块的大小有关。
在3GPP LTE与LTE-A的标准中,一般认为 1 TTI = 1ms 。即一个Subframe(子帧=2slot)的大小,它是无线资源管理所管辖时间的基本单位

也就是说LTE中,发送和接收数据的最小时间单元是一个TTI时间发送和接收时间,在TTI=1ms的情形下,就是一个子帧的时间长度,ARQ的应答也是以子帧为最小单位。

这个最小的处理时间以及这个时间内发送的数据是不允许被打断的。

LTE的子帧号与时间是强相关的,在时间上是连续的。

LTE的TTI调度也是与时间强相关的,在时间上是连续的,每个TTI周期调度一次。

一个10ms的无线帧,是由10个时间上连续的1ms子帧组成。

(5)LAA的TTI调度

在非授权频谱环境中,不允许LTE连续不间断的长期占用无线信道,因此10ms帧可能会被分割成时间不连续的多个子帧发送。

不连续发送的最小单位是一个子帧,即1ms,一次LAA的发送,可以包含时间连续的1ms子帧,但不能低于这个时间。

WIFI非授权频谱, 这个时间通常是N个毫秒。N=7-8ms左右。

这为LTE能够部署在非授权频谱上提供了可能。

然而,这也意味着:非授权频谱的一次发送时间不足以发送完整个10ms的帧。

这就导致LTE原先按照10ms的绝对时间来调度10ms帧内的各个子帧和时隙的机制受到了严重的挑战。

在LAA的TTI调度中,放弃了绝对时间调度子帧的机制,采用动态时间角度的方式调度1ms的子帧。

而每个子帧的帧号依然是与时间一一对应的,也就是说,在LAA中,被调度的相邻的子帧,其子帧的帧号是不连续的。

在无线信道被WIFI终端占用的期间,无线子帧的帧号还是按照绝对时间的流逝在递增的。

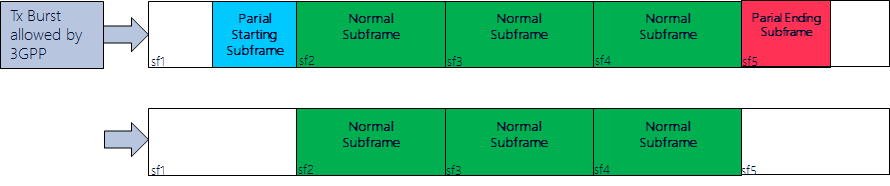

为了更高效的利用无线信道,LAA还支持“Parial Starting Subframe”的功能,因为子帧的发送是完全时间对齐的,而LAA的基站,监控到WIFI信道空闲的时间确实任意的。

  • “Parial Starting Subframe”可以让LAA的基站在1ms子帧发送时间窗口到来之前,先发送部分的子帧的数据(WIFI信道数据发送不是1ms对齐的,LTE是子帧的发送是1ms对齐的),
  • 当子帧的1ms窗口到达时,暂停被发送了一截的子帧。启动该时间窗口下的子帧的发送。
  • 所所有完整的子帧都发送完后,再发送第一个子帧中未发送完成的部分。
  • 接收端把第一个子帧的前半部分与后半部分组装起来,构成第一个完整的子帧。

之所以中间的子帧依然采用1ms时间对齐,而不是整体平移,主要还是考虑尽可能的利用LTE现有的调度框架,减少对现有框架的影响。

有些系统,为了简化设计,不支持“Parial Starting Subframe”的功能,等待1ms时间窗口的到了,这种方法,虽然简化了代码的实现,但后果也很严重:

  • 无线资源的带宽浪费
  • 不及时发送数据,导致在等待1ms窗口到来的期间,无线信道很可能被其他终端抢走。

3.3 LAA信道接入机制的选择

有线以太网信道的载波监听多路访问/冲突检测相似,LBT(监听避让机制)是LTE在非授权频谱上的一种无线信道接入机制,能使非授权频谱上的发送设备(LTE or非LTE设备)之间有效共享相同的无线频谱资源。非授权频段上信道的可用性并不能时刻得到保证。

LBT结合了(1)以太网载波监听多路访问/冲突检测的基本思想和(2)LTE物理层10ms无线帧传输的特点,要求在发送设备按如下步骤进行:

(1)载波侦听:在传输数据前先对信道进行先监听和空闲信道评估(CCA)。

(2)如果空闲信道评估的结果是信道是“忙”,则不能发给数据,继续监听。

(3)如果空闲信道评估的结果是信道是空闲,则有三种策略来决定何时发送数据:

  • 无随机退避

如果有数据发送,则并发启动一次数据传输,

  • 固定长度竞争窗口的随机退避LBT

如果有数据发送个,延时一个随机时间后立即发送,随机时间的范围是预先确定的。

  • 采用非固定长度竞争窗口+随机退避LBT

如果有数据发送个,延时一个随机时间后立即发送,随机时间的范围根据负载的变化而变化,网络负载较重时,延时的随机延时的范围变大,网络负载较轻时,延时的随机延时的范围变小。

三种策略的数据burst传输的时间遵循非授权频谱的规范,比如2.4G信道,大概在7或8ms。

这就导致LTE 10ms的帧中1ms的子帧的传输,在时间上无法保证是连续的,导致小区公共信道的消息周期性的发送无法得到保障!!!

对于LAA,这不是问题,因为LAA不是独立组网,LAA的小区只用于传输业务数据,不传输小区信令和小区公共信道的信息。

对于Multefire是一个大问题,Multefire可以在非授权频谱独立部署,需要对物理层进行重构。

3.4 LAA SCell下行帧结构:LTE Type3的帧结构

LTE Type3:DRS Transmission Subframe

  • 仅仅针对LAA下行
  • 仅仅用于LAA下行发送,该帧结构,不支持传送信令,只支持传送业务数据。
  • LAA只支持LTE Type3的帧结构,仅用于传输业务数据

3.5 LAA SCell下行物理信道

(1)物理控制格式指示信道(Physical Control Format Indicator Channel,PCFICH):

该信道用于指示一个子帧中用于传输PDCCH的OFDM符号数,该信道属于下行物理信道。

(2)PDCCH(Physical Downlink Control Channel)指的是物理下行控制信道。

PDCCH承载调度以及其他控制信息,具体包含传输格式、资源分配、上行调度许可、功率控制以及上行重传信息等。

(3)物理下行共享信道(PDSCH:Physical Downlink Shared CHannel)

用于承载来自传输信道DSCH的数据。

LTE物理下行信道中的一种,是LTE承载主要用户数据的下行链路通道,所有的用户数据都可以使用,还包括没有在PBCH中传输的系统广播消息和寻呼消息-LTE中没有特定的物理层寻呼信道

(4)物理混合自动重传指示信道Physical Hybrid ARQ Indicator Channel,。

PHICH用于对PUSCH传输的数据回应HARQ ACK/NACK。每个TTI中的每个上行TB对应一个PHICH,也就是说,当UE在某小区配置了上行空分复用时,需要2个PHICH。

(5)小区参考信号CRS (Cell Reference Signal)

作用:

  • 下行信道质量测量,如RSRP,
  • 下行信道估计,用于UE端的相干检测和解调。

位置:每个下行子帧都有,特殊子帧的下行导频时隙也有。

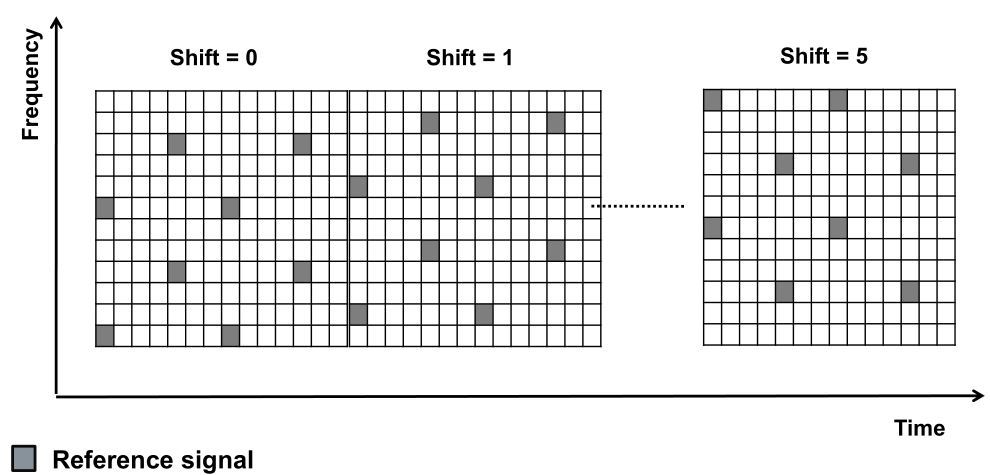

在一个RB内,

频域上每隔六个子载波一个参考信号,

时域上每隔三个符号位一个,具体的位置排列跟CELLID有关,天线端口等于1时的参考信号位置:

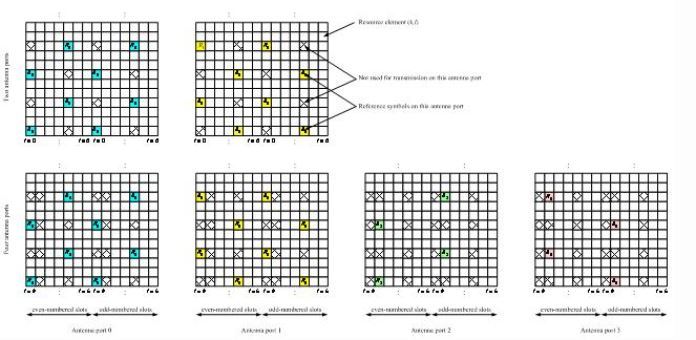

天线端口不同时参考信号位置也不同,如下图:

上面是2个天线端口时的参考信号位置,

下图是4个天线端口时的参考信号位置。

(6)主同步信号与辅同步信道

PSS的全称是Primary Synchronization Signal,即主同步信号,

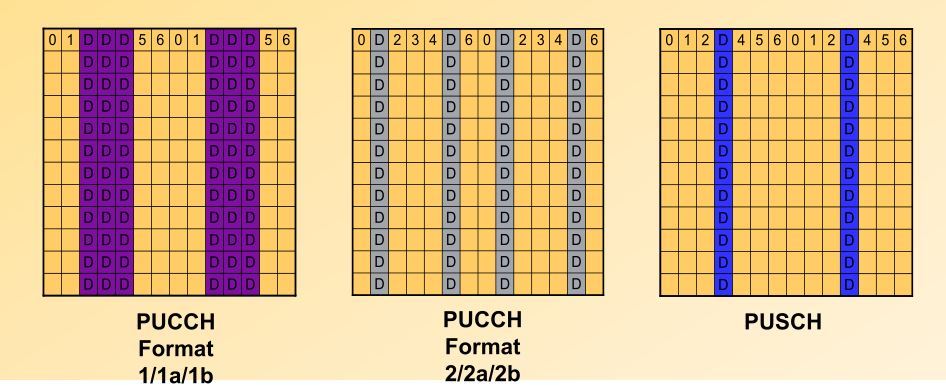

(7)解调参考信号DRS:Demodulation Reference Signal
作用:上行信道估计,用于eNode B端的相干检测和解调。
位置:存在于PUSCH和PUCCH中

DRS在PUSCH中时域位置在每个时隙的倒数第四个符号位,频域位置跟用户被分配的带宽一致,

DRS在PUCCH中的位置随着PUCCH传输格式的不同而不同。

第4章 LAA 动态信道选择技术DCS

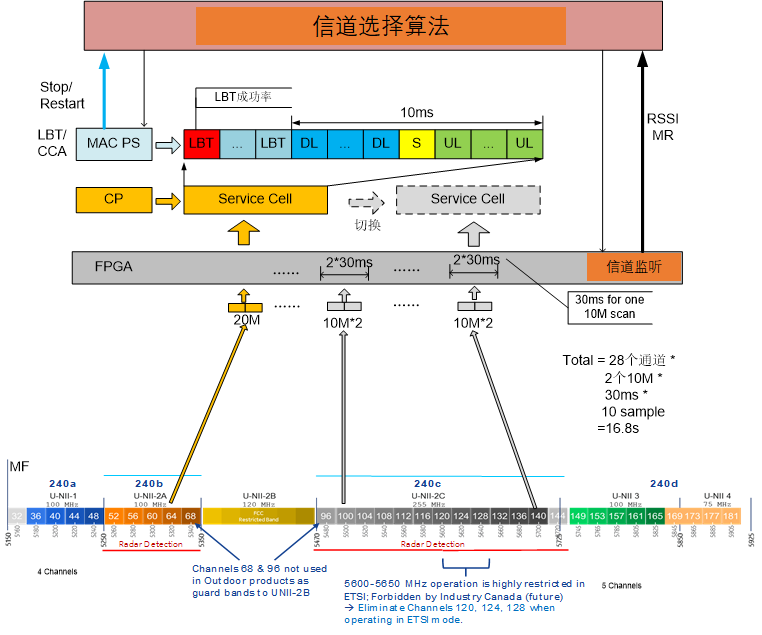

4.1 动态信道选择DCS概述

DCS: Dynamically Channel Selection

LTE为20M带宽,而非授权频谱的带宽M远大于这个带宽,因此把非授权频谱的带宽M划分为无数个20M的信道Channel,并实时监控每个信道的负载,并根据特定的算法选择一个信道建立LAA小区。

被选择的信道的状态发生改变时,改变LAA小区的载波频率,或者说改变LAA小区的信道号。这就是动态信道选择DCS。

4.2 如何检测信道的状态

(1)谁负责扫描所有非授权的信道的状态:由RFIC或FPGA进行信道扫描。

(2)单个信道一次扫描的带宽:20M。

(3)单个信道一次扫描的时间:60ms。

(4)单个信道一次扫描的结果:RSSI峰值、RSSI均值。

(5)全扫描所有信道的时间:60ms * 信道数N,因此,Band46a: 4*60ms = 240ms; Band46d: 5*60ms = 300ms。

(6)需要多少组数据才能做决策:取决于具体的实现,比如10组或20组。

(7)初始化时全扫描策略:一次扫描所有信道,连续扫描N组数据,如果N=10, 则需要10*300ms=3s。

(8)提供服务时的全扫描策略:因为扫描服务信道时,需要切频,这会影响服务信道用户的数据传输,因此不会连续扫描所有信道。

4.3 动态信道选择DCS算法

动态信道选择DCS算法主要考虑如下的因素:

(1)每个信道N组的RSSI峰值

(2)每个信道N组的RSSI均值

(3)当前信服务信道N组的RSSI峰值

(4)当前信服务信道N组的RSSI均值

(5)当前服务信道的负载

(6)考虑持续时间

综合考虑多种因素后,选择一个最优的信道,并非最空闲的信道,避免频繁的信道切换。

4.4 DCS选择对于载波聚合的影响

在授权信道,信道是统一规划的,不会出现其他技术与LTE抢占信道资源,因此一旦小区建立,小区本身通常不会被删除或重建。

LAA部署在非授权信道时,会出现其他技术,如WIFI终端与LTE抢占信道资源的情形。

DCS算法会动态的选择一个最优的信道,动态切换信道,就导致动态切换小区的载频。

在LAA辅助小区切换载频时,需要引入一些额外的流程,如:

(1)对LAA辅助小区自身的影响

  • (1)自动暂时disable MAC PS对LAA辅助小区上的调度。
  • (2)自动暂时disable LAA辅助小区。
  • (3)自动重新配置LAA辅助小区的载频。
  • (4)自动重新Enable LAA辅助小区。
  • (4)自动重新Enable LAA MAC PS对LAA辅助小区上的调度。

(2)对载波聚合中主小区的影响

由于SCell是由PCell统筹安排的,因此在关闭或使能Scell的时候,Pcell也需要知道这个信息。通知Pcell的方式有两种

  • 负责LAA辅助小区切换载频的实体来通知对应的PCell和SCell 或者
  • 负责LAA辅助小区切换载频的实体来通知对应的SCell,由SCell再通知各自关联的PCell。

(3)对载波聚合中其他小区的影响

没有影响!

(4)对共享同一个小区的其他CA的影响

当SCell被多个CA共享时,负责LAA辅助小区切换载频的实体需要通知与该SCell相关联的、所有的CA的、所有PCell。

第5章 LAA 动态频率选择技术DFS

5.1 动态频率选择DFS概述

当非授权频谱有军方的雷达信号时,非授权频谱的动态信道选择与普通的授权频谱就不完全相同,主要区别在与:

(1)雷达信道检测是否有雷达的方法不同于WIFI信道的检测信道是否空闲的方法。

(2)如果基站检测到雷达信号,其信道切换的策略不同于普通的非授权信道,需立即切换信道,不管非授权信道上有没有负载。

为了区分普通的非授权信道的信道选择DCS, 有可能有雷达的信道的信道选择称为DFS.

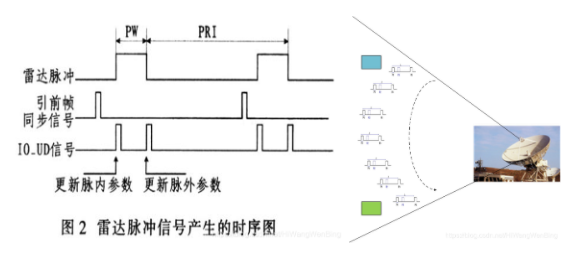

5.2 雷达信号的特点



  • (1) 雷达站能够保证,每个方向都能够发送雷达波。
  • (2)某一个方向的雷达波的周期取决于雷达的整个扫描周期,比如10分钟。
  • (3)某个方向的物体,收到的雷达波不是一个脉冲,而是一个burst的脉冲,一次性会收到多个脉冲pulse
  • (4)每个方向的物体(基站),其实并不知道什么绝对的时间点可以收到burst的雷达脉冲。
  • (5)某个方向上的物体(基站),虽然物理地点不变,但收到雷达burst脉冲的周期也有可能变化(雷达的安全考虑
  • (6)在某个方向,是发送的多个连续的pulse,我们称之为burst, 后换个方向,继续发送一个burst,确保在不同的方向都能覆盖到。
  • (7)这就意味着,在同一个位置的接收机,会周期性的收到一个burst

5.3 ETSI与FCC在雷达信号上的区别

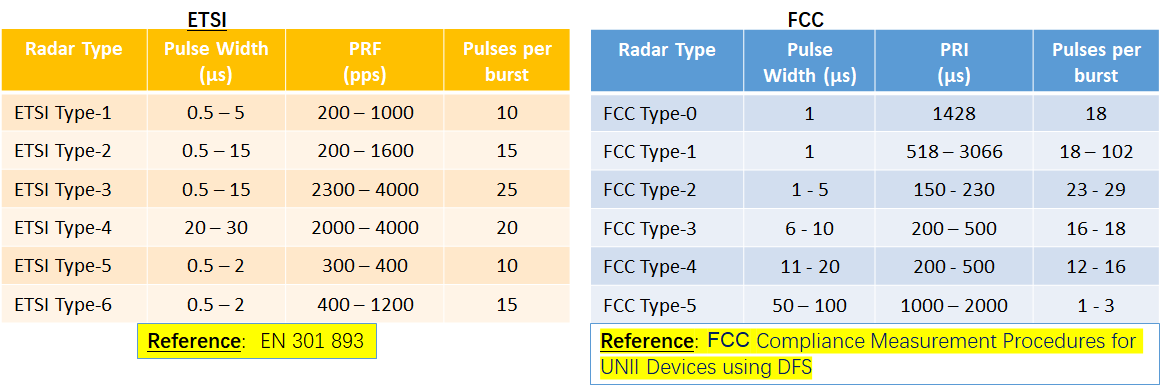

(1)雷达信道的特征区别

(2)检测到雷达信号后的规范要求区别

5.4 常见术语

  • 有效的信道:未检测到雷达信号
  • 无效的信道:检测到雷达信号
  • 正在工作的信道:LAA选择了该信道,并且LAA是工作的。
  • ISM (In-Service Monitoring):在提供LAA服务的非授权信道上,临时进入此状态,临时性的扫描该服务信道,检查信道上是否有雷达信号,扫描时间至少1min

  • CAC(Channel Availability Check): 在信道上建立LAA小区前,进入此状态,检查所有配置的非授权信道是否有雷达信号,扫描时间至少1min

  • DFS(Ch Move Time)检测到雷达信号后, 迁移信道的时间

  • Ch Closing Tx Time:检测到雷达信号后, 立即关闭Tx的时间

  • Non-Occupancy Period:检测到雷达信号后,多长时间不允许再次使用该信号,在这个时间范围内,检查没有检测到雷达信号,也不允许使用该信道。

5.5 如何检测信道的雷达信号

(1)RFIC

(2)RRU FPGA

(3)BBU MAC调度器

5.6 动态信道选择DFS算法

5.7 DFS相对于DCS对于载波聚合的影响

(1)相同点

与DCS基本一致,对于CA而言,就是非授权频谱发生了信道重选,至于是由于雷达信号重选,还是WIFI信号重选,载波聚合其实并不关心。

(2)不同点

  • 一点检测到有雷达信号,需要立即切换频率,SCell需要立即关闭,不能缓慢式关闭
  • 雷达信道重选的优先级远高于普通的非授权信道。

第6章 LAA相关的技术规范

  • TR 36.889
    LAA初步研究项目。本报告规定了每个地区非授权频段的监管要求、LAA运营商聚合可行性研究、LAA部署方案、设计目标和功能,以及最终的共存评估和结果。
  • TR 36.789
    规定了多节点共存的评佔方法。本技术报告解释了如何进行涉及两个3GPP R13 LAA eNBs或一个3GPP R13 LAA eNB和一个其他无线系统(如IEEE 802.11系统)的多节点测试。以确保两个系统可以在同一非授权频谱中共存。
  • TS 36.300
    给出了演进通用地面无线接入和演进通用地面无线接入网络版本的总体描述,其中定义了LAA的无线电运营方面。
  • TS 36.211
    第4章定义了一种新的帧结构类型3,适用于具有正常循环前缀的LAA Scell运营。
  • TS 36.104
    规定了不同运营频带中成分载波的载波聚合。第9章介绍了LAA的信道接入参数。
  • TS 36.141
    第9章规定了eNB的LBT一致性测试程序。一致性测试用于验证与LAA运营相关的正常运营条件下的能量检测阈值、最大信道占用时间和最小空闲时间的准确性。
  • TS 36.133
    规定了支持帧结构3下的LAA无线资源管理的要求。
  • TS 36.213
    第15章定义了LAA的信道接入程序和LBT机制。

最后

以上就是甜甜翅膀为你收集整理的[4G&5G专题-13]:功能 LTE授权频谱辅助接入技术(LAA )详解的全部内容,希望文章能够帮你解决[4G&5G专题-13]:功能 LTE授权频谱辅助接入技术(LAA )详解所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错,欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供,作为学习参考使用,或来自网络收集整理,版权属于原作者所有。
点赞(41)

评论列表共有 0 条评论

立即
投稿
返回
顶部
